Resistência dos Materiais (Engenharia Civil) questionário 7

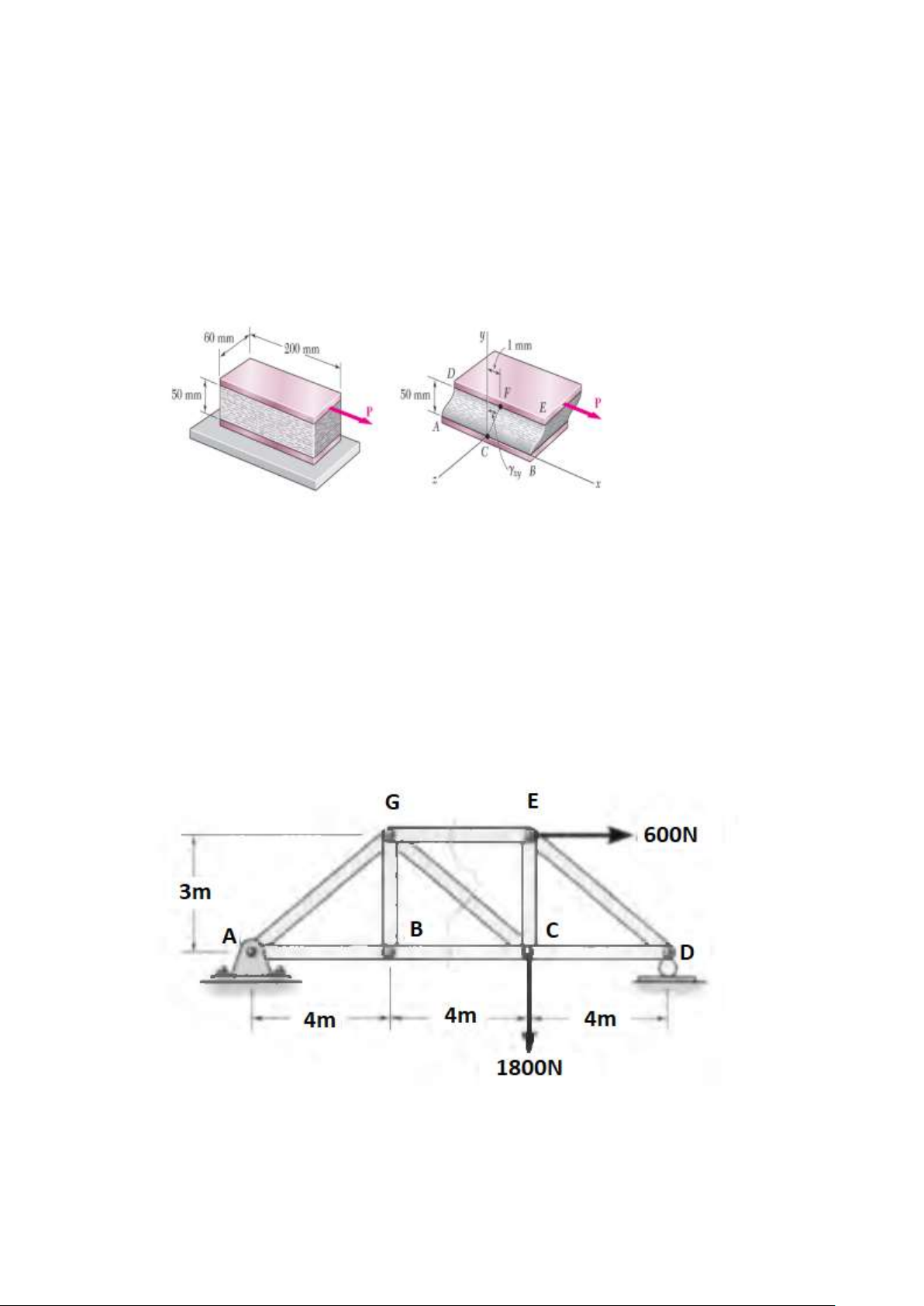

20) (Beer et al, 2011 – Adaptado) Um bloco retangular de um material com
um módulo de elasticidade transversal E = 1500MPa e coeficiente de
Poisson igual a 0,25 é colado entre duas vigas horizontais. A viga inferior
é fixa, enquanto a viga superior está submetida a uma força horizontal "P".
Sabendo que a placa superior se desloca 1 mm sob a ação da força,
determine a força P que atua na viga superior.

Fonte: Beer et al. (2011)
R= 144kN
21) Na construção de uma passarela de pequeno porte utilizou-se um
conjunto de treliças arranjadas de acordo com a figura a seguir. A partir do
esquema de forças fornecido e do método das seções, determine as
forças (em N) nos elementos EG, CG e BC, respectivamente.
Dica: Considerar o apoio A como fixo e o apoio D como livre.

Fonte: Hibbeler (2005) – Adaptado
R=FEG=1200N,FCG=750N,FBC=1200N
22) Em um arranha-céus, uma sacada deverá ser sustentada por um
conjunto de vigas conforme a figura. Calcule o módulo das reações "RAY"
e "MA" em kN e kN∙m, respectivamente, dado o esquema de forças a
seguir.

Fonte: Viga.Online – Adaptado~
R=RAY = 19,5 kN e MA = −15 kN∙m
