Resistência dos Materiais (Engenharia Civil) questionário 8

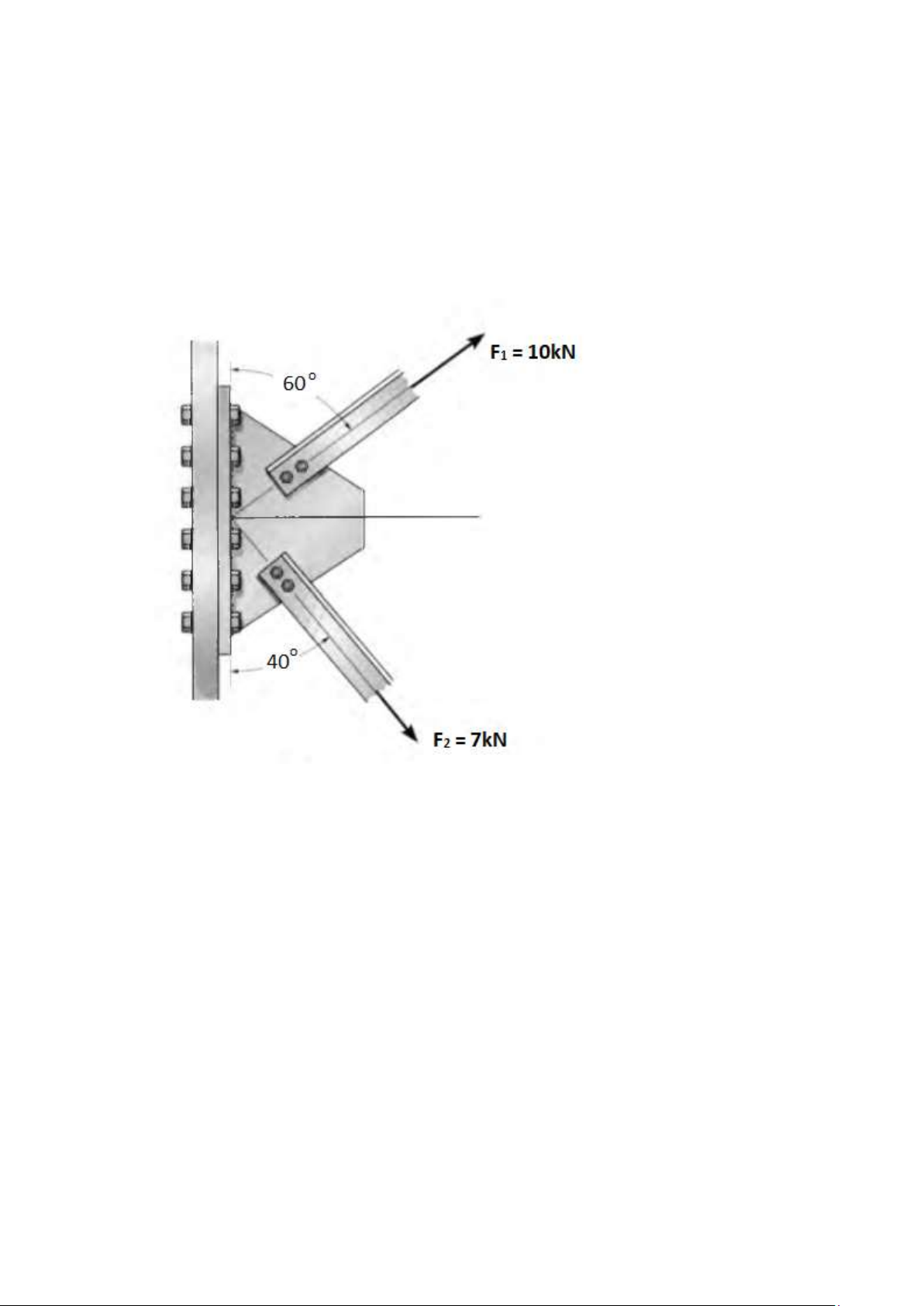

23) O sistema ilustrado na figura é responsável pela fixação de duas
barras estruturais a uma viga. A partir do esquema de forças
representado, calcule (em kN) a força resultante que atua sobre o suporte
onde se fixaram as barras.
Fonte: Hibbeler (2005) – Adaptado

Fonte: Hibbeler (2005) – Adaptado
R=FR≈13,16kN
24) A viga cuja seção encontra-se ilustrada na figura será utilizada como
molde para uma coluna a ser preenchida com concreto. Encontre o centro
de gravidade da figura (em cm), dado o plano cartesiano proposto.

R=XCG = 35,0 e YCG = 30,0
