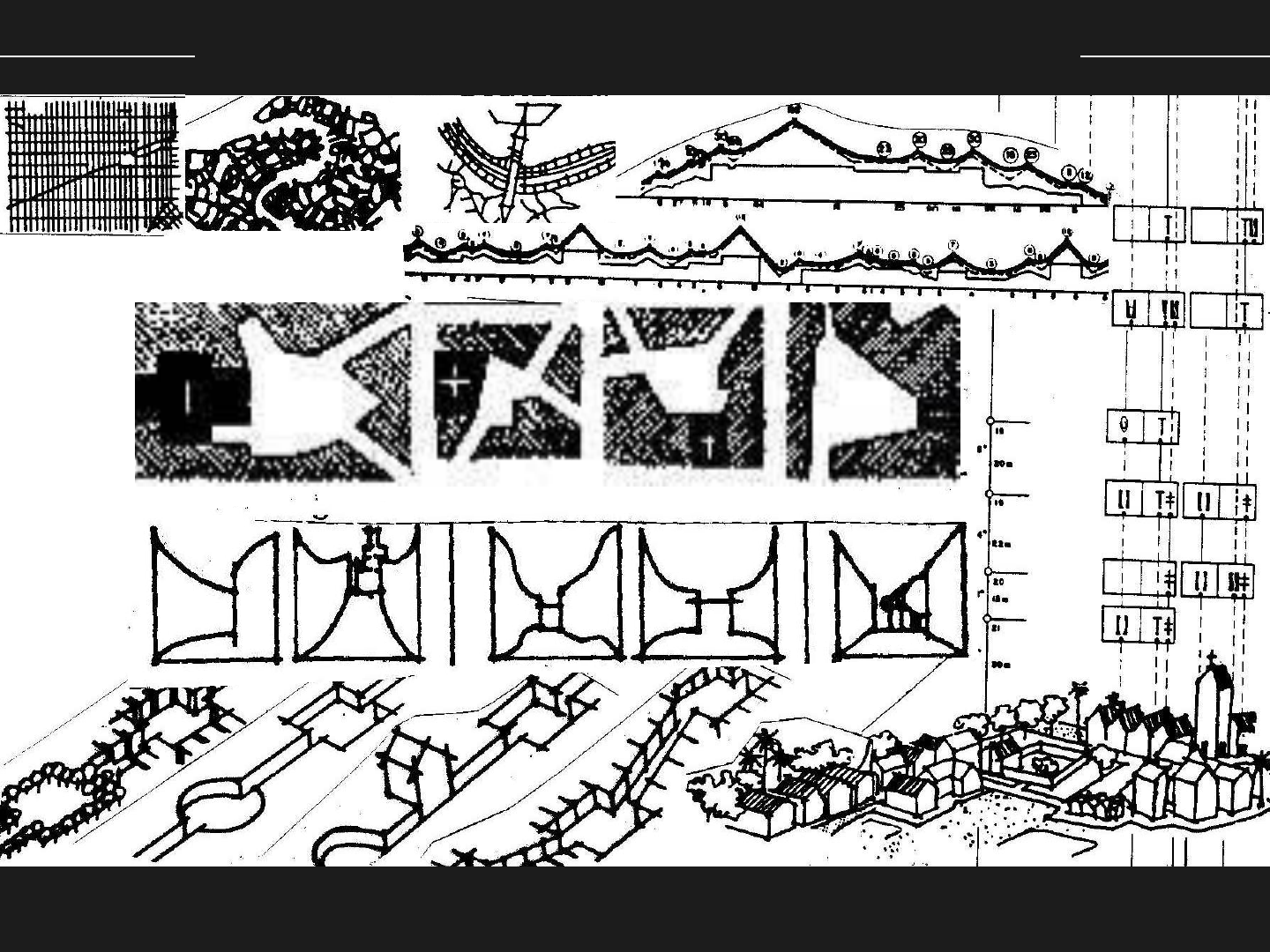

DIMENSÃO TOPOCEPTIVA
Gunter Kohlsdorf – Maria Elaine Kohlsdorf
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
DIMENSÃO TOPOCEPTIVA
Observa as características configurativas dos espaços incidentes na noção de
localização dos indivíduos, em termos de orientação e identificação.
Desenho e anotações em percurso (G.Cullen)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
DIMENSÃO TOPOCEPTIVA
Orientar-se e identificar espaços constroem a noção de lugar e abastecem a segurança
emocional. São ações que utilizam vários instrumentos (como mapas ou informações
verbais) e requerem conhecimento dos códigos empregados nos mesmos; como
dimensão morfológica, a topocepção volta-se à linguagem espacial. Esta possui o
código mais abrangente, pois informa tanto moradores quanto forasteiros da área
considerada.
EXPECTATIVAS TOPOCEPTIVAS:
orientação e identidade
Desenhos de cenas sucessivas registradas em percurso (G.Cullen)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
DIMENSÃO TOPOCEPTIVA
noções topológicas e perspectivas
São noções topoceptivas básicas a
localização do corpo no espaço e
composição da cena percebida.
Essas noções são construídas por
certos atributos morfológicos dos
lugares.
unidade X diversidade
Importa ao desempenho topoceptivo
dos lugares a qualidade da
informação visualmente apreendida,
como articulação entre repetições e
variações de elementos e relações
morfológicas. Essa regra vale para
todos os níveis cognitivos.
DESEMPENHO TOPOCEPTIVO DOS LUGARES
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
DIMENSÃO TOPOCEPTIVA
apreensão sensível X conhecimento projetual
Atributos configurativos incidentes na noção de lugar vinculam-se a níveis
cognitivos distintos. Percepção e imagem mental pertencem ao modo de
conhecimento sensível (informações coletadas pelos sentidos humanos,
especialmente visão), e está presente no senso comum, na ciência e no
conhecimento ideológico. O nível das informações secundárias volta-se a
informações elaboradas e, no caso da arquitetura, específicas para o projeto de
lugares; é própria ao conhecimento técnico e científico.
DESEMPENHO TOPOCEPTIVO X MODOS DE CONHECIMENTO DO ESPAÇO
Brasília, DF ( M.E.Kohlsdorf / GDF)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODOS DE CONHECIMENTO DO ESPAÇO
SENSÍVEL REPRESENTAÇÃO PROJETUAL
PERCEPÇÃO IMAGEM
MENTAL
modo universal
(todos os indivíduos)
modo restrito
(técnicos/profissionais/cientistas)
vida real ---- > vida virtual vida virtual
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
produto de atividades cognitivas cuja matéria prima são informações elaboradas por sistemas
infra-lógicos
atendimento de expectativas expressivo-simbólicas por meio de percepção e imagem mental
percepção imagem mental
 ação básica da aprendizagem
 permanente durante todo o ciclo vital
 presente em todos os tipos de
conhecimento
 recepção de informações ambientais
com alcance universal
 representa eventos captados em
campos visuais
 compreensão e avaliação de lugares
quanto a expectativas
 seleção e transformação involuntárias
de informações
 acomodação de informações percebidas
 permanente durante todo o ciclo vital
 presente em todos os tipos de
conhecimento
 recepção de informações ambientais
com alcance menos genérico
 representa o mundo visual e o espaço
projetivo
 compreensão e avaliação de lugares
quanto a expectativas
 seleção e transformação de
informações
MODO DE CONHECIMENTO SENSÍVEL
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL
percepção imagem mental
presença física sujeito - espaço ausência física sujeito - espaço
avaliação menos favorável do
desempenho espacial
avaliação mais favorável do
desempenho espacial
imprescindível no processo de
projetação
prescindível no processo de
projetação
APREENSÃO DE CONJUNTOS COM SIGNIFICADO = COMPOSIÇÕES MORFOLÓGICAS
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
 produto de atividades cognitivas cuja matéria prima são informações
elaboradas por sistemas lógico-formais
 decodificações objetivas (aceitas por certa comunidade)
 específico e restrito a campos da Divisão Social do Trabalho
 próprio a níveis cognitivos baseados em informações secundárias
(operatório-formal)
 restrito ao conhecimento técnico-científico
 espaço projetual = representação geométrica com aproximação matemática
 representa abstrações espaciais
 representações por geometria euclidiana exata, projeções ortogonais e
perspectivas matematicamente rigorosas
 seleção e transformação VOLUNTÁRIA de informações
MODO DE REPRESENTAÇÃO PROJETUAL
PERCEPÇÃO DO ESPAÇO REPRESENTAÇÃO PROJETUAL
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
DIMENSÃO TOPOCEPTIVA
Cidade de Goiás (IPHAN / M.E.Kohlsdorf) Cidade de Goiás (IPHAN)
PERCEPÇÃO DO ESPAÇO REPRESENTAÇÃO PROJETUAL
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
DIMENSÃO TOPOCEPTIVA
Cidade de Goiás (IPHAN / M.E.Kohlsdorf)
por meio da percepção, os
indivíduos decodificam o
resultado de decisões
tomadas em projetos e
responsáveis por
condições oferecidas
pelos lugares construídos
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO
SENSÍVEL
MODO DA REPRESENTAÇÃO
PROJETUAL
CRITÉRIOS DE AVALIAÇÃO DE DESEMPENHO MORFOLÓGICO DOS LUGARES
Para ambos os modos cognitivos, importa a quantidade de informação visual
ofertada pela configuração espacial, para que se realize a noção de lugar.
Para boa orientabilidade: a quantidade de informação visualmente apreensível deve
ser equilibrada; excesso ou escassez de informação visual prejudicam a orientação
espacial.
Para boa identificabilidade: a quantidade de informação visualmente apreensível
deve ser equilibrada, claramente excessiva ou inequivocamente escassa. Valores
ambíguos fragilizam a identidade dos lugares.
Estas regras valem para atributos morfológicos incidentes na topocepção, em termos
de percepção, imagem mental e representação projetual.
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
A percepção dá-se por integração da
totalidade dos sentidos e da inteligência,
mas a visão é a principal envolvida na
percepção espacial humana (em caso
de sua deficiência, atua o sistema tátil-
cinético).
A globalidade qualifica as informações
visualmente captadas e sua
decodificação no córtex cerebral, pois
se percebem conjuntos com
significados, e jamais aglomerados de
elementos isolados.
Atendimento de expectativas topoceptivas por meio da percepção humana, nível
cognitivo caracterizado por presença física do observador no espaço considerado.
E.N.Bacon
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
As propriedades do sistema visual e cognitivo
humano caracterizam a percepção dos lugares por:
 movimento do observador
 seleção de informações morfológicas
sensivelmente captáveis
 transformação de informações morfológicas
sensivelmente captadas
- ou seja, como seqüência de eventos perceptivos.
1
2
3
Brasília (M.E.Kohlsdorf)
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
O produtoda percepção forma a imagem mental
dos lugares, com novas representações e
interpretação pela memória de características
configurativas recolhidas na percepção.
Percurso: aproximação à Igrejinha N.S. de Fátima / Brasília (M.E.Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
Percurso: aproximação à Igrejinha N.S. de Fátima / Brasília (M.E.Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
TÉCNICA DE REGISTRO
SEQÜENCIAL
a ) eventos gerais:
- estações
- intervalos
b) campos visuais:
- frontal
- lateral direito
- lateral esquerdo
c) efeitos visuais:
- efeitos topoceptivos
Setor Comercial Sul - Brasília (Ana Cristina, Jaqueline e Maria Tereza / FAU-UnB)
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
M.E. Kohlsdorf, 1996
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
TÉCNICA DE REGISTRO
SEQÜENCIAL
a) eventos gerais: observam-se dois
eventos seqüenciais na área
considerada:
a.1) estações: são momentos de
estímulo visual adequado ao registro
perceptivo;
a.2) intervalos: são distâncias
métricas e temporais entre duas
estações.
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
Setor Comercial Sul - Brasília (Ana Cristina, Jaqueline e Maria Tereza / FAU-UnB)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA9: DIMENSÃO TOPOCEPTIVA
TÉCNICA DE REGISTRO
SEQÜENCIAL
b) campos visuais: observam-se
cenas ou visadas pertencentes a
cada estação seqüencial da área
considerada. Podem localizar-se
em qualquer direção das
possibilidades motoras do
observador, mas na pesquisa de
percepções universais adotam-se
três possibilidades:
- campo visual frontal
- campo visual lateral esquerdo
- campo visual lateral direiro
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
Setor Comercial Sul - Brasília (Ana Cristina, Jaqueline e Maria Tereza / FAU-UnB)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
TÉCNICA DE REGISTRO
SEQÜENCIAL
c) efeitos visuais:
observam-se os efeitos
topoceptivos que compõem
os campos visuais das
estações seqüenciais na área
considerada.
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
procedimentos
1) seleção de percursos significativos
para a população envolvida (modos de
locomoção prevalentes);
2) registro de estações, intervalos e
campos visuais;
3) análise dos campos visuais a partir
de efeitos incidentes na topocepção;
4) avaliação da seqüência a partir de
suas possibilidades de oferecer
percursos com boa topocepção
(orientabilidade e identificabilidade).
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
Cidade de Goiás (A. Silva)
TÉCNICA DE REGISTRO SEQÜENCIAL
Registro de percursos como séries de momentos de percepção e conforme o modo
de locomoção do observador (velocidade e veículo).
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
Cidade de Goiás (M.E. Kohlsdorf / IPHAN)
TÉCNICA DE REGISTRO SEQÜENCIAL: 1) seleção de percursos significativos
para a população envolvida (modos de locomoção prevalentes)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
Cidade de Goiás (M.E. Kohlsdorf / IPHAN)
TÉCNICA DE REGISTRO SEQÜENCIAL: 2) registro de estações, intervalos e
campos visuais (1 campo = frontal ou lateral esquerdo ou lateral direito; dois campos =
frontal+lateral esquerdo ou frontal+lateral direito ou lateral esquerdo+lateral direito; três
campos = frontal+lateral esquerdo+lateral direito)
4
5
6
estações c.v.l.esq. c.v.l.dir.frontal
2
0

m
3
0

m
4
5

m
i
n
t
e
r
v
a
l
o
s

m
é
t
r
i
c
o
s
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
Cidade de Goiás (M.E. Kohlsdorf / IPHAN)
TÉCNICA DE REGISTRO SEQÜENCIAL: 3) análise dos campos visuais a partir de
efeitos incidentes na topocepção (efeitos topológicos e perspectivos)
c.v.l.dir.c.v.frontalc.v.l.esq.
topológicos perspectivos topológicos
fraco
médio
perspectivos
médio
fraco
fraco
topológicos
fraco
médio
perspectivos
médio
forte
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
Alargamento médio
Preparação para estreitamento parcial fraco
Impedimento médio
Visual fechada médio
Alargamento forte
Preparação para estreitamento parcial médio
Preparação para estreitamento médio
Preparação para estreitamento forte
Cidade de Goiás (M.E.Kohlsdorf / IPHAN)
Visual fechada médio
Realce forte e Impedimento médio
Direcionamento médio
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
TÉCNICA DE REGISTRO SEQÜENCIAL: exemplos de efeitos topoceptivos
efeitos topológicos e perspectivos
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
EFEITOS VISUAIS TOPOLÓGICOS: estreitamento
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
Barcelona (G.Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
EFEITOS VISUAIS TOPOLÓGICOS: estreitamento
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
Distrito Federal (G. Kohlsdorf)
New York, EUA (D. Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: alargamento
Brasília (M.E.Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: alargamento
Barcelona (M. Kohlsdorf)
New York (G. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: alargamento / estreitamento parcial
Ouro Preto (M. Martin)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: alargamento / estreitamento parcial
Amsterdam (s/ref.)
Distrito Federal (G. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: amplidão
Barcelona (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: amplidão
Ilha de Santa Catarina (M.E.Kohlsdorf)
Paris (D. Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: envolvimento
Barcelona (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: envolvimento
Distrito Federal (G. Kohlsdorf)
Brasília (A. Compton)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DOESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: enclausuramento
Barcelona (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: enclausuramento
Florianópolis (M.E.Kohlsdorf)
Boston (D. Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: ascenso
Brasília (M.E.Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: ascenso
Tiradentes, MG (M.E. Kohlsdorf)
San Francisco, EUA (D. Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: descenso
Hong Kong, China (V. Medeiros)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: descenso
Tiradentes (M.E. Kohlsdorf)
Tiradentes (M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para alargamento
Igaraçu, Pe (M. E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para alargamento
Rio de Janeiro (V. Medeiros & Ana Barros)
Paris: Panthéon (D.Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para estreitamento
Paris (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para estreitamento
Montevideo (G.Kohlsdorf)
Vila Paranoá, Brasília (G.Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para
alargamento / estreitamento parcial
SQS 303, Brasília (M.E.. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para
alargamento / estreitamento parcial
Paris (G.Kohlsdorf)Barcelona (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para amplidão
Rio Grande, RS (M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
Niterói (M.E.Kohlsdorf)
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para amplidão
Brasília (V. Medeiros & A. Barros)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para envolvimento
New Haven, EUA (D. Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para envolvimento
Brasília(M.E. Kohlsdorf)
Rio de Janeiro (M.E.Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para enclausuramento
Florença (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para enclausuramento
Setor Comercial Sul, Brasília (M.E. Kohlsdorf)
Singen, Alemanha (M.E..Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para ascenso
Barcelona (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
Diamantina (M.E.Kohlsdorf,)
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para ascenso
Cisternino, Italia (S. Cisternino)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para descenso
Tiradentes (M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS TOPOLÓGICOS: preparação para descenso
Alcântara, Maranhão (V. Medeiros)
Tiradentes (M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
EFEITOS VISUAIS
TOPOLÓGICOS
- resumo -
estreitamento
alargamento
alarg. / est. parcial
amplidão
envolvimento
enclausuramento
ascenso
descenso
prep.est.
prep.alarg.
pr.alarg / est. parcial
prep. amplidão
prep.envolvimento
pr.enclausuramento
prep. ascenço
prep.descenço
etc ...
www.unb.br/fau/topocepcao (M.E.Kohlsdorf, W. & L.Oze)
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: conexão
Tiradentes (M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
Paris (G.Kohlsdorf)
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: conexão
Florença (V. Maia & C. André)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
Londres (G.Kohlsdor)
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: direcionamento
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: direcionamento
Distrito Federal (G. Kohlsdorf)
Amsterdam (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
Schloss Solitude, Stuttgart, Alemanha (G.Kohlsdorf)
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: emolduramento
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: emolduramento
Cisternino, Italia (Med.com)
Paris (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: impedimento
Veneza (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: impedimento
Rio de Janeiro (s/ref..) EQS 307-308, Brasília (M.E.. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: mirante
Paris (D. Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
Brasília(G.Kohlsdorf)
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: mirante
Toledo (D. Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: realce
Boston (D. Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: realce
Rio de Janeiro (s/ref.)
Gênova (M. Martin)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: visual fechada
São Paulo (s/ref.)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: visual fechada
Cisternino, Italia (Bergamo)
Roma (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: efeito em Y
Barcelona (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS PERSPECTIVOS: efeito em Y
Recife (M. E. Kohlsdorf)San Francisco, EUA (D. Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
etc ...
direcionamento
emolduramento
impedimento
mirante
realce
visual fechada
efeito em Y
www.unb.br/fau/topocepcao (M.E.Kohlsdorf, W. & L.Oze)
MODO DE CONHECIMENTO SENSÍVEL: PERCEPÇÃO DO ESPAÇO
EFEITOS VISUAIS
PERSPECTIVOS
- resumo -
conexão
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
A imagem mental integra, com a
percepção, o modo de
conhecimento sensível, que se
apóia em informações captadas
pelos sentidos humanos.
A imagem mental forma-se por
representação e interpretação
pela memória de características
morfológicas recolhidas na
percepção.
Atendimento de expectativas topoceptivas por meio da evocação mental de lugares
previamente experimentados. Este nível cognitivo caracteriza-se por ausência física do
observador no espaço considerado.
MODO DE CONHECIMENTO SENSÍVEL: IMAGEM MENTAL DO ESPAÇO
Mapa mental tradicional (M.E.Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
A lembrança de experiências anteriores é
possibilidade de realização topoceptiva com
evidentes vantagens, pois utiliza informações
pregressas e emprega atividades mentais
ausentes na percepção.
Por isso, o desempenho dos lugares para
orientarem e serem identificados costuma
ser melhor no nível de formação da
imagem mental do que na percepção.
MODO DE CONHECIMENTO SENSÍVEL: IMAGEM MENTAL DO ESPAÇO
Autumn Cycling (s/ref.)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
CATEGORIAS MORFOLÓGICAS DE IMAGEM MENTAL INCIDENTES NA
TOPOCEPÇÃO
MODO DE CONHECIMENTO SENSÍVEL: IMAGEM MENTAL DO ESPAÇO
Elementos de
Kevin Lynch
a) caminhos
b) bairros
c) limites
d) pontos focais
e) marcos visuais
Mapa mental a partir dos elementos de Kevin Lynch (M.E.Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
a) Caminhos
b) Bairros
c) Limites
d) Pontos Focais
e) Marcos Visuais
M.E.Kohlsdorf & L.Vieira
MODO DE CONHECIMENTO SENSÍVEL: IMAGEM MENTAL DO ESPAÇO
CATEGORIAS MORFOLÓGICAS DE IMAGEM MENTAL INCIDENTES NA
TOPOCEPÇÃO: elementos de Lynch
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
a) Caminhos
observa os vários
trajetos registrados
na imagem da
área considerada,
sejam vias
veiculares ou
caminhos de
pedestres,
consolidados ou
trilhas informais.
MODO DE CONHECIMENTO SENSÍVEL: IMAGEM MENTAL DO ESPAÇO
CATEGORIAS MORFOLÓGICAS DE IMAGEM MENTAL INCIDENTES NA
TOPOCEPÇÃO: elementos de Lynch
Paris (EURIMAGE)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
b) Bairros
observa o registro
na imagem mental
de partes ou
porções da área
considerada, que
assim se
expressam em
função de
possuírem
temáticas
configurativas
próprias.
MODO DE CONHECIMENTO SENSÍVEL: IMAGEM MENTAL DO ESPAÇO
CATEGORIAS MORFOLÓGICAS DE IMAGEM MENTAL INCIDENTES NA
TOPOCEPÇÃO: elementos de Lynch
New York (G. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
c) Limites
observa a
representação
imagética de
bordas ou fronteiras
entre os “bairros”
da área
considerada, assim
como desta em
relação ao entorno
imediato; limites
podem ser de
barreira ou costura,
conforme
aproximem ou
afastem as áreas
que demarcam.
MODO DE CONHECIMENTO SENSÍVEL: IMAGEM MENTAL DO ESPAÇO
CATEGORIAS MORFOLÓGICAS DE IMAGEM MENTAL INCIDENTES NA
TOPOCEPÇÃO: elementos de Lynch
Paris (UNESCO)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
d) Pontos Focais
observa a
reprodução na
imagem mental de
pontos ou regiões
da área
considerada que
são atratores de
pessoas e, por isto,
auxiliam a
orientação e
identificação
naquela.
MODO DE CONHECIMENTO SENSÍVEL: IMAGEM MENTAL DO ESPAÇO
CATEGORIAS MORFOLÓGICAS DE IMAGEM MENTAL INCIDENTES NA
TOPOCEPÇÃO: elementos de Lynch
Ouro Preto (G. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
e) Marcos Visuais
observa o registro
imagético de
elementos que se
destacam
visualmente na
área considerada,
tornando-se balizas
ou referências
topoceptivas.
MODO DE CONHECIMENTO SENSÍVEL: IMAGEM MENTAL DO ESPAÇO
CATEGORIAS MORFOLÓGICAS DE IMAGEM MENTAL INCIDENTES NA
TOPOCEPÇÃO: elementos de Lynch
Florença (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
E.N.Bacon
MODO DE REPRESENTAÇÃO PROJETUAL
Atendimento de expectativas de orientação e identificação espacial por meio de
representações da realidade espacial, de maneira mais exata, matemática e
geometricamente, do que no modo de conhecimento sensível.
As representações espaciais utilizadas nesse
nível cognitivo atendem fielmente idéias de
projetistas e formam sistema
convencionalmente definido com alto de
abstração e cuja abrangência restringe-se a
cientistas, pesquisadores, técnicos e
profissionais da projetação.
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
Devido à satisfação de expectativas por
orientação e identificação dos lugares
realizar-se na percepção e na imagem
mental, interessa à topocepção
observar representações projetuais do
espaço:
a) não apenas nos atributos individuais
dos elementos de configuração dos
lugares, mas principalmente nas
características de conjunto
(agrupados, nucleados, dispersos,
construção de zonas homogêneas etc.)
com significação (composições);
b) não apenas na capacidade
informativa das representações
projetuais dos lugares, mas na
qualidade de suas possibilidades de
geração de seqüências visuais e
referenciais imagéticos.
M. Trieb / Stadtbauatelier
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUALDO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIAS GLOBAIS = representam características de configuração espacial da
totalidade da situação considerada:
a) Planta Baixa
b) Conjunto de Planos Verticais
CATEGORIAS PARCIAIS = expressam atributos morfológicos de elementos
formadores do conjunto da área abordada:
c) Elementos de Sítio Físico
d) Elementos Edilícios
e) Elementos Complementares
CATEGORIA-SÍNTESE = expõe características de configuração espacial da situação
em foco, como sínteses das categorias globais e parciais que descrevem os
componentes daquela:
f) Estrutura Interna do Espaço
Trieb & Schmidt – M.E.Kohlsdorf
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIAS GLOBAIS
(Planta Baixa e Conjunto de
Planos Verticais)
CATEGORIAS PARCIAIS
(Elementos de Sítio Físico,
Elementos Edilícios e
Elementos
Complementares)
CATEGORIA-SÍNTESE
(Estrutura Interna do
Espaço)
Devem ser observadas em suas
possibilidades:
 de carga visualmente informativa
 de formação de eventos seqüenciais
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL a) Planta Baixa
Representa a área considerada em
projeção ortogonal no plano
horizontal e como composições de
pontos, linhas e superfícies planas.
Elementos incidentes na topocepção:
 malha
 macroparcelas
 microparcelas
 relações entre cheios e vazios
O desempenho topoceptivo destes
elementos segue os critérios de
quantidade de informação visual
expostos no slide 12.
Agora, Atenas (s/ref.)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL a) Planta Baixa: malha
É uma composição de linhas (segmentos) obtida da planta por marcação dos
eixos dos canais de circulação (independentes da largura das vias). Encontros de
segmentos de linha são pontos (nós). Incidem na topocepção da área considerada
tamanho e forma dos segmentos e distribuição e angulação dos nós de sua
malha.
Diversos tipos de malha: Veneza, Viena, Glasgow, Leipzig, Berlin, New
York, Roma, Florença e Chicago (M.Trieb)
Trechos da malha da Cidade de Goiás (IPHAN)
segmento
nó
segmento
nó
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL a) Planta Baixa: malha
Aldeias alemãs (s/ref.)
Roma (EURIMAGE)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL a) Planta Baixa: macroparcelas
É uma composição
de composição de
polígonos
representando a
divisão do solo em
quadras, quarteirões
ou superquadras.
Incidem na
topocepção da área
considerada o
tamanho, a forma e
a distribuição
destas figuras.
Trechos do macroparcelamento da Cidade de Goiás
conforme o tamanho relativo das macroparcelas
(M.E. Kohlsdorf / IPHAN)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL a) Planta Baixa: macroparcelas
Macroparcelamento de trecho de Mileto (E.N. Bacon)
Macroparcelamento da área central de Goiânia (J. Vieira)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL a) Planta Baixa: microparcelas
É uma composição de polígonos, representando a divisão das macroparcelas.
Incidem na topocepção da área considerada o tamanho, a forma e a
distribuição destas figuras.
Microparcelamento em São Luís (IPHAN)
Áreas com predomínio de forma e tamanhos de microparcelas na Cidade de Goiás (M.E. Kohlsdorf / IPHAN)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL a) Planta Baixa: microparcelas
Microparcelamento por projeções: Brasília / Esplanada dos Ministérios (V. Medeiros)
Microparcelamento por lotes: São Luís (IPHAN)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL a) Planta Baixa: relações entre cheios e vazios
É uma proporção entre figura e fundo
na planta, na qual as figuras são as
projeções dos espaços fechados com
paredes e tetos; o fundo, os solos
liberados de volumes; zonas semi-
abertas, espaços apenas com tetos
(como árvores e edifícios sobre pilotis).
Incide na topocepção da área
considerada a presença relativa de
cheios, vazios e de áreas semi-
abertas.
Trecho dos cheios X vazios na Cidade de Goiás (M. E. Kohlsdorf / IPHAN)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL a) Planta Baixa: relações entre cheios e vazios
Lucca, Itália (EURIMAGE)
Vaticano, Itália (EURIMAGE)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL b) Conjunto de Planos Verticais
Representa a área considerada em
projeção ortogonal no plano vertical
como cortes, fachadas, perfis e
silhuetas ou skylines da situação
abordada. As silhuetas são mais
utilizadas na dimensão topoceptiva e
compõem-se dos seguintes elementos:
 linha de coroamento
 sistema de pontuação
 linha de força
O desempenho topoceptivo destes
elementos segue os critérios de
quantidade de informação visual
expostos no slide 12.
Porto Alegre (s/ref.)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL b) Conjunto de Planos Verticais: linha de coroamento
É uma linha de contorno da parte superior da figura de silhueta. Incidem na
topocepção da área considerada o tamanho, a forma, a posição e o grau de
deflexão de seus segmentos.
Hong Kong, China (V. Medeiros)
Linha de coroamento
Linha de terra
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL b) Conjunto de Planos Verticais: linha de coroamento
Exemplos em silhuetas externas: Brasília e Veneza (G. Kohlsdorf & M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIASMORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL b) Conjunto de Planos Verticais: sistema de pontuação
É um conjunto de vetores verticais que indica contrastes de alturas na silhueta.
Incidem na topocepção da área considerada as diferenças ou semelhanças de
intensidade desses vetores, bem como distâncias entre eles.
Paris (D. Zamboni)
Linha de terra
Sistema de pontuação
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL b) Conjunto de Planos Verticais: sistema de pontuação
Exemplos em silhuetas internas: Salvador e Veneza (G. Kohlsdorf & M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL b) Conjunto de Planos Verticais: linha de força
É uma linha construída a partir do sistema de pontuações, com base na
intensidade dos vetores e nas distâncias entre os mesmos. Incide na topocepção
da área considerada a composição dos picos e vales da silhueta.
New York (http://www.hormiga.org/fondosescritorio/wallpapers/Sitios-Del-Mundo/Nueva-York/Manhattan-01.jpg)
Linha de terra
Linhas de força
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA GLOBAL b) Conjunto de Planos Verticais: linha de força
Exemplos em silhuetas internas: Dubai, Florença, Dinkensbül e Atenas (s./ref, M. Kohlsdorf, G. Kohlsdorf, s/ref. & M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL c) Elementos de Sítio Físico
Representa presença ou ausência do
relevo do solo, da vegetação e da
água na configuração da área
considerada, sejam os mesmos em
seu estado natural ou antropicamente
modificados. Elementos incidentes na
topocepção:
 relevo do solo
 vegetação
 sistemas hídricos
O desempenho topoceptivo destes
elementos segue os critérios de
quantidade de informação visual
expostos no slide 12.
Rio de Janeiro (Tropicalisland)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL c) Elementos de Sítio Físico: relevo do solo
Representa o relevo do solo da situação considerada por meio de curvas de nível,
cortes ou um poliedro formado por superfícies correspondentes às diversas
inclinações topográficas. Incide na topocepção da área em foco, a capacidade
visualmente informativa dos atributos volumétricos de seu relevo do solo.
Ouro Preto (R.Machado)
Brasília: trecho do campus da UnB (CEPLAN-UnB)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL c) Elementos de Sítio Físico: relevo do solo
Conque Terre (M. Martin)
Toledo (D. Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL c) Elementos de Sítio Físico: vegetação
Representa a forma da vegetação arbórea, arbustiva e de forragem da
situação abordada, aquela como elementos isolados e como conjuntos
volumétricos. Incidem na topocepção da área considerada a presença, a
configuração e a composição de sua vegetação.
Projeto Grupo New Urbanism (smart_growth)Jardins de Versalhes (EURIMAGE)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL c) Elementos de Sítio Físico: vegetação
Brasília (Google Earth)
Porto Alegre (C. Rocol)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL c) Elementos de Sítio Físico: sistemas hídricos
Representa a configuração dos corpos d’água como elementos de composição
espacial da área em foco. Incidem na topocepção da situação considerada a
presença e a configuração de superfícies hídricas, como rios, espelhos, lagos,
mar etc.
Brasília (s/ref.)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL c) Elementos de Sítio Físico: sistemas hídricos
San Francisco, EUA (Arrakeen)
Olinda (M.E.Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL d) Elementos Edilícios
Representa a forma dos edifícios, tanto
isoladamente quanto formando conjuntos, na
composição espacial da área considerada.
Observa-se a configuração edilícia conforme sua
contribuição à topocepção por meio de:
 relações intervolumétricas
 relações entre edifícios e espaços públicos
 volumetrias
 fachadas
 relações entre temas-base e temas-destaque
O desempenho topoceptivo destes elementos
segue os critérios de quantidade de informação
visual expostos no slide 12.
Florença (V. Maia & C. André)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL d) Elementos Edilícios: relações intervolumétricas
Observam-se os edifícios da área abordada conforme suas proximidades
(contigüidades) ou afastamentos (intersticialidades). Incidem na topocepção dos
lugares a presença relativa de contigüidades ou intersticialidades.
intersticialidade contiguidade
Ouro Preto (R.Machado / M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL d) Elementos Edilícios: relações intervolumétricas
San Francisco, EUA (D. Zamboni)
Brasília (M. Martin)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL d) Elementos Edilícios: relações entre edifícios e espaços
públicos
Examinam-se os edifícios da situação considerada conforme suas relações de
transição para as áreas públicas, podendo estas ser mais diretas (acessos sem
intermediações) ou mais indiretas (acessos permeados por muros, cercas, jardins
etc.). Incidem na topocepção daquela a freqüência relativa dos tipos de relações
nela registrados.
Ouro Preto (R.Machado / M. E. Kohlsdorf)
indireta direta
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVAMODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL d) Elementos Edilícios: relações entre edifícios e espaços
públicos
Brasília (s/ref.)
Rio Grande, RS (M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL d) Elementos Edilícios: volumetrias
Consideram-se os edifícios da área em foco por meio de suas características
volumétricas, em termos de medidas, geometria e composição: seu tamanho,
proporção e complexidade morfológica, assim como presença visual de suas
coberturas. Incidem na topocepção da situação abordada, a presença relativa de
características volumétricas semelhantes ou contrastantes de seus edifícios,
seja em conjuntos ou na totalidade da área.
Ouro Preto (R.Machado / M.E. Kohlsdorf)
grande
complexa
pequena
simples
grande
simples
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL d) Elementos Edilícios: volumetrias
San Francisco, EUA (Arrakeen)
Brasília (M.E Kohlsdorf, s/ ref.)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL d) Elementos Edilícios: fachadas
Aborda-se a forma das fachadas edilícias voltadas para as áreas livres públicas em
termos de seus tamanhos (larguras e alturas), proporções, zoneamento plástico,
relações entre vedações e aberturas, assim como de outros elementos das
mesmas (materiais, cores, texturas e decorações). Incidem na topocepção da
área considerada, a freqüência relativa de atributos de fachadas semelhantes
ou contrastantes, seja em conjuntos edilícios ou na totalidade examinada.
Ouro Preto (R.Machado)
Ouro Preto (R.Machado / M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL d) Elementos Edilícios: fachadas
Cambridge, Boston: MIT
(http://jamesmuspratt.com/images/338.jpg)
Cidade Ocidental, Go. (G. Kohlsdorf)
New haven, EUA (D. Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL d) Elementos Edilícios: relações entre temas-base e
temas-destaque
Observam-se os papéis exercidos por cada edifício em conjuntos dos mesmos e
em toda a situação abordada, devidos a carga visualmente informativa que os
qualificam como temas-base (edifícios informativamente mais frágeis) ou temas-
destaque (edifícios informativamente mais fortes). Influi na topocepção da área
considerada a proporção, nela, de temas-base e temas-destaque, a quantidade
de uns e outros (muitos ou poucos tipos) e a semelhança ou contraste entre eles
verificada.
Ouro Preto (R.Machado)
bases
destaques
Ouro Preto (R.Machado / M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL d) Elementos Edilícios: relações entre temas-base e
temas-destaque
Florença (M. Kohlsdorf)
Porto Alegre (http.travel.com)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL e) Elementos Complementares
Representa a participação da forma de
outros elementos de composição espacial,
isoladamente ou em conjuntos, na
configuração da área considerada.
Elementos de abordagem para topocepção:
 elementos de sinalização
 veículos de propaganda
 pequenas construções
 mobiliário urbano
 elementos de engenharia urbana
O desempenho topoceptivo destes
elementos segue os critérios de quantidade
de informação visual expostos no slide 12.
Place de la Concorde, Paris (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL e) Elementos Complementares: elementos de sinalização
Trata do papel na configuração do lugar abordado, da forma de placas, totens etc.
dispostos em áreas livres públicas, importando seu tamanho, proporção,
complexidade e composição. Incidem na topocepção da situação considerada, a
quantidade de informação visual devida aos elementos configurativos de placas
e totens, assim como sua quantidade, semelhança e diversidade naquela.
Paris (G. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL e) Elementos Complementares: elementos de sinalização
Boston (D. Zamboni)
Barcelona (M.Kohlsdorf)
Brasília (M.E.. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL e) Elementos Complementares: veículos de propaganda
Lida com a função compositiva na situação em foco, da forma de veículos de
propaganda dispostos em fachadas e logradouros, importando seu tamanho,
proporção, complexidade e composição plástica. Incidem na topocepção da
área considerada, a quantidade de informação visual devida aos elementos
configurativos de veículos de propaganda, assim como sua quantidade,
semelhança e diversidade naquela.
Cidade de Goiás (G.Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL e) Elementos Complementares: veículos de propaganda
Boston (D. Zamboni)
Amsterdam (M. Kohlsdorf)
Brasília:Setor Comercial Sul (G.Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL e) Elementos Complementares: pequenas construções
Observa a participação morfológica de edículas (como bancas de revistas, abrigos
de ônibus, coretos etc.) na configuração dos lugares, importando seu tamanho,
proporção, complexidade e composição. Incidem na topocepção da área
considerada, a quantidade de informação visual devida aos elementos
configurativos de pequenas construções, assim como sua quantidade,
semelhança e diversidade naquela.
Londres (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL e) Elementos Complementares: pequenas construções
S / ref. (Y. Barbosa &
A. C. Rios)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMOARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL e) Elementos Complementares: pequenas construções
Porto Alegre (Simon)Ribeirão Preto, SP (M.E. Kohlsdorf)
Belém, Pa. (M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL e) Elementos Complementares: mobiliário urbano
Considera o papel da forma de
elementos como bancos, lixeiras,
telefones públicos, caixas de
correios, postes, luminárias,
cercas, hidrantes, fontes etc. na
configuração da área em foco,
devido a seu tamanho, proporção,
complexidade e composição.
Incidem na topocepção da situação
considerada, a quantidade de
informação visual devida a tais
elementos, assim como sua
quantidade, semelhança e
diversidade naquela.
Barcelona (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL e) Elementos Complementares: mobiliário urbano
Barcelon ( M. Kohlsdorf)
Barcelona (M. Kohlsdorf)
Barcelona (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL e) Elementos Complementares: mobiliário urbano
s/ref. (avepairplaza.)
Parnaíba, Pi (M.E.Kohlsdorf.)
Barcelona (D. Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL e) Elementos Complementares: elementos de engenharia
urbana
Examina o papel da forma de
elementos de grande porte
(viadutos, passarelas, pontes,
piers etc.) na configuração da
área observada, importando
seu tamanho, proporção,
complexidade e
composição. Incidem na
topocepção da situação em
foco, a quantidade de
informação visual devida a
tais elementos, assim como
sua quantidade,
semelhança e diversidade
naquela. Barcelona (s/ref.)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL e) Elementos Complementares: elementos de engenharia
urbana
Paris (D. Zamboni)
Toledo (D. Zamboni)
Londres (D.Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA PARCIAL e) Elementos Complementares: elementos de engenharia
urbana
Veneza (Terracans) Veneza (s/ref.)
Londres (D.Zamboni)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA SÍNTESE f) Estrutura Interna do Espaço
Representa o espaço considerado por
meio das proporções entre comprimento,
largura, altura e outras características
geométricas próprias à tridimensionalidade.
Elementos relevantes à topocepção :
 unidades morfológicas
 partes do todo
 relações configurativas com o entorno
 conexões visuais
O desempenho topoceptivo destes
elementos segue os critérios de quantidade
de informação visual expostos no slide 12.
New York (EURIMAGE)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA SÍNTESE f) Estrutura Interna do Espaço: unidades morfológicas
São os elementos fundamentais da estrutura morfológica dos lugares e
caracterizáveis por meio de relações entre alturas, larguras e profundidades;
continuidade e forma das superfícies. Incidem na topocepção da área
considerada, a quantidade de tipos de unidades morfológicas, a clareza dos
mesmos, sua semelhança ou diversidade e as cargas de informação visual
neles presente.
Ouro Preto (R.Machado)
largura
a
lt
u
ra
Ouro Preto (R.Machado / M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA SÍNTESE f) Estrutura Interna do Espaço: unidades morfológicas
Amsterdam (M. Kohlsdorf)Barcelona (M. Kohlsdorf)
Vila Paranoá, DF (G. Kohlsdorf)
com paredes próximas e contínuas
(ruas, avenidas, praças, canais …)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA SÍNTESE f) Estrutura Interna do Espaço: unidades morfológicas
Barcelona (M. Kohlsdorf)
Siena (Asahi)
Vaticano (J. Pessoa)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA SÍNTESE f) Estrutura Interna do Espaço: unidades morfológicas
Dubai (dubai.com)
Las Vegas, EUA (s/ref.)
com paredes distantes
e intermitentes
(vias, artérias,
esplanadas…)
Brasília (G. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA SÍNTESE f) Estrutura Interna do Espaço: partes do todo
São porções da área considerada com configurações distintas (partes temáticas)
formadoras de sua totalidade; cada qual se constitui por determinadas sínteses de
características dos elementos de planta baixa, silhueta, elementos de sítio
físico, elementos edilícios e elementos complementares. Incidem na
topocepção da situação em foco, a quantidade de suas partes temáticas, a
clareza das mesmas, sua semelhança ou diversidade e as cargas de
informação visual nelas presente.
Ouro Preto (R.Machado) Ouro Preto (R.Machado / M.E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA SÍNTESE f) Estrutura Interna do Espaço: partes do todo
Brasilia (J. Facó)
Istambul (EURIMAGE)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA SÍNTESE f) Estrutura Interna do Espaço: partes do todo
Cidade de Goiás (IPHAN / M. E. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA SÍNTESE f) Estrutura Interna do Espaço: relações configurativas
com o entorno
São as relações morfológicas entre a configuração da situação abordada e aquelas
próprias a seu entornoimediato; se mostram por meio de diferenças ou
semelhanças em uma e outros, em termos de planta baixa, silhueta, elementos
de sítio físico, elementos edilícios e elementos complementares, e
estabelecem relações de contraste, semelhança, continuidade, dominância
etc. Incidem na topocepção da área em foco, a clareza de tais relações, sua
diversidade ou semelhança.
Ouro Preto (R.Machado)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA SÍNTESE f) Estrutura Interna do Espaço: relações configurativas
com o entorno
Taguatinga, DF (G. Kohlsdorf)
Boston (D. Zamboni)
Rio de Janeiro (s/ ref.)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA SÍNTESE f) Estrutura Interna do Espaço: conexões visuais
São corredores visuais entre as partes do todo e da situação considerada com
seu entorno imediato, mediante os quais se apreende umas e outra; podem ou
não coincidir com o sistema de caminhos da área em foco, mas permitem
necessariamente a formação das seqüências visuais próprias ã percepção
espacial. Incidem na topocepção da situação observada, a quantidade de
conexões visuais, sua diversidade ou semelhança de tamanho, localização e
composição temática; e a composição hierárquica das mesmas.
Ouro Preto (R.Machado)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA SÍNTESE f) Estrutura Interna do Espaço: conexões visuais
Roma (M. Kohlsdorf)
Champ de Mars, Paris (M. Kohlsdorf)
MARIA ELAINE KOHLSDORF – SÉRIE A CIDADE COMO ARQUITETURA 9: DIMENSÃO TOPOCEPTIVA
MODO DE REPRESENTAÇÃO PROJETUAL
CATEGORIAS MORFOLÓGICAS DE REPRESENTAÇÃO PROJETUAL DO ESPAÇO
INCIDENTES NA TOPOCEPÇÃO
CATEGORIA SÍNTESE f) Estrutura Interna do Espaço: conexões visuais
Cidade de Goiás ( M. E. Kohlsdorf / IPHAN)
