UNIVERSIDADE FEDERAL DO AMAZONAS
FACULDADE DE TECNOLOGIA
DEPARTAMENTO DE ENGENHARIA QUÍMICA
FTQ021- FENÔMENOS DE TRANSPORTE 1


Professor Paulo Simonetti
Discente:
LISTA DE EXERCÍCIOS I

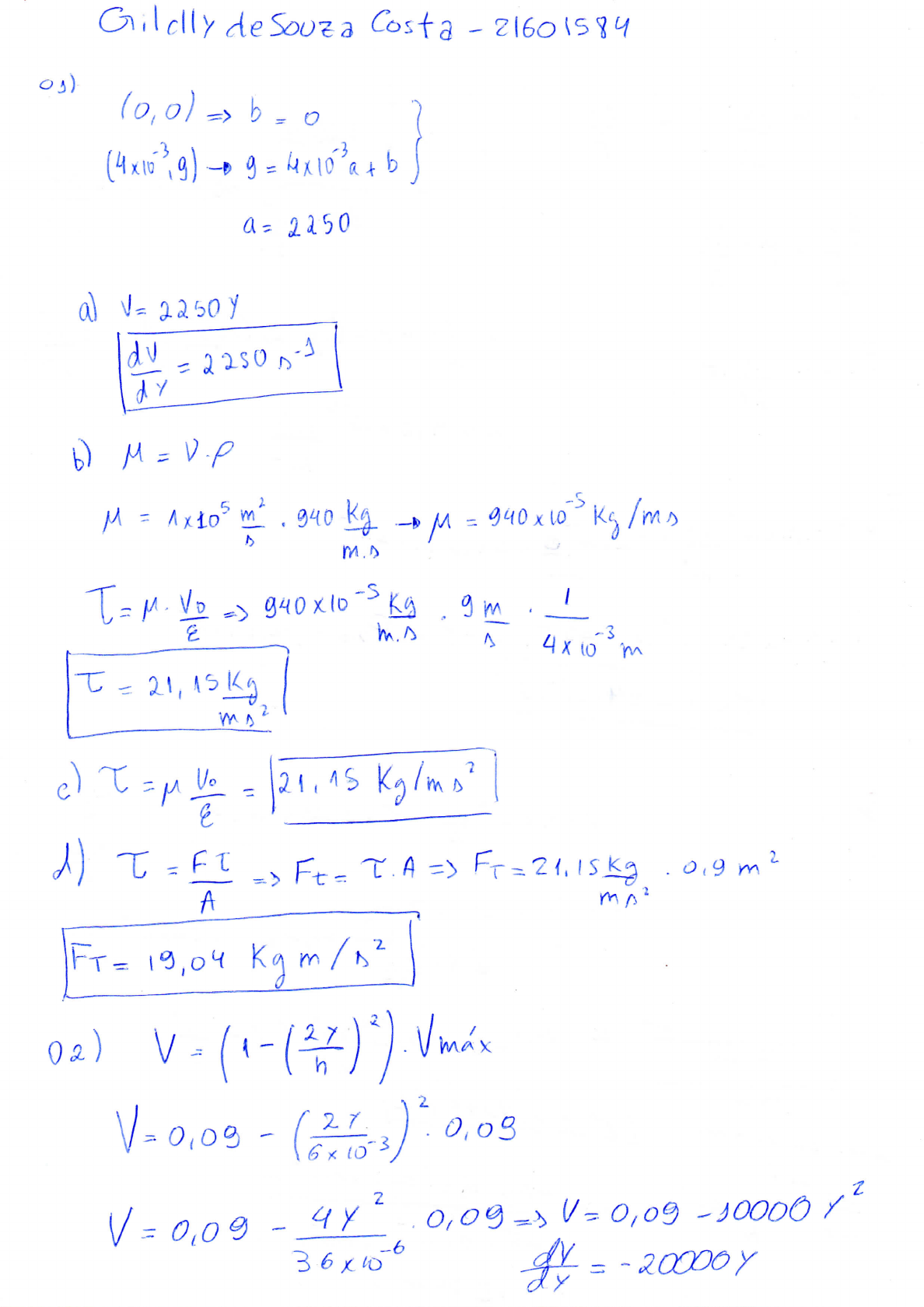

01. Considere o escoamento mostrado na figura abaixo onde o fluido é arrastado pelo
movimento da placa superior, com velocidade 9 m/s, enquanto a placa inferior é
imóvel. Se o espaço entre as duas placas for preenchido com óleo (ν = 0,1 St, ρ =
940 kg/m3). Determine:

a) o gradiente de velocidade;
b) a tensão de cisalhamento atuante no óleo;
c) a tensão de cisalhamento na superfície da placa fixa em contato com o fluido;
d) a força que deve ser vencida para puxar a placa superior com área de 0,9 m2.

02. O espaço entre duas placas paralelas fixas está preenchido com um fluido que
escoa com viscosidade cinemática, ν = 6 x 10-2 cSt, e peso específico, γ = 8000
N/m3. A distribuição de velocidade para o escoamento laminar entre as placas é
dada por:

V
Vmáx
= 1 − (
2y
h
)
2


na qual h é a distância que separa as duas placas
e a origem está situada na linha mediana entre as
placas. Considere o escoamento de tal fluido com
uma velocidade máxima Vmáx = 0,09 m/s. Se a distância entre as duas placas é
h= 6 mm, qual deve ser a força atuante P sobre uma seção de 1 m2 da placa
inferior? (Considerar g = 9,81 m/s2)
03. Um pistão, com 16 cm de diâmetro e 6 cm de comprimento, está dentro de um
tubo cilíndrico estacionário com 18 cm de diâmetro interno, onde a sua superfície
interna foi lubrificada com óleo de ν = 4 x 10-4 m/s2 e γ=10000 N/m3. O pistão é
então colocado em movimento, cortando-se uma corda suporte. Tendo o
conhecimento que a massa do pistão é 2,0 kg, estime a velocidade do pistão.
Admita que o perfil de velocidade no filme de óleo é linear. (Usar g=9, 81 m/s2).

UNIVERSIDADE FEDERAL DO AMAZONAS
FACULDADE DE TECNOLOGIA
DEPARTAMENTO DE ENGENHARIA QUÍMICA
FTQ021- FENÔMENOS DE TRANSPORTE 1


04. A distribuição de velocidade para o escoamento laminar desenvolvido entre duas
placas paralelas é dada por:
 V =
3Vmáx
2
[1 − (
𝑦
ℎ
)
2
]
em que V é a velocidade, Vmáx é a velocidade
máxima e y é a distância medida
perpendicularmente às placas. Considerando que
essas duas placas paralelas estão separadas por uma
distância 2h e que o fluido apresenta viscosidade dinâmica igual a 2,50 N.s/m2 e
admitindo Vmáx = 0,9 m/s e h = 8 mm, determine:
a) a tensão de corte na parede inferior do desenho;
b) a tensão de corte atuante no plano central entre as duas placas;
c) o módulo da tensão de cisalhamento, também chamada de tensão de corte, a uma
distância h/10 da placa superior.

05. A figura abaixo mostra um manômetro com tubo em U conectado a um tanque
fechado que contém ar e água. A pressão de ar na extremidade fechada do
manômetro é igual a 1.10 bar (abs). Determine a leitura no outro manômetro se a
altura diferencial no manômetro com tubo em U é igual a 2439 mm.

Obs: Admita que o valor da pressão
atmosférica é o padrão e despreze o
efeito do peso do ar nas colonas do
manômetro.
 (Dados: γ = 16,25 kN/m3, para o fluido
manométrico e γ = 10000 N/m3 para a
água; Patm = 101325 Pa)


06. O tanque cúbico mostrado na figura contém três fluidos distintos (Ar, óleo e água)
conectado a um manômetro em U. A massa específica da água é 1000 kg/m3.
Sabendo que a pressão do ar contido no tanque é 13, 8 kPa, determine a leitura
diferencial no manômetro, h.
UNIVERSIDADE FEDERAL DO AMAZONAS
FACULDADE DE TECNOLOGIA
DEPARTAMENTO DE ENGENHARIA QUÍMICA
FTQ021- FENÔMENOS DE TRANSPORTE 1













07. O fluido manométrico (Hg) do manômetro tipo U mostrado na figura abaixo
apresenta densidade igual a 13,6 e os tubos A e B contém água, com ρ = 1000
kg/m3. Nestas condições, determine a diferença de pressão entre os tubos A e B
que corresponde a condição mostrada na figura;



08. O tanque cilíndrico mostrado na figura abaixo é alimentado pelas seções (1) e (2)
com as vazões indicadas na figura. Determine a velocidade média na seção de
descarga do tanque, sabendo que o nível da água no tanque permanece constante
ao longo do tempo. (Dados das vazões: Q1 = 8,8 litros/s; Q2 = 20,5 litros/s
UNIVERSIDADE FEDERAL DO AMAZONAS
FACULDADE DE TECNOLOGIA
DEPARTAMENTO DE ENGENHARIA QUÍMICA
FTQ021- FENÔMENOS DE TRANSPORTE 1



09. O tanque maior da figura abaixo permanece em nível constante.

 O escoamento na calha tem uma seção transversal quadrada e é bidimensional,
obedecendo à equação v=3y2. Sabendo que o taque (B) tem 2 m3 e é totalmente
preenchido em 10 segundos e que o conduto circular tem 40 cm de diâmetro,
determinar:
a) a velocidade média na calha quadrada;
b) a vazão no conduto circular de 40 cm de diâmetro;
c) a velocidade máxima na seção do conduto circular de 40 cm de diâmetro.

10. Uma calha com seção quadrada de 3 m x 3 m alimenta um reservatório de 3 m3
em 30 min. Considerando que o perfil de velocidade do escoamento na calha
obedece a equação v=3y2 (m/s), onde y é expresso em metros. Sendo a viscosidade
do fluido 1,89 x 10-7 Pa.s, determine:

a) O gradiente de velocidade na forma diferencial;
b) O nível do fluido na calha (H);
c) A tensão de cisalhamento para y = 0; y = H/3; y = H/2; y = H;
d) O esboço do perfil de velocidade;
e) A velocidade média do escoamento;
f) Explique por que não foi nula a tesão de cisalhamento em H.
