LISTA DE EXERCÍCIOS 2 – Cinemática dos corpos rígidos: rotação e MPG



1) O rotor de uma turbina a gás está girando a
uma velocidade de 6900 rpm quando a turbina é
desligada. Observa-se que são necessários 4
minutos para que o rotor atinja o repouso.
Admitindo um movimento uniformemente
acelerado, determine a) a aceleração angular, b)
o número de revoluções executadas pelo rotor
antes de atingir o repouso. (a: -3,01 rad/s2; b:
13850 rev)

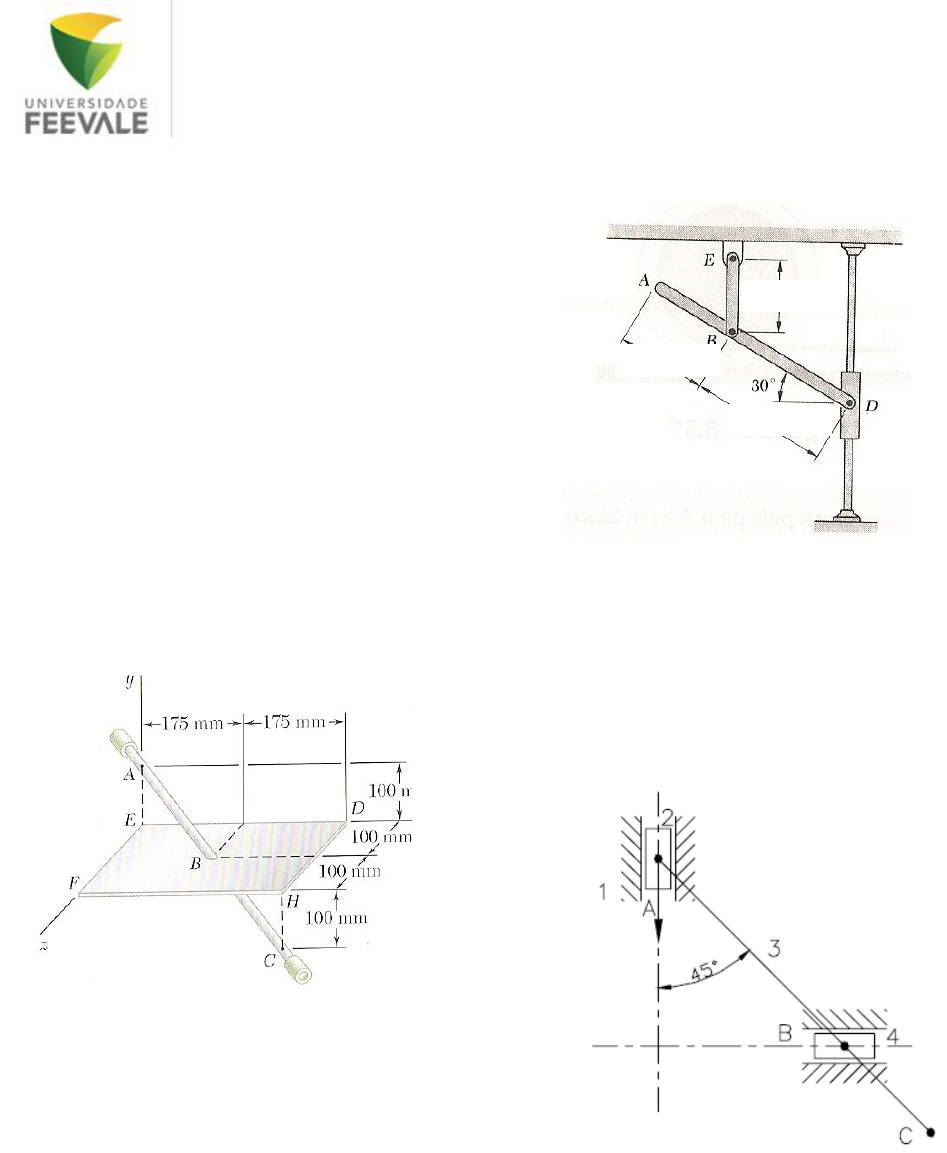

2) O conjunto mostrado na figura consiste de
uma haste reta ABC que passa através de uma
placa retangular DEFH e está soldada. O
conjunto gira em torno do eixo AC com uma
velocidade angular constante de 9 rad/s. Sabendo
que a rotação é no sentido anti-horário quando
vista de C, determine a velocidade e a aceleração
do canto F. (VF = 1,82 m/s; aF = 16,36 m/s2)




3) Sabendo que no instante mostrado a
velocidade da corrediça D é 1,6 m/s para cima,
determine: a) a velocidade angular da barra AD;
b) a velocidade do ponto B; c) a velocidade do
ponto A. (AD = 5,14rad/s; VB ~0,92m/s; VA =
1,875m/s)


4) Considere o mecanismo (um compasso
elíptico) representado na figura, em que
a corrediça 2 se desloca no sentido
descendente com uma velocidade de 6
m/s. A barra 3 é constituída por dois
pedaços: AB=300 mm e BC=150 mm.
Calcule: a velocidade na corrediça B
(VB) e na ponta do elo 3, em C (VC), e a
velocidade angular desenvolvida pela
barra 3. (VB=6 m/s; VC = 9,47 m/s;  ~
28,3 rad/s)


5) Para os diagramas cinemáticos mostrados,
calcular a velocidade do pistão e a velocidade
angular da biela no mecanismo biela-manivela
apresentado, sendo em
a. AB=200mm e BP=600m (VP = 26,4 m/s;  =
39,9 rad/s)
b. AB=180mm e BP=580mm (VP = 37,9 m/s;  =
33,7 rad/s)



192 mm
240 mm
360 mm
Universidade FEEVALE
Curso de Engenharia Mecânica
Disciplina de Mecanismos














6) A manivela representada pelo segmento AB no
diagrama cinemático a seguir tem velocidade
angular constante de 200rpm, no sentido anti-
horário. Determinar a velocidade angular do elo
BD e a velocidade do cursor quando:
a.  = 0º (VD = 1,885 m/s; BD = 0 rad/s)
b.  = 90º (VD = 1,088 m/s; BD = 7,25 rad/s)
c.  = 180º (VD = 1,885 m/s; BD = 0 rad/s)
d.  = 60º (VD = 1,55 m/s; BD = 5,81 rad/s)



7) Sabendo que a velocidade do cursor é de 1,22
m/s para cima, determine para a configuração
do mecanismo mostrada a) a velocidade do
ponto B e b) as velocidades angulares da
manivela e da biela. (VB = 1,67 m/s; AB = 13,18
rad/s; BD = 5,43 rad/s)




8) O comprimento dos elos (mm) e o valor de 2
(graus) para mecanismo tipo biela-manivela de
quatro barras representado na figura são
definidos na tabela abaixo. Defina a equação
trigonométrica para a análise de posição do
mecanismo, e: a) Para as configurações
apresentadas, determine a posição cartesiana
da manivela (ponto A) e a posição da corrediça.
B) Qual é o deslocamento total efetuado pela
corrediça, quando ela atinge as duas posições
limites, dadas pelo deslocamento da manivela?


Configuração Elo2 Elo 3 2
a 88,9 254,0
60°
45°
0°
-30°

a)
b)
