Fenômenos de Transporte
Aula 1 - Introdução a Fenômenos de
Transporte: Conceito e aplicações na
Engenharia
INTRODUÇÃO
Será que você já se perguntou onde está a fundamentação teórica que nos fez chegar à construção de um

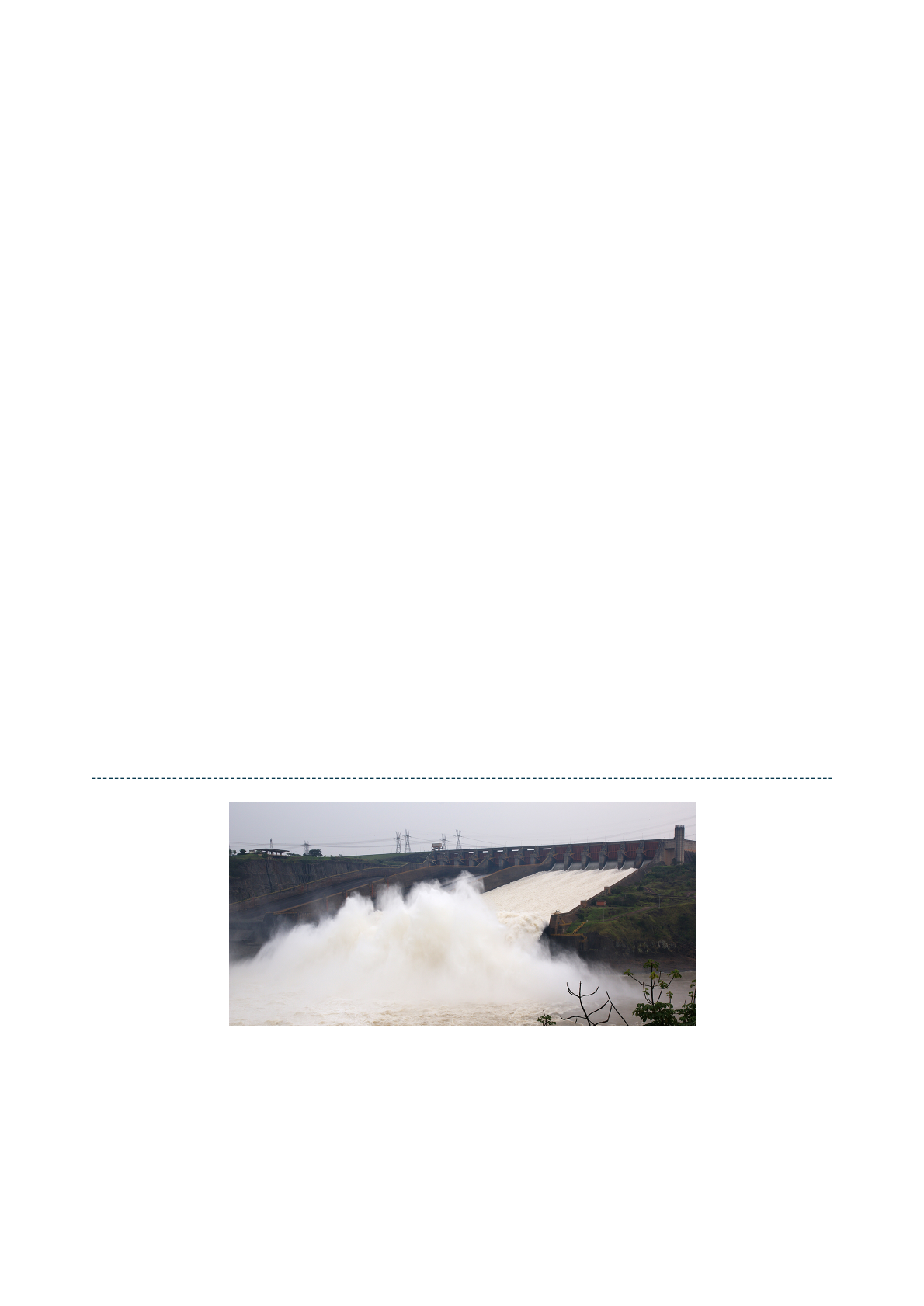

submarino? Onde vamos encontrar os princípios que norteiam uma equipe técnica a construir uma usina
hidrelétrica? Muitas outras perguntas encontrarão suas respostas no estudo dos Fenômenos de Transporte
que, a partir de agora, estaremos lhe apresentando e a aula de hoje já lhe fará conhecer as ferramentas
básicas para nosso estudo.
02/05/2018 Disciplina Portal
http://estacio.webaula.com.br/Classroom/index.html?id=2124120&classId=932949&topicId=2720103&p0=03c7c0ace395d80182db07ae2c30f034&enableForum=
OBJETIVOS
Reconhecer os conceitos de Fenômenos de Transporte;
Identi�car aplicações de Fenômenos de Transporte em diferentes áreas da Engenharia;
Conhecer o conceito de �uido e apresentar seus diferentes tipos;
Analisar as dimensões e suas diversas unidades além dos principais sistemas de unidades.
02/05/2018 Disciplina Portal
http://estacio.webaula.com.br/Classroom/index.html?id=2124120&classId=932949&topicId=2720103&p0=03c7c0ace395d80182db07ae2c30f034&enableForum=
CONCEITO DE FENÔMENOS DE TRANSPORTE
Fenômenos de transporte, como o próprio nome sugere, estuda o transporte de massa, a quantidade de
movimento e energia através de um meio sólido ou que deforma continuamente. Envolve Mecânica dos
Fluidos, Transferência de Calor e Termodinâmica e tem como objetivo o estudo dos mecanismos básicos
para a transferência de grandezas físicas entre dois pontos do espaço. Através de modelos matemáticos
adequados.
Diferentes ramos da Engenharia envolvem, em seus projetos, aplicações de Fenômenos de Transporte, como:
FUNDAMENTOS DE HIDROSTÁTICA: DEFINIÇÃO DE FLUIDO
Fluido é qualquer material que se deforma continuamente quando nele atua uma tensão cisalhante (ou
tangencial), σcis (glossário), por menor que ela seja. Toda tensão é uma relação de Força por Área (F/A).
Um sólido elástico, quando sob ação de uma tensão cisalhante, resiste à força externa, deformando-se de um
ângulo θ até o seu limite de elasticidade. A partir daí, não mais resiste a tensões cisalhantes. No �uido, o
ângulo de deformação é função do tempo, tem-se, portanto, uma taxa de deformação angular, d θ/dt.
Fluidos que apresentam a tensão cisalhante diretamente proporcional à taxa de deformação angular são
chamados de newtonianos e, a constante de proporcionalidade é a viscosidade dinâmica ( µ ) do �uido. A
água e o ar são exemplos desse tipo de �uidos. Nos �uidos não newtonianos, a relação entre a tensão
cisalhante e a taxa de deformação angular vai depender do valor da tensão cisalhante e do tempo de
aplicação desta.
02/05/2018 Disciplina Portal
http://estacio.webaula.com.br/Classroom/index.html?id=2124120&classId=932949&topicId=2720103&p0=03c7c0ace395d80182db07ae2c30f034&enableForum=
Há materiais plásticos, como para�na, que até um determinado limite, comportam-se como sólidos elásticos,
mas, ultrapassado esse limite, comportam-se como �uidos.
O grá�co, abaixo, apresenta a relação entre a tensão cisalhante e a taxa de deformação de diferentes �uidos
não newtonianos e newtonianos.
DIMENSÕES E UNIDADES
No estudo de um fenômeno físico lidamos com uma variedade de grandezas e destas, umas são contadas —
como o número de morangos em uma caixa — outras são medidas, como o volume de água em um
reservatório, a massa de um corpo sólido etc.
As grandezas que são contadas não possuem dimensão (glossário), porém, todas aquelas que são medidas,
precisam de um padrão de comparação.
Esse é um assunto de suma importância para qualquer engenheiro. Um simples engano de unidades
(glossário) pode levar a erros irreparáveis como notícia divulgada a seguir:
A sonda em questão custou a bagatela de 125 milhões de dólares.
CLASSIFICAÇÃO DAS DIMENSÕES
As dimensões são classi�cadas em básicas ou fundamentais e secundárias ou derivadas. As tabelas a seguir,
apresentam alguns exemplos das duas modalidades:
Qualquer equação para ser consistente precisa apresentar homogeneidade dimensional, ou seja, apresentar
as mesmas dimensões em cada termo e, consequentemente, em cada lado da equação.
02/05/2018 Disciplina Portal
http://estacio.webaula.com.br/Classroom/index.html?id=2124120&classId=932949&topicId=2720103&p0=03c7c0ace395d80182db07ae2c30f034&enableForum=
VEREMOS, AGORA, A APLICAÇÃO PRÁTICA DESSE CONCEITO.
Veri�caremos a homogeneidade dimensional em cada uma das equações: V = Vo + a.t
Para isso, avaliando as dimensões de cada grandeza envolvida:
Observamos que todos os termos da equação têm a mesma dimensão e assim também cada lado o que a
torna uma equação dimensionalmente homogênea.
Vamos a outro exemplo:
Vamos listar todas as grandezas envolvidas na equação e suas dimensões.
ATIVIDADE
02/05/2018 Disciplina Portal
http://estacio.webaula.com.br/Classroom/index.html?id=2124120&classId=932949&topicId=2720103&p0=03c7c0ace395d80182db07ae2c30f034&enableForum=
Agora, é sua vez. Aplique o que você aprendeu até aqui e resolva a questão a seguir.
A equação, através da qual se determina a vazão volumétrica Q, de um �uido escoando por um orifício
localizado, na parte lateral de um tanque, é dada por:
Q = 0,61 A ( 2 g h ) , onde A representa a área do orifício, g é a aceleração da gravidade e h, a altura da
superfície livre do �uido em relação ao orifício. Veri�que se a constante 0,61 é dimensional ou adimensional,
considerando que a equação é dimensionalmente homogênea, e que 2 é uma constante adimensional.
Resposta Correta
DIMENSÕES ASSOCIADAS A ALGUMAS GRANDEZAS FÍSICAS USUAIS
A tabela, abaixo, apresenta algumas grandezas físicas e suas respectivas dimensões.
SISTEMAS DE UNIDADES
Os sistemas de unidades se subdividem em:
ATIVIDADE
Vamos �nalizar esta aula com uma atividade.
Com a tabela de conversão de unidades (glossário) vamos fazer as transformações solicitadas:
a) 5 Kgf/m para Dina/ft
b) 1,35 slug/ft para g/L
Leia o texto “A Primeira Lei da Termodinâmica (glossário)” que trata do importante princípio da  conservação
da energia.
Após sua leitura, indique a equação que o representa e, de forma similar ao exemplo tratado na nossa aula,
liste as grandezas envolvidas, suas dimensões em F, L e t e justi�que sua homogeneidade dimensional.
Resposta Correta
1/2
2 2
3
02/05/2018 Disciplina Portal
http://estacio.webaula.com.br/Classroom/index.html?id=2124120&classId=932949&topicId=2720103&p0=03c7c0ace395d80182db07ae2c30f034&enableForum=
Glossário
ΣCIS
O que caracteriza a tensão cisalhante é a atuação de uma força cisalhante ou tangencial.
DIMENSÃO
Dimensão é a descrição qualitativa de uma grandeza que é medida, ou seja, identi�ca a essência da grandeza.
UNIDADES
Unidades são os diferentes padrões de comparação com os quais se faz a descrição quantitativa de uma
grandeza.
CONVERSÃO DE UNIDADES
Comprimento
1 Kilometro (Km) = 1000 m = 0.62 milhas
02/05/2018 Disciplina Portal
http://estacio.webaula.com.br/Classroom/index.html?id=2124120&classId=932949&topicId=2720103&p0=03c7c0ace395d80182db07ae2c30f034&enableForum=
1 polegada (1 in) = 2.54 cm
1 pé (1ft) = 30.48 cm = 12 in
1 angstrom (1 Å) = 10 cm = 10 m
Área
1 Km = 10 m = 0.386 mi = 247 acres
1 ft = 929 cm = 0.093 m = 144 in
Volume
1 m = 10 cm
1 litro = 1000 cm = 1 dm = 0.001 m
1 gal (USA) = 3.78 L e 1 (UK) = 4.54 L
1 barril (petróleo) = 0.16 m
1 polegada cúbica (1 in ) = 16.39 cm
1 ft = 1728 in = 28.32 L = 0.028 m
Tempo
1 hora = 60 min = 3600 s
Potência
1 HP = 745.7 Watts
1 W = 1 J/s
1 Btu/h = 0.29 W e 1 Btu/s = 1055 W
Massa1 Kg = 1000 gr = 2.2 lbm
1 ton = 1000 Kg = 2205 lb
1 slug (sist. Inglês) = 14.59 Kg
Força
1 Newton (1N) = 10 dyn = 0,225 lbf
1 Kgf = 9,81 N
Pressão
1 pascal (1 Pa) = 1 N/m2
1 atm = 1.013.10 N/m = 101.3 kPa = 1.01325 bar = 760 mmHg = 14.7 lb/pol
1 torr = 1 mmHg = 133,3 Pa
Energia
1 J = 1 Watt.seg = 1 N m = 10 erg
1 caloria = 4,18 Joule = 0,004 Btu
1 lbf.ft = 1,36 J
1 Btu = 778 lbf.ft = 1055 J
Temperatura
T(°C) = 0.556’ [T(°F) – 32]
T (Kelvin) = T(°C) + 273
