Mecânica dos Sólidos – ESTO008-13

Lista de Exercícios 1

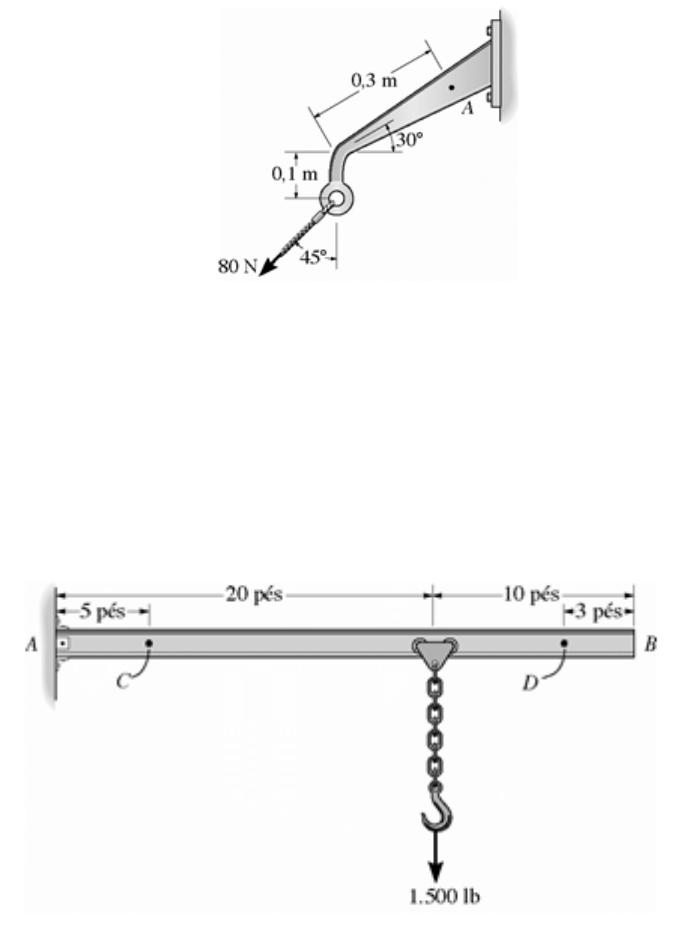

1. Uma força de 80 N é suportada pelo suporte como mostrado. Determinar a
resultante das cargas internas que atuam na seção que passa pelo ponto A.
Resposta: NA = 77,3 N; VA = 20,7 N; MA = -0,555 N.m















2. A viga AB está presa na parede e tem peso uniforme de 80 lb/pé. Se o carrinho
suporta uma carga de 1500 lb, determinar a resultante das cartas internas que
atuam nas seções transversais dos pontos C e D.
Resposta: NC = 0; VC = 3,50 kip; MC = -47,5 kip.ft; ND = 0 ; VD = 0,240 kip;
MD = -0,360 kip.ft



















3. A viga suporta a carga distribuída mostrada. Determinar a carga interna
resultante na seção transversal que passa pelo ponto C. Suponha que as reações
nos apoios A e B sejam verticais.
Resposta: NC = 0; VC = -0,870 kip; MC = 11,2 kip.ft
















4. A mesinha T usada em um avião é apoiada em cada lado por um braço. A
mesinha é acoplada ao braço em A por um pino e em B há um pino liso. (O pino
se move em um rasgo nos braços para permitir dobrar a mesinha na frente do
passageiro quando não estiver em uso.). Determinar a resultante das cargas
internas que atuam na seção transversal que passa pelo ponto C do braço quando
este suporta as cargas mostradas. Resposta: Nc = -18,2 N; Vc = 10,5 N; Mc =
9,46 N.m.




















5. A força F = 80 lb age sobre o dente de engrenagem. Determine a resultante das
cargas internas na raiz do dente, isto é, no centroide A da seção a-a. Resposta:
VA = 77,3 lb; NA = 20,7 lb; MA = 14,5 lb.pol




















6. A coluna está submetida a uma força axial de 8 kN no seu topo. Supondo que a
seção transversal tenha as dimensões mostradas na figura, determinar a tensão
normal média que atua sobre a seção a-a.
Resposta: σσσσ = 1,82 MPa






















7. A luminária de 50 lb é suportada por duas hastes de aço acopladas por um anel
em A. Determinar o ângulo de orientação de θ de AC, de forma que a tensão
normal média na haste AC seja o dobro da tensão normal média da haste AB.
Qual é a intensidade dessa tensão em cada haste? O diâmetro de cada haste é
indicado na figura.
Resposta: θθθθ = 47,4º; σσσσAC = 353 psi; σσσσAB = 177 psi















8. O eixo está submetido a uma força axial de 30 kN. Supondo que o eixo passe
pelo furo de 53 mm de diâmetro no apoio fixo A, determinar a tensão do mancal
que atua sobre o colar C. Qual é a tensão de cisalhamento média que atua ao
longo da superfície interna do colar onde ele está acoplado ao eixo de 52 mm de
diâmetro?
Resposta: σσσσ = 48,3 MPa (tensão do mancal); ττττméd = 18,4 MPa

















9. A ferramenta de dobra é usada para dobrar a extremidade do arame E. Se for
aplicada uma força de 20 lb nos cabos, determinar a tensão de cisalhamento
média no pino em A. O pino está sujeito a cisalhamento duplo e tem 0,2 pol de
diâmetro. Apenas uma força vertical é exercida sobre o arame.
Resposta: ττττ = 3,71 ksi

















10. A alavanca é presa ao eixo A por meio de uma chaveta que tem largura d e
comprimento de 25 mm. Supondo que o eixo esteja fixo e seja aplicada uma força
vertical de 200 N perpendicular ao cabo, determinar a dimensão d se a tesão de
cisalhamento admissível para a chaveta for τadm = 35 MPa.
Resposta: d = 5,71 mm














11. O suporte é apoiado por um pino retangular. Determinar a grandeza da carga
suspensa admissível P se a tensão de apoio admissível for (σb)adm = 220 MPa, o
esforço de tração admissível (σt)adm = 150 MPa e a tensão de cisalhamento
admissível τadm = 130 MPa. Suponha que t = 6 mm, a = 5 mm e b = 25 mm.
Resposta: P = 55 kN





















12. A junta de topo da figura é usada para transmitir uma força de 50 kip de uma
placa para outra. Determine a tensão normal média e a tensão de cisalhamento
média que este carregamento cria na face da solda na seção AB. Resposta: σσσσ =
3,125 ksi; ττττ = 1,80 ksi
