Durante uma aula de Biologia, a professora resolveu fazer uma experiência para identificar o mosquito Aedes Aegypti através de uma lupa. Como não dispunha desse instrumento, ela aproveitou duas lentes que havia no laboratório de Física da escola. As figuras a seguir mostram o mosquito visto a olho nu, através da lente L1 e através da lente L2. A professora se surpreendeu ao perceber que, em uma das lentes, a imagem do mosquito era reduzida (e não ampliada, conforme ela esperava que ocorresse).

L1 imagem aumentada
L2 imagem menor
Elabore uma hipótese identificando o tipo de cada lente e especifique as características de cada uma das imagens produzidas pelas lentes L1 e L2, respectivamente, segundo as seguintes características: real ou virtual, aumentada ou diminuída e direita ou invertida.
Na imagem L1, temos a hipótese de que a professora ao escolher uma lente aleatoriamente fez o uso de uma lente convergente onde a imagem é aumentada, todos os raios de luz que incidiram paralelamente ao eixo convergem os raios de luz ao eixo principal sendo denominado de ponto focal.

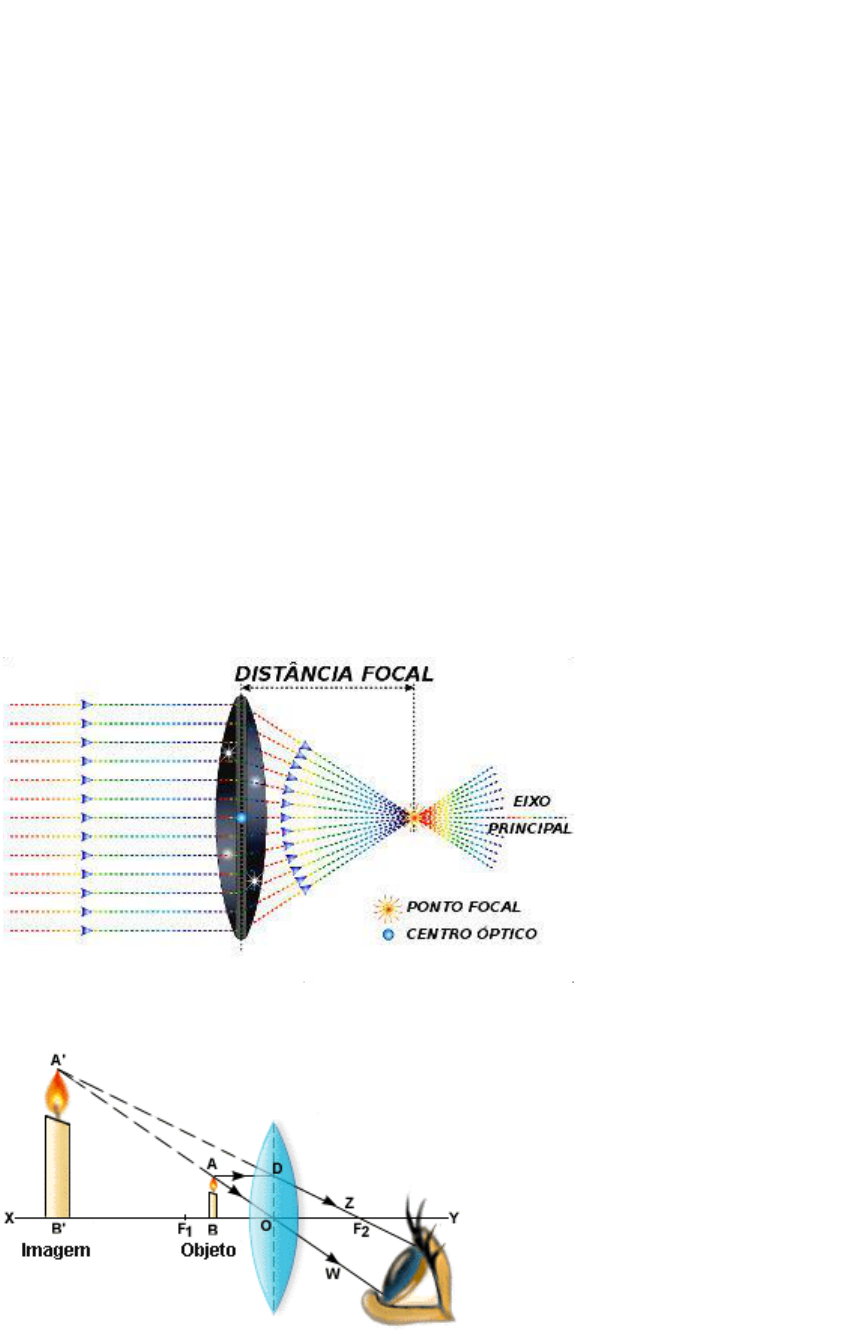

Na imagem acima podemos visualizar os raios de luzes convergindo para o eixo principal.
Exemplo da visualização do objeto na imagem L1
Assim, na imagem L1, para obter-se o aumento da imagem há de se observar que o objeto fora posicionado entre o foco e o centro óptico da lente, obtendo assim uma imagem virtual, direita e maior que objeto (aumentada).
Ex. Estes tipos de lentes são utilizadas como lupas.
Todavia na imagem L2, temos a hipótese de que a professora fez o uso de uma lente divergente onde a imagem é diminuída devido à geometria da lente, esses raios não convergem para uma região, ou seja, divergem do eixo principal.
Na imagem acima visualizamos os raios de luz divergindo do eixo principal
Exemplo da visualização do objeto na imagem L2
As lentes divergentes são capazes de formar apenas um tipo de imagem, pois, qualquer que seja a posição de um corpo diante de uma lente divergente, sua imagem é virtual, direita e menor (diminuída).
Ex. Lentes desse tipo são utilizadas para a correção da miopia.
