Centro de Informática
Universidade Federal da Paraíba

Disciplina: ​Circuitos Lógicos 2
Professores: ​Eudisley Anjos e Ewerton Salvador


Lista de Exercícios

Exercício 01: ​Um avião utiliza um sistema para monitorar seus motores através de três
sensores (temperatura, pressão e RPM (rotações por minuto ), cujo funcionamento é
descrito abaixo:
● sensor de temperatura = 0, se a temperatura for menor que 90 ​0​C
● sensor de pressão = 0 , se a pressão for menor que 1,33 N/m​2
● sensor RPM = 0, se a velocidade for menor 4800 rpm

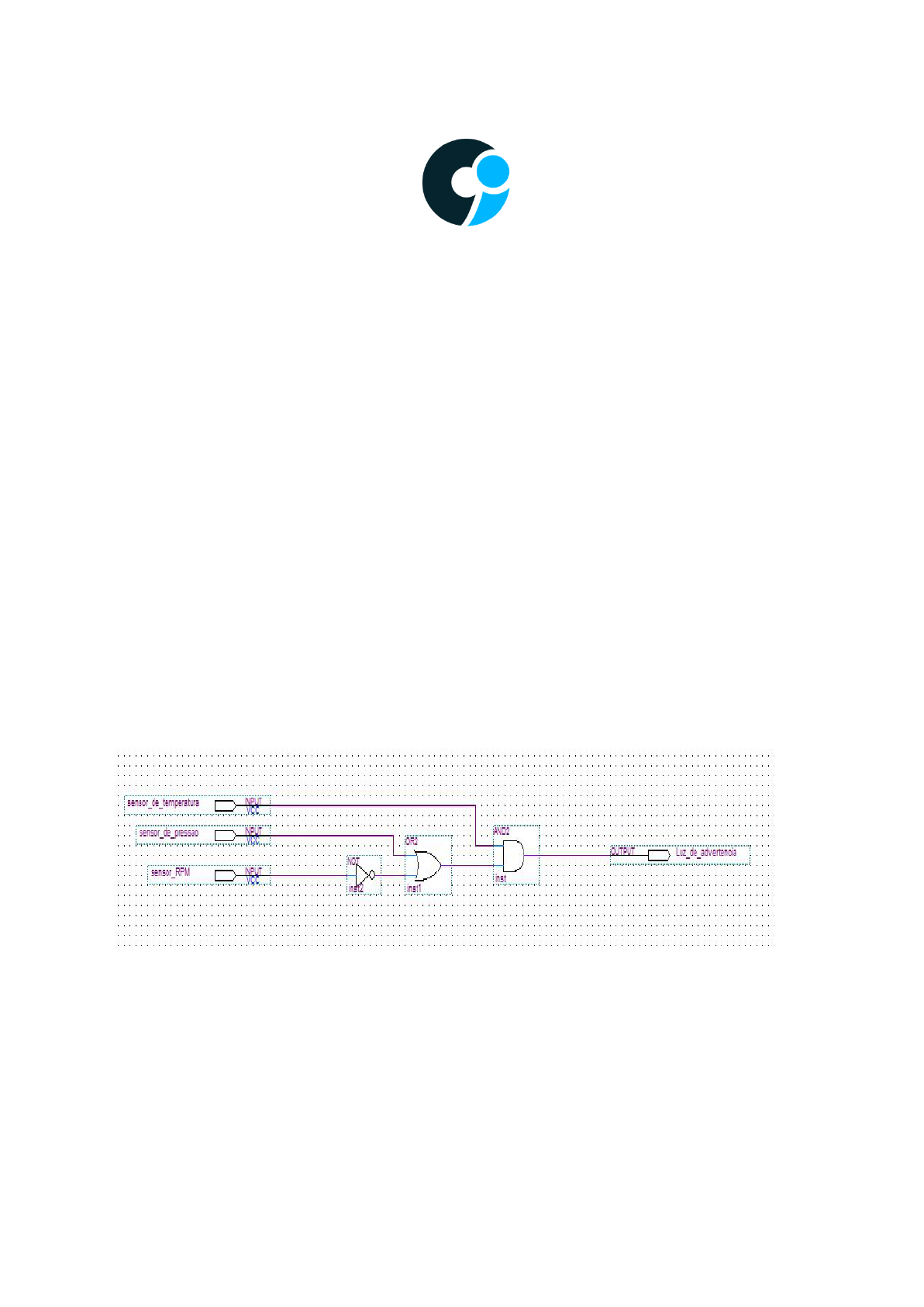

A figura abaixo mostra o circuito lógico que controla um led de advertência dentro da
cabine, para certas combinações dos sensores da turbina. Convenciona-se que um nível
lógico 1 na saída ative a luz de advertência.

Analise o circuito e responda:
a) Quais condições do motor indicam um sinal de advertência ao piloto
b) Faça a descrição Verilog do circuito.
Exercício 02: Uma empresa capta a água que necessita de um rio próximo ao seu
reservatório. Esta água é transferida ao reservatório, passando antes por uma estação de
tratamento. Sempre que o sensor de nível alto do reservatório não estiver acionado
(SNAR=0), a bomba do rio deve ser ligada (BR=1) para encher o reservatório até o sensor de

nível alto ser acionado (SNAR=1). A empresa está numa região de baixo índice pluviométrico
e o rio, às vezes, fica tão baixo que não é possível captar a água. Então, se o sensor de nível
crítico do rio não estiver acionado (SNCR=0), um alarme sonoro (AS=1) deve avisar o
operador do sistema e a bomba do rio deve ficar desligada (BR=0).
Ao mesmo tempo a caixa d’água da indústria deve ficar com seu nível sobre o sensor SC. Se
o nível da caixa d’água ficar abaixo de SC (SC=0) a bomba da caixa deve ser ligada (BC=1),
mas somente se SNBR=1.
Analisando este processo responda:
a) indique as variáveis de entrada e saída,
b) Faça a descrição Verilog do circuito resultante.

Exercício 03: ​Projete um circuito em Verilog (o mais simples possível) que receba um
número binário de quatro bits e detecte se ele é par ou não. A saída deve ser armazenada
em um registrador de 1 bit.
Exercício 04: Projete um circuito em Verilog (o mais simples possível) que receba um
número binário de quatro bits e detecte os números ímpares. A saída deve ser armazenada
em um registrador de 1 bit.
Exercício 05: ​Considerando a tabela verdade abaixo (Tabela 1), projete um circuito lógico
em Verilog para controlar um display de 7 segmentos de forma a representar os algarismos
decimais.




Dígito
Decimal
Entradas Saída (Display de 7 Segmentos)
D C B A a b c d e f g
0 0 0 0 0 1 1 1 1 1 1 0
1 0 0 0 1 0 1 1 0 0 0 0
2 0 0 1 0 1 1 0 1 1 0 1
3 0 0 1 1 1 1 1 1 0 0 1
4 0 1 0 0 0 1 1 0 0 1 1
5 0 1 0 1 1 0 1 1 0 1 1
6 0 1 1 0 1 0 1 1 1 1 1
7 0 1 1 1 1 1 1 0 0 0 0
8 1 0 0 0 1 1 1 1 1 1 1
9 1 0 0 1 1 1 1 1 0 1 1
10 1 0 1 0 x x x x x x x
11 1 0 1 1 x x x x x x x
12 1 1 0 0 x x x x x x x
13 1 1 0 1 x x x x x x x
14 1 1 1 0 x x x x x x x
15 1 1 1 1 x x x x x x x
Tabela 1 – Tabela Verdade para projeção de display de 7 segmentos

Exercício 06: ​- O display ao lado, denominado display
alfanumérico de 11 segmentos, serve para algumas letras de A a Z,
maiúscula e minúscula. Implemente o decodificador para 11
segmentos em Verilog de forma a representar as letras ( A, c, j, H, x ,
K, z, U).

Exercício 07: ​Um sistema combinacional tem uma entrada X, a
qual representa dois dígitos decimais. A saída Z é igual a 2X + 5 se X
for maior do que 4; caso contrário a saída Z é igual a X​3 ​+ 5X. Dê uma descrição Verilog do
sistema.
Exercício 08: Dê uma especificação de alto nível (Verilog) de um sistema combinacional que
computa a distância entre dois 1’s no vetor de bits de entrada (8 bits). Suponha que o vetor
tenha exatamente dois 1’s. Por exemplo se x = (1,0,1,0,0,0,0,0) então a distância é 2.
Exercício 09: Faça a descrição Verilog de um circuito que conta o número de 1's de um
vetor de entrada de 16 bits.
Exercício 10: Projete um sistema incrementador/decrementador cuja entrada seja um
número inteiro na faixa de 0 a 15. Uma entrada de controle determina se o sistema
incrementa ou decrementa Determine as entradas e saídas do circuito e faça sua descrição
em Verilog.

Exercício 11:​ Descrever em Verilog um circuito para determinar a ordem do bit ‘1’ de mais
alta significância em um vetor de entrada de 16 bits.
Exercício 12:​ Descreva um circuito em Verilog para determinar o número de bits "1" e o
número de bits "0" de um vetor de entrada de 16 bits.
Exercício 13:​ Descreva um circuito para determinar a existência da sequencia 1101 em um
vetor de entrada de 16 bits.
Exercício 14: Descreva em Verilog um circuito para executar o algoritmo tradicional de
multiplicação binária entre dois números de 4 bits, executado com sucessivos
deslocamentos do multiplicando à esquerda e soma dos produtos parciais, segundo a figura
abaixo:



Dica: ​use a instrução for, o operador de deslocamento ( <<) e a operação soma (+)

Exercício 15:​ Tomando como base o programa em C apresentado abaixo:

#include <stdio.h>
int main()
{
int fat, n;
printf("Insira um valor para o qual deseja calcular seu fatorial: ");
scanf("%d", &n);
fat = 1;
for(n; n > 1; n = n - 1)
fat = fat * n;
printf("\nFatorial calculado: %d", fat);
getch();
return 0;
}

Desenvolva um circuito com um vetor de entrada de 4 bits e um vetor de saída de 16 bits,
para calcular o fatorial da entrada, usando uma descrição comportamental em Verilog e
responda:

a) Quais as modificações que devem ser feitas para adaptar a codificação C acima em
Verilog ?
b) Qual o maior valor de entrada possível que o circuito consegue calcular o fatorial?


Exercício 17: Uma escola tem sua diretoria constituída pelos seguintes elementos: Diretor,
Vice-Diretor, Secretário e Tesoureiro. Uma vez por mês essa diretoria se reúne para decidir
sobre diversos assuntos, sendo que as propostas são aceitas ou não através de votação.
Devido ao número de elementos da diretoria ser par, o
sistema adotado é o seguinte:

1) Maioria absoluta – a proposta é aceita ou não se no mínimo três elementos
são respectivamente a favor ou contra.
2) Empate – vence o voto dado pelo diretor.

Deseja-se projetar um sistema de votação que acenda uma lâmpada, conforme
a proposta seja aprovada ou não de acordo com o esquema abaixo:


Dessa forma:
a) Determine as entradas e saídas.
b) Monte a tabela verdade do sistema.
c) Obtenha a expressão lógica minimizada.
d) Desenhe o circuito lógico correspondente .
e) Modele o circuito em Verilog




OBS: ​Além desta lista estudem bem todos os
operadores e características da linguagem Verilog
que vimos em sala e pratiquem.


Bons Estudos!
