CIRCUITOS SEQUENCIAIS
 121
Capítulo 6: Circuitos Sequenciais


1- CONTADORES ASSÍNCRONOS E SÍNCRONOS
 Circuitos contadores são aqueles cujas saídas, para uma condição inicial 0, assumem uma
combinação binária cujo equivalente decimal é igual ao número de pulsos recebidos na entrada
clock.
 A arquitetura interna de circuitos contadores é um arranjo conveniente de flip-flops.
 Uma combinação binária presente na saída do contador é denominada estado do contador.
A sequência das combinações binárias assumidas pelas saídas do contador em função dos pulsos
de clock pode ser natural (crescente – 0, 1, 2, 3, ... ou decrescente – ..., 3, 2, 1, 0) ou não natural
(3, 6, 4, 8, 2, 5, 1).

1.1- CONTADOR ASSÍNCRONO
 Quando as entradas de clock dos vários flip-flops internos são diferentes, o contador é
conhecido como contador assíncrono, figura 1. As suas saídas correspondem as saídas dos flip-
flops internos.
A entrada clock do contador corresponde a entrada clock do flip-flop mais a direita. A
saída deste flip-flop corresponde ao bit menos significativo do contador. Os flip-flops não
mudam de estado em sincronismo exato com os pulsos de clock, somente o primeiro FF
responde aos pulsos de clock. O segundo FF tem de esperar o primeiro mudar de estado antes de
comutar; o terceiro tem de esperar o segundo comutar; e assim por diante. Logo, existe um
retardo entre as respostas de FF’s consecutivos, que pode ser muito pequeno (10 a 40ns).

1 1 1 1
1 1 1 1
clock
A B C D
reset

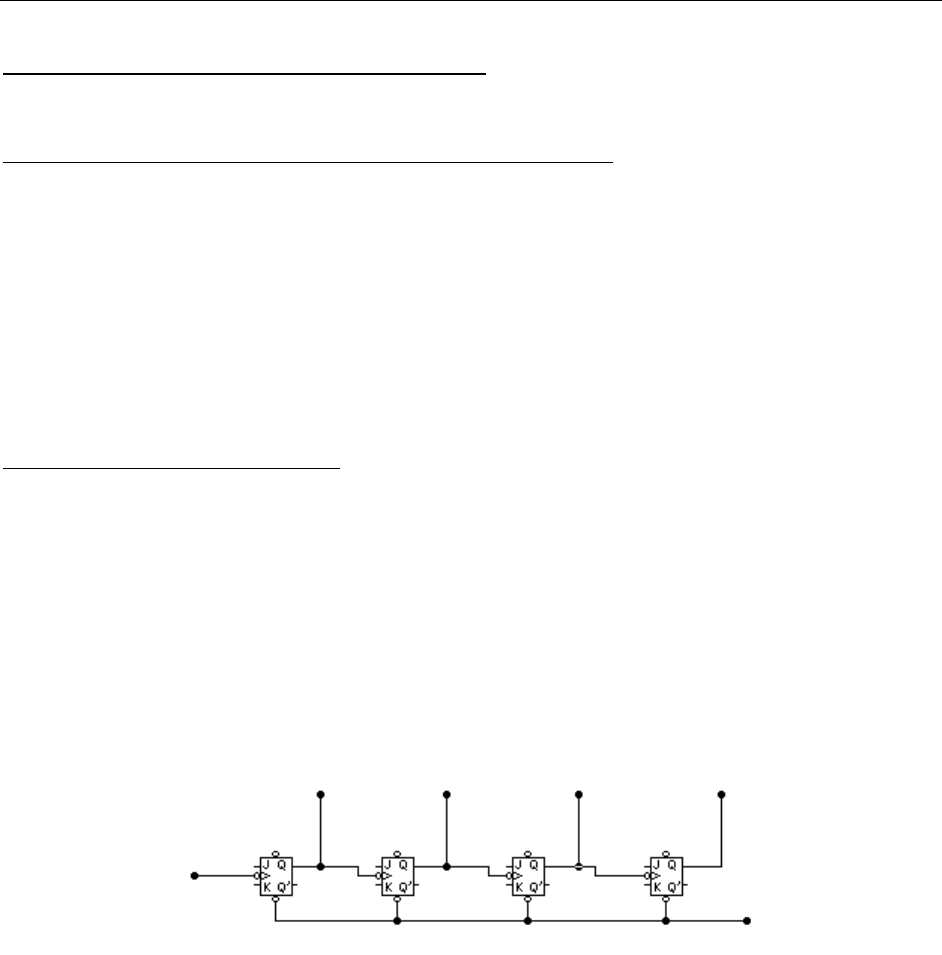

Figura 1- Contador assíncrono crescente/4bits.

A) Contador Assíncrono Crescente.
A figura 1 representa um contador assíncrono crescente. Cada FF tem suas entradas J e K
no nível lógico 1, de tal maneira que tais FF’s trocarão de estado sempre que o sinal aplicado em
suas entradas de clock for do estado ALTO para BAIXO.
A figura 3 apresenta os diagramas no tempo das saídas do contador, da entrada de clock e
a tabela de combinações do circuito da figura 2, onde:
1) estado inicial é igual a 0, ou seja, DCBA = 0000;
2) o sinal de clock possui frequência f;
3) ti corresponde ao tempo após a descida da i-ésima transição do clock;
4) o disparo dos flip-flops ocorres nas descidas dos pulsos de clock.

O projeto de um contador assíncrono crescente é simples: as saídas e entradas são,
respectivamente, ligadas e polarizadas conforme a rotina:
1) a saída de cada FF deve ser conectada a entrada clock dos FF’s seguintes;
2) as entradas J e K de todos os FF’s devem estar em nível lógico 1;
CIRCUITOS SEQUENCIAIS
 122
3) o sinal clock do contador deve acionar a entrada clock do primeiro FF.











t0 t1 t2 t3 t4 t5 t6 t7 t8 t9 t10 t11 t12 t13 t14 t15

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
(a)

Número de pulsos na Saídas
entrada clock D C B A
0 0 0 0 0
1 0 0 0 1
2 0 0 1 0
3 0 0 1 1
4 0 1 0 0
5 0 1 0 1
6 0 1 1 0
7 0 1 1 1
8 1 0 0 0
9 1 0 0 1
10 1 0 1 0
11 1 0 1 1
12 1 1 0 0
13 1 1 0 1
14 1 1 1 0
15 1 1 1 1
(b)
Figura 3- Contador assíncrono crescente. (a) formas de onda, (b) tabela de combinações.

A interligação de todas as entradas reset dos FF’s fornece uma entrada que corresponde à
linha reset do contador. Esta entrada é usada para garantir um estado inicial zero.

 O circuito opera da seguinte maneira:
1) o primeiro FF troca de estado na transição negativa da cada pulso de clock, então a saída A
tem uma frequência que é a metade da frequência do sinal de clock.
2) o segundo FF muda de estado cada vez que a saída A vai de ALTO para BAIXO, então a
saída B tem a metade da frequência da saída A e um quarto da frequência do clock.
3) o terceiro FF muda de estado cada vez que a saída B vai de ALTO para BAIXO, então a
saída C tem a metade da frequência da saída B e um oitavo da frequência do clock.
4) o quarto FF muda de estado cada vez que a saída C vai de ALTO para BAIXO, então a saída
D tem a metade da frequência da saída C e um dezesseis avos da frequência do clock.

tempo
decimal
f
f/2
f/4
f/8
f/16
clock

A

B
C

D
estado inicial
CIRCUITOS SEQUENCIAIS
 123
Usando o número apropriado de FF’s, este circuito pode dividir uma frequência por
qualquer potência inteira de 2. Com N FF’s poderemos produzir como saída do último FF uma
frequência igual a 1/2
N
 da frequência de entrada.
 Observando a figura 3, partindo do estado 0000, o contador assumirá, após o primeiro
pulso de clock (tempo t1) D=0, C=0, B=0 e A=1, que corresponde ao binário 0001 (decimal 1).
Após o segundo pulso (tempo t2) D=0, C=0, B=1 e A=0, que corresponde ao decimal 2 e assim
sucessivamente. Após 16 pulsos, o contador retornará ao estado 0000.
 Podemos mostrar como os estados dos FF’s mudam a cada aplicação de um pulso de
clock na entrada utilizando os diagramas de estados, conforme figura 4. Cada círculo representa
um dos possíveis estados, indicado pelo número binário ou decimal escrito dentro do círculo. Por
exemplo, o círculo contendo o número decimal 1 representa o estado 0001 (D=0, C=0, B=0 e
A=1). As setas conectando um círculo a outro mostram a troca de um estado para outro quando
um pulso de clock é aplicado. Observando um círculo em particular, podemos determinar o
estado precedente e o estado seguinte ao considerado.
 Nota: cada seta representa a ocorrência de um pulso de clock.
 0 1 2 3 4 5
15 14 13 12 11 10
6
9
7
8

Figura 4- Diagrama de estados de um contador assíncrono crescente.

Exercício: Implemente um contador assíncrono crescente de 4 bits utilizando FF’s do tipo D.

CONTAGEM MÓDULO-N – O contador da figura 2 tem 24=16 diferentes estados (0000 até
1111). Este contador é denominado “contador de módulo 16” ou contador MOD-16, onde o
número que segue a palavra MOD indica a quantidade de estados na sequência de contagem. Em
geral, se N flip-flops forem utilizados teremos um contador MOD-2
N
 que será capaz de contar
até 2
N
-1 antes de voltar a seu estado zero.

CONTADORES COM NÚMERO MOD < 2
N
 – O contador pode ser modificado para gerar
números MOD menores do que 2
N
, permitindo que o contador salte estados que normalmente
fazem parte da sequência de contagem. Um dos métodos mais comuns é apresentado na figura 5,
onde é mostrado um contador assíncrono crescente de 3 bits.

A B C
clock

(a)
CIRCUITOS SEQUENCIAIS
 124

 1 2 3 4 5 6 7 8 9 10 11 12










(b)
Figura 5- Contador MOD-6 criado através do reset de um contador MOD-8
quando este atinge o estado seis (110).

Sem a porta NAND o contador contará em sequência de 000 até 111 (MOD-8).
Entretanto, a presença da porta NAND vai alterar a sequência da seguinte forma:
1- A saída da porta NAND está conectada às entradas assíncronas CLEAR de cada um dos flip-
flops. Enquanto a saída da porta NAND estiver em nível ALTO, ela não afetará o contador.
Quando ela forpara BAIXO, vai resetar todos os flip-flops e o contador vai imediatamente
para o estado 000.
2- As entradas da porta NAND são as saídas dos flip-flops B e C, de forma que a saída da
NAND vai para BAIXO quando B=C=1, o que ocorre quando o contador for do estado 101
para o estado 110. Desta forma, em alguns nanosegundos, o contador irá para o estado 000.
Depois de resetados os FF’s a saída da porta NAND vai para ALTO.
3- A sequência de contagem é, portanto,
CBA – 000, 001, 010, 011, 100, 101, 110, 000, 001, ...
110 – estado temporário necessário a resetar o contador (poucos nanosegundos)

 A forma de onda na saída B contem um pico causado pela ocorrência momentânea do
estado 110 antes do reset. Este pico é muito estreito e não vai produzir nenhuma indicação
visível nas luzes indicadoras ou nos displays numéricos. Ele pode, entretanto, causar um
problema se a saída B estiver sendo usada para ativar outro circuito externo ao contador. A saída
C tem uma frequência igual a um sexto da frequência de entrada e a forma de onda não é uma
onda quadrada simétrica (50% do ciclo em 1 e 50% do ciclo em 0) por que ela só está no nível
ALTO durante dois ciclos do clock e permanece em nível BAIXO durante quatro ciclos.
 A figura 6 apresenta o diagrama de estados para o contador MOD-6.

 0
 1
2
3
4
5
6
7
estado
temporário

Figura 6- Diagrama de estados para o contador MOD-6.

clock

A

B
C

saída da
NAND
CIRCUITOS SEQUENCIAIS
 125
 O contador de décadas é o circuito que efetua a contagem, em números binários, de zero
a nove (0000 a 1001), figura 7. Para que o contador conte somente de 0 a 9, quando ocorrer nos
terminais de saída o estado
1020123 101010QQQQ 
 deve-se jogar um pulso zero na entrada
clear e assim o contador logo após o décimo pulso reiniciará a contagem.

 Q0 Q1 Q2 Q3
clock
Obs: poderíamos usar
apenas uma porta NAND
com as duas entradas,
Q3 e Q1, que valem “1”.
J=K=1

Figura 7- Contador de década assíncrono

 Podemos fazer um contador contar de 0 a um número n qualquer verificando quais as
saídas do contador para o caso seguinte a n e colocarmos estas saídas numa porta NAND e a
saída desta porta ligarmos nas entradas CLEAR dos flip-flops do contador.

B) Contador Assíncrono Decrescente.
Um contador assíncrono decrescente pode ser obtido de dois arranjos diferentes:
1) Modificando o arranjo da figura 2 de tal forma que as entradas clock dos estágios mais
significativos sejam obtidas das saídas
Q
 e as saídas dos contador sejam tiradas das saídas Q
dos flip-flops, conforme figura 8(a).
2) Os circuitos dos flip-flops forem organizados de forma similar ao da figura 2, contudo,
considerando como saídas do contador as saídas
Q
 dos flip-flops, conforme figura 8(b).
 A B C D
clock
J=K=1 reset
(a)
clock
 A B C D
J=K=1 reset
(b)

Figura 8- Contador assíncrono decrescente.

A figura 9 apresenta os diagramas no tempo das saídas do contador e da entrada de clock
do circuito da figura 8 e o diagrama de estados, onde:
1) estado inicial é igual a 0, ou seja, DCBA = 0000;
2) o sinal de clock possui frequência f;
3) ti corresponde ao tempo após a descida da i-ésima transição do clock;
4) o disparo dos flip-flops ocorres nas descidas dos pulsos de clock.
CIRCUITOS SEQUENCIAIS
 126











 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 15
(a)
Nota: cada seta representa a ocorrência de um pulso de clock.
 0 1 2 3 4 5
15 14 13 12 11 10
6
9
7
8

(b)
Figura 9- Diagramas no tempo e diagrama de estados do contador assíncrono decrescente

C) Contador Assíncrono Crescente/Decrescente (up/down)
Pode-se juntar as duas funções no mesmo contador. Inclui-se um circuito combinacional
com a função de escolha entre os dois modos de funcionamento (ordem crescente ou ordem
decrescente), conforme figura 10.
 Um nível lógico “1” na entrada de controle faz com que as portas AND do lado Q fiquem
habilitadas e os sinais se propaguem das saídas Q para as entradas de clock dos flip-flops e o
contador opera em ordem crescente. As portas AND do lado
Q
 permanecem bloqueadas durante
este tempo (0 na saída). Quando o nível lógico na entrada de controle é “0”, ficam habilitadas as
portas AND do lado
Q
 e bloqueadas as portas do lado Q. Os sinais das saídas do lado
Q

passam para as entradas de clock e o contador opera em ordem decrescente.

 A B C
clock
J=K=1
reset
controle 1 crescente / 0 decrescente (up/down)

Figura 10- Contador assíncrono crescente/decrescente (up/down)

D) Retardo de Propagação em Contadores Assíncronos
Os contadores assíncronos são também chamados de contadores “ripple” e são o tipo
mais simples de contadores binários pois requerem o menor número de componentes. Entretanto,
eles tem uma grande desvantagem que é causada pelo princípio básico de operação. Cada flip-
decimal
clock

A

B
C

D
CIRCUITOS SEQUENCIAIS
 127
flop é ativado pela transição na saída do flip-flop precedente. Devido ao tempo de retardo de
propagação do sinal (tpd) inerente a cada flip-flop, o segundo flip-flop não vai responder enquanto
não passar um tempo tpd após o primeiro flip-flop receber uma transição ativa do clock; o terceiro
flip-flop só vai responder depois de passado um tempo igual a 2 x tpd após aquela transição do
clock e assim por diante. Ou seja, os retardos de propagação doa flip-flops acumulam-se de
maneira que o N-ésimo flip-flop não pode mudar de estado enquanto não ocorrer um tempo igual
a N x tpd após a ocorrência da transição do clock.
Os contadores assíncronos apresentam falhas quando operados em altas frequências
devido aos tempos de propagação dos flip-flops. Para evitar problemas na utilização de
contadores assíncronos, o período entre os pulsos da entrada deve ser maior do que o retardo de
propagação total do contador. Isto é Tclock  N x tpd, onde N é o número de flip-flops.
 Assim, contadores assíncronos não são úteis em frequências muito altas,
especialmente para um número grande de bits.

1.2- CONTADOR SÍNCRONO
 Os problemas encontrados com contadores assíncronos são causados pelo acúmulo dos
retardos de propagação dos flip-flops. Estas limitações podem ser superadas com o uso de
contadores síncronos, ou paralelos, nos quais todos os flip-flops são ativados simultaneamente
pelos pulsos de entrada do clock. Já que os pulsos de entrada são aplicados a todos os flip-flops,
deve ser usado algum meio para controlar quando um flip-flop deve comutar. Isto é feito através
das entradas J e K, figura 11, para um contador de quatro bits síncrono MOD-16.

A) Contador Síncrono Crescente
A figura 11 apresenta um contador síncrono crescente de quatro bits.
 1 Q0 Q1 Q2 Q3
 1
clock

Figura 11- Contador síncrono crescente MOD-16

 O princípio básico de operação de um contador síncrono é: As entradas J e K dos flip-
flops estão conectadas de forma que só aqueles flip-flops que deverão comutar em determinada
transição negativa vão ter J=K=1 quando tal transição vier a ocorrer.
 A tabela abaixo apresenta a sequênciade contagem da figura 11. A sequência de
contagem mostra que o primeiro flip-flop tem que trocar de estado a cada transição negativa,
desta forma as entradas J e K estão sempre em nível lógico ALTO. O segundo flip-flop deve
trocar de estado a cada transição negativa que ocorra enquanto A=1, o que é conseguido
conectando-se a saída do primeiro flip-flop nas entradas J e K do segundo de forma que J=K=1
quando A=1. O terceiro flip-flop tem de trocar de estado a cada transição negativa que ocorra
enquanto A=B=1, o que é garantido com a conexão do sinal A.B às entradas J e K do terceiro
flip-flop. De maneira semelhante, o quarto flip-flop tem que trocar de estados a cada transição
negativa que ocorre enquanto A=B=C=1, o que é feito com a conexão de A.B.C às entradas J e
K deste flip-flop.
CIRCUITOS SEQUENCIAIS
 128

contagem Q3 Q2 Q1 Q0
0 0 0 0 0
1 0 0 0 1
2 0 0 1 0
3 0 0 1 1
4 0 1 0 0
5 0 1 0 1
6 0 1 1 0
7 0 1 1 2
8 1 0 0 0
9 1 0 0 1
10 1 0 1 0
11 1 0 1 1
12 1 1 0 0
13 1 1 0 1
14 1 1 1 0
15 1 1 1 1

 Nos contadores síncronos os retardos de propagação dos flip-flops não se adicionam para
produzir o retardo total, como nos contadores assíncronos, pois todos os flip-flops mudam de
estado simultaneamente. O tempo de resposta total de um contador síncrono é o tempo que leva
para comutar um flip-flop mais o tempo de propagação dos novos níveis lógicos através de uma
porta AND para alcançar as entradas J e K. Isto é: retardo total=tpd do flip-flop + tpd da porta AND.
Isto significa que um contador síncrono pode operar com uma frequência de entrada muito maior
que um contador assíncrono com o mesmo número de flip-flops.

B) Contadores Síncronos Decrescentes e Crescentes/Decrescentes
Um contador síncrono decrescente é obtido através do uso da saída invertida dos flip-
flops para ativar as entradas J e K seguintes.
Para formar um contador paralelo crescente/decrescente, figura 12, as entradas de
controle (contagem-crescente e contagem-decrescente) são usadas para controlar se as saídas
normais dos flip-flops ou as saídas invertidas são alimentadas pelas entradas J e K dos flip-flops
seguintes. Um “1”na linha contagem-crescente enquanto contagem-decrescente=0 habilita as
portas AND 1 e 2 e desabilita as portas AND 3 e 4, fazendo com que o contador conte de
maneira crescente (000 até 111). A ação contrária tem lugar quando contagem-crescente=0 e
contagem-decrescente=1 (conta de maneira decrescente de 111 até 000).

 contagem-crescente
 1 Q0
 1
 Q0
 contagem-decrescente
clock

Figura 12- Contador síncrono crescente/decrescente

CIRCUITOS SEQUENCIAIS
 129
C) Projeto de Contadores Síncronos
Existem vários CI’s contadores que podem ter suas sequências de contagem alteradas de
alguma forma. Existem situações onde é necessário um contador que siga uma sequência que não
seja uma sequência binária, por exemplo 000, 010, 001, 110, 000, ....
Existem vários métodos para projeto de contadores que seguem sequências arbitrárias e
podem ser utilizados qualquer tipo de flip-flop.

Idéia básica: Nos contadores síncronos, todos os flip-flops são ativados pelo clock ao mesmo
tempo. Se usarmos um flip-flop J-K, antes de cada pulso de clock cada entrada J e K de cada flip-
flop do contador deve estar no nível correto para assegurar que cada flip-flop vai para o estado
correto. O projeto de um contador síncrono é o projeto de um circuito lógico que decocifica os
vários estados de um contador para suprir os níveis lógicos nas entradas dos flip-flops. As
entradas para estes circuitos decodificadores virão das saídas de um, ou mais, dos flip-flops.

Exemplo: Projetar o contador síncrono conforme a sequência da tabela abaixo.

C B A
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
0 0 0
 etc

1
o
 passo: Formulação do problema e determinação do diagrama de estados.
 Através da tabela verificamos que são necessários três flip-flops. A sequência da tabela
não inclui os estados 101, 110 e 111. Estes estados serão chamados de estados indesejáveis.
 Na obtenção do diagrama de estados mostraremos todos os possíveis estados, incluindo
aqueles que não fazem parte da sequência de contagem desejada. A idéia usada neste diagrama é
a inclusão dos estados indesejáveis. Eles serão incluídos no projeto para o caso de o contador ir
acidentalmente para um destes estados durante a partida ou devido a ruído. O projetista pode
escolher ter cada um destes estados indesejáveis indo para qualquer estado na aplicação do pulso
de clock seguinte. Aqui, escolhemos todos indo para o estado 000 de onde a sequência correta
será gerada.

 q0
 q1
q2q3
q4
q5
q6
q7 q0=000
q1=001
q2=010
q3=011
q4=100
q5=101
q6=110
q7=111


2
o
 passo: Determinação da tabela de estados.
 Nesta tabela são apresentados os estados atuais e os estados após a transição dos pulsos
de clock, chamados de próximo estado. Eles são obtidos a partir do diagrama de estados
apresentado acima. Por exemplo, se o estado atual é 000 teremos como próximo estado 001.
CIRCUITOS SEQUENCIAIS
 130
 Os estados indesejáveis 101, 110 e 111 são apresentados na tabela e todos tem como
próximo estado 000.

estado atual próximo estado
q0 q1
q1 q2
q2 q3
q3 q4
q4 q0
q5 q0
q6 q0
q7 q0

3
o
 passo: Obtenção da tabela de transição.
 Nesta tabela substituímos os termos qo, q1, ... pelas saídas dos flip-flops com a
combinação binária correspondente.

estado atual próximo estado
Q1 Q2 Q3 Q1(o+1) Q2(o+1) Q3(o+1)
0 0 0 0 0 10
0 0 1 0 1 0
0 1 0 0 1 1
0 1 1 1 0 0
1 0 0 0 0 0
1 0 1 0 0 0
1 1 0 0 0 0
1 1 1 0 0 0

4
o
 passo: Escolha do tipo de flip-flop.
 Pode ser utilizado qualquer um dos flip-flops estudados. Escolheremos o FF J-K.
Tabela de excitação do FF J-K Q0 Q0+1 J K
0 0 0 x
0 1 1 x
1 0 x 1
1 1 x 0


5
o
 passo: Determinação dos circuitos combinacionais para as excitações.
 Adicione uma coluna a tabela de transição para cada uma das entradas J e K. Para cada
estado atual, indique os níveis necessários em cada uma das entradas J e K, a fim de produzir a
transição para o próximo estado. Os valores das entradas J e K são obtidos através do uso da
tabela de excitação para o flip-flop JK.

CIRCUITOS SEQUENCIAIS
 131
Tabela de transição do circuito
estado atual próximo estado excitações
Q1 Q2 Q3 Q1(o+1) Q2(o+1) Q3(o+1) J1 K1 J2 K2 J3 K3
0 0 0 0 0 1 0 x 0 x 1 x
0 0 1 0 1 0 0 x 1 x x 1
0 1 0 0 1 1 0 x x 0 1 x
0 1 1 1 0 0 1 x x 1 x 1
1 0 0 0 0 0 x 1 0 x 0 x
1 0 1 0 0 0 x 1 0 x x 1
1 1 0 0 0 0 x 1 x 1 0 x
1 1 1 0 0 0 x 1 x 1 x 1

 A tabela acima lista seis entradas J e K. temos que considerar cada uma delas como uma
saída d seu próprio circuito lógico com entradas dos três flip-flops. A seguir temos que projetar o
circuito para cada uma delas. Para projetar os circuitos para cada uma das entradas J e K
precisamos olhar para os estados atuais e os níveis desejados em cada entrada J e K para cada
caso. Montamos o mapa de Karnaugh para cada entrada J e K e obtemos a equação minimizada.

Equação final para cada excitação Q2Q3 Q2Q3 Q2Q3 Q2Q3
Q1 1
Q1 x x x x
321 Q.QJ 

Q2Q3 Q2Q3 Q2Q3 Q2Q3
Q1 x x x x
Q1 1 1 1 1
1K1 
 Q2Q3 Q2Q3 Q2Q3 Q2Q3
Q1 1 x x
Q1 x x
132 Q.QJ 

Q2Q3 Q2Q3 Q2Q3 Q2Q3
Q1 x x 1
Q1 x x 1 1
3122 QQ.QK 
 Q2Q3 Q2Q3 Q2Q3 Q2Q3
Q1 1 x x 1
Q1 x x
13 QJ 

Q2Q3 Q2Q3 Q2Q3 Q2Q3
Q1 x 1 1 x
Q1 x 1 1 x
1K3 

6
o
 passo: Circuito final.1 1
clock

CIRCUITOS SEQUENCIAIS
 132
 Este mesmo processo de projeto pode ser usado para contadores com qualquer número de
bits e qualquer sequência arbitrária. A única restrição sobre a sequência é que ela não pode
conter o mesmo estado mais de uma vez dentro de um ciclo completo antes de repetir. Por
exemplo, a sequência 000, 001, 011, 001, 100 não vai funcionar por que o estado 001 aparece
mais de uma vez. Isto faz sentido, já que o nosso método de projeto não pode manipular um
estado atual 001 que tem dois próximos estados diferentes.

D) Contador em Anel
 Este contador deve gerar a seguinte sequência, figura 12.
Q3 Q2 Q1 Q0
0 0 0 1
0 0 1 0
0 1 0 0
1 0 0 0
0 0 0 1
0 0 1 0
etc

q0=0001
q1=0010
q2=0100
q3=1000
 q1
q2q3
q0

Figura 12- Sequência do contador em anel.

 Note-se a simetria diagonal quando um bit é deslocado em uma fileira de 4. Vamos
estudar o comportamento das entradas J e K perante a sequência apresentada.
 A sequência básica de contagem inclui somente 4 estados dos 16 estados possíveis, com o
nível 1 circulando nas saídas do contador. Logo, os outros estados são irrelevantes.

Tabela de excitação do FF J-K Q0 Q0+1 J K
0 0 0 x
0 1 1 x
1 0 x 1
1 1 x 0


estado atual próximo estado excitações
Q3 Q2 Q1 Q0 Q3(o+1) Q2(o+1) Q1(o+1) Q0(o+1) J3 K3 J2 K2 J1 K1 J0 K0
0 0 0 1 0 0 1 0 0 x 0 x 1 x x 1
0 0 1 0 0 1 0 0 0 x 1 x x 1 0 x
0 1 0 0 1 0 0 0 1 x x 1 0 x 0 x
1 0 0 0 0 0 0 1 x 1 0 x 0 x 1 x
CIRCUITOS SEQUENCIAIS
 133
Equação final para cada excitação
Q1Q0 Q1Q0 Q1Q0 Q1Q0
Q3Q2 x x
Q3Q2 1 x x x
Q3Q2 x x x x
Q3Q2 x x x x
23 QJ 

Q1Q0 Q1Q0 Q1Q0 Q1Q0
Q3Q2 x x 1
Q3Q2 x x x x
Q3Q2 x x x x
Q3Q2 x x x
12 QJ 


Q1Q0 Q1Q0 Q1Q0 Q1Q0
Q3Q2 x 1 x x
Q3Q2 x x x
Q3Q2 x x x x
Q3Q2 x x x
01 QJ 

Q1Q0 Q1Q0 Q1Q0 Q1Q0
Q3Q2 x x x
Q3Q2 x x x
Q3Q2 x x x x
Q3Q2 1 x x x
30 QJ 

K3 = K2 = K1 = K0 = 1
 Circuito Final:
 Q0 Q1 Q2 Q3
Vcc
clock


 O contador em anel é geralmente representado na forma de um circuito padronizado
chamado registrador de deslocamento (shift-register). Para a obtenção deste circuito não
utilizamos todas as condições irrelevantes para a obtenção das expressões das variáveis de
excitação K3 a K0. Utilizando somente algumas das condições irrelevantes obteremos:
30011223 QKQKQKQK 


 Q0 Q1 Q2 Q3
clock


As entradas preset e clear dos FF’s podem ser utilizadas para iniciar a contagem em um
dos estados existentes. Podemos também fazer com que o contador entre na sequência descrita
mesmo assumindo qualquer estado inicial (estados irrelevantes: 0, 3, 5, 7, 9, 11, 12, 13, 14 e 15).
CIRCUITOS SEQUENCIAIS
 134
A porta AND é usada para garantir uma auto-correção, ou seja, após um certo número de pulsos,
a sequência original é alcançada. Este procedimento resulta no circuito abaixo:

 Q0 Q1 Q2 Q3
 1
clock


 As saídas do contador em anel podem ser usadas para comandar sequencialmente quatro
pontos diferentes de um sistema. Por exemplo, para ligar e desligar máquinas elétricas e acionar
circuitos de alarme. É claro que cada saída digital não pode acionar diretamente um desses
sistemas sem antes passar por um estágio de potência.

E) Contador JOHNSON
 A figura 13 apresenta um contador síncrono de 4 bits e sua tabela de combinações,
conhecido como contador Johnson (ou contador em anel torcido).

 Q0 Q1 Q2 Q3
clock

clock Q3 Q2 Q1 Q0
1
o
0 0 0 0
2
o
0 0 0 1
3
o
0 0 1 1
4
o
0 1 1 1
5
o
1 1 1 1
6
o
1 1 1 0
7
o
1 1 0 0
8
o
1 0 0 0
9
o
0 0 0 0

Figura 13- Contador Johnson

 O estado inicial 0000 é garantido através das entradas reset dos FF’s. O circuito foi
projetado para garantir uma sequência de contagem igual a 0, 1, 3, 7, 15, 14, 12, 8, 0. Desta
forma o circuito opera apenas com 8 estados dos 16 possíveis.
 Para forçarmos o contador a seguir a sequência desejada, caso ele caia em um dos estados
irrelevantes (2, 4, 5, 6, 9, 10, 11, 13) podemos utilizar o circuito abaixo.

CIRCUITOS SEQUENCIAIS
 135
 Q0 Q1 Q2 Q3
clock


As portas AND são usadas para garantir a auto-correção. Como, neste caso, podem
ocorrer mais de um nível 1 por vez, as saídas não devem ser usadas diretamente para comandar
sequencialmente pontos diferentes de um sistema. Antes elas devem comandar as entradas de um
decodificador decimal cujas saídas são usadas para comandar os vários pontos do sistema.
 Note que este contador possibilita duas vezes mais estados que o contador em anel com o
mesmo número de bits. Desta forma pode comandar duas vezes mais pontos de um sistema.
Contudo, com o contador Johnson precisamos usar um decodificador nas suas saídas, tornando o
sistema de comando complexo.
 O número de entradas das portas AND são um número inteiro r obtido da divisão n/3 –
onde n é igual ao número de FF’s do contador. Se n/3 for igual a um núemro fracionário, use
para r o inteiro imediatamente superior (se n = 4, r = 4/3 = 1,33  r = 2). As r’s saídas do
contador a serem usadas como entradas das portas AND são as r’s saídas mais significativas.

2- Circuitos Integrados Comerciais

 Contadores assíncronos:

7493 contador binário de 4 bits, responde na transição negativa do clock, é composto por
duas seções: contador módulo 2 (1 FF) e contador módulo 8 (3 FF) que podem ser
usados em separado ou em cascata.
7490 contador BCD, responde na transição negativa do clock, é composto por duas
seções: contador módulo 2 (1 FF) e contador módulo 5 (3 FF) que podem ser
usados em separado ou em cascata.
7492 contador de módulo 12, responde na transição negativa do clock, é composto por
duas seções: contador módulo 2 (1 FF) e contador módulo 6 (3 FF) que podem ser
usados em separado ou em cascata, fornece pulsos de saída simétricos, muito usado
em circuitos temporizadores.

 Contadores síncronos:

74160 e
40160
contador em ordem crescente, responde na transição positiva do clock, entradas
preset sincronizadas na subida do clock.
74162 e
40162
contador em ordem crescente, responde na transição positiva do clock, entradas
reset sincronizadas na subida do clock.
74193 e
40193
contador binário (4 bitis) crescente/decrescente, possui duas entradas de clock
(uma para a contagem cerescente e uma para a decrescente.
74191 contador binário crescente/decrescente, responde na transição positiva do clock


CIRCUITOS SEQUENCIAIS
 136
3- REGISTRADORES
 Um arranjo conveniente de flip-flops é responsável por um tipo de circuito que retém
(armazena) uma informação binária por uma duração de tempo qualque desejada. Tais circuitos
recebem a denominação de registradores (registers). O número de flip-flops envolvido em um
registrador é, no mínimo, igual ao número de bits da informação a ser armazenada.

A) Registrador com Carga Paralela
 O circuito da figura 14 permite o armazenamento da informação XYZW. Quando ocorre
uma transição positiva do sinal de clock, os níveis lógicos presentes nas entradas (X, Y, Z e W)
são simultaneamente copiados, respectivamente, nas saídas P, Q, R e S, onde ficam
armazenados. Por exemplo, se antes da transição positiva do clock temos XYZW = 1100, então
após a transição teremos PQRS=1100.
 A informação armazenada só será perdida se ocorrer um dos seguintes casos: a) falta de
alimentação, b) ocorrência de ruído, c) nova transiçãodo clock para XYZW diferente de 1100.
 Pelo fato dos bits colocados nas entradas de dados serem armazenados ao mesmo tempo,
o circuito é conhecido como registrador paralelo.
 Uma informação paralela é a informação na qual todos os bits se apresentam
simultaneamente e necessita tantos fios quantos forem os bits contidos na informação.

local de
dados armazenamento
 X P
clock entradas saídas
 Y Q
 W R
 Z S clock
(a) (b)
R
E
G
X P
Y Q
W R
Z S

Figura 14- Registrador paralelo: (a) circuito, (b) símbolo

B) Registrador Série
 O circuito da figura 15 apresenta um arranjo de flip-flops que permite o armazenamento
sequencial, ou seja, não ao mesmo tempo, dos 4 bits da informação binária. Ele é conhecido
como registrador série.
 Uma informação série é aquela que utiliza apenas um fio sendo que os bits de informação
vem sequencialmente um após o outro.
 P Q R S
 X
clock
(a)
X
 P Q R S saídas
entrada
série
clock
(b)

Figura 15- Registrador série: (a) circuito, (b) símbolo
CIRCUITOS SEQUENCIAIS
 137
 Quando ocorre uma transição positiva na linha de clock, o nível lógico presente na
entrada X é copiado na saída P, o bit que estava em P é copiado em Q, o que estava em Q é
copiado em R e o que estava em R é copiado em S. O conteúdo original de S é perdido.
 Assim, após uma transição positiva na linha de clock, o bit externo X é armazenado no
registrador e a informação presente em PQRS sofre um deslocamento para a direita. Por causa
deste deslocamento, o circuito é conhecido como registrador de deslocamento (shift-register).
 Neste tipo de registrador, os n bits da informação não são armazenados ao mesmo tempo.
A cada pulso na linha de clock, um bit de cada vez é armazenado. Este armazenamento será de
acordo com a ordem de significação.

ARMAZENAMENTO DE DADOS – A seguir apresentaremos a rotina para o armazenamento
da informação 1010 em um registrador de deslocamento.
1) Coloque o bit menos significativo (no caso, bit 0) na entrada X;
2) Aplique um pulso completo na linha de clock. Com isso, a saída P assume nível 0;
3) Coloque o bit seguinte, em ordem de significação (no caso, bit 1) na entrada X;
4) Aplique um novo pulso na linha clock. Com isso ocorre um deslocamento interno, de tal
forma que a saída Q assume nível 0 (valor de P antes da aplicação do segundo pulso)
enquanto P assume 1 (cópia de X);
5) Repita os passos 3 e 4 até que todos os 4 bits sejam armazenados.
 Em resumo, a rotina consiste de: 1) atualização de X; 2) aplicação de pulso na linha
clock; 3) nova atualização; 4) novo pulso; e assim sucessivamente, até que sejam aplicados
tantos pulsos quanto for o número de saídas do registrador.
A tabela abaixo ilustra o procedimento acima sugerido.

N
o
 de pulsos aplicados
na linha clock
nível lógico em X,
antes do pulso clock
saídas
P Q R S
comentário
0 * * condição inicial
0 0 * X = 0 (bit LSB)
1 0 0 * * * P = X = 0 (deslocamento)
 1 0 * * * X = 1 (atualização)
2 1 1 0 * * Q = 0; P = X = 1
 0 1 0 * * X = 0 (atualização)
3 0 0 1 0 * R = 0; Q = 1; P = X = 0
 1 0 1 0 * X = 1 (atualização)
4 1 1 0 1 0 P = 1; Q = 0; R = 1; S = 0

Na figura 16 implementamos um registrador de deslocamento com flip-flops J-K.
Observe que os FF são conectados de maneira que a saída Q3 seja deslocada para Q2, a de Q2
para Q1 e a de Q1 para Q0, o que significa dizer que, na ocorrência de um pulso de clock, cada FF
assume o nível lógico que estava presente na saída do FF a sua esquerda, imediatamente antes da
transição considerada. O FF Q3 recebe um valor que vai depender das condições presentes nas
entradas J e K, no momento da ocorrência do pulso de deslocamento. As formas de onda
mostram como os dados de entrada são deslocados da esquerda para a direita, de FF para FF,
quando o pulso de deslocamento é aplicado.

CIRCUITOS SEQUENCIAIS
 138
J
Q3
Q3
K
SET
CLR
J
Q2
Q2
K
SET
CLR
J
Q1
Q1
K
SET
CLR
J
Q0
Q0
K
SET
CLR
ENTRADA
SERIAL
CLOCK
1
1
Q3 Q2 Q1 Q0


ENTRADA
SERIAL
1 432CLOCK
 Q
3
 Q
2
 Q
1
 Q
0
65
1 1 00 0 1

Figura 16- Um registrador de deslocamento de quatro bits

C) Terminais – Os terminais de entrada e saída dos registradores possuem denominações
específicas comuns a todos os fabricantes de circuitos integrados.
 A figura 17 apresenta um registrador, com 4 bits, que pode funcionar como registrador
série ou paralelo.
 entradas paralelas
 a b c d
P Q R S
 X
clock
 entrada reset

Figura 17- Registrador típico

1) Entrada série (serial-in) – Terminal existente somente para registradores de deslocamento.
Corresponde à entrada do flip-flop no qual é conectada a linha externa , ou seja, entrada X.
2) Entradas paralelas (parallel-in) – Terminais existentes apenas para os registradores cm carga
paralela, onde a informação é armazenada de uma só vez. Corresponde as entradas abcd da
figura 16 (entradas XYZW da figura 14). Para garantir a carga paralela devemos primeiro
ressetar o registrador e, a seguir, colocar a informação a ser armazenada nas entradas set
abcd. Note que as entradas reset e set operam em nível 0.
3) Saída serial (serial-out) - Terminal existente somente para registradores de deslocamento.
Corresponde à saída do último flip-flop, saída S na figura 17 e 15.
CIRCUITOS SEQUENCIAIS
 139
4) Saída paralela (parallel-out) – Quando no registrador é permitido o acesso a todas as saídas
dos flip-flops internos, tais saídas são conhecidas como saídas paralelas. Por exemplo, as
saídas PQRS das figuras 14 e 17.

D) Classificação
1) Quanto a forma de manipulação dos dados
a) Registrador tipo entrada série/saída série (serial-in/serial-out) – Quando temos acesso aos
terminais entrada série e saída série.
b) Registrador tipo entrada série/saída paralela (serial-in/parallel-out) – Quando temos acesso
aos terminais entrada série e saídas paralelas (figuras 15–registrador de deslocamento e 17).
c) Registrador tipo entrada paralela/saída paralela (parallel-in/parallel-out) – Quando temos
acesso aos terminais entradas paralelas e saídas paralelas (figuras 14 e 17).

2) Quanto a direção de deslocamento – O deslocamento da informação no shift-register pode
ocorrer de uma das três formas abaixo:
a) Deslocamento para a esquerda – conhecido como shift-left;
b) Deslocamento para a direita – conhecido como shift-right;
c) Deslocamento bidirecional - shift-right/left. Neste caso, possui uma entrada de controle que
permuta o funcionamento como right ou left.

3) Quanto a capacidade de armazenamento – Este parâmetro está relacionado com o número de
bits que pode ser armazenado no registrador. Por exemplo, no caso das figuras 14, 15 e 17, os
registradores possuem uma capacidade para armazenamento igual a quatro. O número de bits
armazenado é igual ao número de flip-flops do registrador.

E) Aplicações Especiais – Os registradores podem ser organizados para obtenção de um
registrador equivalente com maior número de bits. Também as informações armazenadas em um
registrador podem ser transferidas facilmente para outro registrador.

1) Cascateamento e paralelismo – Por exemplo, podemos organizar dois shift-registers para a
obtenção de um circuito equivalente a um shift com 8 bits: a) através de cascateamento de
registradores do tipo série, figura 18; b) através do paralelismo entre registradores paralelos,
figura 19.

X1
 PQ R S saída série
entrada
série
clock REG1
X2
 P Q R S saídas
 REG2

Figura 18- Cascateamento de shift-register

CIRCUITOS SEQUENCIAIS
 140
entradas saídas
clock
R
E
G
X P
Y Q
W R
Z S
R
E
G
A F
B G
C H
D K

Figura 19- Paralelismo de registradores

2) Comunicação entre registradores – O objetivo é a transferência de conteúdos entre
registradores. O termo transferir é usado quando queremos nos referir ao envio do conteúdo de
um registrador A para um registrador B sem a necessidade de manutenção do conteúdo de A. O
termo cópia é usado quando queremos nos referir ao envio do conteúdo de A para B mantendo-
se o conteúdo do registrador A. A figura 20 apresenta um circuito para transferência entre
registradores com carga paralela e a figura 21 para registradores série.

clock
R
E
G
1
X P
Y Q
W R
Z S
R
E
G
2
A F
B G
C H
D K

Figura 20- Comunicação entre registradores paralelos

registrador A registrador B
 entrada A2 A1 A0 B2 B1 B0
clock

Figura 21- Transferência serial de informação de um registrador A para um registrador B

 Para ilustrar o processo da figura 21, vamos assumir que antes da aplicação do pulso de
deslocamento o conteúdo do registrador A era 101 e do registrador B era 000. A tabela abaixo
mostra como os estados de cada FF mudam com a aplicação do pulso de clock. A transferência
completa dos três bits armazenados em A para B requer três pulsos de clock.
 A2 A1 A0 B2 B1 B0
1 0 1 0 0 0 antes da aplicação dos pulsos
0 1 0 1 0 0 depois do primeiro pulso
0 0 1 0 1 0 depois do segundo pulso
0 0 0 1 0 1 depois do terceiro pulso


CIRCUITOS SEQUENCIAIS
 141
3) Somador série - Um somador série de 4 bits pode ser obtido com a utilização de registradores
de deslocamento, figura 22. Nos registradores A e B serão armazenados os dois números de 4
bits a serem somados. Com quatro pulsos de clock os números serão armazenados nos
registradores. Os bits menos significativos de A e B serão enviados para o somador completo
(FA), onde serão somados, resultando a soma (S) e gerando um vai-um de saída (carry-
out/Cout). O resultado da soma será enviado para o acumulador (registrador de deslocamento)
onde ficará armazenado. O Cout vai para a entrada de um FF D, onde no próximo pulso de clock
será enviado para o Cin (entrada de carry) do somador, e será somado com os próximos bits dos
registradores A e B que foram deslocados para as posições menos significativas dos dois
registradores. Portanto, a função do FF D é promover um atraso no vai-um gerado, para que este
seja somado aos próximos bits a serem somados e não aos bits que o geraram. O resultado da
soma ficará armazenado no acumulador, que possui um bit a mais que os registros A e B para
armazenar o vai-um de saída que pode ser gerado na soma dos bits mais significativos.

D
Q
Q
SET
CLR
REGISTRO A
REGISTRO B
ACUMULADOR
B
A
 Cin
 Cout
S
CLOCK
FA

Figura 22- Somador série


4- Análise e Síntese de Circuitos Sequenciais
 Para a análise e síntese de circuitos sequenciais utilizaremos os diagramas de estados. Um
diagrama de estados representa um modelo gráfico de um sistema sequencial, descrevendo as
transições entre os estados do sistema.
A figura 23 apresenta o diagrama de estados de um sistema digital qualquer. Cada célula-
círculo representa um estado distinto do sistema. As linhas direcionadas com setas são
indicações gráficas das mudanças de estados. Cada transição é representada pelo código binário
de entrada e saída consequente. O diagrama de estados formaliza a adaptação da tabela verdade
para sistemas sequenciais.
 qo q1
q2
0/0
1/1
0/0
0/1
1/0
qo=00
q1=01
q2=10


Figura 23
CIRCUITOS SEQUENCIAIS
 142
4.1- Análise de Circuitos Sequenciais
 O objetivo da análise é, dado um circuito sequencial determinar qual é o seu
comportamento e responder perguntas do tipo: quais os estados que possui; se o estado atual é qi,
para uma entrada xi, qual será seu próximo estado; qual a sequência de estados (e/ou saídas) para
um determinado estado inicial e uma determinada sequência de entrada; o estado qi pertence ao
conjunto de estados acessíveis? etc.
Para analisarmos circuitos sequenciais devemos seguir os seguintes passos:
1
o
 passo: Definição das equações das saídas atuais e das variáveis de excitação (controle):
saída atual: Z=(Z1, Z2, ..., Zn) variáveis de excitação (controle): J, K, T, D, R e S
2
o
 passo: Definição das equações do próximo estado. Qo+1= f(X, Q)
3
o
 passo: Obtenção da tabela de transição e da tabela de estados do circuito.
4
o
 passo: Obtenção do diagrama de estados.

Exemplo 1: Faça a análise do circuito sequencial abaixo.
clock
J1 Q1
K1
CLK
J2 Q2
K2
CLK
X
Z


1
o
 passo: Definição das equações das saídas atuais e das variáveis de excitação (controle).
21
2211
Q).QX(Z
ZKZJXKXJ



2
o
 passo: Definição das equações do próximo estado.
Para o flip-flop J-K a equação do próximo estado é:
Q.KQ.JQ 1o 

Utilizaremos esta equação para determinar as saídas Q1 e Q2.
 
    2122222222)1o(2
11111111)1o(1
Q.QXZQQ.ZQ.ZQ.ZQ.KQ.JQ
XQQ.XQ.XQ.XQ.KQ.JQ










CIRCUITOS SEQUENCIAIS
 143
3
o
 passo: Obtenção da tabela de transição e da tabela de estados do circuito.
Tabela de transição
estado atual X=0 X=1
Q1 Q2 Q1(o+1)Q2(o+1)/Z Q1(o+1)Q2(o+1)/Z
0 0 00/0 10/0
0 1 00/0 11/1
1 0 00/0 10/0
1 1 01/1 11/1

Construção da tabela de transição:
a) Q1 = Q2 = X = 0
 
  0QQ.QXZ
0Q.QXQ
0XQ
)1o(221
21)1o(2
)1o(1








b) Q1 = X = 0 e Q2 = 1
 
  0QQ.QXZ
0Q.QXQ
0XQ
)1o(221
21)1o(2
)1o(1








c) Q2 = X = 0 e Q1 = 1
 
  0QQ.QXZ
0Q.QXQ
0XQ
)1o(221
21)1o(2
)1o(1








d) Q1 = Q2 = 1 e X = 0
 
  1QQ.QXZ
1Q.QXQ
0XQ
)1o(221
21)1o(2
)1o(1









 Podemos ter somente quatro estados diferentes. Na primeira e segunda colunas
aparecem os estados atuais (Q1 e Q2). Os estados Q1(o+1) e Q2(o+1) correspondem aos estados Q
depois da transição, sendo determinados pelos valores dos níveis lógicos de X, Q1 e Q2. Z
corresponde aos valores da saída para cada estado analisado.
 A tabela de estados é obtida denominando-se os quatro estados possíveis de q0, q1, q2 e
q3, sendo que: q0 = 00, q1 = 01, q2 = 10 e q3 = 11.

Tabela de estados
estado X=0 X=1
atual qi /Z qi /Z
q0 q0/0 q2/0
q1 q0/0 q3/1
q2 q0/0 q2/0
q3 q1/1 q3/1
4
o
 passo: Obtenção do diagrama de estados. qo
q3
q1
0/0
1/1
0/0
0/1
0/0
qo=00
q1=01
q2=10
q3=11
q21/0
1/0
1/1
0/0, 0/1, 1/0, 1/1
Representam os valores
de entrada/saída X/Z



CIRCUITOS SEQUENCIAIS

 144
Exemplos de interpretação:
1) Pede-se indicar os próximos estados ao estado atual q2.
Na linha correspondente ao estado q2 obtemos Q1(o+1)Q2(o+1) para X=0 e Q1(o+1)Q2(o+1) para
X=1. Os próximos estados são 00 (q0) e 10 (q2).
2) Indicar os próximos estados ao estado atual q1. Obtemos: Q1(o+1)Q2(o+1)= 00 (q0) e 11 (q3).
A tabela de estados possibilita a construção do diagrama de estados,que representa uma
forma visual mais direta das transições de estados.

Exemplo 2: Faça a análise do circuito sequencial abaixo.
clock
D1 Q1
CLK
Q2 D2
CLK
X
Z
Lógica combinacional
Memória


1
o
 passo: Definição das equações das saídas atuais e das variáveis de excitação (controle).
121221
21
Q.XQ)QX(QQ).QX(Z
ZDXD



2
o
 passo: Definição das equações do próximo estado.
Para o flip-flop D a equação do próximo estado é:
DQ 1o 

Utilizaremos esta equação para determinar as saídas Q1 e Q2.
122)1o(2
1)1o(1
Q.XQDQ
XDQ




3
o
 passo: Obtenção da tabela de transição e da tabela de estados do circuito.

Tabela de transição
estado atual X=0 X=1
Q1 Q2 Q1(o+1)Q2(o+1)/Z Q1(o+1)Q2(o+1)/Z
0 0 01/1 10/0
0 1 01/1 11/1
1 0 00/0 10/0
1 1 01/1 11/1

Tabela de estados
estado X=0 X=1
atual qi /Z qi /Z
q0 q1/1 q2/0
q1 q1/1 q3/1
q2 q0/0 q2/0
q3 q1/1 q3/1

CIRCUITOS SEQUENCIAIS

 145

4
o
 passo: Obtenção do diagrama de estados.
qo
q3
q1
0/1
1/1
0/0
0/1
0/1
qo=00
q1=01
q2=10
q3=11
q2
1/0
1/0
1/1
0/0, 0/1, 1/0, 1/1
Representam os valores
de entrada/saída X/Z


4.2- Síntese de Circuitos Sequenciais
 Para a síntese de circuitos sequenciais devemos seguir os seguintes passos:
1
o
 passo: Descrição completa da operação do circuito. Todas as entradas e saídas devem ser
identificadas. Determinação do diagrama de estados.
2
o
 passo: Determinação da tabela de estados do circuito.
3
o
 passo: Obtenção da tabela de transição do circuito.
4
o
 passo: Escolha do tipo de flip-flop.
5
o
 passo: Determinação dos circuitos combinacionais para as excitações.
6
o
 passo: Circuito final.

Exemplo 1: Projetar o circuito sequencial dado o diagrama de estados.

qo q1
1/1
0/0
0/0
0/0
qo=00
q1=01
q2=10
q2
1/0
1/0
0/0, 1/0, 1/1
Representam os valores
de entrada/saída X/Z


1
o
 passo: Formulação do problema e determinação do diagrama de estados.
 Através do diagrama de estados verificamos que são necessários dois flip-flops.

2
o
 passo: Determinação da tabela de estados.
estado X=0 X=1
atual qi /Z qi /Z
q0 q0/0 q1/0
q1 q0/0 q2/0
q2 q0/0 q2/1
X X X



CIRCUITOS SEQUENCIAIS

 146
3
o
 passo: Obtenção da tabela de transição.
estado atual X=0 X=1
Q1 Q2 Q1(o+1)Q2(o+1)/Z Q1(o+1)Q2(o+1)/Z
0 0 00/0 01/0
0 1 00/0 10/0
1 0 00/0 10/1
X X XX/X XX/X

4
o
 passo: Escolha do tipo de flip-flop.
 Pode ser utilizado qualquer um dos flip-flops estudados. Escolheremos o FF J-K.
Tabela de excitação do FF J-K Q0 Q0+1 J K
0 0 0 x
0 1 1 x
1 0 x 1
1 1 x 0

5
o
 passo: Determinação dos circuitos combinacionais para as excitações.
Tabela de transição do circuito
entradas próximo estado excitações saída
X Q1 Q2 Q1(o+1) Q2(o+1) J1 K1 J2 K2 Z
0 0 0 0 0 0 X 0 X 0
0 0 1 0 0 0 X X 1 0
0 1 0 0 0 X 1 0 X 0
0 1 1 X X X X X X X
1 0 0 0 1 0 X 1 X 0
1 0 1 1 0 1 X X 1 0
1 1 0 1 0 X 0 0 X 1
1 1 1 X X X X X X X

Equação final para cada excitação Q1Q2 Q1Q2 Q1Q2 Q1Q2
X X X
X 1 X X
21 Q.XJ 

Q1Q2 Q1Q2 Q1Q2 Q1Q2
X X X
X 1 X X
12 Q.XJ 
Q1Q2 Q1Q2 Q1Q2 Q1Q2
X X X X 1
X X X X
XK1 

Q1Q2 Q1Q2 Q1Q2 Q1Q2
X X 1 X X
X X 1 X X
1K2 

CIRCUITOS SEQUENCIAIS

 147
Q1Q2 Q1Q2 Q1Q2 Q1Q2
X X
X X 1
1Q.XZ 

6
o
 passo: Circuito final.

X
Z
1clock


Exemplo 2: Projetar o circuito sequencial dado o diagrama de estados.

q1 q3
qo=000
q1=001
q2=010
q3=011
q4=100
q5=101
q6=110
q7=111
q4 q2
q6 q0 q7 q5


1
o
 passo: Formulação do problema e determinação do diagrama de estados.
 Através do diagrama de estados verificamos que são necessários três flip-flops.

2
o
 passo: Determinação da tabela de estados.
estado atual próximo estado
q0 q6
q1 q3
q2 q5
q3 q4
q4 q2
q5 q7
q6 q1
q7 q0



CIRCUITOS SEQUENCIAIS

 148
3
o
 passo: Obtenção da tabela de transição.
estado atual próximo estado
Q1 Q2 Q3 Q1(o+1) Q2(o+1) Q3(o+1)
0 0 0 1 1 0
0 0 1 0 1 1
0 1 0 1 0 1
0 1 1 1 0 0
1 0 0 0 1 0
1 0 1 1 1 1
1 1 0 0 0 1
1 1 1 0 0 0

4
o
 passo: Escolha do tipo de flip-flop.
 Pode ser utilizado qualquer um dos flip-flops estudados. Escolheremos o FF D.
Tabela de excitação do FF D Q0 Q0+1 D
0 0 0
0 1 1
1 0 0
1 1 1

5
o
 passo: Determinação dos circuitos combinacionais para as excitações.
Tabela de transição do circuito
estado atual próximo estado excitações
Q1 Q2 Q3 Q1(o+1) Q2(o+1) Q3(o+1) D1 D2 D3
0 0 0 1 1 0 1 1 0
0 0 1 0 1 1 0 1 1
0 1 0 1 0 1 1 0 1
0 1 1 1 0 0 1 0 0
1 0 0 0 1 0 0 1 0
1 0 1 1 1 1 1 1 1
1 1 0 0 0 1 0 0 1
1 1 1 0 0 0 0 0 0

Equação final para cada excitação Q2Q3 Q2Q3 Q2Q3 Q2Q3
Q1 1 1 1
Q1 1
32131211 Q.Q.QQ.QQ.QD 

Q2Q3 Q2Q3 Q2Q3 Q2Q3
Q1 1 1
Q1 1 1
22 QD  Q2Q3 Q2Q3 Q2Q3 Q2Q3
Q1 1 1
Q1 1 1
32323 Q.QQ.QD 
CIRCUITOS SEQUENCIAIS

 149
6
o
 passo: Circuito final.
Q
Q
Q
clock



Exercícios:

1) Projetar um contador assíncrono módulo 8 com FF D. Depois, adicione as funções
crescente/decrescente a este contador.

2) Projete um contador binário assíncrono reversível de 4 bits utilizando somente flip-flops JK e
portas lógicas E, OU e Inversoras.

3) Elaborar um contador assíncrono que faça a contagem de 0 até 11 e outro de 0 até 14.
Determine a frequência na saída do último FF se a frequência do clock é de 1MHz.

4) Um certo FF J-K tem tempo de propagação de 12ns. Qual é o maior contador MOD que pode
ser construído com estes FF e ainda operar até 10MHz?

5) Um contador assíncrono de 12 estados é composto de FF J-K. Cada FF tem um tempo de
retardo de 10ns. O período do sinal de clock é 50ns. Qual a máxima frequência permitida?

6) Projete um contador síncrono crescente de 4 bits utilizando FF J-K. Depois, projete o mesmo
circuito com FF D.

7) Projete um contador síncrono de 3 bits utilizando FF T.
Tabela de excitação do FF T Q0 Q0+1 T
0 0 0
0 1 1
1 0 1
1 1 0

8) Projete um gerador de sequência de código Gray de 4 bits utilizando FF J-K.
CIRCUITOS SEQUENCIAIS

 150

9) Projete um contador síncrono programável crescente/decrescente de 2 bits, segundo o diagrama
de estados abaixo.
q0=00
q1=01
q2=10
q3=11
0 e 1 são as entradas de controle (M).
Se M=1, contador crescente
Se M=0, contador decrescente
 q1q0
1
0
0
11
q3 q2
0
1
0

10) Projete o contador síncrono que execute a sequência 0, 1, 3, 4, 2, 11, 13, 5 usando FF D
considerando os estados não usados como irrelevantes. Depois, reprojete o contador de modo
que na ocorrência dos estados não usados o contador retorne a 0. Compare.

11) Projete o contador síncrono para a seguinte sequência usando FF D.
clock Q3 Q2 Q1 Q0
1o 0 0 0 0
2o 0 1 0 1
3o 1 0 1 0
4o 0 1 1 1
5o 0 1 0 0
6o 0 0 0 1
7o 0 1 1 0
8o 0 0 1 1
9o 0 0 1 0
10o 1 0 0 1
11o 1 1 1 0
12o 1 1 1 1
13o 1 0 0 0
14o 1 1 0 1
15o 1 0 1 0
16o 1 0 1 1


12) Pede-se projetar um contador na sequência 0, 5, 3, 7, 6 sendo que qualquer número de 3 bits não
usado retorna o contador a 0.

13) Quais os estados alcançados pelo contador abaixo? Suponha que todas as entradas J e K estão
em nível 1 e que, inicialmente, todas as saídas Q estão em nível 0.14) Projete, com flip-flops JK, circuitos divisores por 12 utilizando:
a) Um sistema assíncrono (com porta detetora de estado);
b) Um sistema síncrono, desprezando os estados irrelevantes;
c) Um sistema síncrono, considerando os estados irrelevantes (force-os a ir ao estado 0).
CIRCUITOS SEQUENCIAIS

 151
15) Projete um contador cujo comportamento é dado pelo diagrama de estados abaixo:


      

 

16) Determine o diagrama de estados de um contador de 3 bits com a lógica:

J BA 

J A CB  
 J ABC 
K CA 

K ACB 

K ABC 


17) Faça o projeto do circuito sequencial síncrono, utilizando flip-flops JK, que execute a tabela
verdade abaixo (contador em anel). Mostre se, por um acidente devido a um ruído externo o
contador chegar a qualquer outro estado, ele retornará ou não à seqüência desejada.

Pulso A B C D
0 1 0 0 0
1 0 1 0 0
2 0 0 1 0
3 0 0 0 1

18) Faça o projeto do cicuito que execute a sequência dada pela tabela do circuito anterior,
utilizando um circuito assíncrono acoplado a um decodificador.

19) Determinar o estado do registrador abaixo após cinco pulsos de clock. Considere condições
iniciais iguais a zero.


20) O sinal de entrada do circuito abaixo faz com que a saída forneça o sinal 000011010. No início
da operação os flip-flops são zerados. Defina os diagramas de tempo e estado.



21) Determine o número de flip-flops necessários para construir um registrador de deslocamento
capaz de armazenar:
a) um número binário de 6 bits;
b) números hexadecimais até 4F; c) números decimais até 32.
CIRCUITOS SEQUENCIAIS

 152
22) Um registrador de deslocamento tem oito flip-flops. Qual o maior número binário que pode ser
armazenado no mesmo? O maior número decimal? O maior número hexadecimal?

23) Considere um registrador de deslocamento de 12 bits. Quanto tempo ele levará para armazenar
um número se seu relógio é de 5 MHz?

24) Temos disponíveis dois registradores de n bits A e B onde os elementos armazenadores
individuais são FF D. Temos ainda um sinal habilitador de transferência RARB. Mostre uma
estrutura através da qual podemos transferir o conteúdo de RA para RB.

25) Esquematize um registrador de 4 bits com flip-flops tipo D que, após a transição positiva do
relógio, realize uma operação lógica AND entre os valores lógicos das saídas Q e os sinais de
entrada.

26) Fazer a análise dos seguintes sistemas sequenciais:
a) Para o FF T a equação de próximo estado é:
Q.TQ.TQ 1o 


T
T
X
clock
Z

b)
X
clock
1 Z


c)

CIRCUITOS SEQUENCIAIS

 153

27) Analise o circuito da figura abaixo: a) escreva as equações que o representam; b) monte a tabela
de estados; c) faça o diagrama de estados; d) faça uma descrição da operação do circuito através
de um diagrama no tempo com as seguintes condições iniciais: saídas Q nulas e X=1, sendo que
X permanece sempre igual a 1.



28) Analise o circuito do gerador pseudo-aleatório de ruído abaixo.



29) Projete o circuito cujo funcionamento é mostrado no diagrama de estados abaixo. Para tal utilize
FF D. Explique a função do circuito analisando o diagrama de esatdos quando a entrada for X=0
e quando for X=1.
q0=000
q1=001
q2=010
q3=011
q4=100
q5=101
q6=110
q7=111
0/0, 1/1
Representam os valores
de entrada/saída X/Z
 q1 q2 q3q0
q4q5q6
q7
1/1
0/0 0/00/0
1/1
1/1
0/0
1/1
1/1
0/0
0/0
1/1
0/0
1/1
0/0
1/1

30) Projete um gerador de sequência do código excesso 3 utilizando FF D.



O estado inicial do
FF da extremidade
direita é 1 e dos
demais, 0.
