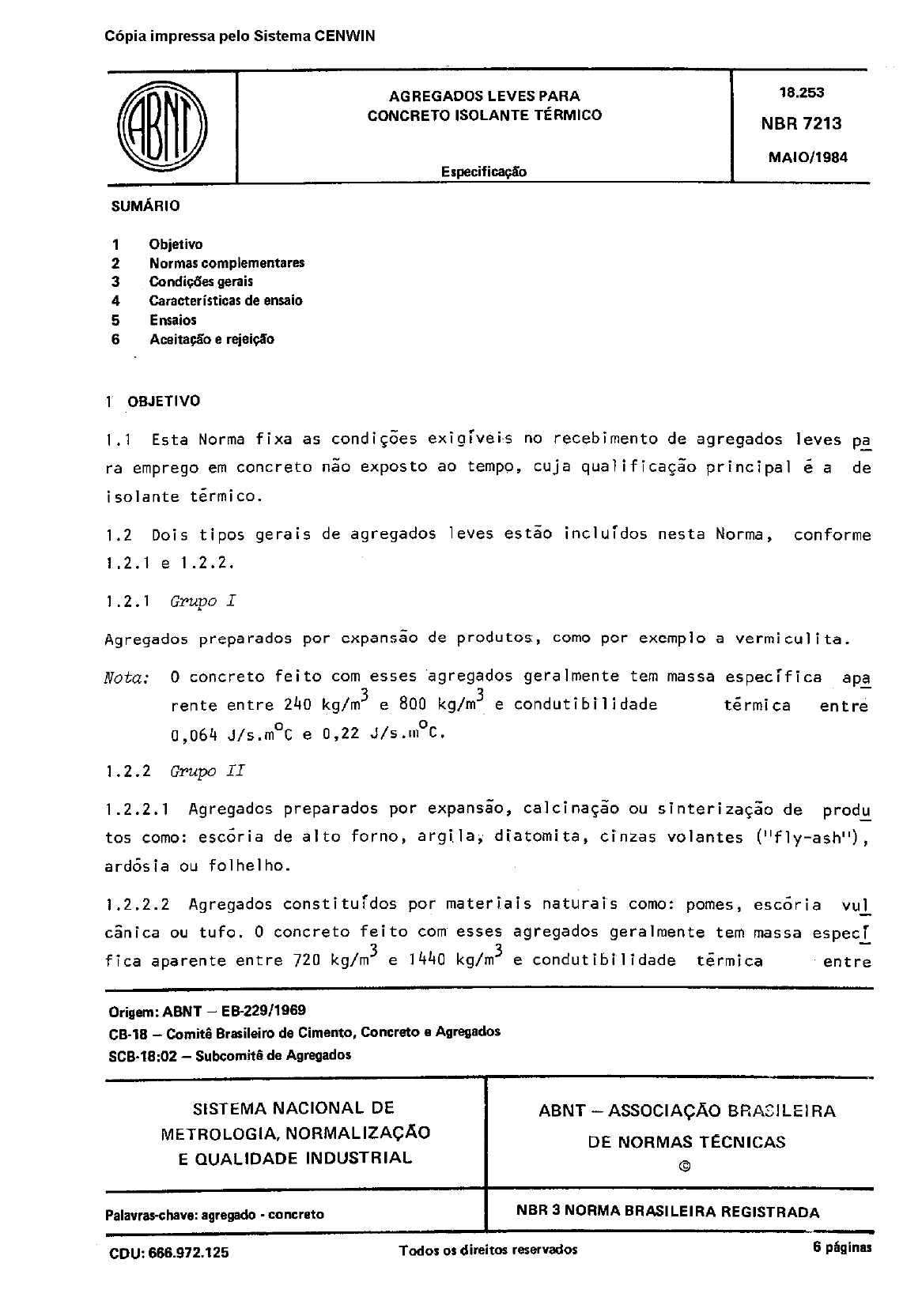

C6pia impressa pelo Sistema CENWIN
@
AGREGADOS LEVES PARA 18.253
CONCRETO ISOLANTE TCRMICO
NBR 7213
MAlOt
Especificqh
SUMARIO
1 Objetivo
2 Normas complementares
3 Condiv3es gerais
4 Caracterirticar de ensaio
5 Ensaios
6 Aceit@% e rejeiflo
1 OBJETIVO
1.1 Esta Norma fixa as condi@es exigivei.s no recebimento de agregados leves oz
ra emprego em concrete Go exposto a0 tempo, cuja qualificagao principal 6 a de
isolante termico.
1.2 Dois tipos gerais de agregados Ieves estao incluidos nesta Norma, conforme
1.2.1 e 1.2.2.
1.2.1 Grupo I
Agregados preparados por expansao de produtos, coma por exemplo a vermiculita.
Nota: o concrete feito corn esses ‘agregados geralmente tern massa especifica apa
rente entre 240 kg/m3 e 800 kg/m3 e condutibilidade
-
t6 rmi ca entre
0,064 ~/s.rn’C e 0,22 J/s.m’C.
1.2.2 Grmpo II
1.2.2.1 Agregados preparados por expansao, calcinagao ou sinterizagao de produ
tos coma: escoria de alto forno, argi.la; diatomi,ta, cinzas volantes (“fly-ash”),
ardosia ou folhelho.
1.2.2.2 Agregados constituidos por materiais naturais coma: pomes, escoria vu1
Gnica ou tufo. 0 concrete feito corn esses agregados geralmente tern massa especi
fica aparente entre 720 kg/m3 e 1440 kg/m3 e condutibilidade termica entre
Origam: ABNT - E&229/1969
1X-18 - Cornit Brarileim de Cimento, Concrete B Agregados
SCB-18:02 - Subcomit6 de Agmgados
SISTEMA NACIONAL DE ABNT -ASSOClACiiO BRA5lLEIFiA
METROLOGIA, NORMALIZACAO
DE NORMAS TECNICAS
E QIJALIDADE INDUSTRIAL 0
Palavras-have: agregado . concrete
I
NBR 3 NORMA BRASILEIRA REGISTRADA
CDU: 666.972.125 Todos os dir&m reaervados 6 phginar
C6pia impressa pelo Sistema CENWIN
2 NBR 721311984
0,15 J/s.m? e 0,43 J/s.m’C.
2 NORMAS COMPLEMENTARES
~a aplicaG$Yo desta Norma e necessiirio consultar:
NBR 7217 - Determinagao da composi+ granulometrica dos agregados - Metodo
de ensaio.
ASTM C 29 - Unit weight and voids in aggregate, test for.
ASTM C 177 - Steady-state thermal transmission properties by means of the
guarded hot plate, test for.
BS 3681 - Methods for the sampling and testing of ligh weight aggregates
for concrete.
3 CONDlCbES GERAlS
3.1 0s agregados s&o compostos predominantemente de material inorga^nico I eve
celular e granulado.
3.2 Embalagem e identificagao - quando os agregados leves incluidos nesta Norma
forem fornecidos em embalagens, estas devem trazer, em caracteres bem legiveis,
as seguintes indicagks:
a) marca do fabricante;
b) tipo do agregado;
cl peso nominal;
d) volume aproximado do conteido.
4 CARACTERI’STICAS DE ENSAIO
4.1 Ca2wcteristica.s do agregado leve
4.1.1.1 A composigk granulometrica deve estar dentro dos limites constantes da
Tabela I.
4.1.1.2 Uniformidade da composigk granulometrica - para assegurar uma uniformi -
dade razoavel na graduagao do agregado leve em sucessivas remessas, o module de
finura deve ser determinado em amostras retiradas de remessas em intervalos esti -
pulados pelo comprador. Se o module de finura do agregado de uma determinada re -
messa diferir mais de 7% daquele da amostra ensaiada para aceita+, o agregado
daquela remessa deve ser rejeitado, a niio ser que fique demonstrado que corn ehe
seja possivel fazer concrete de acordo corn as condigoes exigidas.
4.1.2 Massa especifica apamnte
4.1.2.1 A massa especifica aparente do agregado deve obedecer aos limites cons -
tantes da Tabela 2.
4.1.2.2 Uniformidade de massa especifica aparente -a massa especifica aparente
de agregados de remessas sucessivas 60 deve diferir de mais 10% daquela da amos -
tra ensaiada para aceitagk.
C6pia impressa pelo Sistema CENWIN
NBR 721311984 3
C6pia impressa pelo Sistema CENWIN
4 NBR7213/1994
TABE LA 2 - Massa aspecifica aparente
-,
Gradua@o do
Massa especifica aparente do
agregado
agregado no estado seco e
sol to (kg/m3)
Minima Maxima
oa 2 Vermiculita 95 160
&
1 e2 1040
0 3 1120
9 &I 4, 5 e 6 880
4.2 Caracteristicas do concrete f&to corn o agregado leve em ensaio
Propriedade de isolamento termico do cotxcreto - a condutibilidade termica do
concrete, feito corn o agregado leve em ensaio, deve obedecer aos limites CO”S
tantes da:Tabela 3.
TABELA 3 - Condutibilidade t&mica
Massa especyfica aparente do Condutibilidade t&r -
concrete depois de seco em mica mhima
estufa e corn 28 dias, m&ima
(kg/m3) (J/s.m OC)
800 0,22
1440 0,43
5 ENSAIOS
5.1 Mhodo de ensaio para o agregado leve
A amostragem e a determinaqao das propriedades do agregado leve citadas em 4. ~1,
devem ser feitas de acordo corn OS mgtodos de ensaio mencionados de 4.1.1 a
4.1.3.
5.1.1 flmostragem
A quantidade de agregado para urn determinado ensaio deve ser obtida da arnos t i-a
pelo processo de quarteamento conforme a BS 3681.
5.1.2 Composi&io granulomdtrica
A determinaG:o da composisao granulom~trica dos agregados obedece ‘a NOR 7217, ex
-
ceto qua:
C6pia impressa pelo Sistema CENWIN
NBR 7213l1984 5
=I na serie de peneiras utilizadas dew estar incluida a peneira de
abertura de malha ,igual a 12,7 mm;
b) quando a peneira& for feita por processo mec~ni,co o tempo de operc
silo dew ser de 5 min.;
cl o peso da amostrzl de agregado de gradua$io 3 deve estar de acardo
corn os valores indicados na Tabela 4;
d) a amostra de agregado de gradua@o 4, 5 ou 6 n% deve ser tn f e.r ix P
a 3 litros e dew ser retirada do material usado na determina@o da
massa especifica aparente.
TABELA 4 - Peso da amostra
.,~ ,. ..~
Massa especifica aparente Peso da amos~tra a
nominal do agregado set- ema i’ada
[kg/m31 cgj
80 - 240 . . . . ..a 50
240 - 400 . . . . . . . 1 0.0.
400 - 560 . . . . . . . 150.
560 - 720. . . . . . . . 200
720 - 880, . . . . . . . 250,
880 - 1040~ . . . . . . . 3 0.a
1040 - 1120 ..,,.., 350
5.1.3 kt~ssa espe&fica aparente
Utiliza-se o process0 descri:to na ASTM C 29, exceto que o agregado dew sel* ‘en
saiado depois de seco em estufa (~a uma temperatura entre ICiOoC e 12O’C) at6
const&cia de peso.
5.2 Metodos de em&o para o concrete feito corn o agregado Zeve
A determinagao da condutibilidade t&mica e da massa especrfica aparente do con
creto, feito corn o agregado leve em ensaio, para veri,fUca@o da condi:GSo impos
ta em 4.2, dew ser feita de acordo corn 0s~ mstodos de ens~aio mencionados em
5.2.1 e 5.2.2.,Devem ser preparados tr6s corpos de prova para cada tipo de Ed
saio, usando as mesmas propor@es de materiais ti processo de prepare que devem
ser utilizados na pt-atica.
5.2.1 Massa especifica q?aPeJZte
Curar 0s corpos de prova em ca^mara ljmida numa temperatura de (23 f 1,1)‘C e
umidade relativa de (95 f 2)%, durante 7 dias. Em seguida OS corpos de prova de -
vem ser retirados da csmara Ijmida e mantidos numa atmosfera de temperatura
igual a (23 + l,l)‘C e umidade relativa igual a (150 & 2)% at6 a ocasiso do en
-
saio. Secar os corpos de prova em estufa a uma temperatura entre 100°C a 1 2o”c
C6pia impressa pelo Sistema CENWIN
6 NBA 7213/1964
e pesar em intervalos de 24 ~horas ate que a perda de peso Go seja superior a
1% num period0 de 24 horas. 0 volume de cada corpo de prova dew ser superior a
2,5 litros. Determinar o peso e as dimensoes dos corpos de prova secos em estu -
fa e calcular o volume e a massa especifica aparente a partir dos valores me -
dios obtidos.
5.2.2 condutibilidade t&mica
Utiliza-se o processo descrito na ASTM C 177, exceto que os corpos de prova de -
“em ser preparados e curados de acordo corn 5.2.1.
As dimensoes dos corpos de prova devem ser as exigidas pelo equipamento dispon1
vel.
Mencionar as propor@esdos materiais e o process0 de preparo dos corpos de pro
va que foram utilizados.
6 ACEITACAO E REJEICAO
0 comp~rador deve avaliar o agregado, para efeito de rejeisso, ou.por meio do pe
so nominal ou do volume aproximado, conforme estabelecido em 6.1 a 6.4.
6.1 Embalagens individuais devem ser rejeitadas quando:
a) o conteijdo apresentar uma diferen$a de peso, para menos, superior a
5% em rela$o ao valor indicado na embalagem;
b) o conteiido apresentar uma diferen$a de volume, para menos, superior a
10% em rela& ao valor indicado na embalagem,
6.2 0 late deve ser rejeitado quando:
a) a media dos pesos de conteljdo retirados ao acaso de quaisquer remes
sas, na propor@ de 2 para IOO., apresentar uma diferenca superior a
1% em relaqao ao valor indicado na embalagem. 0 ntimero de con teidos
Go pode ser inferior a 6;
b) quando a media dos volumes de contefidos retirados ao acaso de quais
quer remessas, na proporgao de 2 para 300, apresentar uma diferenfa su
perior a 5% em relaG:o ao valor ir;dicado na embalagem. 0 ncmero de con
teiidos Go pode ser inferior a 6.
6.3 0 peso do conteudo i determinado pela diferen$a entre o peso bruto e o
peso. da emba I agem.
6.4 0 volume do con&do 6 determinado dividindo-se o seu peso pela massa espy
cifica aparente do agregado sendo que esta dew ser determinada Segundo a
ASTM C 29, a partir de urn peso media dos conteljdos escolhidos de acordo corn
6.2-b).
IMPRESSA NA ABNT - sAo PAUL0
