MAPEAMENTO DE PROCESSOS

MATERIAL 3 – FLUXOGRAMA












Prof. Rogério Nunes
e-mail: rogerionunes2005@yahoo.com.br

FLUXOGRAMA
OBJETIVOS
 Representar graficamente as atividades e o fluxo de
um processo, na seqüência como elas ocorrem,
permitindo entender, a partir da representação visual,
como o processo é executado.
 Identificar atividades desnecessárias ou que não
agregam valor, gargalos e atrasos, evidenciando o
desperdício.
 Identificar clientes que passam despercebidos e
oportunidades para melhoria.
 Técnica de representação gráfica que utiliza de
símbolos previamente convencionados, permitindo a
descrição clara e precisa do fluxo ou seqüência de
um processo, bem como sua análise e redesenho.
FLUXOGRAMA
aprovar, inspecionar, controlar, assinar,
verificar, examinar, analisar, conferir etc.
Inspeção
Controle
esperar, aguardar, demorar, receber etc. Espera
arquivar, guardar, armazenar, encerrar,
ordenar, estocar, terminar, desarquivar etc.
Arquivo
remeter, transportar, conduzir, enviar,
deslocar, encaminhar, trocar, destinar,
movimentar etc.
Transporte
executar, criar, produzir, divulgar, copiar, publicar,
inserir, incluir, datilografar, copiar, emitir, colocar,
calcular, providenciar, elaborar, remover, apanhar,
processar, coletar, perfurar, preencher, classificar,
redigir, retirar, eliminar, preparar etc.
Operação
Verbos mais usados Significado Símbolo
SÍMBOLOS USADOS
FLUXOGRAMA
SÍMBOLOS USADOS
TIPOS DE FLUXOGRAMA
1. FLUXOGRAMA VERTICAL
• Também denominado esqueleto, é utilizado no estudo de
processos produtivos (linha de produção), no qual se
pode dividir um grande processo em vários outros: mais
simples; com poucas áreas envolvidas e com um número
restrito de operações.
• Usa poucos símbolos que admitem poucas variações.
• Usa formulário padronizado.
• Chama-se vertical porque as atividades são listadas
nesse sentido.
1. Levantar atividades desenvolvidas
2. Preencher o formulário padrão
3. Verificar inconsistências
4. Propor novo fluxograma
5. Estabelecer variações e economias
FLUXOGRAMA VERTICAL
EXEMPLO 1
Fluxo de processo de Empacotamento, armazenamento e
distribuição de uma empresa de frango congelado.
 Após observar os processos (as linhas de
montagem/produção) de empacotamento,
armazenamento e distribuição, discutindo as diversas
fases de cada processo com os responsáveis diretos, o
gerente (e sua equipe) monta o diagrama.

FLUXOGRAMA VERTICAL
EXEMPLO 1 - FLUXOGRAMA VERTICAL
EXEMPLO 2 - FLUXOGRAMA VERTICAL
EXEMPLO 3 - FLUXOGRAMA VERTICAL
FLUXOGRAMA HORIZONTAL
 Descreve um processo como se estivesse escrevendo
ou lendo (da esquerda para a direita), utilizando
símbolos e convenções previamente definidas.
 É denominado horizontal porque as áreas envolvidas
na tarefa descrita são colocadas nesse sentido.
 Apresenta grande quantidade de símbolos que aceitam
muitas variações.
SÍMBOLOS COMUNS
PROCESSO
MANUAL
DECISÃO ?
ENTRADA
PROCESSO
Grupo de instruções que executam uma função de
processamento.
ENTRADA / SAÍDA
Indica qualquer operação de entrada ou saída.
DECISÃO
Indica uma decisão, sim / não, que é tomada naquele
momento que indicará uma direção (desvio) do fluxo.
MANUAL
Indica uma operação manual fora de linha sem
intervenção do equipamento.
TERMINAL
TERMINAL
Indica o ponto de início ou término do fluxograma.
FLUXOGRAMA HORIZONTAL
DOCUMENTO
DOCUMENTOS NO FLUXOGRAMA
DOCUMENTO
Identifica qualquer tipo de documento que entra no
fluxo.
TÍTULO
Identificar sempre o nome que o documento recebe
oficialmente.
TARJA
Indica documento original ou emitido naquele
momento ou que surge no fluxo pela primeira vez. A
tarja pode ser colocada em qualquer um dos cantos.
CRUZAMENTO
Indica destruição do documento naquele momento.
RECIBO
RECIBO
RECIBO
RECIBO
RECIBO
3
4
RECIBO
2
RECIBO
1
VIAS DE DOCUMENTO
Indica a quantidade de vias ou cópias em que o
documento é emitido. As cópias devem ser
identificadas. Sua apresentação pode ocorrer em
qualquer uma das quatro direções.
FLUXOGRAMA HORIZONTAL
ARQUIVOS NO FLUXOGRAMA
ARQUIVO N.F.
Série B
PEDIDOS
PEDIDOS
ARQUIVO
Possui o
mesmo
significado que
no fluxograma
vertical
ARQUIVO ESTÁTICO
Quando assentado
sobre sua base indica
arquivo definitivo,
permanente
ARQUIVO
PROVISÓRIO
Quando em equilíbrio
sobre seu ápice,
indica arquivo
eventual, temporário
REGISTRO OFF LINE
Indica que o registro
de sistema
computacional ocorre
fora de linha,
independentemente
do meio de registro
usado
CLASSIFICAÇÃO
Indica arranjo de um
conjunto de itens em
uma seqüência
determinada
INTERCALAÇÃO
União de dois arquivos
com extração dos
conjuntos de um novo
conjunto
Costuma-se colocar dentro do símbolo a ordem obedecida, pode ser: A, para
alfabético; N, para numérico; C, para cronológico
FLUXOGRAMA HORIZONTAL
SÍMBOLOS AUXILIARES
MODIFICAÇÃO
Uma instrução ou grupo de instruções que
modificam fluxograma.
PROCESSO PREDEFINIDO
Grupo de operações não incluídas no
fluxograma, uma rotina padrão.
CONEXÃO DE LINHA
Entrada ou saída de uma ou para outra parte
do fluxograma na mesma folha.
CONEXÃO DE PÁGINA
Entrada ou saída de ou para outra página do
fluxograma.
SETAS
Indicam a direção de leitura do fluxograma.
MODIFICAÇÃO
PROCESSO
A
P. 5
FLUXOGRAMA HORIZONTAL
CONECTORES DO FLUXOGRAMA
CONECTOR
ÁREA DE ORIGEM
Nr. folha
de origem
Nr. do
conector
ÁREA DE DESTINO
Nr. folha
de destino
Nr. do
conector
CONECTOR DE ÁREA
Usado para unir partes do fluxograma de uma área para outra, para evitar
cruzamentos. As notações internas dizem respeito à origem e ao destino.
Pode usar-se para conectar páginas
P. 5
CONEXÃO DE PÁGINA
Entrada ou saída do fluxograma de ou para outra página. Usam-se
algarismos arábicos
P. 5
Entrada
na
página P. 5
Saída
da
página
A
CONEXÃO DE LINHA
Específico para indicar a continuidade da linha na mesma folha.
Usam-se letras maiúsculas
A A
Saída
do
fluxo
Entrada
no
fluxo
FLUXOGRAMA HORIZONTAL
ANEXAR / DESANEXAR
ANEXAR / DESANEXAR
Indica que vários documentos unidos são separados;
ou que diversos documentos provenientes de origens
diversas são unidos.
Fatura Nota Fiscal
Ficha
Cadastral
APROVAÇÃO DE
CRÉDITO A
D
Recibos
emitidos
Recebimentos
Duplicatas a
receber
Nota Fiscal
série A
Contabilidade
Caixa
Bancos
C
Movimento
diário da
loja
FLUXOGRAMA HORIZONTAL
18
ORGANIZAÇÃO HORIZONTAL X VERTICAL
 Necessidades funcionais
dominam a tomada de
decisões.
 Colaboradores compreendem
apenas as funções que
executam.
 Somente os resultados são
medidos e gerenciados.
 A informação não é
compartilhada.
 Envolvimento dos
colaboradores nas tomadas de
decisões não existe ou se limita
à função.
 Necessidades de clientes e
processos dominam a tomada de
decisões.
 Colaboradores compreendem o
todo e o negócio das outras
funções.
 Os resultados e os processos
são medidos e gerenciados.
 Informação
compartilhada.
 As equipes em todos os níveis
são frequentemente reunidas
para abordar questões críticasao negócio.
VERTICAL HORIZONTAL
1. Fazer um rascunho com a visão global do sistema.
2. Passar a limpo o primeiro rascunho e verificar a visão
global.
3. Submeter o fluxograma à crítica e análise de outros
analistas e do(s) usuário(s).
4. Verificar a necessidade de alterações e incluí-las se for o
caso.
5. Elaborar o desenho final.
ELABORAÇÃO DO FLUXOGRAMA
CUIDADOS ESPECIAIS
 O sentido do fluxo de seguir a direção natural de leitura, de
cima para baixo e da esquerda para a direita.
 Evitar o uso de linhas de conexão muito longas.
 Preferir linhas de horizontais ou verticais de conexão.
 Dividir os segmentos do fluxograma de forma clara e nítida.
 Quando se detecta um ponto falho no fluxograma deve ser
assinalado imediatamente.
 Alternativas de finalização do fluxograma:
 Símbolo de terminal de encerramento.
 Destruição de um documento.
 Arquivo temporário ou definitivo.
 Conexão com outro fluxo.
CONEXÃO DE LINHAS
 Quando há necessidade de cruzar as linhas de
comunicação, deve-se usar o pequeno arco para
esclarecer que as linhas não se tocam, além de
indicarem a ordem de ocorrência: primeiro a linha
inferior, depois a superior
PRIMEIRA DIREÇÃO
SEGUNDA DIREÇÃO
IDENTIFICANDO ÁREAS OU SETORES
 Dividir a folha do fluxograma em segmentos verticais.
 Colocar na horizontal a ordem de aparecimento das
áreas envolvidas no sistema.
DEPARTAMENTO 1 DEPARTAMENTO 2 DEPARTAMENTO 3
IDENTIFICANDO FREQUÊNCIA
 Verificar se há necessidade de maior detalhamento dentro
de uma mesma área e fazer as devidas divisões.
DIARIAMENTE SEMANALMENTE MENSALMENTE
DEPARTAMENTO 1
IDENTIFICANDO CARGOS OU FUNÇÕES
 As divisões adotadas internamente devem ser as adequadas
para o melhor nível de detalhamento no fluxograma.
ATENDENTE SUPERVISOR GERENTE
DEPARTAMENTO 1
APONTANDO INCONSISTÊNCIAS
 Quando se detectar um ponto falho no fluxograma, deve-se
fazer uma hachura ao longo do processo para chamar a
atenção de que aquela tarefa necessita ser revista.
O documento é
destruído assim que
arquivado; verificar
se podem ser
eliminadas as duas
vias.
FLUXOGRAMA HORIZONTAL
EXEMPLO 1
FLUXOGRAMA HORIZONTAL
EXEMPLO 2.1
FLUXOGRAMA HORIZONTAL
EXEMPLO 2.2
No. Cliente Atendente Chefia Responsável
Não
Sim
Atividades
Solicita o Serviço1
5 Verifica preenchimento Solicitação
4 Define responsavel pela execução
Entrevista o solicitante2
3 Preenche a Solicitação Serviços
6 Distribui o serviço
7 Executa do trabalho
FLUXOGRAMA DE ATIVIDADES DAS SOLICITAÇÕES DE SERVIÇOS
Início
Fim
FLUXOGRAMA HORIZONTAL - EXEMPLO 3
FLUXOGRAMA HORIZONTAL
FLUXOGRAMA HORIZONTAL
FLUXOGRAMA FUNCIONAL
FLUXOGRAMA HORIZONTAL
FLUXOGRAMA VERTICAL E HORIZONTAL
FLUXOGRAMA HORIZONTAL
FLUXOGRAMA VERTICAL - FUNCIONAL
VANTAGENS
 Descreve qualquer tipo de rotina, de qualquer nível de
complexidade.
 Adequado para descrever relações complexas.
 Permite a visão global do universo em estudo.
 Descreve como funciona o sistema nos componentes
nele envolvidos.
 Auxilia na localização das falhas e deficiências e
descreve suas repercussões.
 Substitui os métodos descritivos narrativos.
 Auxilia na análise de modificações.
 Facilita a inclusão de atualizações ou modificações.
 Permite comparações de vários fluxos ou alternativas de
solução de problemas.
FLUXOGRAMA HORIZONTAL
DESVANTAGENS
 É um esquema, um diagrama e, portanto, nunca
detalhará a realidade, pois não considera as pessoas.
 Em nome da simplicidade omitem-se “pequenas”
informações que podem ser cruciais.
 Os símbolos permitem muitas variações e adaptações e
nesse momento o analista cria uma série de aplicações
pessoais e particulares que ninguém entende.
 Vício no uso de fluxogramas, não considerando outras
ferramentas.
FLUXOGRAMA HORIZONTAL
RESUMO

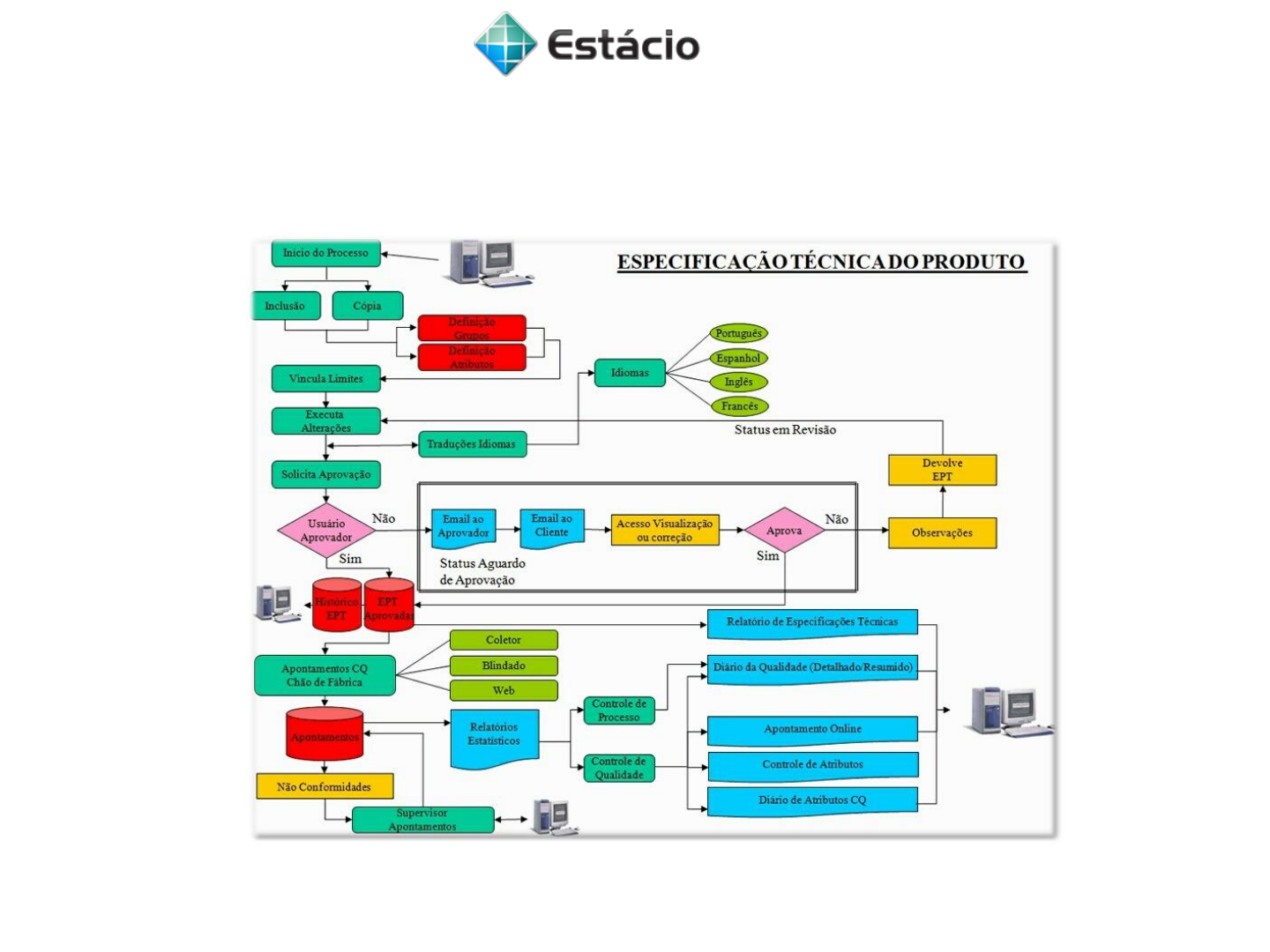

FLUXOGRAMA
 Trata da construção de diagramas, é uma das ferramentas
mais importantes para o desenvolvimento de sistemas, em
qualquer fase ou etapa.
 É um desenho convencional onde os elementos e os
conceitos são representados por meio de símbolos
padronizados e as relações por linhas de conexão.
 Da expressão visual à rede de relações do sistema, mais ou
menos complexa, de tal forma que se possa entender e
manipular mais claramente essas relações.
 Identifica, descreve e facilita o estudo e a análise do trabalho
que é desenvolvido por uma área, um setor, um funcionário,
uma empresa, ou apenas uma rotina.
 É um instrumento que, quando conhecido e dominado,
auxilia o trabalho de análise e descrição tanto das tarefas,
individualmente, como do sistema inteiro.
