UNIVERSIDADE DE SÃO PAULO
FACULDADE DE ODONTOLOGIA DE RIBEIRÃO PRETO
DEPARTAMENTO DE MATERIAIS DENTÁRIOS E PRÓTESE
ÁREA DE PRÓTESE PARCIAL REMOVÍVEL



SISTEMA DE CONEXÃO



Profa. Dra. Valéria Oliveira Pagnano de Souza













2019
Sistema de conexão – Profa. Dra. Valéria Oliveira Pagnano de Souza
 2

SISTEMA DE CONEXÃO

Como já foi relatado, a Prótese Parcial Removível é dividida em sistemas
(suporte, retenção, conexão, sela e dentes artificiais e estabilização) de modo a
facilitar o entendimento do assunto, ou seja, é uma maneira didática de apresentar a
PPR, sem, no entanto, haver possibilidade de algum sistema existir ou agir sem a
presença dos elementos dos outros sistemas. Como também já foi dito, a PPR é um
aparelho biomecânico bilateral, que envolve os dois lados do arco a qual faz parte.
Desta forma, sempre é necessário conectar os elementos da PPR dos dois lados da
arcada. Os elementos responsáveis por esta conexão e transmissão de forças aos
elementos suportes são chamados de conectores e fazem parte do sistema de
conexão.
 Os conectores são classificados em conectores maiores ou barras de união e
conectores menores. Os conectores maiores têm a função de unir os elementos da
prótese, os conectores menores têm a função de unir os elementos ao conector
maior. É importante enfatizar que ambos conectores são rígidos para realmente
distribuírem uniformemente as forças mastigatórias.
No entanto, podem existir diferenças entre os conectores maiores quanto à
finalidade principal, tais como: enquanto o conector maior maxilar se destina
principalmente a propiciar suporte, o conector maior mandibular tem a função de
promover retenção indireta. A obtenção de retenção indireta é uma tentativa de
minimizar ou neutralizar a linha de fulcro. A linha de fulcro é uma linha imaginária
que passa pelos pilares mais posteriores da prótese e que determina um eixo pelo
qual a prótese tende a girar. Em outras palavras, o conector maior terá a função de
minimizar a movimentação da prótese provocada principalmente pela resiliência da
fibromucosa, que é mais evidente em casos de extremidades livres.
Também é necessário enfatizar que existem diversos tipos de conectores
maiores que deverão se selecionados para os determinados casos clínicos de
acordo com alguns critérios que serão abordados oportunamente.

1. CONECTORES MAIORES
 É importante salientar novamente que o conector maior deverá ser
obrigatoriamente rígido para não se deformar e promover ampla distribuição de
forças de modo a evitar torque aos dentes suportes. Além da rigidez, existem outros
Sistema de conexão – Profa. Dra. Valéria Oliveira Pagnano de Souza
 3
requisitos necessários aos conectores maiores: impedir traumatismos ao tecido
gengival, desta forma deverão situar-se distantes da gengiva marginal livre cerca de
6 mm (conectores maxilares) a 4 mm (conectores mandibulares), cruzar a linha
média em ângulo de 900, possuir bordas arredondadas manter contorno natural das
estruturas subjacentes e evitar impacção alimentar.

1.1. CONECTORES MAIORES MAXILARES
1.1.1. BARRA PALATINA
 É o conector maxilar mais utilizado, indicado principalmente em casos de
espaços protéticos pequenos bilaterais. A barra deve ter uma largura mínima de 8
mm e espessura suficiente para não se deformar frente às forças mastigatórias
(Fig.1 e 2). Seu uso é contra-indicado em casos de palato profundo e casos de tórus
palatino proeminente e inoperável.

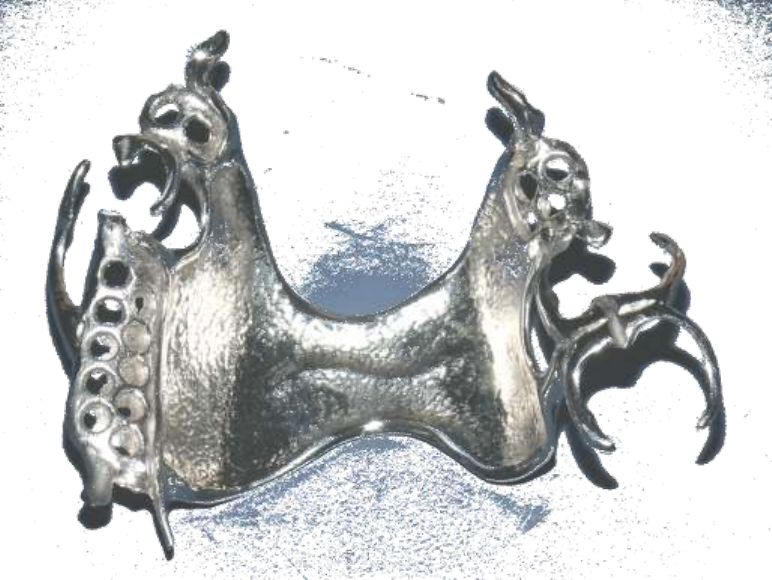

Fig.1. Barra palatina. Fig.2. Barra palatina.

1.1.2. BARRA PALATINA ÂNTERO-POSTERIOR
 É um conector que é composto por duas barras como o próprio nome indica,
uma anterior que acessa a região dos dentes anteriores e a posterior que acessa os
espaços edêntulos correspondentes aos dentes posteriores. É importante que a
barra anterior tenha largura entre 6 a 8 mm e que haja distância mínima de 15 mm
entre as duas barras (Fig.3 e 4) para evitar o acúmulo de alimentos e incômodo ao
paciente. É importante também que a barra posterior se localize próxima ao limite
palato duro-palato mole para evitar desconforto. Este conector pode ser indicado em
casos de dentes anteriores ausentes ou em alguns casos de dentes anteriores com
prognóstico duvidoso e também em casos de presença de tórus palatino volumoso e
Mínimo de 8 mm
Sistema de conexão – Profa. Dra. Valéria Oliveira Pagnano de Souza
 4
inoperável. Seu uso é contraindicado em casos de presença de palato profundo
porque impede adequada adaptação da barra posterior nesta região.


Fig.3. Barra palatina ântero-posterior. Fig.4. Barra palatina ântero-posterior.

1.1.3. BARRA PALATINA SUSPENSA
 Este conector é uma modificação da barra palatina dupla. No entanto, ao
contrário da barra anterior da barra ântero-posterior que se aloja sobre os tecidos
subjacentes, a barra suspensa se aloja nas superfícies palatinas dos dentes
suportes (Figs.5 e 6). Desta forma, é necessário que os pilares tenham coroas
clínicas longas para permitir este alojamento. Também o paciente deve ser alertado
em relação à importância do cuidado redobrado da higienização pelo fato de haver
recobrimento da gengiva marginal livre. As extremidades desta barra deverão
sempre estar alojadas em nichos devidamente preparados. Este conector também é
indicado em casos de dentes anteriores com prognóstico duvidoso que necessitam
de estabilização, ausência de dentes anteriores e em casos de tórus palatino
volumoso e inoperável.
Seu uso também é contraindicado em casos de presença de palato profundo
porque impede adequada adaptação da barra posterior nesta região.

15 mm
Sistema de conexão – Profa. Dra. Valéria Oliveira Pagnano de Souza
 5

Fig.5. Barra palatina suspensa. Fig.6. Barra palatina suspensa.

1.1.4. BARRA PALATINA EM FORMA DE U OU FERRADURA
 Como o próprio nome indica é uma barra palatina em forma de U ou em forma
de ferradura. É fundamental que a largura desta barra também seja de no mínimo 8
mm para evitar a deflexão durante o ato mastigatório e a higienização da prótese
pelo paciente (Fig.7 e 8). Também deve ser mais ampla e menos espessa possível
para não provocar desconforto ao paciente. No entanto, muitos autores
contraindicam sua utilização devido ao fato de se alojar sobre as rugosidades
palatinas interferindo com a fonética do paciente e em casos de extremidades livres
devido à maior flexão existente. É um conector indicado em casos de dentes
anteriores ausentes, em casos de palato profundo e casos de tórus palatino
volumoso e inoperável.

Fig.7. Barra palatina em forma de U. Fig.8. Barra palatina em forma de U e
presença de tórus palatino (seta).


mínimo de
8 mm
Sistema de conexão – Profa. Dra. Valéria Oliveira Pagnano de Souza
 6
1.1.5. CONECTOR PALATINO COMPLETO
 É um conector indicado para casos de necessidade de suporte, ou seja,
casos de extremidades livres ou grandes espaços edêntulos. Antigamente era
confeccionado somente em metal (Fig.9), hoje em dia é composto por metal e
resina, sendo denominado conector palatino completo misto (Fig.10). A vantagem de
utilizar resina é que a prótese pode ser reembasada periodicamente, é mais leve e
mais estética.


Fig.9. Conector palatino completo
metálico.
Fig.10. Conector palatino
completo misto.

Como foi mencionado, existem alguns critérios para a seleção dos conectores
maiores. Dentre os necessários para indicação dos conectores maxilares, podem ser
citados: necessidade de suporte, presença de tórus palatino, necessidade de
substituição de dentes anteriores, estabilização dos dentes, estética, preferência do
paciente (fator não determinante, mas que deve ser levado em conta) e necessidade
de retenção indireta (minimiza o movimento de rotação da prótese).

1.2. CONECTORES MAIORES MANDIBULARES

1.2.1. BARRA LINGUAL
 É o conector mandibularmais utilizado devido à simplicidade do desenho.
Possui secção transversal em forma de meia pêra. Para sua indicação, a distância
mínima necessária entre o assoalho da boca e a barra é de 3 mm e da barra à
gengiva marginal livre é de 3 mm (Fig.11). É importante que ela tenha uma largura
Sistema de conexão – Profa. Dra. Valéria Oliveira Pagnano de Souza
 7
mínima de 4 mm para não sofrer flexão. Desta forma este conector está indicado
quando a distância entre a margem gengival e o assoalho da boca for no mínimo de
9 a 10 mm. Além disto, é necessário que seja feito um alívio de cera na região sob a
estrutura para evitar traumatismos na mucosa subjacente que é muito fina e
susceptível a traumas (Fig.12). Assim, evita-se também a reabsorção óssea nesta
região e posterior perda dentária.
A barra lingual é indicada em casos em que não há necessidade de obter
retenção indireta com o próprio conector maior e contraindicada em casos classe I
de Kennedy, em casos de distância pequena entre o assoalho da boca e a gengiva
marginal livre, em casos de inserção alta de freio lingual e presença de tórus lingual
volumoso e inoperável.


Fig.11. Barra lingual. Distâncias entre a
barra e a gengiva marginal livre e o
assoalho da boca.
Fig.12. Barra lingual. Largura mínima da
barra. Alívio de cera sob a estrutura
(seta).

1.2.2. BARRA LINGUAL DUPLA
A barra lingual dupla ou grampo contínuo de Kennedy é um conector
constituído por uma barra lingual inferior e uma barra superior localizada na face
lingual dos dentes inferiores, indicada quando há necessidade de se obter retenção
indireta com o próprio conector maior, como em casos classe I de Kennedy. A
distância mínima ente as barras deverá ser no mínimo de 3 mm para evitar
impacção alimentar e desconforto ao paciente. Também é necessário que os dentes
suportes que alojam suas extremidades tenham nichos devidamente preparados
para a colocação da barra (Fig.13). A barra lingual dupla também é contraindicada
3 mm
3 mm
4 mm
Sistema de conexão – Profa. Dra. Valéria Oliveira Pagnano de Souza
 8
em casos de distância pequena entre o assoalho da boca e a gengiva marginal livre,
em casos de inserção alta de freio lingual, presença de tórus lingual volumoso e
inoperável e dentes com coroas curtas, porque o espaço entre as duas barras torna-
se pequeno, permitindo maior impacção alimentar.
Quando existem diastemas há necessidade de confecção da barra lingual
dupla descontínua que não compromete a estética do paciente (Fig.14). Em casos
de dentes apinhados, a adaptação da barra superior torna-se bastante
comprometida desaconselhando a sua indicação.


Fig.13. Barra lingual dupla. Extremidades
alojadas nos nichos preparados.
 Fig.14. Barra lingual dupla descontínua.

1.2.3. PLACA LINGUAL
 A placa lingual nada mais é que uma fusão das barras superior e inferior da
barra lingual dupla (Fig.15), indicada principalmente quando há impedimento para
colocação de uma barra lingual ou barra lingual dupla devido à distância pequena
existente entre o assoalho da boca e a gengiva marginal livre, em casos de
presença de freio lingual com inserção alta ou presença de tórus lingual volumoso e
inoperável. Também permite a substituição de dentes anteriores, sendo indicada em
casos de dentes com prognóstico duvidoso ou ausentes (Fig.16). Apresenta o
inconveniente de impedir o massageamento normal dos tecidos que recobre.


Sistema de conexão – Profa. Dra. Valéria Oliveira Pagnano de Souza
 9

Fig.15. Placa lingual. Fig.16. Placa lingual. Note a
possibilidade de substituição de dente
anterior.

1.2.4. PLACA DENTAL
 É um conector semelhante à placa lingual que se difere por não recobrir a
gengiva marginal, somente terço médio e cervical dos dentes suportes (Fig.17).
Possui as mesmas indicações da placa lingual, ou seja, casos de presença de freio
lingual com inserção alta ou presença de tórus lingual volumoso e inoperável.
Também permite a substituição de dentes anteriores, sendo indicada em casos de
dentes com prognóstico duvidoso ou ausentes. Tem a vantagem de permitir o
massageamento da gengiva marginal livre, diferentemente da placa lingual.


Fig.17. Placa dental.


1.2.5. BARRA SUBLINGUAL
Sistema de conexão – Profa. Dra. Valéria Oliveira Pagnano de Souza
 10
 Conector bastante utilizado na Europa, que é uma modificação da barra
lingual, localizado próximo ao assoalho bucal, sem interferir na musculatura da
região. Tem uma secção transversal em meia gota, sendo que a porção mais larga
se localiza na região mais inferior, permitindo assim maior resistência à flexão lateral
quando em função. Ë indicada em casos de grandes reabsorções alveolares devido
a problemas periodontais.

1.2.6. BARRA VESTIBULAR
 É um tipo de conector utilizado em casos raros, de grande inclinação dos
dentes inferiores para lingual (Fig.18) ou de presença de tórus lingual que impede a
colocação de qualquer tipo de barra na região lingual do arco mandibular. A barra
vestibular deve situar-se no sulco labial, com largura maior que a barra lingual
porque se localiza num arco de maior curvatura, propiciando maior rigidez (Fig.19).


Fig.18. Enceramento da barra
vestibular. Note a inclinação lingual
dos dentes.
Fig.19. Barra vestibular. Note a largura
da barra.

1.2.7. SWINGLOCK
 É um conector constituído por uma placa lingual e uma barra vestibular
articulada (Fig.20), ou seja, esta barra é unida ao conector maior por uma dobradiça
de um lado e fecho do outro (Fig.21). O suporte é obtido pelos apoios nos elementos
suportes, a estabilidade e reciprocidade pela placa lingual e a retenção pelos
grampos tipo barra nas superfícies vestibulares (Fig.20).
Este conector é indicado em casos de dentes suportes, tratados
periodontalmente, mas com prognóstico duvidoso, dentes e tecidos moles com
Sistema de conexão – Profa. Dra. Valéria Oliveira Pagnano de Souza
 11
contornos desfavoráveis. Seu uso é contraindicado em casos de inserção alta de
freio labial ou presença de vestíbulo raso porque impedem a colocação da barra
vestibular.


Fig.20. Swinglock. Presença de grampos
tipos barra.
Fig.21. Swinglock com barra vestibular
com dobradiça (a), fecho (b) e placa
lingual (c).

Dentre os critérios necessários para indicação dos conectores mandibulares,
podem ser citados: principalmente necessidade de retenção indireta, presença de
tórus lingual, necessidade de substituição de dentes anteriores, estabilização dos
dentes, estética, preferência do paciente (fator não determinante, mas que deve ser
levado em conta).

2. CONECTORES MENORES
 São também componentes rígidos que unem os elementos da PPR (apoios)
ao conector maior que têm a função de transmitir as forças aos dentes suportes e ao
restante da estrutura da PPR. Podem ser dos seguintes tipos: interdentais, proximais
ou rede de retenção (Fig.22) porque fazem a união dos dentes artificiais e base da
prótese ao conector maior.
É importante que a confecção dos conectores menores siga os seguintes
princípios:
a) não devem ser posicionados em regiões convexas dos dentes para evitar
desconforto ao paciente. Desta forma, é necessário que estejam localizados nas
a
b
c
Sistema de conexão – Profa. Dra. Valéria Oliveira Pagnano de Souza
 12
regiões das ameias e que nestas regiões sejam feitos alívios para evitar efeito de
cunha;
b) devem cruzar os tecidos gengivais em ângulo reto;
c) deve existir espaço mínimo de 5 mm entre dois conectores menores adjacentes
para evitar a impacção alimentar;
d) devem apresentar a região próxima ao conector maior mais larga do que a região
que faz contato com os dentes
e) devem contactar as superfícies axiais proximais e linguais ou palatinas chamadas
planos-guia, naturais ou preparadas para propiciar paredes paralelas entre si e com
a trajetóriade inserção, de forma a individualizar a trajetória de inserção e remoção
da PPR, aumentando assim a estabilidade da prótese.



Fig.22. Conectores menores: interdental (a),
proximal (b), rede de retenção (c).


OBS. Apesar de não serem conectores, é importante comentar a respeito de dois
componentes da estrutura metálica: top tissular e linha de término. Nas PPRs de
extremidades livres, na região posterior às redes de retenção, são confeccionados
elementos chamados top tissulares que impedem que a estrutura de PPR se
desloque, saindo de posição, durante os procedimentos de prensagem da prótese
(Figs.23 e 24).
Nas regiões em que a base de resina acrílica da PPR se une ao conector
maior são confeccionadas as linhas de término (Fig.24) que permitem melhor
acabamento da resina e metal, evitando excesso de volume de resina nesta região.

5mm
a
c
b
Sistema de conexão – Profa. Dra. Valéria Oliveira Pagnano de Souza
 13

Fig.23. Top tissular (seta). Fig.24. Linha de término (a) e top tissular
(b).

BIBLIOGRAFIA CONSULTADA:
1. CARR, A.B., MC MC GIVNEY, G.P. BROWN, D.T. Mc Cracken Prótese Parcial
Removível. 12.ed. Rio de Janeiro: Elsevier, 2012.
2. ZANETTI, A.L.; LAGANÁ, D.C. Planejamento:Prótese Parcial Removível. São
Paulo: Sarvier,1996.
3. TODESCAN, R. et al. Atlas de Prótese Parcial Removível. São Paulo: Santos,
1996.
4. DAVENPORT, J.C. et al. A clinical guide to Removable Partial Denture design.
2nd. ed., London: British Dental Association, 2000.
5. PHOENIX, R.D.; CAGNA, D.R.; DEFREEST, C.F. Prótese Parcial Removível
Clínica de Stewart. 3 ed. São Paulo: Quintessence, 2007.
6. BEZZON, O.L.; RIBEIRO, R.F.; MATTOS, M.G.C. Apostila de Prótese Parcial
Removível. FORP-USP, 1995.

a
b
