A
1º) Para montar as traves,
deite a travessa no chão com os
suportes na horizontal. Insira os dois
pilares nos suportes e fixe as peças
como mostra a figura 2, utilizando
a chave phillips.
Suporte
Pilar 3 m
Longarina 4,5m
 1,72 m
 1
,5
 m

 2,29 m
CC
Distâncias entre traves
 3,86m
Solo
Trave
DETALHE A
ESCALA 1 : 10
J
DETALHE J
ESCALA 1 : 10Parafuso
 1,72 m
 1
,5
 m

 2,29 m
L
3,86m
2,36m
4,52m
Travessa 3m
Reforço estrutural metalão 80 x 40mm
Parafuso philips pré parafusado na longarina

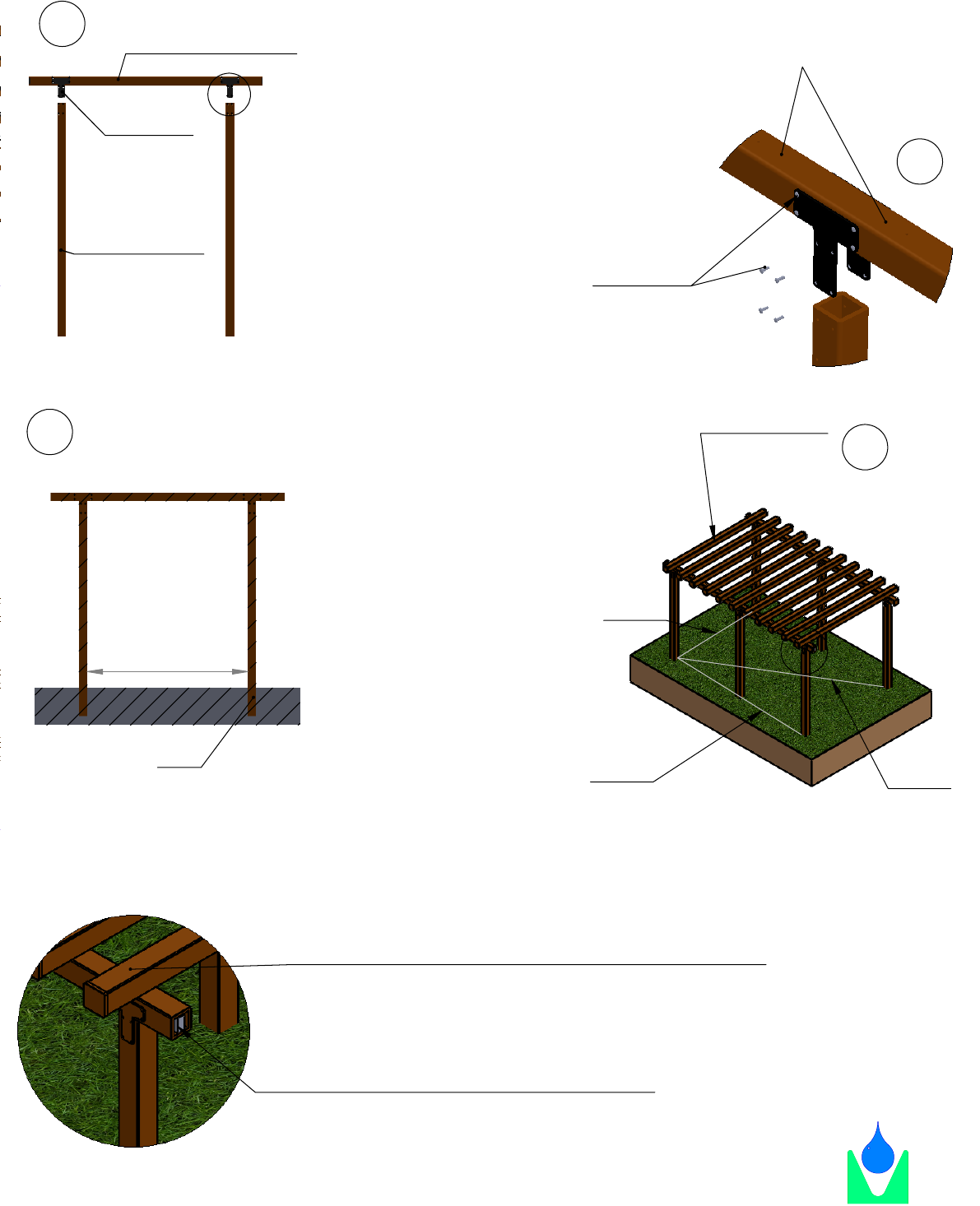

Manual para montagem do Pergolado 4,5 x 3m
 Perfil 0,12 x 0,12m
3º) Monte as longarinas
na parte superior seguindo
 a furação existente nas
travessas.
Fixe os parafusos com uma
chave Phillips no local
indicado na figura 5.
2º) Cave os buracos obedecendo
as medidas da
figura 4, com profundidade
minima de 60cm.
Introduza os pés das traves,
respeitando o alinhamento.
Compacte o solo fixando as
traves,tomando cuidado para
ficar nivelado e em prumo.
4
1
2
3
Obs: Deixar os parafusos
salientes voltados
para cima.
CNPJ 00.193.301/0001-96
Rua leofredo tavares 251
CEP 84600-000 São Gabriel
União da Vitória - PR
www.inbrasil.ind.br
(42) 3522-1771 In Brasil
Sugestão: Mão de obra especializada para montagem.
LISTA DE MATERIAS PARA A MONTAGEM DO PERGOLADO
Ferramentas necesárias para a instalação
QUANT. ESPECIFICAÇÕES
11 Travessa 0,12 x 0,12 x 3 m
6 Pilar 0,12 x 0,12 x 3 m
2 Longarina 0,12 x 0,12 x 4,5 m
12 Suporte para pergolado (T)
96 Parafuso fixer flangeado phillips 5,0 x 25mm
22 Parafuso soberbo Ø 5 mm x 40mm
2 Metalão 60 x 30mm ja fixada nas travessas
Chave cruz (Phillips)
Cavadeira
Trena
Nível ou prumo
Escada
