Pergunta 1
Resposta Selecionada:
Leia o trecho a seguir:
“O teorema de Norton afirma que um circuito linear de dois terminais pode ser substituído por um circuito
equivalente formado por uma fonte de corrente I em paralelo com um resistor R , em que I é a corrente de
curto-circuito através dos terminais e R é a resistência de entrada ou equivalente nos terminais quando as
fontes independentes forem desligadas” (ALEXANDER; SADIKU, 2013, p. 128).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo:
Bookman, 2013.

A partir da leitura do trecho e considerando os conteúdos estudados no ebook da disciplina, questiona-se:
qual é a corrente de Norton no terminal ab para o circuito abaixo? Assinale a alternativa correta:


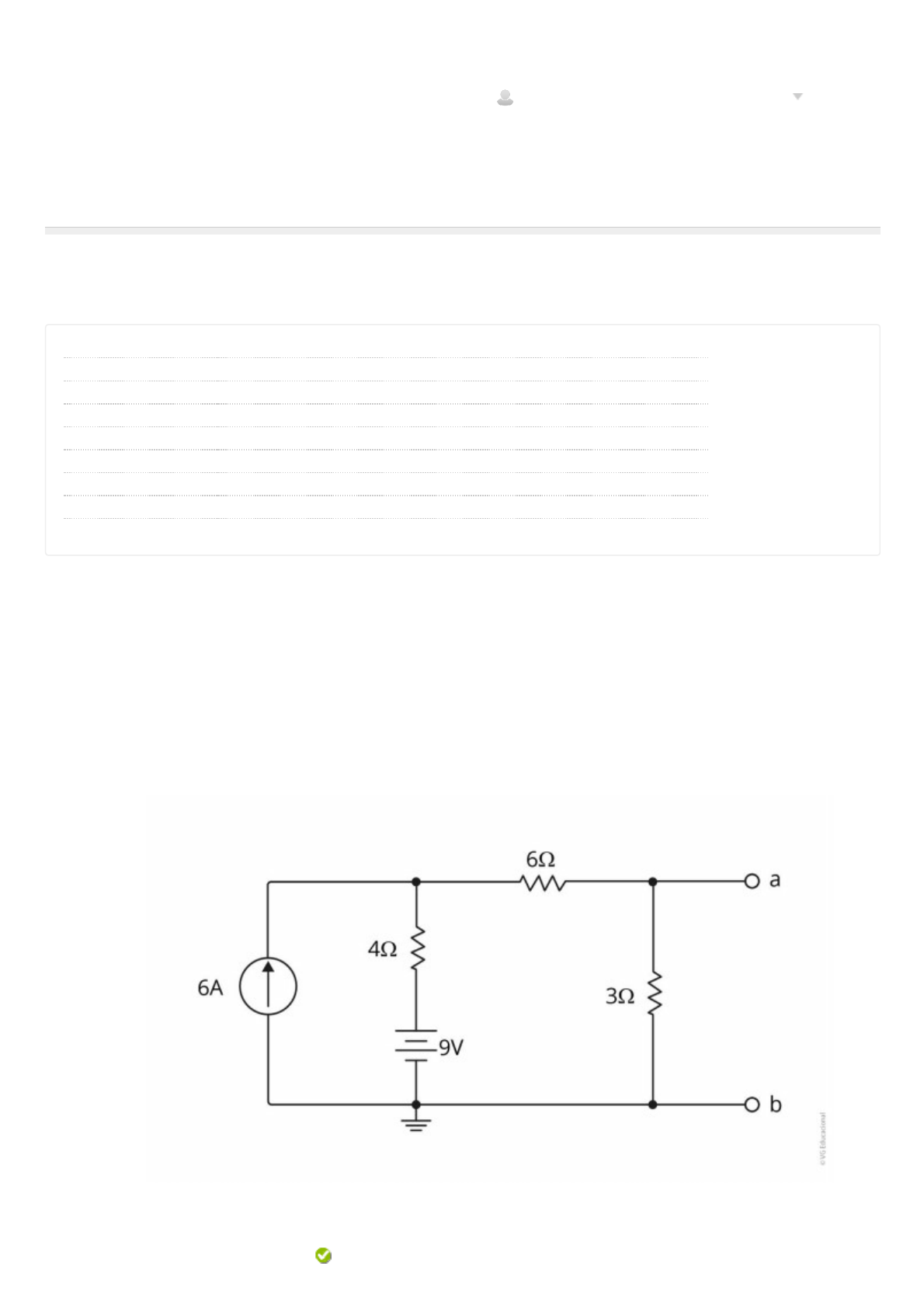

Figura - Circuito com fontes e resistores
Fonte: Elaborada pelo autor.
3,3 A
Minha Área
1 em 1 pontos
RODOLFO MARIANO ALMEIDA
http://portal.anhembi.br/
https://anhembi.blackboard.com/webapps/blackboard/execute/courseMain?course_id=_612362_1
https://anhembi.blackboard.com/webapps/blackboard/content/listContent.jsp?course_id=_612362_1&content_id=_14249498_1&mode=reset
https://anhembi.blackboard.com/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_358_1
https://anhembi.blackboard.com/webapps/login/?action=logout
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36712303_1&course_id=_612362_1&content_id=_142495… 2/9
Resposta Correta:
Feedback
da
resposta:
3,3 A
Resposta correta. A alternativa está correta, pois, para calcular a corrente de Norton no
terminal ab, curto-circuitamos o terminal ab. Então, a corrente sobre o resistor de 3 ohms
será igual a zero. Representamos a tensão em nó que conecta os resistores de 6 ohms e de
4 ohms com a . Aplicando as leis de Kirchhoff, teremos:

Pergunta 2
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia trecho a seguir:
“Um capacitor é formado por duas placas condutoras separadas por um isolante. Em diversas aplicações
práticas, as placas podem ser constituídas por folhas de alumínio, enquanto o dielétrico pode ser
composto por ar, cerâmica, papel ou mica” (ALEXANDER; SADIKU, 2013, p. 191).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo:
Bookman, 2013.

Diante do exposto, responda: qual é a energia armazenada nos capacitores do circuito abaixo? Assinale a
alternativa correta:

Figura - Circuito com fonte de tensão, resistores e capacitores
Fonte: Elaborada pelo autor.
Resposta correta. A alternativa está correta, pois temos dois capacitores e
. Podemos substituir a fonte de tensão de 18V e o resistor de 3 kΩ em série por
uma fonte de corrente de 6 mA e um resistor de 3 kΩ em paralelo. Para calcular a corrente
no resistor de 3 kΩ, utilizamos a regra de divisor de corrente. Então,
 e e
. Portanto:
1 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36712303_1&course_id=_612362_1&content_id=_142495… 3/9

Pergunta 3
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o trecho a seguir:
É possível “liberar a potência máxima a uma carga quando um sistema com perdas internas conhecidas
for dado. Deve ser notado que isso resultará em perdas internas significativas maiores ou iguais à potência
liberada à carga. O circuito equivalente de Thévenin é útil para descobrir a potência máxima que um
circuito linear pode liberar a uma carga” (ALEXANDER; SADIKU, 2013, p. 133).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo:
Bookman, 2013.

Assim, considerando as informações apresentadas e os conteúdos estudados, qual é a máxima
transferência de potência para a carga no circuito abaixo? Assinale a alternativa correta:

Figura - Circuito com fonte de tensão, fonte de corrente e resistores
Fonte: Elaborada pelo autor.
16,2 W.
16,2 W.
Resposta correta. A alternativa está correta, pois, primeiramente, a tensão de Thévenin e a
resistência de Thévenin devem ser calculadas. Podemos substituir a fonte de tensão de 9 V e
a resistência de 3 ohms em série por uma fonte de corrente de 3 A e a resistência de 3 ohm
em paralelo. Teremos duas fontes de corrente com o mesmo sentido de corrente e, então,
podemos substituir essas duas fontes por uma fonte de 6 A. Essa fonte pode ser substituída
por uma fonte de tensão de 18 volts com uma resistência de 3 ohms em série. Os resistores
de 3 ohms e 2 ohms estarão em série e a resistência equivalente será igual a 5 ohms.
Portanto:

Pergunta 4
Leia o trecho a seguir:
1 em 1 pontos
1 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36712303_1&course_id=_612362_1&content_id=_142495… 4/9
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
“Qualquer condutor de corrente elétrica possui propriedades indutivas e pode ser considerado um indutor.
Mas, para aumentar o efeito indutivo, um indutor usado na prática é normalmente formado em uma bobina
cilíndrica com várias espiras de fio condutor” (ALEXANDER; SADIKU, 2013, p. 199).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo:
Bookman, 2013.

A corrente em um indutor de 0,1 H é descrita pela fórmula:

Assim, considerando as informações apresentadas e os conteúdos estudados, qual é a tensão nesse
indutor? Julgue as alternativas abaixo e assinale a correta:
Resposta correta. A Alternativa está correta porque a tensão no indutor é calculada através
da fórmula a seguir:
. A derivada da corrente pelo tempo deve ser calculada na forma
correta. A indutância deve ser multiplicada pela derivada da corrente pelo tempo para
calcular a tensão no indutor.
Pergunta 5
Resposta Selecionada:
Resposta Correta:
Feedback
da
Leia o trecho a seguir:
Em análise de circuitos, é possível substituir uma fonte de tensão em série com um resistor por uma fonte
de corrente em paralelo com um resistor. De acordo com Alexander e Sadiku (2013, p. 120), qualquer uma
dessas substituições é conhecida como transformação de fontes.

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo:
Bookman, 2013.

Utilizando transformação de fonte de tensão no circuito abaixo, calcule a tensão da saída e assinale a
alternativa que apresenta a resposta correta:

Figura - Circuito com fonte de tensão, fonte de corrente e resistores
Fonte: Elaborada pelo autor.
Sua resposta está incorreta. A alternativa está incorreta, pois, ao converter uma fonte de
corrente para fonte de tensão, a corrente tem de ser multiplicada pela resistência e o mesmo
0 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36712303_1&course_id=_612362_1&content_id=_142495… 5/9
resposta: resistor tem que ficar em série com a fonte de tensão. Ao converter uma fonte de tensão para
fonte de corrente, a tensão tem que ser dividida pela resistência e o mesmo resistor tem que
ficar em paralelo com a fonte de corrente.O sentido das fontes é importante.
Pergunta 6
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Sabe-se que a “potência máxima é transferida a uma carga quando a resistência de carga for igual à
resistência de Thévenin quando vista da carga” (ALEXANDER; SADIKU, 2013, p. 133).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo:
Bookman, 2013.

Diante dessa informação, analise o circuito abaixo:
Figura - Circuito com fontes de tensão e resistores
Fonte: Elaborada pelo autor.

A partir do exposto, responda: qual é a máxima transferência de potência para a carga no circuito?
Analise as afirmativas a seguir e julgue a alternativa correta:
5,12 W.
5,12 W.
Resposta correta. A alternativa está correta, pois, primeiramente, temos que obter o circuito
equivalente de Thévenin visto pelo terminal ab. Consideramos a resistência do como
infinita e colocamos uma fonte de corrente com a corrente entre a e b e calculamos a
tensão da fonte de corrente. Aplicando as leis de Kirchhoff, teremos:

Também:


Então:

Pergunta 7
Leia o trecho a seguir:
“O princípio da superposição afirma que a tensão (ou a corrente) em um elemento em um circuito linear é
1 em 1 pontos
1 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36712303_1&course_id=_612362_1&content_id=_142495… 6/9
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
a soma algébrica da soma das tensões (ou das correntes) naquele elemento em virtude da atuação
isolada de cada uma das fontes independentes” (ALEXANDER; SADIKU, 2013, p. 115).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo:
Bookman, 2013.

A partir da leitura do fragmento acima, calcule a corrente no circuito abaixo, utilizando propriedade de
superposição e assinale a alternativa correta:

Figura - Circuito com fontes de tensão e fonte de corrente
Fonte: Elaborada pelo autor.
1,5
1,5
Resposta correta. O efeito de cada fonte tem que ser estudado separadamente. Ao aplicar a
fonte de 20 , o resistor de 6 Ω está em paralelo com o outro resistor de 6 Ω. Assim, teremos
um resistor equivalente de 3 Ω que está em série com o resistor de 7 Ω, no qual está
passando a corrente .


Aplicando a fonte de 10 , para corrente total ( ), temos:


Desse modo, a corrente que passa pelo resistor de 7 ohms será:

Aplicando a fonte de 4 , teremos curto-circuito e, então, a corrente não passará pelo
resistor de 7 ohms.
Pergunta 8
Leia o trecho a seguir:
“Se um circuito tiver duas ou mais fontes independentes, uma maneira de determinar o valor de uma
variável específica (tensão ou corrente) é usar a análise nodal ou a de malhas. Outra forma seria
determinar a contribuição de cada fonte independente à variável e então somá-las. Essa última forma é
conhecida como superposição” (ALEXANDER; SADIKU, 2013, p. 115).

1 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36712303_1&course_id=_612362_1&content_id=_142495… 7/9
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
ALEXANDER, C. K.; SADIKU, M. N. O. F undamentos de circuitos elétricos . 5. ed. São Paulo:
Bookman, 2013.

A partir dessas informações, considere o circuito abaixo:

Figura - Circuito com fonte de tensão, fonte de corrente e resistor
Fonte: Elaborada pelo autor.

A partir da figura acima e do fragmento citado, calcule a tensão , utilizando propriedade de superposição
e, em seguida, julgue qual das alternativas é a correta:
12
12
Resposta correta. A alternativa está correta porque analisamos a contribuição de cada fonte
de forma independente, aplicando a fonte de 12 e considerando a fonte de 3 A como
contato aberto, calculamos a tensão sobre o resistor e, desse modo, temos: .
Aplicando a fonte de 3 A, a corrente sobre o resistor será igual a 0 A ; sendo assim, a
tensão sobre o resistor será igual a zero.
Pergunta 9
Leia o trecho a seguir:
“O teorema de Thévenin afirma que um circuito linear de dois terminais pode ser substituído por um
circuito equivalente formado por uma fonte de tensão V em série com um resistor R , onde V é a tensão de
circuito aberto nos terminais e R , a resistência de entrada ou equivalente nos terminais quando as fontes
independentes forem desativadas” (ALEXANDER; SADIKU, 2013, p. 123).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo:
Bookman, 2013.

A partir dessa informação e do conteúdo estudado a respeito do Teorema de Thévenin, questiona-se: qual
é a tensão de Thévenin, vista pela terminal ab no circuito abaixo? Assinale a alternativa correta:
1 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36712303_1&course_id=_612362_1&content_id=_142495… 8/9
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Figura - Circuito com fonte de tensão, fonte de corrente e resistores
Fonte: Elaborada pelo autor.
Resposta correta. A alternativa está correta, pois o nó que conecta a fonte de corrente, o
resistor de 2 ohms e a fonte de tensão tem tensão de , e o nó que conecta os resistores de
6 ohms e 4 ohms e a fonte de tensão tem tensão de Thévenin . Aplicamos as leis de
Kirchhoff para determinar a tensão de Thévenin e o valor de :



Também temos:

Pergunta 10
Resposta Selecionada:
Resposta Correta:
Leia o trecho a seguir:
“Capacitor é um elemento passivo projetado para armazenar energia em seu campo elétrico. Além dos
resistores, os capacitores são os componentes elétricos mais comuns, sendo largamente utilizados em
eletrônica, comunicações, computadores e sistemas de potência, assim como, por exemplo, em circuitos
de sintonia de receptores de rádio e como elementos de memória dinâmica em sistemas
computadorizados” (ALEXANDER; SADIKU, 2013, p. 133).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo:
Bookman, 2013.

A partir da leitura do trecho e considerando os conteúdos estudados no ebook da disciplina, questiona-se:
se uma tensão de 30 V está conectada a um capacitor de 6 pF, qual é a carga elétrica e a energia
armazenada no capacitor? Assinale a alternativa correta:
,
,
1 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36712303_1&course_id=_612362_1&content_id=_142495… 9/9
Sábado, 26 de Setembro de 2020 09h55min38s BRT
Feedback
da
resposta:
Resposta correta. A alternativa está correta porque a carga elétrica representada por é
igual à capacitância representada por C multiplicada pela tensão do capacitor. A energia
armazenada no capacitor é calculada multiplicando-se a capacitância elevada a dois da
tensão do capacitor e dividindo-se o produto por dois.



← OK
javascript:launch('/webapps/gradebook/do/student/viewAttempts?course_id=_612362_1&method=list&nolaunch_after_review=true');
