UNIVERSIDADE FEDERAL DE OURO PRETO

ICEB - DEPARTAMENTO DE QUÍMICA

EXERCÍCIO 1– PROCESSOS INDUSTRIAIS ORGANICOS-QUI291

EXERCICIO AVALIATIVO EM GRUPO DE TRÊS ALUNOS

5 PONTOS EM 100 PONTOS-REMOTO

PROFESSORA: VIVIANE MARTINS

UTILIZE O ESPAÇO DESTA FOLHA
Alunos
Adriano Felipe Alves, Barbara Fonseca Caires,
Daiana Rocha e Wellington Reis

Turma: 11
Data: 27-01-2021


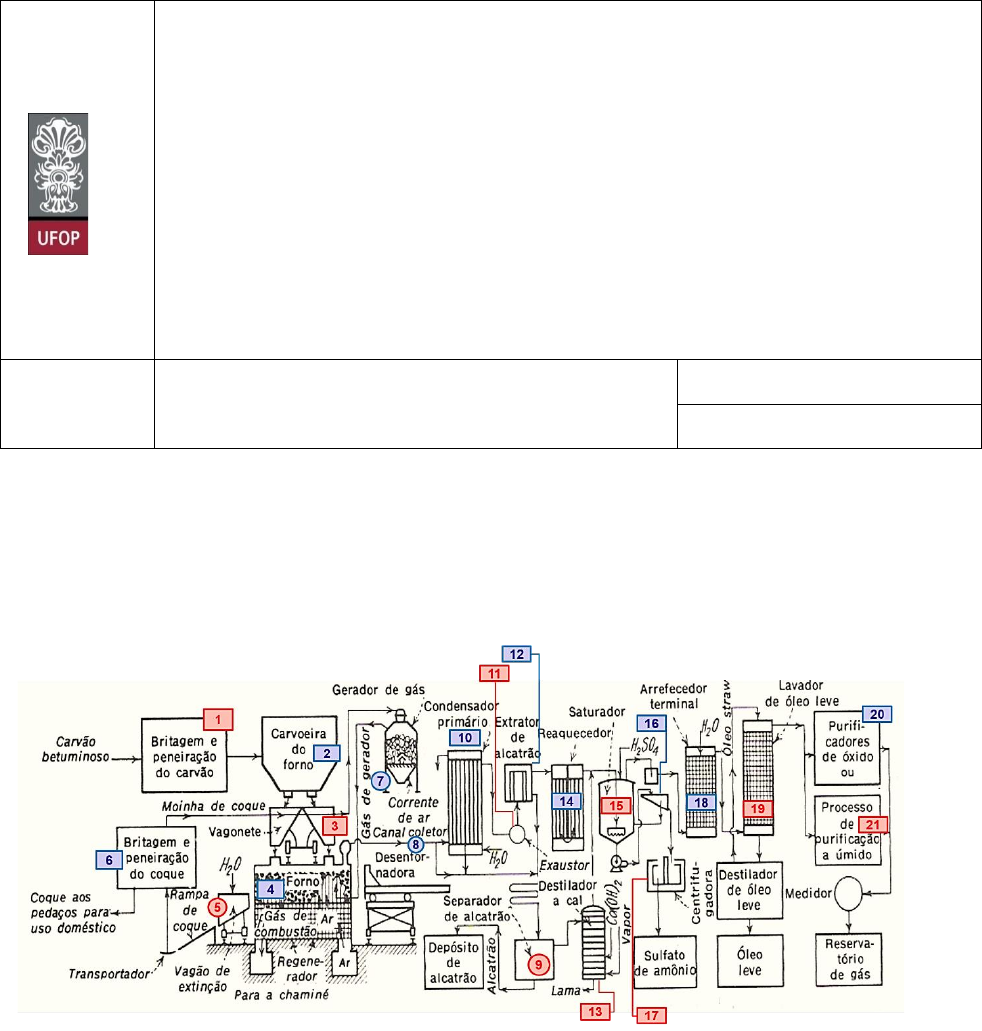

1) Explique o fluxograma do processo industrial orgânico da indústria carboquímica.
Detalhe os produtos que estão saindo, temperatura e cada processo. (2,5 PONTOS)

Para melhor compreensão de todo processo, enumerando-se as unidades temos que:



1. O carvão betuminoso passa por um processo de britagem e peneiração, garantindo
assim que a matéria-prima tenha granulometria ideal para prosseguir.
2. Na carvoeira há um pré-aquecimento que evita choques térmicos e diminui a
quantidade de energia que o forno precisa para operar.
3. O carvão pré-aquecido é depositado sobre as vagonetas e então são transportados pelos
trilhos até o forno.
4. Onde ocorre a carbonização/coqueificação do carvão que utiliza o próprio gás de
combustão gerado pela queima dos finos de coque (7) que saem da moinha de coque
(6) como fonte de aquecimento, iniciando o processo a 700º C até 1100º C operando
24h. Duas correntes saem da unidade, uma com gás de coqueria que passa pelo canal
coletor em direção ao condensador primário e outra corrente com o coque sai pela
desenfornadora e é transportada por um operador até o vagão de extinção (5).
5. No vagão de extinção o coque é resfriado com mangueiras de água provocando
solidificação do coque, em seguida o coque é transportado para uma unidade de
britagem e peneiração (6).
6. O coque que não sofre britagem, nem peneiração é designado para uso doméstico. Já
o coque processado na unidade (moinha de coque) com granulometria ideal é
transportado para o gerador de gás (7).
7. O gás de combustão gerado nesta unidade é utilizado como fonte de aquecimento para
o forno.
8. A corrente do canal coletor tem uma solução amonical, levando a condensação do
componente mais pesado, que neste caso é o alcatrão, sendo que uma parte dessa
solução sai junto com o alcatrão.
9. A solução amonical que saiu junto com o alcatrão é separada.
10. O alcatrão é condensado após o contato com a solução amoniacal.
11. O gás de coqueria passa por esse exaustor para comprimir o gás e assim extrair
qualquer resíduo de alcatrão (separar alcatrão médio).
12. Também chamado de precipitador eletrostático, possui barras metálicas com o intuito
de separar o alcatrão residual do gás de coqueria.
13. Onde ocorre o tratamento da solução amoniacal, que foi utilizada para condensar o
alcatrão, aumentando o pH através da solução da cal convertendo hidróxido de amônia
em amônia. Podendo assim ser utilizado para fertilizantes.
14. O gás de coqueria resfriado é reaquecido antes de ir para o saturador (15).
15. É onde ocorre a entrada do ácido (sulfúrico ou fosfórico) que vai reagir com a amônia
presente no gás de coqueria. Com isso, se obtém um sal inorgânico, que pode ser o
(NH4)2SO4 ou o (NH4)3PO4, a depender do ácido utilizado. Esse produto é utilizado na
indústria de fertilizantes. Na corrente superior sai o gás de coqueria sem a amônia e na
corrente inferior sai o sal inorgânico e o alcatrão.
16. Etapa de lavagem do sal inorgânico, ocorrendo a sua cristalização.
17. Centrifugação dos cristais. Esses cristais se depositam no fundo e são coletados por
um processo de filtração.
18. Resfriamento da carga de entrada do lavador com óleo.
19. Lavagem em contracorrente com óleo straw que solubiliza os solutos solúveis em óleo
e depois é separado por destilação (gás de coqueria por baixo e óleo de lavagem por
cima) para retirar o óleo leve.

Para reter as cinzas e o enxofre podem ser utilizadas a unidade 20 ou 21

20. É utilizado um leito de óxido de ferro que transforma o enxofre em sulfeto
férrico/sulfeto ferroso.
21. Ocorre a retirada de umidade, liberando gás seco (sem água e sem enxofre).

Posteriormente, os gases são armazenados em reservatórios de gás.


2) Explique o fluxograma de destilação do alcatrão e indique os produtos obtidos. (2,5
PONTOS)

Para uma melhor compreensão de todo o processo, enumerando-se as unidades temos
que:



























1. O alcatrão entra bruto nesta unidade, onde é filtrado e bombeado para o a de calor.
2. Neste primeiro trocador de calor, o alcatrão é aquecido pelo vapor de refluxo que
sai da coluna de fracionamento (5). Este vapor de refluxo resfria-se ao aquecer o
alcatrão e sai como água líquida.
3. Neste trocador de calor ocorre mais aquecimento do alcatrão pelo piche, que sai
da coluna de destilação. O piche sai mais frio, devido a troca de calor com o
alcatrão, e segue para o armazenamento. O alcatrão sai mais quente e vai para a
coluna de destilação.
4. Na parte superior desta coluna de destilação sai os vapores arrastados pelo vapor
de água e superaquecidos. Estes vapores seguem para a coluna de fracionamento.
O piche sai desta coluna em retornando ao trocador de calor (3) e o alcatrão sai
no fundo da coluna em direção a Retorta Tubular.
5. Os vapores arrastados entram na base da coluna de fracionamento onde são
separados em 4 frações (corrente 1, 2, 3 e 4) e uma fração residual que sai na base
da coluna. No topo da coluna sai um vapor que pode conter alcatrão, este vapor
segue em direção ao condensador de refluxo.
1 2 3
4
5
6
7
6. No condensador de refluxo o vapor que sai do topo da coluna é resfriado e retorna
para a coluna de fracionamento. Sendo que o vapor de refluxo sai deste
condensador e segue para o 1 trocador de calor.
7. O alcatrão que sai no fundo da coluna de destilação entra na retorta tubular a calor
radiante onde é reaquecido e retorna para a coluna de destilação para uma maior
purificação e consequentemente para gerar mais vapores que seguirão para a
coluna de fracionamento.
