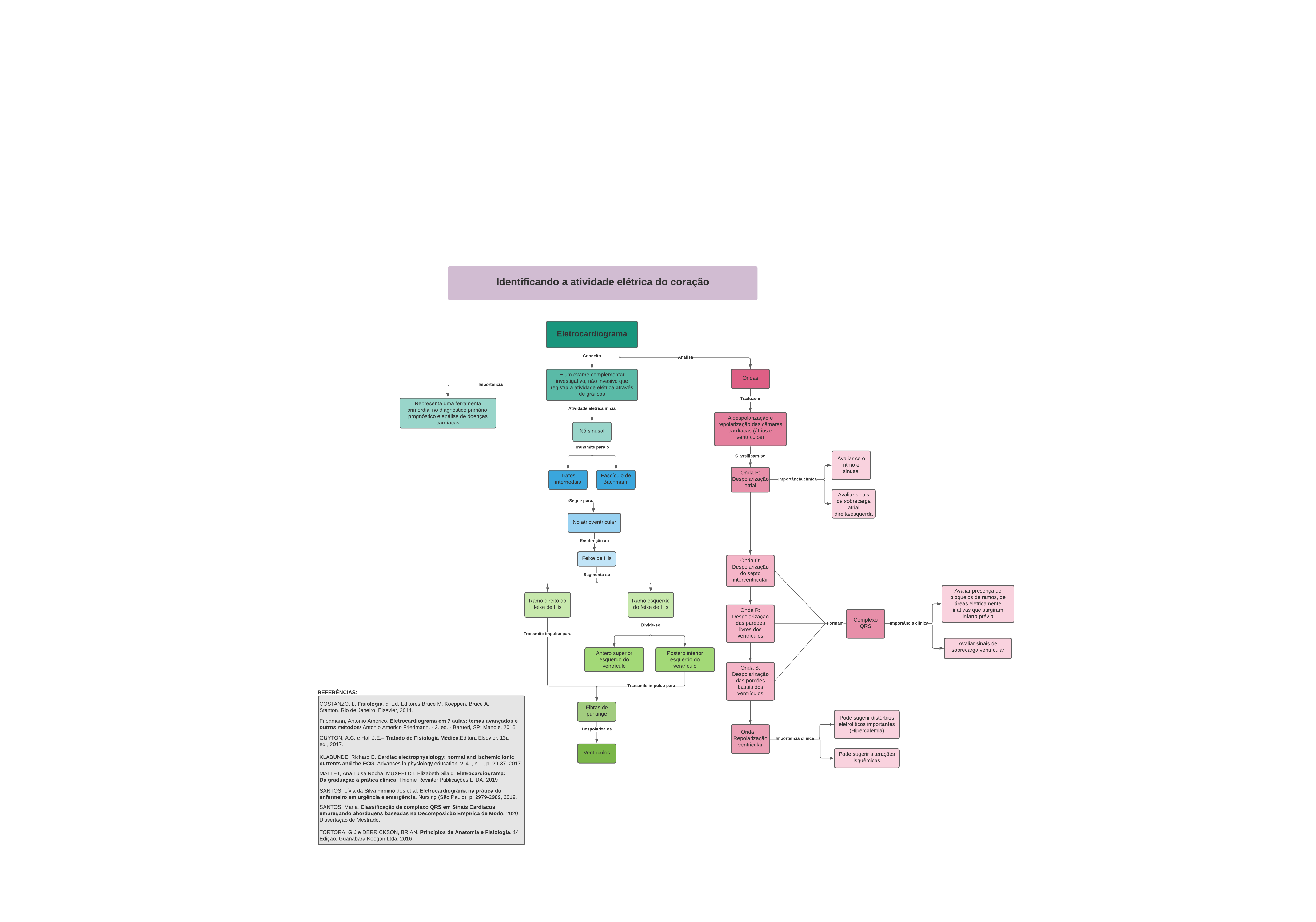

eletrocardiograma (mapa conceitual)

Prévia do material em texto

Eletrocardiograma
É um exame complementar
investigativo, não invasivo que
registra a atividade elétrica através
de gráficos
Conceito
Nó sinusal
Atividade elétrica inicia
Transmite para o
Feixe de His
Ramo direito do
feixe de His
Ramo esquerdo
do feixe de His
Segmenta-se
Antero superior
esquerdo do
ventrículo
Postero inferior
esquerdo do
ventrículo
Fibras de
purkinge
Transmite impulso para
Ventrículos
Despolariza os
Analisa
Onda P:
Despolarização
atrial
Avaliar se o
ritmo é
sinusal
Avaliar sinais
de sobrecarga
atrial
direita/esquerda
Onda Q:
Despolarização
do septo
interventricular
Avaliar presença de
bloqueios de ramos, de
áreas eletricamente
inativas que surgiram
infarto prévio
Importância clínica
Avaliar sinais de
sobrecarga ventricular
Onda T:
Repolarização
ventricular
Pode sugerir distúrbios
eletrolíticos importantes
(Hipercalemia)
Pode sugerir alterações
isquêmicas
Importância clínica
Nó atrioventricular
Fascículo de
Bachmann
Tratos
internodais
Segue para
Em direção ao
Ondas
Traduzem
A despolarização e
repolarização das câmaras
cardíacas (átrios e
ventrículos)
Classificam-se
Onda R:
Despolarização
das paredes
livres dos
ventrículos
Onda S:
Despolarização
das porções
basais dos
ventrículos
Complexo
QRS
Importância clínica
Representa uma ferramenta
primordial no diagnóstico primário,
prognóstico e análise de doenças
cardíacas
Importância
Divide-se
Transmite impulso para
Formam
Identificando a atividade elétrica do coração
