Questão 1/10 - Controle Contínuo

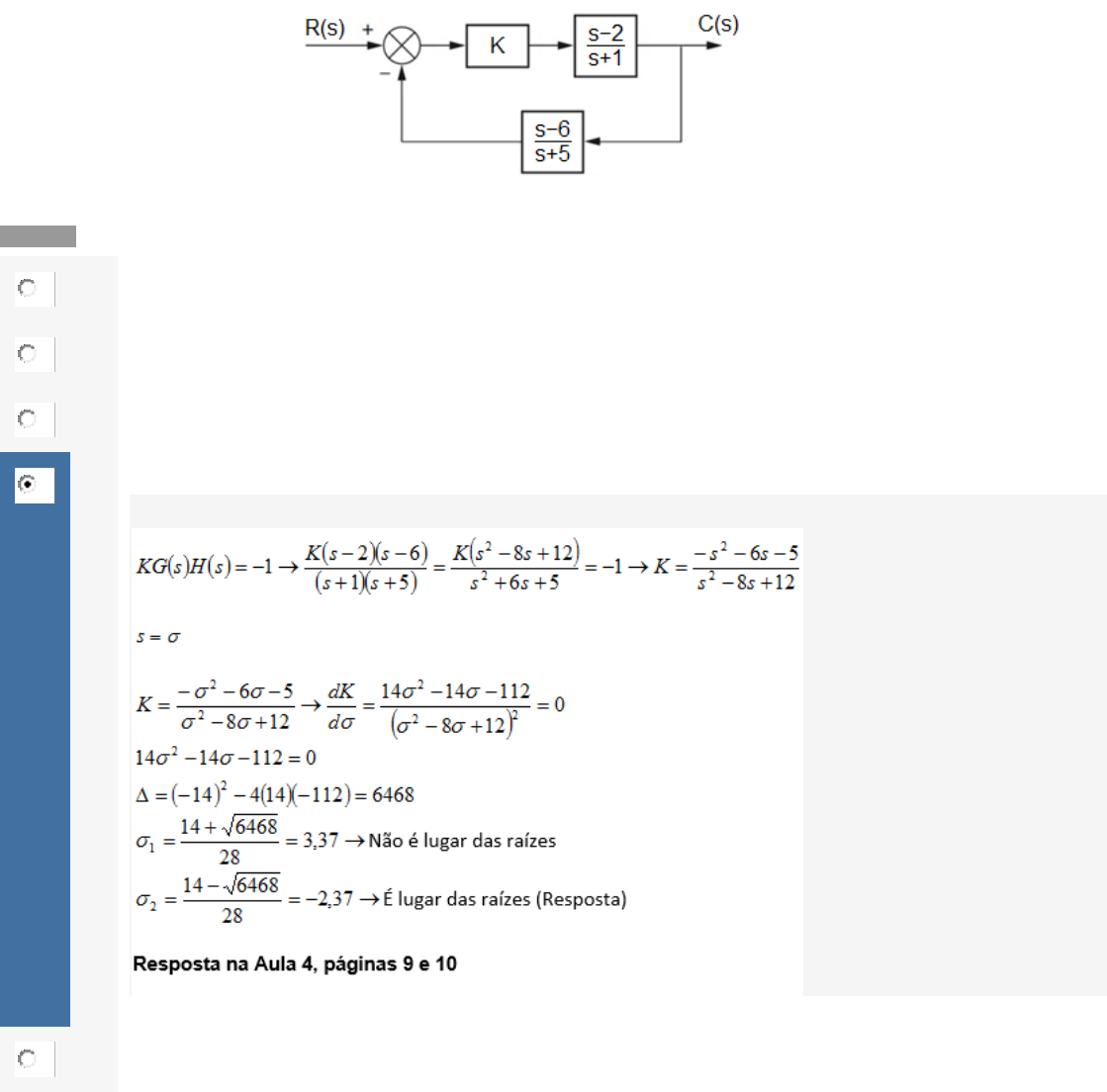

Considere o seguinte sistema:


Calcule o ponto de saída dos polos do eixo real, no lugar das raízes.
Nota: 10.0

A -0,83

B -1,02

C -1,23

D -2,37
Você acertou!


E -3,52

Questão 2/10 - Controle Contínuo
Em relação aos métodos de sintonia desenvolvidos por Ziegler e Nichols, analise as afirmativas e
assinale a alternativa correta.
I. Os métodos de sintonia de Ziegler-Nichols são métodos de sintonia aplicados apenas em
compensadores PID.
II. Os métodos de sintonia podem ser aplicados a compensadores PID modificados.
III. No método de sintonia em malha aberta é recomendado para plantas não possuam integradores.
IV. No método de sintonia por malha fechada, deve-se obter os valores do período crítico e do ganho
crítico.
V. Os parâmetros do controlador obtidos por estes métodos não garantem a estabilidade do sistema
para qualquer variação paramétrica.
Nota: 10.0

A As afirmativas I, II e III estão corretas.

B As afirmativas II, III e IV estão corretas.

C As afirmativas III, IV e V estão corretas.
Você acertou!

D As afirmativas II, IV e V estão corretas.

E As afirmativas I, II e V estão corretas.

Questão 3/10 - Controle Contínuo
O compensador por atraso de fase tem como principal objetivo a redução do erro de regime
permanente de um sistema em malha fechada. Sendo assim, considere um sistema com
realimentação unitária, cuja função de transferência direta é dada por



O sistema deve operar com um coeficiente de amortecimento de 0,52. Após a inclusão do
compensador por atraso de fase o erro em regime permanente deve ser reduzido em 20 vezes para
uma entrada do tipo degrau unitário. Projete um compensador por atraso de fase, com o polo
alocado em –0,01 e que atenda aos requisitos de projeto.
Dica: Utilize o Scilab para a resolução. No Scilab utilize os seguintes comandos:
--> s = %s;
--> G = syslin('c',1/((s+2)*(s+4)*(s+8)))
--> clf;
--> evans(G,1000)
--> sgrid(0:0.01:1,[1 2 3 4 5 7 8 9])
Nota: 0.0

A


B


C




D


E


Questão 4/10 - Controle Contínuo
Dado um sistema com realimentação unitária que possui a seguinte função de transferência


Determine o ponto de cruzamento dos polos com o eixo imaginário
Nota: 10.0

A ±j2,222

B ±j0,456

C ±j1,244

D ±j3,587

E ±j0,822
Você acertou!


Questão 5/10 - Controle Contínuo
Dada a função de transferência



Calcule o ganho de G(s) no ponto -1+j5 determinando a distância dos polos e zeros até o ponto
desejado
Nota: 10.0

A 8,47

B 6,32

C 3,87

D 4,95

E 5,78
Você acertou!


Questão 6/10 - Controle Contínuo
Analise as afirmativas e assinale a alternativa que corresponde a características de sistemas de fase
mínima.
I. É possível traçar as assíntotas e verificar a ordem da função de transferência, através das
inclinações múltiplas de –20dB/década. Para os gráficos que possuírem uma inclinação de –
40dB/década, pode-se afirmar que se trata de uma função de transferência de 2ºordem.
II. Para funções de 2ª ordem, a frequência natural não-amortecida, ?n, é igual a frequência de corte.
III. Para funções de 2º ordem, a frequência de corte esta em uma frequência uma década abaixo da
frequência de pico de ressonância.
IV. O coeficiente de amortecimento é verificado medindo-se o valor de pico ressonante na frequência
que a inclinação varia para –40dB/década.
V. É possível determinar o coeficiente de amortecimento, calculando o módulo da função na
frequência corte.
Nota: 10.0

A Somente as afirmativas I, III e V estão corretas.

B Somente as afirmativas II, IV e V estão corretas.

C Somente as afirmativas I, III e IV estão corretas.

D Somente as afirmativas I, II e IV estão corretas.
Você acertou!
Resposta na Aula 5, Temas 1 e 2

E Somente as afirmativas I, II e III estão corretas.

Questão 7/10 - Controle Contínuo
Considere o seguinte sistema:


Calcule o ponto de saída dos polos do eixo real, no lugar das raízes.
Nota: 10.0

A -3,382

B -14,89

C -1,203

D -9,487

E -5,101
Você acertou!


Questão 8/10 - Controle Contínuo
Um compensador derivativo aplicado a um sistema de controle em malha fechada é mostrado na
figura a seguir


 Com base na figura mostrada e no funcionamento do compensador derivativo, analise as afirmativas
e assinale a alternativa correta.
I. A principal função do compensador derivativo é diminuir o tempo do regime transitório de um
sistema em malha fechada
II. O compensador derivativo é colocado em paralelo com a planta, e suas saídas são somadas para
resultar na saída do sistema.
III. A inserção do controlador derivativo aumenta o grau da função de transferência de malha aberta.
IV. A saída e um compensador derivativo no domínio da frequência é dado por Ud(s) = sT(s) x E(s)
V. O compensador derivativo atua diretamente em função do sinal de erro, antecipando a ação que o
atuador deve ter sobre a planta, tornando a correção do sinal de saída mais rápida.
Nota: 10.0

A As afirmativas I, III e IV estão corretas.

B As afirmativas II, III e V estão corretas.

C As afirmativas I, II e IV estão corretas.

D As afirmativas II, III e IV estão corretas.

E As afirmativas I, IV e V estão corretas.
Você acertou!

Questão 9/10 - Controle Contínuo
O compensador por avanço de fase tem como principal objetivo a redução do tempo do regime
transitório de um sistema em malha fechada. Sendo assim, considere um sistema com realimentação
unitária, cuja função de transferência direta é dada por



O sistema deve operar com um sobressinal percentual de 25%. Após a inclusão do compensador por
avanço de fase o tempo de acomodação deve ser reduzido pela metade. Projete um compensador
por avanço de fase, com o zero alocado em –6 e que atenda aos requisitos de projeto.
Dica: Utilize o Scilab para a resolução. No Scilab utilize os seguintes comandos:
--> s = %s;
--> G = syslin('c',(s+1)/(s*(s+5)*(s+10)))
--> clf;
--> evans(G,1000)
--> sgrid(0:0.01:1,[1 2 3 4 5 7 8 9])
Depois faça o ajuste dos eixos x e y que achar necessários.
Nota: 0.0

A


B


C


D



E


Questão 10/10 - Controle Contínuo
Considere a função


Sabendo que deseja-se traçar o diagrama de Bode de G(j?) determine a frequência de canto da
função.
Nota: 10.0

A 2,45 rad/s
Você acertou!


B 6 rad/s

C 1/6 rad/s

D 1/2,45 rad/s

E 12 rad/s
