Introdução à Cromatografia

Prévia do material em texto

1
C
ro
m
a
to
g
ra
fi
a

Princípios

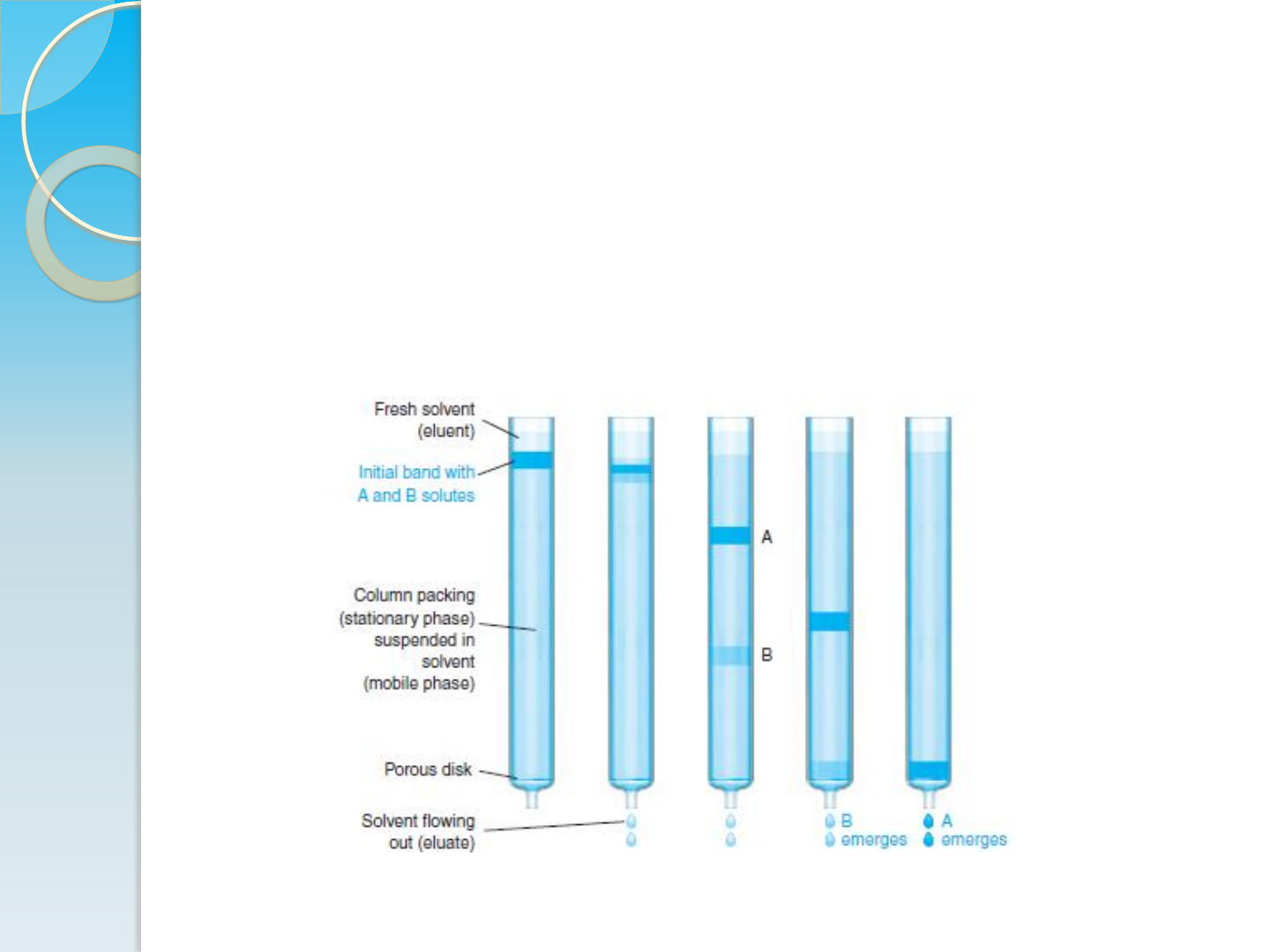

 É um processo de separação de substâncias químicas
presentes em uma mistura através de uma coluna que
retém alguns compostos por mais tempo que os outros.
 CROMATOGRAFIA
(Adaptado de Harris – Quantitative Chemical Analysis)
2
C
ro
m
a
to
g
ra
fi
a

Princípios
 É um processo físico-químico de separação de
misturas, identificação e quantificação de seus
componentes.
 CROMATOGRAFIA
 O primeiro componente da mistura a sair da coluna é o
que fica menos absorvido na coluna.
 O último componente da mistura a atravessar a coluna
é o que fica mais fortemente absorvido na coluna.
 Para realizar uma separação cromatográfica, precisa-se
basicamente de: COLUNA, FASE MÓVEL (FM), FASE
ESTACIONÁRIA (FE) e um DETECTOR.
3
C
ro
m
a
to
g
ra
fi
a

 É o solvente que se move através da coluna
 FASE MÓVEL (FM)
 Pode ser um líquido ou um gás
 É a substância que fica fixa dentro da coluna.
 FASE ESTACIONÁRIA (FE)
 Pode ser um sólido ou um líquido que, em
geral, está covalentemente ligado às partículas
do sólido ou às paredes da coluna capilar oca.
Princípios
4
C
ro
m
a
to
g
ra
fi
a
  A separação ocorre devido a partição do soluto entre a FM
e a FE.
 Pensem ...
Princípios
 Se eu tenho uma FE polar e uma mistura constituída de
uma espécie polar e outra apolar, qual das duas eluirá
primeiro?
 ELUENTE:  Fluido que entra na coluna.
 ELUATO:  Fluido que emerge ao final da coluna.
 ELUIÇÃO:  É o processo de passagem de um líquido ou
de um gás por uma coluna cromatográfica.
5
C
ro
m
a
to
g
ra
fi
a

(Adaptado de Skoog – Fundamentos de Química Analítica)
 Respondem ao
soluto quando
estes saem da
coluna
cromatográfica,
gerando um
cromatograma.
6
C
ro
m
a
to
g
ra
fi
a

 Gráfico que mostra a resposta do detector em função do
tempo de eluição.
 CROMATOGRAMA
 Cada pico corresponde a uma substância diferente,
eluída da coluna.
Princípios
 Pensem ...
 Se o detector for um espectrofotômetro, qual será o sinal
analítico?
 E se for um amperímetro? E se for um condutivímetro? E
se for um Espectrômetro de Massas?
7
C
ro
m
a
to
g
ra
fi
a

 Considere a separação cromatográfica de uma mistura de
A, B e C, cujo detector seja UV-VIS. Sabe-se que o
comprimento de onda selecionado é 295 nm e que a ordem
de eluição é a seguinte:
 Exemplo 1
Princípios
 A = 3 min.  B = 5 min.  C = 10 min.
 a) Sabendo que εA = 1500 ; εB = 500 e εC = 2000, desenhe o
perfil do cromatograma.
 b) Sabendo que εA = 0 ; εB = 500 e εC = 2000, desenhe o
perfil do cromatograma.
8
C
ro
m
a
to
g
ra
fi
a

 Considere as separações cromatográficas das misturas
abaixo, cujo detector seja UV-VIS, funcionando em 295 nm e
a FE uma coluna de caráter polar. Representes os
respectivos cromatogramas.
 Exemplo 2
Princípios
 a)
 A: Muito Polar ; εA = 500
 B: Polar ; εb = 1000
 C: Apolar ; εc = 2000
 b)
 A: Apolar ; εA = 500
 B: Polar ; εb = 1000
 C: Muito polar ; εc = 2000
9
C
ro
m
a
to
g
ra
fi
a

 Exemplo 2 – continuação ...
Princípios
 c)
 A: Muito Polar ; εA = 500
 B: Polar ; εb = 0
 C: Apolar ; εc = 2000
 d)
 A: Apolar ; εA = 500
 B: Polar ; εb = 1000
 C: Muito polar ; εc = 2000
10
C
ro
m
a
to
g
ra
fi
a

 Exemplo 2 – continuação ...
Princípios
 e)
 A: Muito Polar ; εA = 500
 B: Polar ; εb = 0
 C: Pouco polar ; εc = 2000
 f)
 A: Muito apolar ; εA = 500
 B: Apolar ; εb = 1000
 C: Muito apolar ; εc = 2000
 Façam o exercício 2, considerando uma coluna com FE
com caráter apolar.
 Exemplo 3
11
C
ro
m
a
to
g
ra
fi
a
  TERMOS COMUNS
 Considere a separação cromatográfica (CG) de uma
mistura de octano, nonano e uma espécie desconhecida.
Para esta separação, empregou-se o metano (CH4) como FM.
(Adaptado de Harris – Quantitative Chemical Analysis)
Princípios
12
C
ro
m
a
to
g
ra
fi
a
  TERMOS COMUNS
 Observa-se na Figura da imagem anterior que cada
substância sai da coluna em um determinado tempo (TR).
Princípios
 Observa-se também que o solvente (FM), também elui
através da coluna, em um determinado tempo (Tm).
 É o tempo necessário, a partir da injeção, para que um
determinado soluto alcance o detector.
 TEMPO DE RETENÇÃO (Tr)
13
C
ro
m
a
to
g
ra
fi
a

Princípios
 É o tempo de retenção de um componente não retido
pela FE, ou tempo de retardamento da FM – (IUPAC).
 TEMPO MORTO (Tm) ou “VAZIO”
 Fornece a velocidade da FM, que é igual a velocidade
média de movimento das moléculas da FM. É um
importante parâmetro na identificação de picos dos
analitos.
 É o tempo adicional necessário para o soluto percorrer o
comprimento da coluna, além do tempo necessário para o
solvente, que não sofre retenção, percorrer o mesmo
caminho.
 TEMPO DE RETENÇÃO AJUSTADO (Tr’)
14
C
ro
m
a
to
g
ra
fi
a

Princípios
 Considere os seguintes cromatogramas.
15
C
ro
m
a
to
g
ra
fi
a

Princípios
 Observe que os componentes da mistura não foram
separados de maneira eficiente.
16
C
ro
m
a
to
g
ra
fi
a

Princípios
17
C
ro
m
a
to
g
ra
fi
a

Princípios
 Quanto maior a retenção do analito, maior é seu fator de
capacidade.
 FATOR DE CAPACIDADE (k ou k’) ou FATOR DE RETENÇÃO
 Deve ser medido periodicamente para avaliação da
degradação da coluna.
 Também chamado de razão de retenção ou razão de
partição.
 Quando Kx é próximo de 1, significa que o analito x
emerge em um tempo próximo ao eluente.
 Quando Kx é maior que 20 ou 30, significa que o Tr é
muito longo.
 Ideal: entre 1 e 5
18
C
ro
m
a
to
g
ra
fi
a

Princípios
 Exemplo: (Adaptado do concurso para UFMA de 2016)

a) 1,20 b) 2,20 c) 2,50 d) 1,98 e) 3,20
 Em um cromatograma obtido utilizando a cromatografia
líquida de alta eficiência, o tempo de retenção (tR) de um
pico é de 160s e o tempo de retenção de uma amostra que
não teve interação com a fase estacionária foi de 50s. Qual
o fator de capacidade (k’)?
19
C
ro
m
a
to
g
ra
fi
a

Princípios
 Relação entre os tempos ajustados de cada espécie.
 RETENÇÃO RELATIVA (α)
 Quanto maior a retenção relativa, maior é a separação
entre dois componentes.
 Nesta equação >
 Então, α será > 1.
 Como tempo de retenção relativa = tr – tm, podemos
escrever a expressão acima da seguinte maneira:

20
C
ro
m
a
to
g
ra
fi
a

Princípios
 Ex. 1: Uma mistura de benzeno, tolueno e metano foi
injetada em um cromatógrafo a gás. O metano produziu um
pico fino após 42 s, enquanto o benzeno necessitou de 251
s e o tolueno foi eluído em 333 s. Determine o tempo de
retenção ajustado, o fator de capacidade e a retenção
relativa para cada substância.
(Adaptado de Harris – Análise Química Quantitativa)
Parâmetro / Analito Benzeno Tolueno
Tempo de retenção ajustado 209 291
Fator de Capacidade 4,98 6,93
Retenção Relativa 1,39
 RESPOSTAS:
21
C
ro
m
a
to
g
ra
fi
a

Parâmetros Quantitativos
 A eficiência de uma separação está relacionada, dentre
diversos fatores, à qualidade da coluna cromatográfica.
 EFICIÊNCIA DE SEPARAÇÃO
 Historicamente, a destilação era o meio de separação
mais poderoso para se separar compostos voláteis. Neste
sentido, os estudos relacionados à eficiência de separação
de uma coluna cromatográfica são baseados nos mesmos
princípios.
 Considere a coluna de destilação da próxima imagem.
22
C
ro
m
a
to
g
ra
fi
a

Parâmetros Quantitativos
 Kc = Constante de distribuição
 [A]FE = Conc. Do analito na FE
 [A]FM = Conc. Do analito na FM
 Quanto maior a quantidade de pratos, maior será o
número de etapas de equilíbrio e melhor será a separação. Uma coluna de destilação era dividida em seções (pratos).
 Em cada prato, há um equilíbrio entre o líquido e o vapor.
23
C
ro
m
a
to
g
ra
fi
a

Parâmetros Quantitativos
 EFICIÊNCIA DE SEPARAÇÃO
 Considera-se que uma
coluna cromatográfica é
dividida em seções discretas
onde o soluto se encontra
em equilíbrio com a FM e a
FE.
 Estas seções discretas são denominadas PRATOS
TEÓRICOS.
 A retenção de um determinado composto em uma dada
coluna pode ser descrita pelo número de Etapas de Equilíbrio
entre a injeção e a eluição.
24
C
ro
m
a
to
g
ra
fi
a

Parâmetros Quantitativos
 Quanto maior o número de Etapas de Equilíbrio (MAIOR
número de pratos teóricos), melhor é a separação, e mais
ESTREITA será a banda quando o composto emergir.
25
C
ro
m
a
to
g
ra
fi
a

Parâmetros Quantitativos
(Adaptado de Harris – Quantitative Chemical Analysis)
 Uma curva ideal deve ter o perfil de uma curva gaussiana.
 h = altura.
 Wb = largura da base do triângulo
 Como uma coluna é dividida em várias seções, dizemos
que ela possui um número de pratos (N) e um
comprimento. Assim...
26
C
ro
m
a
to
g
ra
fi
a

 Prato Teórico (N):
Coluna Cromatográfica
 ALTURA equivalente a um prato teórico (H)
 L = comprimento da coluna
 Quanto maior N (ou menor a H), melhor
a separação e mais estreito é o pico.
27
C
ro
m
a
to
g
ra
fi
a

Coluna Cromatográfica
 Exemplo: (Adaptado do concurso para analista – SEGEP/MA de
2016)

 Em um procedimento analítico utilizando a técnica de
cromatografia gasosa, um determinado analito apresentou um
tempo de retenção de 10 minutos e a largura do seu pico na base
foi igual a 2 minutos, como mostra o cromatograma na figura
abaixo.
Com base nesses dados para o referido analito, o número de
pratos teóricos da coluna é igual a:
 (A) 50. (B) 100. (C) 200. (D) 400. (E) 500.

Início da injeção
28
C
ro
m
a
to
g
ra
fi
a

Coluna Cromatográfica
dc df H N
0,10 0,25 0,081 370370
0,25 0,25 0,156 192308
0,32 0,32 0,200 150000
0,32 0,50 0,228 131579
0,32 1,00 0,294 102041
0,32 5,00 0,435 68966
0,53 1,00 0,426 70423
0,53 5,00 0,683 43924
2,16 10% 0,549 3643
2,16 5% 0,500 4000
 Capilar, L = 30 m
 Empacotada, L = 2 m
 dc = diâmetro da coluna em mm
 df = espessura da FE em µm
29
C
ro
m
a
to
g
ra
fi
a

 Ex. 1 a): Um soluto, com tempo de retenção de 400
segundos tem uma largura a meia altura de 8,0 segundos
em uma coluna de 12,2 m de comprimento. Determine o
número de pratos e a altura de prato da coluna.
(Adaptado de Harris – Explorando a Química Analítica)
Coluna Cromatográfica
 RESPOSTAS:
 N = 1,39 x 104
 H = 8,74 x 10–4
30
C
ro
m
a
to
g
ra
fi
a

 Ex. 1 b): Se o número de pratos é constante e igual a
13875, qual é a largura de um pico que corresponde a um
composto eluído em 600 segundos?
(Adaptado de Harris – Explorando a Química Analítica)
Coluna Cromatográfica
 RESPOSTA:
 Largura a meia altura = 12 seg
31
C
ro
m
a
to
g
ra
fi
a

 Ex. 2: Uma substância, com Tr de 407 s, tem um pico com
largura de 13 s na base e uma coluna de 12,2 m de
extensão. Determine o número de pratos e a altura do prato.
 RESPOSTA:
 N = 1,57 x 104 e H = 0,78 mm
Coluna Cromatográfica
(Adaptado de Harris – Análise Química Quantitativa)
32
C
ro
m
a
to
g
ra
fi
a

 Considere a separação de dois solutos através de uma
coluna cromatográfica.
Coluna Cromatográfica
(Adaptado de Harris – Análise Química Quantitativa)
33
C
ro
m
a
to
g
ra
fi
a

 Parâmetro que avalia a separação dos picos vizinhos
 RESOLUÇÃO (R)
Coluna Cromatográfica
 Tempos de retenção próximos
 Recomendação em QA:
 R ≥ 2
 Para separar bem é necessário uma
certa diferença nos tr’s. Assim, um
MAIOR Δ tr implica numa MAIOR
resolução e, consequentemente, numa
MENOR sobreposição.
34
C
ro
m
a
to
g
ra
fi
a

 A resolução de uma coluna é uma medida quantitativa da
sua capacidade de separação de dois analitos “A” e “B”.
Assim, este parâmetro pode ser também calculado da
seguinte maneira:
 RESOLUÇÃO (R)
Coluna Cromatográfica
35
C
ro
m
a
to
g
ra
fi
a
  Ex. 3: As substâncias A e B têm tempos de retenção de 16,40 min. e 17,63 min., respectivamente, em uma coluna de
30 cm. Um composto não-retido passa através da coluna em
1,30 min. As larguras do pico na linha de base para os
compostos A e B são 1,11 min. e 1,21 min. respectivamente.
Coluna Cromatográfica
(Adaptado de Skoog – Princípios de Análise Instrumental
(exemplo 26,1))  Calcule:
 a) A resolução da coluna.
 b) O número médio de pratos na coluna.
 c) A altura de prato.
 d) O comprimento da coluna necessário para ter uma
resolução de 1,5.
 e) O tempo necessário para eluir a substância B da
coluna com Rs de 1,5.
 f) A altura de prato necessário para uma resolução de
1,5 na coluna original de 30 cm e no tempo original.
36
C
ro
m
a
to
g
ra
fi
a

 A equação descreve a altura do prato em função da
vazão (u).
 EQUAÇÃO de van Deemter
Alargamento das Bandas
 Caminhos Múltiplos
 Difusão Longitudinal
 Tempo de Equilíbrio
 Estes parâmetros são determinados pela coluna, FE, FM e
temperatura.
37
C
ro
m
a
to
g
ra
fi
a

Alargamento das Bandas
 Assim que o soluto entra na coluna, as moléculas tendem
a se difundir nas extremidades, como se estivessem se
espalhando.
 DIFUSÃO LONGITUDINAL
 É uma tendência natural e inevitável, que se inicia no início
da coluna.
38
C
ro
m
a
to
g
ra
fi
a

Alargamento das Bandas
 A passagem do soluto através da coluna é controlada por
meio da vazão.
 DIFUSÃO LONGITUDINAL
 Quanto maior a vazão, menor é o tempo dentro da coluna e
menor é a difusão.
 Assim, quanto mais rápido o fluxo (maior frequência
analítica), mais estreitos os picos se apresentarão.
 onde u = vazão em mL/min.
39
C
ro
m
a
to
g
ra
fi
a

Alargamento das Bandas
 Quanto menores as partículas da FE, menor será o
alargamento frente a este mecanismo.
 CAMINHOS MÚLTIPLOS
 Este processo não ocorre em uma coluna capilar.
(Adaptado de Harris – Quantitative Chemical Analysis)
 Ocorre em qualquer coluna empacotada com partículas
sólidas, independentes da vazão.
 Ao entrar na coluna, o soluto passará por caminhos
aleatórios. Assim, o soluto sairá em tempos diferentes,
levando a um alargamento.
40
C
ro
m
a
to
g
ra
fi
a

Alargamento das Bandas
 O soluto necessita de um tempo finito para alcançar o
equilíbrio entre as FM e FE.
 TEMPO DE EQUILÍBRIO
 Se o equilíbrio é lento, o soluto na FE tende a ficar para
trás do soluto na FM, provocando o alargamento.
 Quanto maior a vazão, menor é a zona de alargamento
através desse mecanismo.
 Dentro de uma coluna, o soluto está em equilíbrio com as
duas fases: FE e FM.
(Adaptado de Harris – Quantitative Chemical Analysis)
41
C
ro
m
a
to
g
ra
fi
a

Alargamento das Bandas
 TEMPO DE EQUILÍBRIO
 Ao contrário da difusão longitudinal, o alargamento
devido à velocidade de equilíbrio é proporcional à vazão (u).
 OBSERVAÇÕES
 Vazão  MAIOR alargamento por difusão.
 Vazão  MAIOR alargamento pela
velocidade finita de transferência de
massa (equilíbrio não alcançado).
42
C
ro
m
a
to
g
ra
fi
a

Alargamento das Bandas
 OBSERVAÇÕES
 vai ocorrer de qualquer maneira, mas deve ser
mínimo.
 Necessita-se então de vazões intermediárias, onde ocorre
um alargamento mínimo, mas com uma resolução ótima.
 PRÁTICA
 Deve-se encontrar uma vazão que atende a análise e sua
demanda.
 Escolhe-se uma composição de solvente adequado, que
permita uma boa separação.
 Trabalha-se com temperaturas adequadas.
43
C
ro
m
a
to
g
ra
fi
a

Alargamento das Bandas
 PRÁTICA
 Cabe lembrarque o equilíbrio entre as fases é obtido
mais rapidamente com o aumento da temperatura.
 Uma maior temperatura pode melhorar a resolução
(equilíbrio alcançado mais rapidamente), permitindo
uma separação mais rápida, sem a perda de
resolução.
 Uma vez que os parâmetros para avaliar a Eficiência de
uma coluna é a “H”, relaciona-se a altura de pratos (H) com
os parâmetros de alargamento, da seguinte maneira:
44
C
ro
m
a
to
g
ra
fi
a

Alargamento das Bandas
 Para cada FM, há uma condição em que H é menor.
Em todos os casos, a melhor condição ocorre numa
vazão intermediária.
(Adaptado de David Harvey – Modern Analytical Chemistry)
