PUC Minas
Departamento de Física e Química – ICEI
Laboratório de Física

1

SISTEMA MASSA-MOLA
1. INTRODUÇÃO
Seja uma mola “ideal” em repouso pendurada na vertical, como indicado na Figura 1
(esquerda). Após prender um objeto de massa 𝑚 na extremidade livre, a mola dilata por 𝑦0 até
que o sistema fique na posição de equilíbrio, ou seja, o somatório das forças atuando sobre o
bloco é nulo. Assim (considerando o sentido positivo para baixo),
𝑚𝑔 + 𝐹𝑚 = 0 (1)
onde 𝐹𝑚 = −𝑘𝑦 é a força exercida pela mola sobre o bloco (lei de Hooke), 𝑦 é o deslocamento
da mola em relação a seu comprimento original. Nesse caso, 𝑦 = 𝑦0, então a Eq. (1) fornece:
𝑚𝑔 − 𝑘𝑦0 = 0
∴ 𝑘𝑦0 = 𝑚𝑔 (2)
Daí encontramos a posição de equilíbrio desse sistema massa-mola:
𝑦0 =
𝑚𝑔
𝑘
 (3)

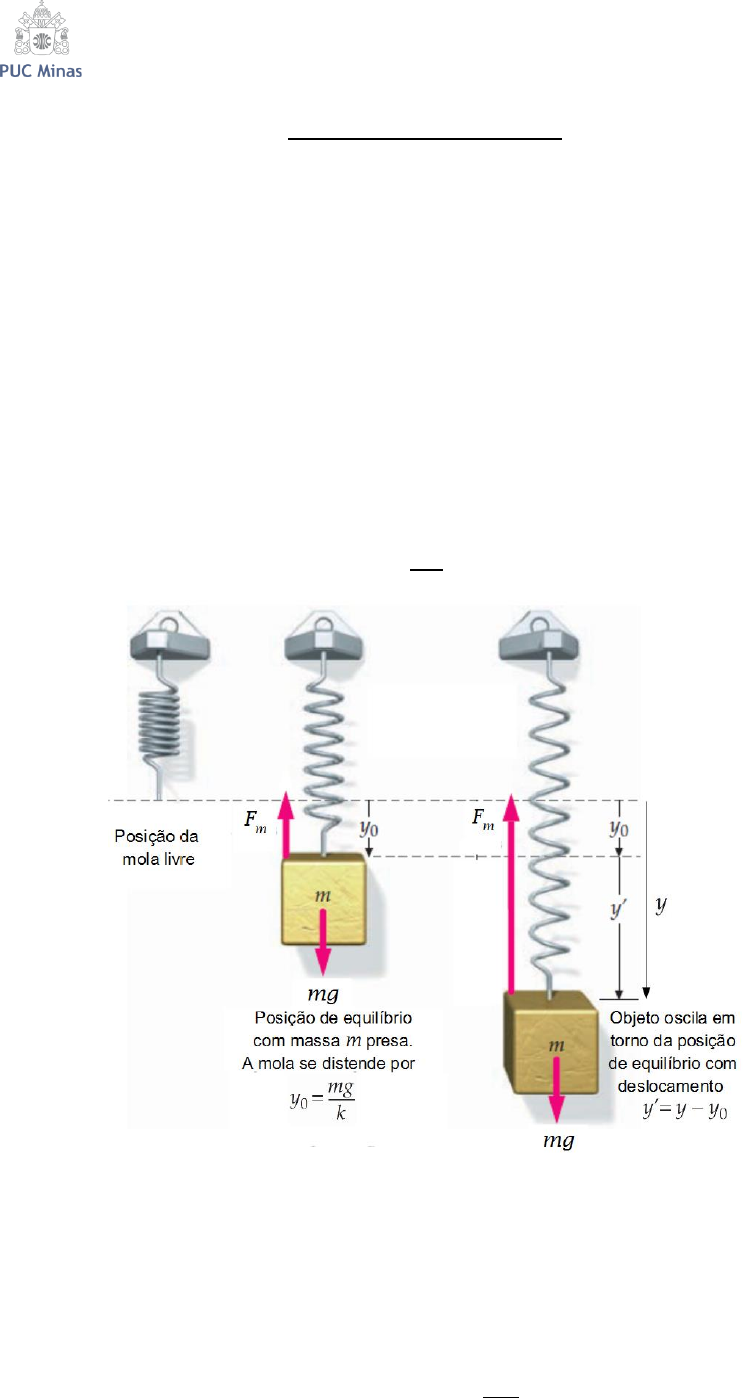

Figura 1: Movimento oscilatório de um objeto preso a extremidade de uma mola de constante
elástica 𝑘, em torno da posição de equilíbrio, 𝑦0. Figura adaptada de [1].

Ao deslocar o sistema por uma distância 𝑦 = 𝑦′ + 𝑦0 em relação a posição da mola livre,
como indicado na Figura 1 (direita), o bloco irá oscilar em torno da posição de equilíbrio 𝑦0.
Assim, aplicando a segunda lei de Newton sobre o bloco, temos:
−𝑘𝑦 + 𝑚𝑔 = 𝑚
𝑑2𝑦
𝑑𝑡2

PUC Minas
Departamento de Física e Química – ICEI
Laboratório de Física

2

−𝑘(𝑦′ + 𝑦0) + 𝑚𝑔 = 𝑚
𝑑2𝑦
𝑑𝑡2

−𝑘𝑦′ − 𝑘𝑦0 + 𝑚𝑔 = 𝑚
𝑑2𝑦
𝑑𝑡2

Tendo em vista a Eq. (2), a equação acima fica:
−𝑘𝑦′ = 𝑚
𝑑2𝑦
𝑑𝑡2
 (4)
Como 𝑦 = 𝑦′ + 𝑦0, e sendo 𝑦0 constante, então
𝑑2𝑦
𝑑𝑡2
=
𝑑2𝑦′
𝑑𝑡2
. Portanto, a Eq. (4) nos leva a
equação de movimento:
−𝑘𝑦′ = 𝑚
𝑑2𝑦′
𝑑𝑡2

∴
𝑑2𝑦′
𝑑𝑡2
= −
𝑘
𝑚
𝑦′
Para fins didáticos, e sem perder a essência do problema, iremos reescrever a equação
diferencial acima substituindo 𝑦′ por 𝑥, tal que:
𝑑2𝑥
𝑑𝑡2
= −
𝑘
𝑚
𝑥 (5)
Uma das soluções dessa equação de movimento é
𝑥(𝑡) = 𝐴𝑐𝑜𝑠(𝜔𝑡 + 𝜑), (6)
onde 𝐴 é a amplitude do movimento, definimos a frequência angular
𝜔 = √
𝑘
𝑚
 (7)
 e 𝜑 é uma constante de fase.
A interpretação da constante 𝜔 é dada como se segue. Como o movimento do bloco é
periódico, com período 𝑇, então podemos dizer que
𝑥(𝑡) = 𝑥(𝑡 + 𝑇).
Assim, pela Eq. (6), temos
𝐴𝑐𝑜𝑠(𝜔𝑡 + 𝜑) = 𝐴𝑐𝑜𝑠[𝜔(𝑡 + 𝑇) + 𝜑]
𝐴𝑐𝑜𝑠(𝜔𝑡 + 𝜑) = 𝐴𝑐𝑜𝑠[𝜔𝑡 + 𝜔𝑇 + 𝜑]
ou
𝐴𝑐𝑜𝑠(𝜔𝑡 + 𝜑) = 𝐴𝑐𝑜𝑠[𝜔𝑡 + 𝜑 + 𝜔𝑇] (8)
Levando em consideração que 𝑐𝑜𝑠(𝛼) = 𝑐𝑜𝑠(𝛼 + 2𝜋), vemos claramente que a Eq. (8) só é
satisfeita se
𝜔𝑇 = 2𝜋.
Portanto
𝜔 =
2𝜋
𝑇
 (9)
então,
PUC Minas
Departamento de Física e Química – ICEI
Laboratório de Física

3

𝑇 = 2𝜋√
𝑚
𝑘
 (10)

2. ATIVIDADE:

Objetivo: Determinar a constante elástica de uma mola através de diferentes métodos.

Link para a simulação:

https://phet.colorado.edu/sims/html/masses-and-springs/latest/masses-and-
springs_pt_BR.html


Ao abrir o link da simulação, escolha a opção “Lab”, como indicado na Figura 2.


Figura 2: Tela inicial da simulação.


Em todos os procedimentos a seguir, deixe o amortecimento nulo.









https://phet.colorado.edu/sims/html/masses-and-springs/latest/masses-and-springs_pt_BR.html
https://phet.colorado.edu/sims/html/masses-and-springs/latest/masses-and-springs_pt_BR.html
PUC Minas
Departamento de Física e Química – ICEI
Laboratório de Física

4

PROCEDIMENTO 1:

Deixe a constante elástica da mola em seu ajuste padrão. Selecione as opções para exibir
o deslocamento da mola, o ponto de equilíbrio e a linha móvel, como indicado na figura
3.


Figura 3: Medição da constante elástica da mola através da deformação da mola.

1) Ajuste o valor da massa do bloco para 50 g e o conecte à extremidade da mola.
2) Com a régua, meça a deformação da mola quando o bloco está em equilíbrio
(clique no botão vermelho ao lado da mola para cessar qualquer movimento),
como indicado na figura 3. Preencha a tabela 1 com o valor da força exercida
pela mola e sua deformação.
3) Aumente o valor da massa do bloco por aproximadamente 25 g e preencha os
respectivos valores na tabela 1.
4) Repita o procedimento (3) até preencher completamente a tabela 1.
5) Construa um gráfico de 𝐹𝑚𝑜𝑙𝑎 vs. 𝑥 com o auxílio do programa SciDavis. Faça
uma regressão linear e, com base na equação da reta 𝑌 = 𝐴𝑋 + 𝐵, determine
a constante elástica da mola.








PUC Minas
Departamento de Física e Química – ICEI
Laboratório de Física

5

Tabela 1: Valores das massas colocadas na extremidade da mola, e os respectivos
valores da força da mola, 𝐹𝑚, e deformação, 𝑥.
𝑚 (𝑘𝑔) 𝐹𝑚𝑜𝑙𝑎 (𝑁) 𝑥 (𝑚)












PROCEDIMENTO 2:

Reinicie a simulação. Deixe a constante elástica da mola em seu ajuste padrão. Selecione
para exibir o ponto de equilíbrio da massa e a linha móvel, como indicado na figura 4.


Figura 4: Medição da constante elástica da mola através do período de oscilação do sistema.

1) Ajuste o valor da massa do bloco para 50 g e o conecte à extremidade da mola.
2) Puxe o bloco para que ele sofra um deslocamento em relação a posição de
equilíbrio, e solte-o. Marque o tempo que o bloco leva para realizar 10
oscilações, então anote o período médio de oscilação para esse valor de massa
na tabela 2.
3) Aumente o valor da massa em aproximadamente 25 g e repita o procedimento
PUC Minas
Departamento de Física e Química – ICEI
Laboratório de Física

6

(2), até que preencha completamente a tabela 2.
4) Observe a eq. (10) e pense qual gráfico linear deve ser construído para que a
inclinação da reta nos forneça a constante elástica da mola, 𝑘. Construa esse
gráfico com auxílio do SciDavis e determine o valor da constante elástica.
5) Compare os valores das constantes elásticas obtidos em cada procedimento, 1
e 2, calculando o erro relativo. Discuta os resultados.



Tabela 2: Período de oscilação, 𝑇, em função da massa 𝑚.
𝑚 (𝑘𝑔) 𝑇 (𝑠)















BIBLIOGRAFIA:

[1] TIPLER, Paul Allen; MOSCA, Gene. Física para cientistas e engenheiros: volume 1: mecânica,
oscilações e ondas, termodinâmica. 6. ed. Rio de Janeiro: LTC - Livros Técnicos e Científicos,
c2009.
[2] HALLIDAY, David; RESNICK, Robert; WALKER, Jearl. Fundamentos de Física: volume 1:
mecânica. Rio de Janeiro: LTC editora, 2016.
