1ª Lista de Exercícios – Elementos de Robótica (CAT181)

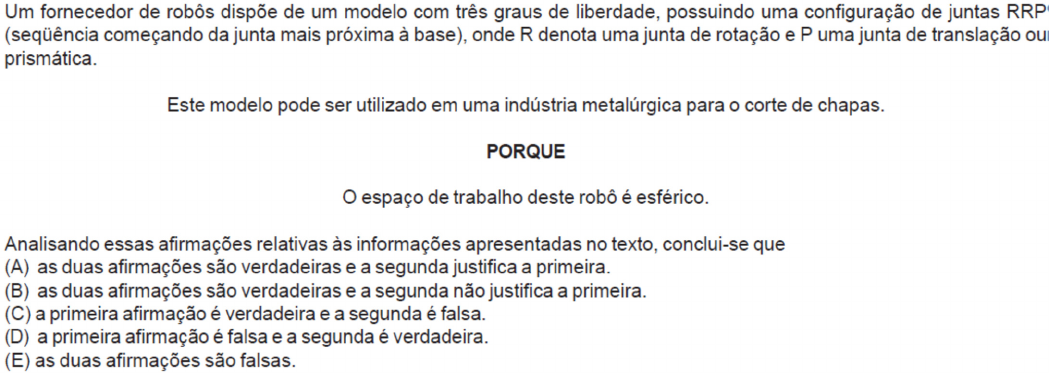

Questão 1 (ENADE 2005 – Questão 37)

Justifique sua resposta.


Questão 2

Um fornecedor de robô dispõe de um modelo com três graus de liberdade, possuindo uma configuração cartesiana,
em que as três primeiras juntas do manipulador possuem a geometria do tipo PPP (sequência começando da junta
mais próxima à base), onde P denota uma junta prismática (ou de translação).

Este modelo pode ser utilizado em uma indústria eletrônica para a montagem das placas de circuito impresso.

PORQUE

O espaço de trabalho deste robô é um paralelogramo.

Analisando essas afirmações relativas às informações apresentadas no texto, conclui-se que
(A) as duas afirmações são verdadeiras, e a segunda justifica a primeira.
(B) as duas afirmações são verdadeiras, e a segunda não justifica a primeira.
(C) a primeira afirmação é verdadeira, e a segunda é falsa.
(D) a primeira afirmação é falsa, e a segunda é verdadeira.
(E) as duas afirmações são falsas.
Justifique sua resposta.






Questão 3

Defina brevemente os seguintes termos: cinemática direta, cinemática inversa, acurácia, repetibilidade, espaço de
trabalho.


Questão 4

O robô SCARA e o Esférico são classificados pela geometria como RRP. Diferem-se pelo arranjo cinemático. Explique
qual a característica do arranjo cinemático dos robôs Cartesiano e SCARA que os classificam como robôs montadores
em relação aos demais.


Questão 5

Encontrar as coordenadas x e y do centro da ferramenta (TCP) do manipulador planar da figura 1 em relação ao
sistema base, quando �� �	 �� e �� �
�
� para �� �	�� � 1.


Figura 1 – Sistemas de coordenadas do manipulador planar com 2 GDL (RR).

Questão 6

Para o manipulador da figura 1, encontrar os ângulos das juntas �� e �� quando a ferramenta estiver localizada na
posição
�� ,
�
��.


Questão 7

Se as velocidades das juntas do manipulador planar da figura 1 são constantes e iguais a ��
 � 1 rad/s e ��
 � 2 rad/s,
qual é a velocidade do centro da ferramenta (TCP) quando �� �	�� �	 �� ?


Questão 8

Calcular o determinante do Jacobiano do robô planar de 2GDL apresentado na Aula 2 – Parte 3 com o passo a passo
das substituições trigonométricas.

Questão 9

Para o manipulador planar da figura 1 é possível existir mais de uma solução para as equações da cinemática inversa?
Se sim, explique como isso ocorre, e dê um exemplo de outro manipulador com problemas similares.

Questão 10

Considere o robô planar de 2 juntas da figura a seguir. Note que este manipulador (robô) possui uma estrutura
cinemática aberta (elos em série) e uma configuração geométrica RP (sequência começando da junta mais próxima à
base), onde R denota uma junta de rotação (ou revolução) e P denota uma junta prismática (ou de translação).

a) a cinemática direta de posição consiste em determinar a posição da ferramenta (x�, y�) a partir das variáveis
das juntas (θ�, d�). Encontrar por geometria as expressões que permitem descrever a posição do centro da
ferramenta (TCP) a partir das variáveis das juntas RP.
b) a cinemática inversa de posição consiste em determinar as variáveis das juntas (θ�, d�) a partir da posição da
ferramenta (x�, y�). Encontrar por geometria as expressões que permitem descrever as variáveis das juntas
RP a partir da posição do centro da ferramenta (TCP).
c) neste robô existe singularidade? Se sim, explique como ela ocorre, podendo ilustrar por um esboço e
demonstrar matematicamente este fenômeno.








Questão 11 (ENADE - modificado)
Em uma indústria, foi solicitado a um Engenheiro de Controle e Automação a especificação de robôs manipuladores
para uma célula de produção, onde seriam feitas montagens e soldagens em partes internas e externas de
automóveis. Após a análise do problema, o engenheiro especificou robôs manipuladores com 6 (seis) graus de
liberdade do tipo articulado (antropomorfo) com punho do tipo esférico, e com a opção de controle de impedância
para salvaguardar a destruição de peças durante as etapas de montagens e soldagem.
Na solução adotada pelo Engenheiro para o problema,
I. seis é o número mínimo de graus de liberdade que possibilita um robô manipulador alcançar um conjunto
posição + orientação, especificado em uma tarefa de montagem ou soldagem.
II. a estrutura dos graus de liberdade de posicionamento é de três juntas revolucionárias (RRR), enquanto a
estrutura de orientação é de uma junta revolucionária e duas prismáticas (RPP).
III. o controle de impedância faz uso do conceito de impedância mecânica para controlar a força de contato
aplicada pelo robô manipulador.
IV. os graus de liberdade estão divididos em três graus para o posicionamento e três graus para a
orientação.
É correto apenas o que se afirma em
A) I e II.
B) II e III.
��
���
��
��
��
��
Onde:
�� - sistema base (ortonormal);
�� - comprimento do elo 1;
�� - variável da junta 1 (rotação)
d� - variável da junta 2 (prismática);
TCP - “Tool Center Point” (��).
C) III e IV.
D) I, III e IV.
E) I, II e IV.

Justifique sua resposta.
