RELATÓRIO DA VISITA À RODOVIÁRIA DE JAÚ – ARQUITETO: VILANOVA ARTIGAS – SÃO PAULO



Nome: Milena Cantero Marques Ribeiro
Curso: Arquitetura e Urbanismo
Período: 9º semestre R.A.: 6100559




Introdução:

No dia 13 de maio de 2017 foi realizada visita à Rodoviária de Jaú,
projetada pelo arquiteto João Batista Vilanova Artigas, localizada na Rua
Humaitá, n° 499, Centro, cidade de Jaú, São Paulo – SP, 17 201-320.

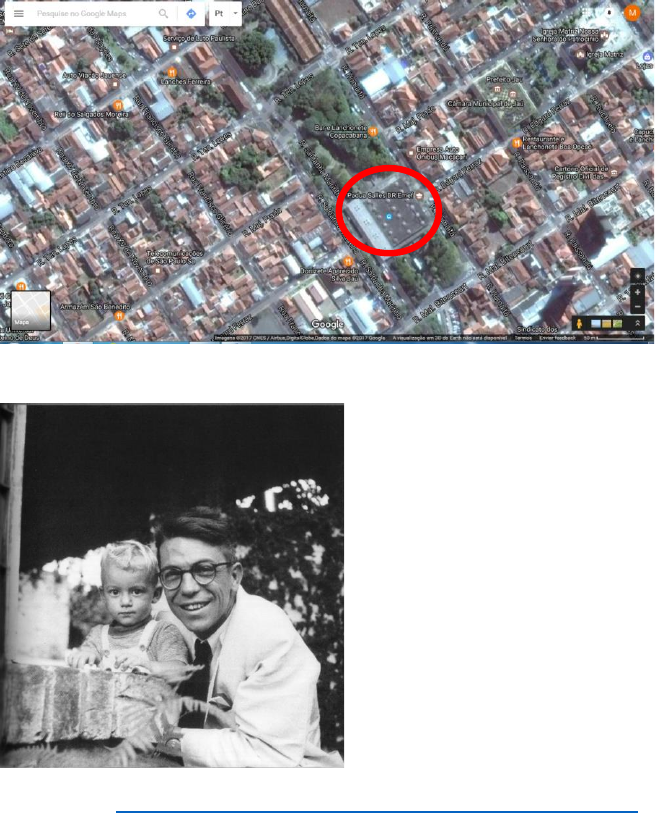

Imagem 01 –
Fonte: Google Maps. Acesso dia 16/05/2017.
 Imagem 02 – João Batista Vilanova Artigas.
Fonte: http://arqui.by/blog/100-anos-de-vilanova-artigas/. Acesso dia
16/05/2017.
http://arqui.by/blog/100-anos-de-vilanova-artigas/


2


Quem foi Vilanova Artigas?

Nascido em 1915, João Batista Vilanova Artigas tornou-se um dos
principais componentes da arquitetura moderna brasileira. Apesar de ter nascido
e crescido em Curitiba, sua arquitetura teve maior influência no estado de São
Paulo.
Foi um dos primeiros professores da Faculdade de Arquitetura e
Urbanismo da Universidade de São Paulo (FAU – USP) e projetou o edifício sede
onde o curso funciona até os dias de hoje. Além disso, projetou o Estádio do
Morumbi, em São Paulo, a antiga Estação Rodoviária de Londrina e o Hospital
São Lucas em Curitiba.
 Fonte: https://focanawebufpr.wordpress.com/tag/casa-
vilanova-artigas/. Acesso dia 16/05/2017.
 Imagem 03 – Faculdade de Arquitetura e
Urbanismo da Universidade de São Paulo (FAU – USP). Fonte:
http://www.usp.br/jorusp/arquivo/2004/jusp711/pag12.htm. Acesso dia
16/05/2017.
 Imagem 04 – Estádio do Morumbi. Fonte:
http://vilanovaartigas.com/cronologia/projetos/estadio-do-morumbi. Acesso dia
16/05/2017.
https://focanawebufpr.wordpress.com/tag/casa-vilanova-artigas/
https://focanawebufpr.wordpress.com/tag/casa-vilanova-artigas/
http://www.usp.br/jorusp/arquivo/2004/jusp711/pag12.htm
http://vilanovaartigas.com/cronologia/projetos/estadio-do-morumbi


3

 Imagem 05 – Projeto de
1950, Estação Rodoviária de Londrina. Fonte:
http://vilanovaartigas.com/cronologia/projetos/rodoviaria-de-londrina. Acesso dia
16/05/2017.
 Imagem 06 – Projeto de 1945,
Hospital São Lucas em Curitiba. Fonte:
http://vilanovaartigas.com/cronologia/projetos/hospital-sao-lucas. Acesso dia
16/05/2017.


“O arquiteto não é um profissional da indústria da construção, um
apêndice de uma máquina constrangedora e terrível, ao contrário,
cabe-lhe ajudar a dominar, a submeter a estrutura impositiva que
transforma o homem em coisa, em vítima de sua própria criatura;
pois que manejais formas artísticas, tereis que escolher um critério
de beleza”.
 Vilanova Artigas.




http://vilanovaartigas.com/cronologia/projetos/rodoviaria-de-londrina
http://vilanovaartigas.com/cronologia/projetos/hospital-sao-lucas


4

Rodoviária de Jaú, São Paulo, Brasil:

 O local de minha visita foi projetado por Vilanova Artigas em 1973, tem
como características principais a inovação na concepção estrutural, um caminho
bem definido para o pedestre, a integração dos níveis de circulação com o fluxo
de veículos e a exatidão na implantação do mesmo na cidade.
 Imagem 07 – Fachada da
Rodoviária de Jaú voltada para Rua Humaitá, no interior da fachada de vidro
localiza-se a lanchonete. Fonte: Arquivo Pessoal.
 Imagem 08 – Área da lanchonete. Fonte:
http://interessepublico-tatianeribeiro.blogspot.com.br/. Acesso dia 16/05/2017.
O programa da Rodoviária consiste em:
1- Rua de Acesso;
2- Bilheteria;
3- Serviços;
4- Plataforma;
5- Espera, bar e lojas;
6- Restaurante.
http://interessepublico-tatianeribeiro.blogspot.com.br/


5


Imagem 09 – Corte Transversal indicando 1) Rua de Acesso, 2) Bilheteria, 3)
Serviços. Fonte: https://s-media-cache-
ak0.pinimg.com/736x/b9/ff/1c/b9ff1c1c7cb3bc48b22c07463fb805d6.jpg. Acesso
dia 16/05/2017.
Imagem
10 – Planta do Pavimento Intermediário indicando 4) Plataforma e 5) Espera, bar
e lojas. Fonte: https://s-media-cache-
ak0.pinimg.com/736x/ec/c5/ea/ecc5ea553ab1cae32b6c4985b071337f.jpg.
Acesso dia 16/05/2017.
https://s-media-cache-ak0.pinimg.com/736x/b9/ff/1c/b9ff1c1c7cb3bc48b22c07463fb805d6.jpg
https://s-media-cache-ak0.pinimg.com/736x/b9/ff/1c/b9ff1c1c7cb3bc48b22c07463fb805d6.jpg
https://s-media-cache-ak0.pinimg.com/736x/ec/c5/ea/ecc5ea553ab1cae32b6c4985b071337f.jpg
https://s-media-cache-ak0.pinimg.com/736x/ec/c5/ea/ecc5ea553ab1cae32b6c4985b071337f.jpg


6

Imagem 11 –
Planta do Pavimento Superior indicando 6) Restaurantes. Fonte: https://s-media-
cache-ak0.pinimg.com/736x/20/f1/fa/20f1faf24919e69270a093778e255429.jpg.
Acesso dia 16/05/2017.

O edifício está implantado em um desnível de 7,5 metros em um bairro
residencial, na zona central da cidade de Jaú.
 Artigas estende o nível da rua na cota mais alta, desta maneira ele cria
um local de estar e de passagem como se fosse uma praça de convívio que
possui uma cobertura que fornece sombra ao pavimento. Até atingir a cota mais
baixa há três pavimentos intermediários.
 Utilizando-se do desnível, o arquiteto em questão concebe, no projeto
proposto, locais para passagem de pessoas e fluxos de veículos e, ao mesmo
tempo, um local de estar, convívio e encontros.
 No edifício visitado constata-se uma ligação de dois níveis da cidade por
intermédio de rampas e passarelas.

https://s-media-cache-ak0.pinimg.com/736x/20/f1/fa/20f1faf24919e69270a093778e255429.jpg
https://s-media-cache-ak0.pinimg.com/736x/20/f1/fa/20f1faf24919e69270a093778e255429.jpg


7


Imagem 12 – Implantação da Rodoviária de Jaú. Fonte:
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php
Desenho publicado na Revista Módulo n42, Rio de Janeiro, 1976. Acesso dia
16/05/2017.

Imagem 13 – Cortes Transversais. Fonte:
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php
Desenho publicado na Revista Módulo n42, Rio de Janeiro, 1976. Acesso dia
16/05/2017.
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php


8



Imagem 14 – Planta Níveis 107,22 e 108,85 e corte longitudinal. Fonte:
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php
Desenho publicado na Revista Módulo n42, Rio de Janeiro, 1976. Acesso dia
16/05/2017.
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php


9


Imagem 15 – Planta Níveis 110,22 e 112,10 e corte longitudinal. Fonte:
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php
Desenho publicado na Revista Módulo n42, Rio de Janeiro, 1976. Acesso dia
16/05/2017.
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php


10


Imagem 16 – Planta Níveis 113,62 e 115,35. Fonte:
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php
Desenho publicado na Revista Módulo n42, Rio de Janeiro, 1976. Acesso dia
16/05/2017.

 A rodoviária foi construída no sítio que, anteriormente, localizava-se a
antiga estação da estrada de ferro, que foi deslocada para outro terreno.
 Artigas, no momento da concepção do edifício, tem como ponto de partida
a ausência de lazer e locais de encontro que cidades médias e mais antigas do
interior paulista possuem. O projeto é elaborado para efetuar uma ligação da
área central do município de Jaú ao interior da rodoviária, ao mesmo tempo que
se caracteriza como ponto de permanência e passagem dentro do espaço
urbano.
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php


11

 O acesso ao edifício pode ser feito por todos os lados, em semelhança ao
projeto do prédio da Faculdade de Arquiteturae Urbanismo da Universidade de
São Paulo (FAU – USP), não apresenta portas de entrada.
 O arquiteto traz, em sua proposta de não haver portas de entrada, um
forte ideal político de democracia do espaço, também aplicado em outras de suas
obras. Em 1969, o regime militar instaurado no Brasil, obrigou Vilanova Artigas
a interromper seu trabalho como docente e a exilar-se no Uruguai, consequência
de sua atuação direta no Partido Comunista Brasileiro (PCB).
 Segundo Artigas:

 “Evitai o extremado desejo da segurança que contorna todos os riscos, isola o
artista de qualquer plano polêmico. A procura insistente de conforto material aniquila
o intelectual, são vícios de outras camadas da sociedade, interessadas na sua
própria imobilidade”.
 Em 1964, Vilanova Artigas é escolhido paraninfo da turma de
formandos de 1964 da FAU/USP. Como estava exilado por ter sido cassado pela
ditadura militar, envia o discurso por meio de portador. O arquiteto e amigo Paulo
Mendes da Rocha se encarrega de ler o texto.
Trecho retirado do documentário “Por um futuro de progresso e
felicidade” disponível: https://www.youtube.com/watch?v=UWnBocWCvdw.
Acesso dia 16/05/2017.

 Desta maneira o edifício da rodoviária é moldado para ser uma passarela
para pedestres, interligando duas ruas que, no passado, eram divididas pela
antiga linha férrea, com rampas internas que se desdobram como o chão da
cidade. Os elementos principais do desenho elaborado são: os pisos, a cobertura
e os apoios verticais recuados da fachada e em formato de flor. Os pontos de
apoio da cobertura são iluminados por sua luz própria, possível através de
aberturas zenitais cobertas por cúpulas translúcidas de fibra de vidro
(desenhadas pelo arquiteto Eduardo Jesus Rodrigues para cobrir um vão de
4,2m e fabricadas pela mesma empresa responsável pela fabricação do
automóvel Puma).
https://www.youtube.com/watch?v=UWnBocWCvdw


12


Imagem 17 - Detalhe dos apoios verticais em formato de flor. Fonte: Acervo
pessoal.
 Imagem 18 – Fechamento
de fibra de vidro do Domus. Fonte: Acervo da biblioteca da FAUUSP disponível
em: http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-
br.php. Acesso dia 16/05/2017.
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php


13


Imagem 19 – Planta, corte, elevação e detalhe de fixação do fechamento de fibra
de vidro do domus localizado na cobertura. Fonte:
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php.
Acesso dia 16/05/2017.
 A laje é de concreto armado aparente (com mais de 1m de ferragem)
elevada 2,5m do chão, suas 4 fachadas possuem generosas aberturas. O
espaço interior é interligado com duas praças laterais que foram implantadas
após a demolição de antigos armazéns presentes no terreno.
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php


14

 Imagem 20 – Detalhe da localização
das praças laterais. Fonte: Google Maps. Acesso dia 16/05/2017.
 O espaço criado é, ao mesmo tempo, coberto e aberto, recebe os
passageiros que chegam de ônibus e proporciona sombra para quem caminha
através das praças adjacentes.
 A bilheteria está implantada de maneira visível de todos os ângulos da
construção, o guarda-volumes e os sanitários estão meio nível abaixo do térreo,
deste modo, não constituem uma interrupção do fluxo constante do espaço
interior da estação. Sobre o andar de acesso está a plataforma da rodoviária,
trata-se de uma simples rua que penetra a área coberta, permitindo o embarque
e desembarque de passageiros.
 Imagem 21 – Detalhe da
plataforma rodoviária e ônibus penetrando a área coberta. Fonte: Acervo
pessoal.


15

 As rampas levam o pedestre ao 2° pavimento onde localiza-se o comércio,
na cobertura implantou-se um restaurante com uma vista panorâmica da
paisagem. O espaço da laje tem acesso à avenida por duas passarelas, uma em
cada extremidade do edifício, essas mesmas passarelas recebem os últimos
dois lances da circulação em rampas abertas.
 Essas características classificam a obra não como um obstáculo, mas sim
um elemento arquitetônico que permite a extensão do tecido da cidade dando-
lhe continuidade espacial entre todos os planos criados e unindo dois fluxos
distintos: o fluxo de veículos e o fluxo de pessoas.
 Há uma janela localizada estrategicamente na chegada das rampas que
direciona a vista por sobre a plataforma de embarque, esta segue a mesma
direção da rampa central. Esse elemento reforça a ligação da obra com o
município, enquadrando a rua principal e trazendo o chão da cidade para o
interior do edifício.
A cobertura constitui-se pelo sistema tipo caixão perdido (duas lajes unidas por
vigas de seção retangular). Dezoito pilares sustentam esta cobertura que
confecciona um interior sombreado e resguardado, porém aberto por todas as
faces.
 Imagem 22 –
Detalhe da praça de convívio concebida pelo projeto em questão; ao fundo a
vista da igreja matriz Nossa Senhora do Patrocínio. Fonte: Acervo pessoal.


16

 Imagem 23 – Igreja Nossa Senhora do
Patrocínio. Fonte: Google Maps. Acesso dia 16/05/2017.
 Imagem 24 – Encontro da
laje da cobertura com o ponto de apoio. Fonte: Acervo pessoal.
 Na concepção do desenho arquitetônico faz-se uma inversão de funções
dos elementos estruturais; aqui as vigas que compõe a estrutura da cobertura
não se culminam na união entre pilar e viga, como seria tradicionalmente. Ao
invés disso, Artigas planejou que cada viga se curvasse indo de encontro ao
piso, depositando as forças dos elementos estruturais direto no último
pavimento.


17

 Imagem 25 – Planta e corte dos
encaminhamentos das águas pluviais pelo pilar (realizados no interior do
elemento de apoio). Projeto de instalações hidráulicas desenvolvido pela
Sandretec. Fonte: Acervo da biblioteca da FAUUSP disponível em:
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php.
Acesso dia 16/05/2017.

Imagem 26 – Corte ao longo da Rua Edgar Ferraz, do Vale do Rio Jaú até a
estação rodoviária. Fonte: http://www.teses.usp.br/teses/disponiveis/16/16138/tde-
02032010-101237/pt-br.php. Acesso dia 16/05/2017.




http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php.%20Acesso%20dia%2016/05/2017
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php.%20Acesso%20dia%2016/05/2017
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php.%20Acesso%20dia%2016/05/2017


18


Imagem 27 – Cortes transversais e longitudinais do Terminal Rodoviário
da cidade de Jaú. Fonte:
http://www.vitruvius.com.br/media/images/magazines/grid_9/f4bf6e698333_rj_art_mo
d_42_1976_p45.jpg. Acesso dia 16/05/2017.


Imagem 28 – Projeto estrutural desenvolvido pela Maubertec. Fonte: Acervo da
Biblioteca da FAUUSP disponível:
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php.
Acesso dia 16/05/2017.
http://www.vitruvius.com.br/media/images/magazines/grid_9/f4bf6e698333_rj_art_mod_42_1976_p45.jpg
http://www.vitruvius.com.br/media/images/magazines/grid_9/f4bf6e698333_rj_art_mod_42_1976_p45.jpg
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php


19


Conclusão:

Na realização desta visita, constatei a importância da definição prévia das
necessidades da população local no momento anterior à confecção do desenho
arquitetônico.
Vilanova Artigas, na obra visitada, percebe uma cidade que possui a
ausência de ambientes para o encontro, interação e convívio; atravésde um
programa de justa medida, o mesmo elabora um edifício que, utilizando da
topografia em seu benefício e através de vários planos interligados por rampas,
cria-se um espaço de múltiplos usos somados ao ambiente de duas praças
adjacentes que são intensamente arborizadas.
Em semelhança ao edifício Gustavo Capanema (projeto de Niemeyer,
Reidy e Lúcio Costa), localizado no Rio de Janeiro, eleva-se o terminal rodoviário
do chão, desta maneira deixa-se o interior coberto como extensão da praça
pública, totalmente livre para os diversos acessos.
Ao elaborarmos um elemento arquitetônico que irá interferir diretamente
na paisagem de uma cidade pré-existente, devemos, ao mesmo tempo que
destacamos nosso trabalho, fazê-lo passar “desapercebido”. Apesar dos
projetos do arquiteto estudado ter um forte cunho político em seu partido
arquitetônico, devemos levar suas intenções de democracia e liberdade em
questão.
Conceber caixas fechadas que interrompem o fluxo dos transeuntes
apenas refletem os ideias arquitetônicos e urbanísticos pregados atualmente,
eleva-se o espaço individual e particular em detrimento do espaço público.
Concluo, analisando a obra estudada, que no exercício da profissão de
arquitetos, devemos sempre lembrar que a cidade é para as pessoas.

“Estudantes de ontem, arquitetos de hoje, tendes tradições de patriotas, não
haveis de desfalecer isolados das duras lutas que travam nosso povo para construir
uma pátria livre e independente. Construireis os monumentos que comemoraram a
sua vitória”.
 Em 1964, Vilanova Artigas é escolhido paraninfo da turma de
formandos de 1964 da FAU/USP. Como estava exilado por ter sido cassado pela
ditadura militar, envia o discurso por meio de portador. O arquiteto e amigo Paulo
Mendes da Rocha se encarrega de ler o texto. Trecho retirado do documentário “Por
um futuro de progresso e felicidade” disponível:
https://www.youtube.com/watch?v=UWnBocWCvdw. Acesso dia 16/05/2017.
https://www.youtube.com/watch?v=UWnBocWCvdw


20


Bibliografia:

https://www.youtube.com/watch?v=OnLVm4EOfZQ
Documentário: Estação Rodoviária de Jaú (1973) – Ocupação Vilanova Artigas
(2015)

https://www.youtube.com/watch?v=fIHHiHe-TAQ
Documentário: RODOVIÁRIA DE JAÚ por NARDO (MESTRE DE OBRAS)

https://www.youtube.com/watch?v=yR7c7I4NNSU
Documentário: João Batista Vilanova Artigas

http://www.vitruvius.com.br/revistas/read/minhacidade/16.182/5609

http://www.arquiteturabrutalista.com.br/fichas-tecnicas/DW%201973-144/1973-
144-fichatecnica.htm

http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-
br.php

http://www.archdaily.com.br/br/01-133553/classicos-da-arquitetura-rodoviaria-
de-jau-slash-vilanova-artigas

https://pt.wikipedia.org/wiki/Jo%C3%A3o_Batista_Vilanova_Artigas

http://www.archdaily.com.br/br/769516/rodoviaria-de-jau-a-doze-maos

http://www.usp.br/jorusp/arquivo/2004/jusp711/pag12.htm

http://vilanovaartigas.com/cronologia
















https://www.youtube.com/watch?v=OnLVm4EOfZQ
https://www.youtube.com/watch?v=fIHHiHe-TAQ
https://www.youtube.com/watch?v=yR7c7I4NNSU
http://www.vitruvius.com.br/revistas/read/minhacidade/16.182/5609
http://www.arquiteturabrutalista.com.br/fichas-tecnicas/DW%201973-144/1973-144-fichatecnica.htm
http://www.arquiteturabrutalista.com.br/fichas-tecnicas/DW%201973-144/1973-144-fichatecnica.htm
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php
http://www.teses.usp.br/teses/disponiveis/16/16138/tde-02032010-101237/pt-br.php
http://www.archdaily.com.br/br/01-133553/classicos-da-arquitetura-rodoviaria-de-jau-slash-vilanova-artigas
http://www.archdaily.com.br/br/01-133553/classicos-da-arquitetura-rodoviaria-de-jau-slash-vilanova-artigas
https://pt.wikipedia.org/wiki/Jo%C3%A3o_Batista_Vilanova_Artigas
http://www.archdaily.com.br/br/769516/rodoviaria-de-jau-a-doze-maos
http://www.usp.br/jorusp/arquivo/2004/jusp711/pag12.htm
http://vilanovaartigas.com/cronologia


21





Anexo 01: Croquis realizados no momento da visita.
