Disc.: CIRCUITOS ELÉTRICOS I
Aluno(a): ANDERSON DE MELO MATTOS 201908708255
Acertos: 10,0 de 10,0 11/10/2022


Acerto: 1,0 / 1,0

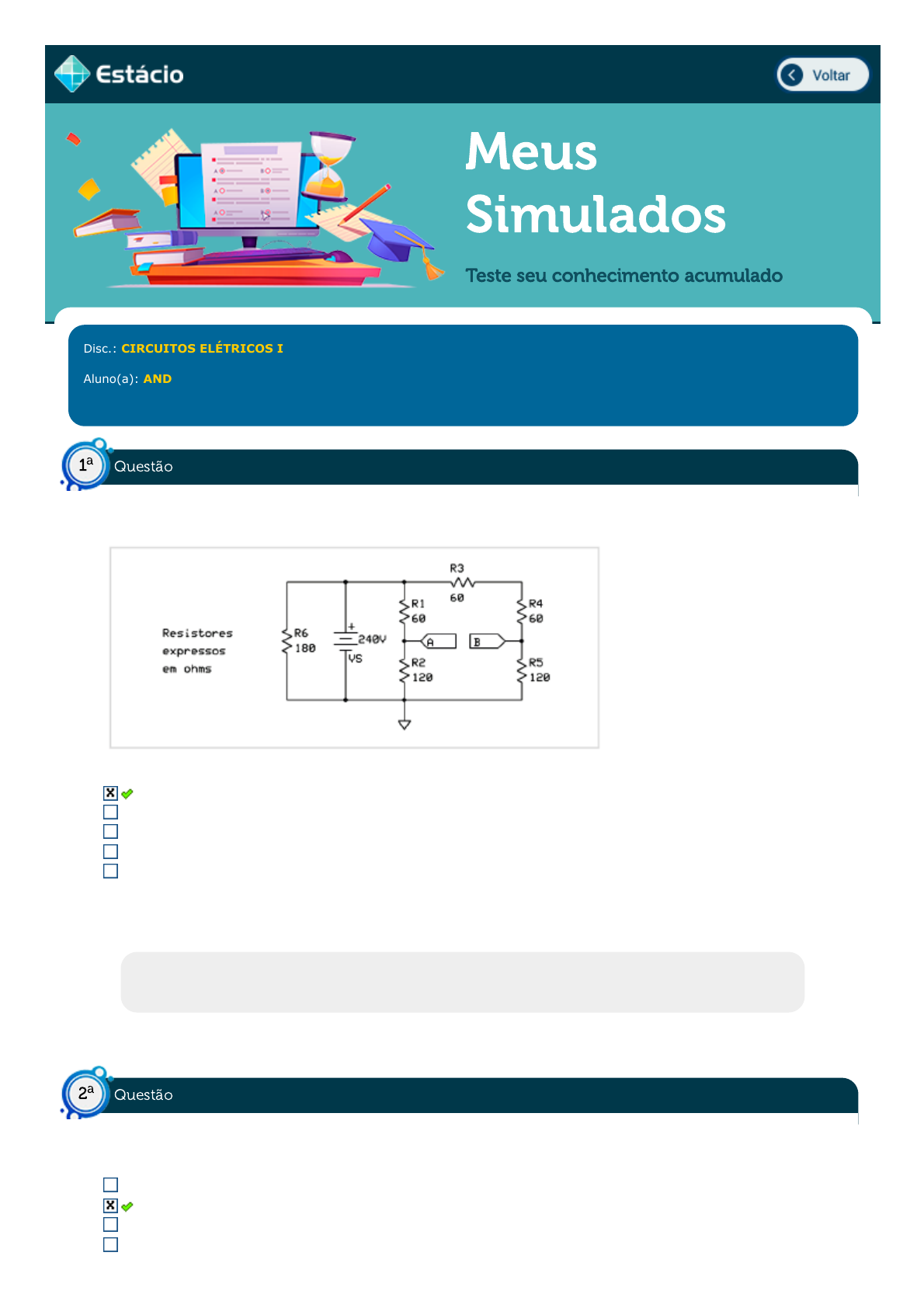

No circuito a seguir, os circuitos equivalentes de Thévenin e de Norton, do ponto de vista dos terminais A e B
(considerando A em relação a B), podem ser descritos pelos parâmetros:
 VTH = 40 V, RTH = RN = 100Ω, IN = 0,4 A.
VTH = 120 V, RTH = RN = 100Ω, IN = 1,2 A.
VTH = 120 V, RTH = RN = 240Ω, IN = 0,5 A.
VTH = 60 V, RTH = RN = 100Ω, IN = 0,6 A.
VTH = 120 V, RTH = RN = 240Ω, IN = 1 A.
Respondido em 11/10/2022 02:20:15


Explicação:
A resposta correta é: VTH = 40 V, RTH = RN = 100Ω, IN = 0,4 A.


Acerto: 1,0 / 1,0
O teorema da superposição auxilia na resolução matemática de circuitos elétricos que possuem diversas
fontes. Uma condição necessária para que esse teorema possa ser aplicado é que o circuito:
Não possua fontes dependentes.
 Seja linear.
Possua pelo menos um elemento capacitivo.
Opere com frequência superior a 50 Hz.
 Questão1
a
 Questão2
a
https://simulado.estacio.br/alunos/inicio.asp
javascript:voltar();
12/10/2022 13:26 Estácio: Alunos
https://simulado.estacio.br/alunos/ 2/6
Possua apenas fontes de corrente.
Respondido em 11/10/2022 02:28:49


Explicação:
A resposta correta é: Seja linear.


Acerto: 1,0 / 1,0
(IF-TO,2016) Considere a associação de capacitores mostrado na figura a seguir.
Figura S4: Complementar ao exercício - Fonte IF-TO, 2016.
Determine a capacitância equivalente entre os terminais A e B.
 CAB = 6 μF
CAB = 5 μF
CAB = 2,5 μF
CAB = 7 μF
CAB = 10 μF
Respondido em 11/10/2022 02:20:27


Explicação:
A resposta certa é: CAB = 6 μF


Acerto: 1,0 / 1,0
(Uesb-BA) Um capacitor de um circuito de televisão tem uma capacitância de 1,2μF. Sendo a diferença de
potencial entre seus terminais de 3.000V, a energia que ele armazena é de:
 5,4J
4,6J
2,8J
6,7J
3,9J
Respondido em 11/10/2022 02:22:48


 Questão3
a
 Questão4
a
12/10/2022 13:26 Estácio: Alunos
https://simulado.estacio.br/alunos/ 3/6
Explicação:
A resposta certa é: 5,4J


Acerto: 1,0 / 1,0
(MPE-RS, 2012) Observe a figura abaixo, que representa o circuito RC.
Com base nos dados dessa figura, é correto afirmar que a corrente máxima do circuito, a partir do
acionamento da chave CH1, é:
10 mA
1 mA
18,3 mA
1,83 mA
 100 mA
Respondido em 11/10/2022 02:20:41


Explicação:
A resposta certa é: 100 mA


Acerto: 1,0 / 1,0
Considere um circuito RL sem fonte descrito como abaixo:
Qual a constante de tempo deste circuito?
10
 0,001
1
100
1000
Respondido em 11/10/2022 02:20:50


Explicação:
A resposta certa é: 0,001

 Questão5
a
 Questão6
a
12/10/2022 13:26 Estácio: Alunos
https://simulado.estacio.br/alunos/ 4/6

Acerto: 1,0 / 1,0
(COPEL - 2016) Considerando que o circuito elétrico mostrado ao lado opera em regime permanente, assinale
a alternativa que apresenta o valor da potência fornecida pela fonte de tensão:
Figura Q19 complementar ao exercício - Fonte: COPEL, 2016.
33,3 W
0 W
50 W
 40 W
20 W
Respondido em 11/10/2022 02:20:59


Explicação:
A resposta certa é: 40 W


Acerto: 1,0 / 1,0
(CESPE - 2018) No circuito representado pela figura precedente, a excitação v(t) corresponde a um degrau de
tensão de amplitude A aplicado em um instante t0, e i1(t) e i2(t) são correntes de malha.
Figura Q11 complementar ao exercício ‒ Fonte CESPE, 2014.
Tendo como referência essas informações e considerando que todos os elementos no circuito sejam ideais,
assinale a alternativa correta:
Se, antes do instante t0, o indutor L e o capacitor C estivessem sem energia armazenada, então,
imediatamente após o instante t0, a tensão vc(t) teria assumido transitoriamente o valor A.
Em regime permanente, a corrente i2(t) é igual a A/R2.
 A relação v(t) R2i2(t) = R1i1(t) + L[di1(t)/dt] está correta para o circuito apresentado.
Em regime permanente, a energia elétrica armazenada no capacitor será CA2/2.
A potência elétrica dissipada no indutor é R1i1 2 (t).
Respondido em 11/10/2022 02:26:17


Explicação:
A resposta certa é: A relação v(t) R2i2(t) = R1i1(t) + L[di1(t)/dt] está correta para o circuito apresentado.
 Questão7
a
 Questão8
a
12/10/2022 13:26 Estácio: Alunos
https://simulado.estacio.br/alunos/ 5/6


Acerto: 1,0 / 1,0

Em uma experiência com o Princípio de Superposição e Equivalente de Thevenin, responda:
Uma fonte de tensão nula corresponde a:
 Curto circuito
Circuito com resistência ¿infinita¿
Circuito com corrente nula
Circuito aberto
Circuito com resistência em delta
Respondido em 11/10/2022 02:25:39


Explicação:
Resposta: Curto circuito
- Justificativa: aplicação imediata da teoria envolvida


Acerto: 1,0 / 1,0

Em uma experiência em laboratório sobre o Princípio de Superposição, sabe-se que em um circuito elétrico
com duas fontes de tensão, a corrente elétrica total (ou tensão elétrica) em qualquer ramo ou componente do
circuito é igual à soma algébrica das correntes (ou tensões) produzidas por cada fonte, quando atuando
separadamente no circuito. Isso é possível devido:
À impedância do circuito ser sempre capacitiva e provoca um avanço da corrente em relação à tensão.
 À propriedade aditiva das funções lineares.
Às fontes não serem lineares.
À impedância do circuito ser sempre indutiva e provoca um atraso da corrente em relação à tensão.
Não é possível, assertiva errada. O Teorema da Superpoição não pode ser empregado em circuitos
elétricos com fontes de tensão.
Respondido em 11/10/2022 02:27:40


Explicação:
Resposta: À propriedade aditiva das funções lineares.
- Justificativa: caracterísitca do Teorema, que é clássico para simplificar a solução de circuitos mais
complexos com mais de uma fonte de alimentção, utilizando-se a soma algébrica das solução parciais para
se encontrar a solução final do circuito que foi solicitada..








 Questão9
a
 Questão10
a
