1- OBJECT SNAP é o menu de comando de precisão do software AutoCAD e sua função é reconhecer pontos importantes de elementos. Uma das maneiras de ativar o comando é pressionando as teclas SHIFT + ENTER e depois selecionar, com o botão de seleção, a opção de precisão que seu projeto está exigindo para elaborar determinado elemento (RIBEIRO, 2013).
RIBEIRO, A. C. Desenho Técnico e AutoCAD. São Paulo: Pearson Education do Brasil, 2013.

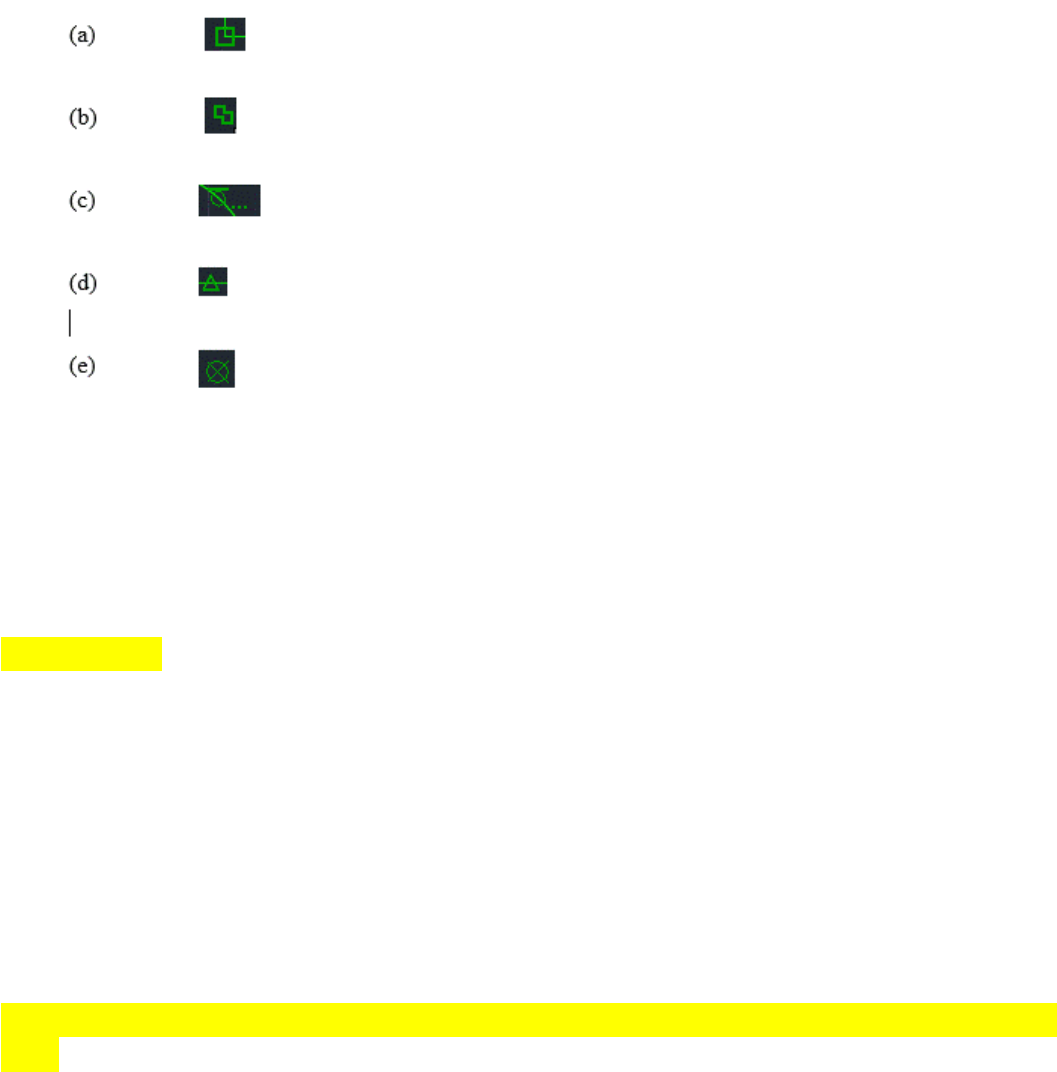

Baseado nas informações acima e nos seus conhecimentos, relacione a primeira e a segunda coluna a respeito dos símbolos relacionados à ferramenta do OBJECT SNAP.
( ) NODE
( ) MIDPOINT
( ) TANGENT
( ) ENDPOINT
( ) INSERT
Agora, assinale a alternativa que apresenta a sequência correta:
R: e, d, c, a, b.
2- Quando estamos elaborando um desenho para um projeto de engenharia, você, como projetista e responsável pelo projeto, precisa especificar a direção do desenho e seu tamanho, não é mesmo? Com o decorrer das atividades na área de projetos, você irá conhecer e descobrir qual a melhor forma de elaborar seus desenhos e quais os tipos de coordenadas que se adaptam melhor à sua necessidade.
Com base nas informações acima e nos seus conhecimentos sobre as coordenadas utilizadas nos projetos de engenharia, a respeito do uso de comandos nas coordenadas automáticas, está correto dizer que:
R: ORTHO MODE: elabora uma linha automaticamente, travando-a na posição do eixo X ou do Y.
3- Em projetos de engenharia, principalmente nos topográficos, frequentemente os projetistas se utilizam de sistema de referências para as coordenadas a fim de representar, em um software
e posteriormente no papel, uma obra em um terreno ou até mesmo a locação dos próprios terrenos, seja em ambiente urbano ou rural. Dessa forma, o conhecimento sobre os sistemas de coordenadas é muito importante.
Com base no exposto, qual alternativa apresenta um tipo de coordenada muito empregado em projetos de topografia?
R: Coordenadas absolutas.
4- O uso de coordenadas absolutas é semelhante ao uso das coordenadas de pontos quando inseridas em um gráfico qualquer, ou seja, acrescentando um ponto na tela ou teclando em pares de coordenadas (XY) diretamente. As coordenadas absolutas têm como principal princípio o zero absoluto na intersecção entre os eixos XY e representam um deslocamento nos eixos XYZ com base no último ponto adicionado, seguindo o padrão @ X, Y, Z (RIBEIRO, 2013).
RIBEIRO, A. C. Desenho Técnico e AutoCAD. São Paulo: Pearson Education do Brasil, 2013.
Com base nas informações acima, analise a figura abaixo:
Fonte: RIBEIRO, 2013, p. 174.
Após analisar a figura acima e com base em seus conhecimentos, assinale a alternativa que representa o ponto P3 e P10 nas coordenadas absolutas:
R: P3 @15,20; P10 @0,-30.
5- OBJECT SNAP é uma ferramenta útil para localizar pontos estratégicos da Geometria, como extremidades, centros, tangentes etc. Essa função engloba a atração do cursor de desenho a pontos específicos do objeto, sendo que esses pontos podem ser configurados de acordo com a necessidade do tipo dos objetos e do objetivo do projeto (RIBEIRO, 2013).
RIBEIRO, A. C. Desenho Técnico e AutoCAD. São Paulo: Pearson Education do Brasil, 2013.
Agora, relacione a primeira com a segunda coluna a respeito das ferramentas de precisão do OBJECT SNAP:
(a) NEAREST
(b) QUADRANT
(c) ENDPOINT
(d) MIDPOINT
(e) APPARENT INTERSECTION
( ) permite situar a extremidade mais próxima do objeto.
( ) expõe a “intersecção” de retas como se elas estivessem no mesmo plano.
( ) permite situar o ponto mais próximo ao ponto desenhado, desde que se encontre sobre o objeto indicado.
( ) situa todos os quadrantes de uma circunferência ou arco.
( ) posiciona o ponto médio de um objeto.
Agora, assinale a alternativa que apresenta a sequência correta:
R: c, e, a, b, d.
6- Na elaboração de desenho técnico para projetos em Engenharia, em determinadas situações, a simples utilização de sólidos básicos ou primitivos não se torna suficiente para formar uma peça que se está projetando, e que irá formar o projeto final. Para resolução desses problemas, às vezes, torna-se necessário efetuar algumas ações para combinar duas ou mais formas e formar o elemento final.
Com base nas informações acima, analise as afirmativas abaixo e julgue Verdadeiro (V) ou Falso (F) quanto ao assunto operações booleanas.
( ) O termo “booleano” deriva do nome de René Descartes.
( ) No AutoCAD, há três tipos de operações booleanas: união, subtração e interferência.
( ) Operação booleana do tipo “interseção”, temos o comando INTERSECT.
( ) Na interseção, obtemos sólido por meio de área comum a dois ou mais sólidos.
( ) Na interferência, elabora-se um novo sólido a partir de volume comum de dois ou mais sólidos sobrepostos.
R: F, F, V, V e F.
7- As coordenadas absolutas agem semelhantemente às coordenadas em 2D, ou seja, nos eixos X e Y. Entretanto para passar para o desenho em três dimensões, é necessário inserir a coordenada Z (X, Y, Z) (BALDAM; COSTA, 2008). Desse modo, as coordenadas absolutas representam um ponto no espaço. Nesse tipo de sistema de coordenada, os pontos estão relacionados à origem (0,0,0) (BALDAM; COSTA; OLIVEIRA, 2016).
BALDAM, R.; COSTA, L. AutoCAD 2008 - utilizando totalmente. São Paulo: Érica, 2008.
BALDAM, R.; COSTA, L.; OLIVEIRA, A.de. AutoCAD 2016 - utilizando totalmente.
São Paulo: Érica, 2016. Com base nas informações acima, analise a figura abaixo:
Fonte: RIBEIRO, 2013, p. 175.
RIBEIRO, A. C. Desenho Técnico e AutoCAD. São Paulo: Pearson Education do Brasil, 2013.
Agora, após analisar a figura acima e com base em seus conhecimentos, assinale a alternativa que representa o ponto P10 nas coordenadas absolutas:
R: @6,-6.
8- Existem muitos comandos disponíveis no AutoCAD que foram elaborados para agilizar e facilitar o trabalho do projetista na Engenharia. Um desses comandos é o INTERFERE. Esse comando pode ser acionado digitando-se INTERFERE na linha de comando, ou selecionando o ícone na barra de acesso.
Com base no texto acima e em seus conhecimentos, responda: o que o comando INTERFERE faz?
R: Elabora sólido partindo de interferências entre dois sólidos.
9- O OBJECT SNAP é conceituado como “prender objetos” e tem como principal função buscar, de forma automática, pontos e detalhes específicos de elementos que são inseridos e desenhados em desenho técnico nos projetos de engenharia. Podemos citar como exemplos de comandos do OBJECT SNAP, o MIDPOINT, o INSERT e o ENDPOINT.
Agora, assinale a alternativa que representa o conceito de ENDPOINT:
R: possibilita situar a extremidade mais próxima do elemento.
10- Ao trabalhar com o AutoCAD, desde uma simples inserção de linha até estabelecimento de hachuras e efeitos, todo o processo pode ser inicializado por meio de um comando e um atalho no teclado, seja por algumas letras que remetem ao nome do comando ou até mesmo o uso das teclas de função “F”. Com os comandos existentes para as coordenadas, não seria diferente.
Baseando-se em seus conhecimentos, relacione a primeira coluna com a segunda a respeito dos atalhos para os comandos das coordenadas.
(a) DYNAMIC INPUT
(b) OSNAP
(c) ORTHO MODE
(d) OBJECT SNAP
(e) POLAR MODE
( ) F3
( ) F11
( ) F10
( ) F8
( ) F12
Agora, assinale a alternativa com a sequência correta:
R: b, d, e, c, a.
