Cadu – 5°β / TIII
• Mensuram a diferença de potencial entre dois
polos, um positivo e outro negativo.


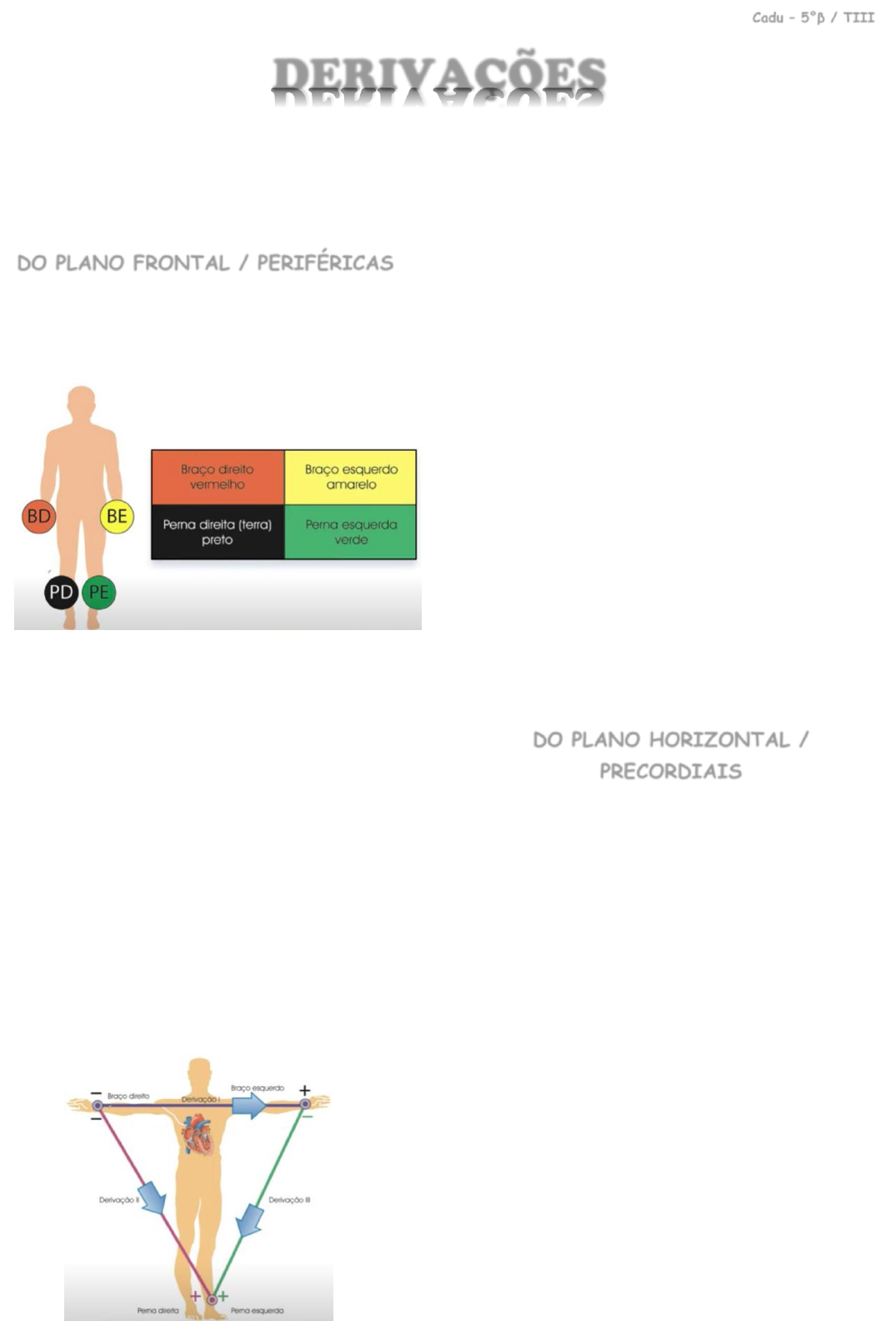

DO PLANO FRONTAL / PERIFÉRICAS
- 6.
- MMSS e MMII.


D1
• + no BE.

• – no BD.

D2
• + no PE.

• – no BD.

D3
• + no PE.

• – no BE.








aVL
• + BE.

• - = soma dos potenciais do BE e da PE.

• Potencial registrado no BD.

aVR
• + BD.

• - = soma dos potencias da PE e do BD.

• Potencial registrado no BE.

aVF
• + PE

• - = soma dos potenciais do BD e do BE.

• Potencial registrado na PE.


DO PLANO HORIZONTAL /
PRECORDIAIS
- 6.

V1
• 4º EIC.

• Borda esternal direita.

V2
• 4º EIC.

• Borda esternal esquerda.

V3
• Entre V2 e V4.

V4
• 5º EIC.

DERIVAÇÕES
Cadu – 5°β / TIII
• Linha hemiclavicular esquerda.

V5
• 5º EIC.

• Linha axilar anterior esquerda.

V6
• 5º EIC.

• Linha axilar média


ROSA DOS VENTOS
• Ângulos + no sentido horário partindo de D1,
que fica em 0° até a extremidade oposta que
no sentido horário é +180° e no anti-horário é -
180°.

• Distância entre derivações consecutivas é de
30º.

• Fiz 3 Lanches 1 Roubaram 2.

TRAÇADO
• 1 cruz.
- aVF.
- D1.

• 1° X.
- Diagonal esquerda é D1.
- Diagonal direita é D3.
• 2° X.
- Diagonal esquerda é aVR.
- Diagonal direita é aVL.


EIXO DO QRS
• Normal é -30º até +90º.
- Além de -30º = desvio de eixo para a esquerda.
- Além de +90º = desvio de eixo para a direita.

- DETERMINAÇÃO
• Olhar para D1.

• Olhar para aVF.

• Procurar derivações perpendiculares /
isodifásicas, ou seja, fase + = - em amplitude.
