LABORATÓRIO DE FÍSICO-QUÍMICA I
TERMODINÂMICA DA CÉLULA ELETROQUÍMICA
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br

1

TERMODINÂMICA DA CÉLULA
ELETROQUÍMICA



As reações redox ou de oxirredução são reações que estão presentes no nosso
cotidiano. Por exemplo, a corrosão de ferro/aço que pode ocasionar a formação de
ferrugem. Uma pilha eletroquímica produz uma corrente, a voltagem constante, como
resultado de uma reação de transferência de elétrons. As reações redox são importantes
na indústria química e na produção de metais pela reação de eletrólise.
Uma pilha eletroquímica é um sistema composto por dois eletrodos em contato
com um eletrólito. Por exemplo, a pilha de Daniell que é composta por um eletrodo de
zinco imerso em uma solução de sulfato de zinco de 1 mol/L e um eletrodo de cobre
imerso em uma solução de cobre de 1 mol/L. A conexão entre as duas soluções é feita
por uma ponte salina contendo um eletrólito. A função da ponte salina é o equilíbrio
iônico do sistema. Um multímetro é ligado aos dois eletrodos. A Figura 1 apresenta a
pilha de Daniell:

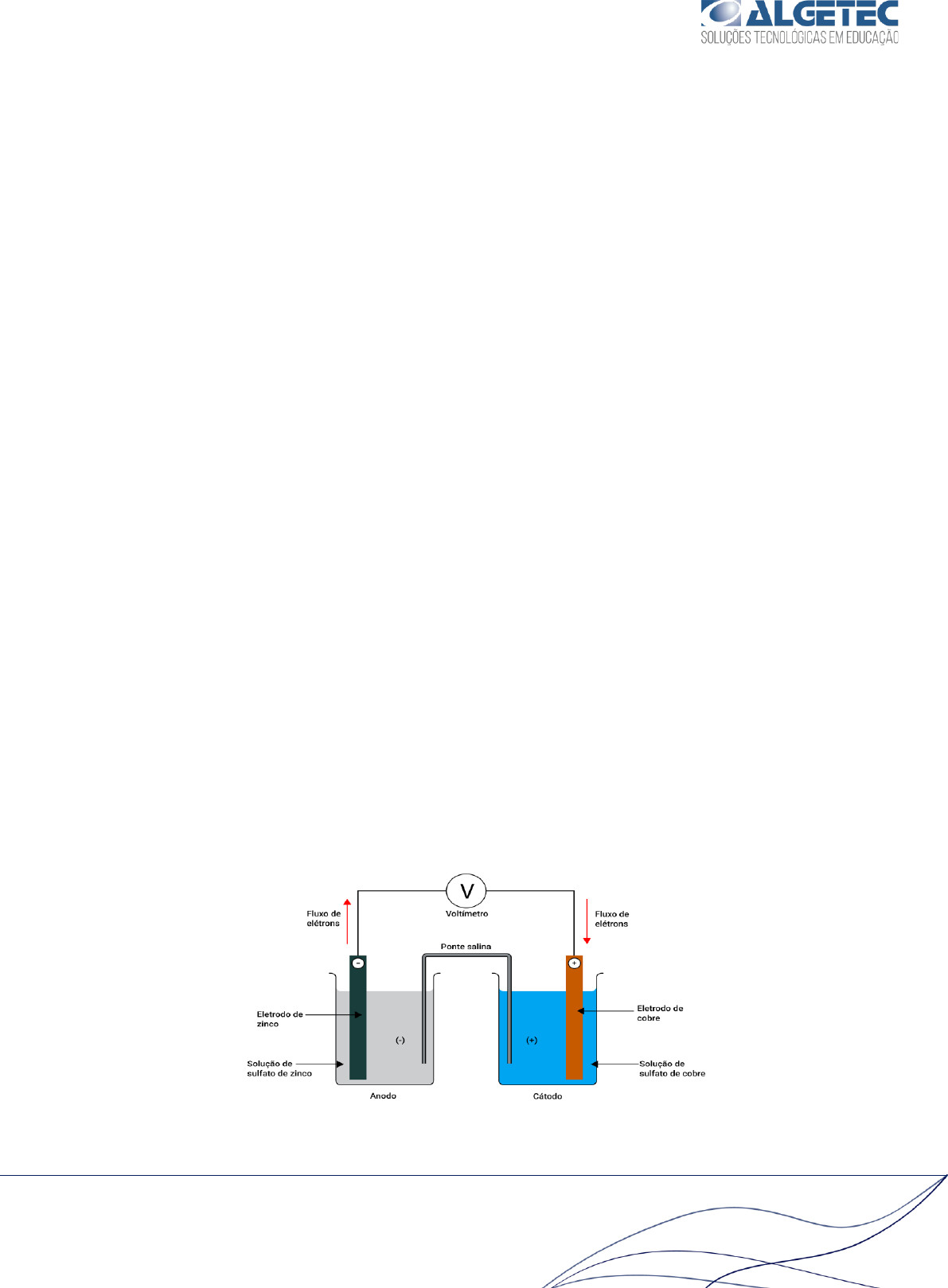

Figura 1 – Pilha de Daniell.

(+) (-)
mailto:contato@algetec.com.br


LABORATÓRIO DE FÍSICO-QUÍMICA I
TERMODINÂMICA DA CÉLULA ELETROQUÍMICA
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br

2
Na meia célula de zinco observamos a perda de massa do eletrodo devido ao
processo de corrosão. O Zn perde dois elétrons, é oxidado, e é o agente redutor. A esta
meia célula chamamos de ânodo e a reação pode ser observada abaixo.

 Zn(s) → Zn2+ + e- (1)

Na meia célula de cobre observamos um ganho de massa do eletrodo devido a
deposição de cobre sobre a placa de cobre. O Cu2+ ganha dois elétrons, é reduzido, e é
o agente oxidante. A esta meia célula chamamos de cátodo e a reação pode ser
observada a seguir.

 Cu2++ e- → Cu (2)

A solução de Zn2+ torna se mais concentrada e a solução de Cu2+ mais diluída. O
fluxo de elétrons do ânodo para o cátodo resulta na diminuição da concentração de íons
de cobre devido a sua deposição sobre a placa de cobre. Podemos representar as
reações de oxirredução através da reação global da célula eletroquímica.


Figura 2 – Reação Global da Célula Eletroquímica.

mailto:contato@algetec.com.br


LABORATÓRIO DE FÍSICO-QUÍMICA I
TERMODINÂMICA DA CÉLULA ELETROQUÍMICA
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br

3
Os elétrons gerados no ânodo da pilha são direcionados para o cátodo por uma
força eletromotriz ou fem. A quantidade de trabalho elétrico é proporcional ao número
de elétrons que passam do ponto de energia potencial elevada para o ponto de energia
potencial menos elevada, e a grandeza da diferença de energia potencial, ou seja, se
movem através de um circuito externo do ânodo até o Cátodo.

 Trabalho = carga x diferença de potencial (3)

A diferença de potencial (ddp) entre dois eletrodos é medida em unidades de
volts. O “volts” é a diferença de potencial necessária para fornecer 1 J de energia para
uma carga de 1 Coulomb (C).

 1 𝑉 (𝑣𝑜𝑙𝑡𝑠) =
1 𝑗𝑜𝑢𝑙𝑒 (𝐽)
1 𝑐𝑜𝑢𝑙𝑜𝑚𝑏 (𝐶)
 (4)

O potencial de uma pilha depende das substâncias e das respectivas
concentrações. Com isso podemos definir condições padrões para medições
eletroquímicas. Quando reagentes e produtos estão presentes como sólidos puros, ou
em soluções na concentração de 1,0 M, ou gases a 1,0 bar, o potencial é denominado
de potencial padrão, E°. O potencial padrão das meias células são tabelados.
Para calcular o potencial padrão de uma pilha basta conhecer o potencial de cada
meia célula.

Zn2+ + e- → Zn(s) E°= -0,76 V
Cu2++ e- → Cu E°= +0,34 V
ddp = E°red - E°ox
ddp = + 0,34 – (- 0,76) = + 1,10 V

mailto:contato@algetec.com.br


LABORATÓRIO DE FÍSICO-QUÍMICA I
TERMODINÂMICA DA CÉLULA ELETROQUÍMICA
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br

4
A energia livre de Gibbs (ΔG°) de uma reação é considerado à medida da
espontaneidade de um processo que ocorre a temperatura e pressão constantes. A
força eletromotriz de uma reação de oxirredução indica a espontaneidade da reação. A
fem e o ΔG° possuem uma relação descrita na equação abaixo.

 ∆𝐺° = −𝑛𝐹𝐸° (5)

Onde n é o número de mols de elétrons transferidos durante o processo redox,
F corresponde a constante de Faraday (1F = 96500 C/mol).
Em condições diferentes das condições padrões relacionamos a energia de Gibbs
com a equação de Nernst:
∆𝐺 = ∆𝐺° + 𝑅𝑇𝑙𝑛𝑄
−𝑛𝐹∆𝐸 = −𝑛𝐹∆𝐸° + 𝑅𝑇𝑙𝑛𝑄
 ∆𝐸 = ∆𝐸° − (
𝑅𝑇
𝑛𝐹
) 𝑙𝑛𝑄 (6)

Onde R é a constante dos gases (8,314510 J/K.mol) e Q é o quociente reacional.
As variações de entalpia e entropia podem ser obtidas pela relação com ΔG. Da
termodinâmica fundamental, temos a seguinte relação entre a energia livre, entalpia e
entropia.

 ∆𝐺° = 𝛥𝐻° − 𝑇𝛥𝑆° (7)

Onde:
∆H⁰ é a variação de entalpia e é calculada pela fórmula ∆H⁰ = ΣHfinal – ΣHinicial;
∆S⁰ é a variação de entropia e é calculada pela fórmula ∆S⁰ = ΣSfinal – ΣSinicial.

mailto:contato@algetec.com.br


LABORATÓRIO DE FÍSICO-QUÍMICA I
TERMODINÂMICA DA CÉLULA ELETROQUÍMICA
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br

5
Ao efetuarmos a derivação de toda a equação em relação a temperatura,
considerando a pressão constante e ΔH independente da temperatura, obtemos a
equação a seguir:

 (
𝜕𝛥𝐺
𝛥𝑇
)
𝑃
= −𝛥𝑆 (8)

Assim podemos determinar ΔS se soubermos como varia o ΔG da reação com a
temperatura da pilha. Aproveitando a relação entre ΔG e ΔE da pilha obtemos a equação
a abaixo:

 𝛥𝑆 = (
𝜕(𝑛𝐹𝐸)
𝛥𝑇
)
𝑃
= 𝑛𝐹 (
𝑑𝐸
𝑑𝑇
) (9)

No ensaio experimental medimos a diferença de potencial da pilha colocada em
um banho termostatizado em várias temperaturas. Os dados obtidos permitem a
construção de um gráfico E versus T e determinamos o valor de ΔS°.
O valor do ΔH° pode ser obtido indiretamente pela substituição dos valores já
encontrados de ΔG° o e ΔS° na equação abaixo:

 ∆𝐺° = 𝛥𝐻° − 𝑇𝛥𝑆° (10)






mailto:contato@algetec.com.br


LABORATÓRIO DE FÍSICO-QUÍMICA I
TERMODINÂMICA DA CÉLULA ELETROQUÍMICA
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br6

REFERÊNCIAS BIBLIOGRÁFICAS


KOTZ, J. C.; TREICHEL, P. Química e Reações Químicas. V.2. 4°ed. 1999.

CASTELLAN, G. Fundamentos de Físico-Química. LTC, 1996.

ATKINS, P. W. Físico-Química e Fundamentos. 3 ed. Rio de Janeiro: Livros Técnicos e
Científicos. Editora S.A., 2003.

SANTOS, V. P. Termodinâmica em dois ensaios didáticos: Equilíbrio químico e
Eletroquímica. Rev. Virtual Quim., 2016, 8 (3), 634-649.
