RESUMÃO 1
RESUMÃO
O ferro é a base dos metais, era muito utilizado no inicio do século XIX já que
os recursos de madeira era escasso. Por esse motivo as industrias tiveram um
grande estimulo para o uso do carvão mineral. O ferro é considerado uma
solução arquitetônica inteligente porque pode ser usado tanto internamente
quanto externamente, isso se dá por seus benefícios,
como durabilidade, resistência, versatilidade, leveza, diminuição no tempo da
construção, precisão nas formas e o custo-benefício.
A indústria de Coallbrookdale, na
Inglaterra, foi pioneira no uso de ferro em
moldes de areias para criação de objetos
de ferro fundido. (na época já se sabia
que o carvão mineral era inferior ao
carvão vegetal). O ferro era fundido em
um tipo especifico de forno, Forno de
Coque, que é tipo especifico de forno que
contém uma estrutura complexa que
requer uma produção contínua de longo
prazo.
FERRO FORJADO O Ferro Forjado tem um ter de carbono menor que a do
Ferro Fundido (wrought iron). Ferro forjado, é ferro comercialmente puro, o
qual possui uma pequena quantidade de carbono, mas que geralmente possui
escórias. Henry Cort foi o patenteador do processo de produção do Ferro
Forjado.
RESUMÃO 2
O processo de poça transformava o ferro-gusa
em ferro forjado, submetendo-o ao calor e
mexendo na fornalha, sem o uso de carvão. Foi
o primeiro método que permitiu a produção de
ferro forjado de qualidade em larga escala.
A invenção de Cort teve um impacto tremendo
na indústria do ferro e ajudou a aumentar
significativamente a produção da Inglaterra. A
produção que se fazia em 1 semana passou a
ser feita 1 hora.
AÇO O aço (steel) é uma liga metálica formada essencialmente por ferro e
carbono, com percentagens deste último variando entre 0,008 e 2,11%. Foi
muito utilizado em construções de grande porte, como pontes, galerias,
estufas e etc.
Henry Bessemer obteve a patente da
produção do aço e em 1856 a
patente do conversor para a
fabricação do aço mediano. O
processo de criação do aço envolvia
uma “sopa de ferro fundido ,ˮ o
princípio desse processo é a
remoção de impurezas do ferro pela
oxidação com ar soprado através do
ferro fundido. A oxidação inclusive
aumenta a temperatura da massa de
ferro e a mantém em estado fundido.
Uma das primeiras construções a
usar o ferro fundido foi o Moinho de
Farinha, de Albion Mills em 1786. Era
uma moinho movido a vapor e a
maioria dos eixos e das rodas era
feito de ferro.
O moinho pegou fogo em 1891, era muito comum as fabricas e edifícios da
época pegarem fogo por conta da grande onda de calor que tinha dentro dos

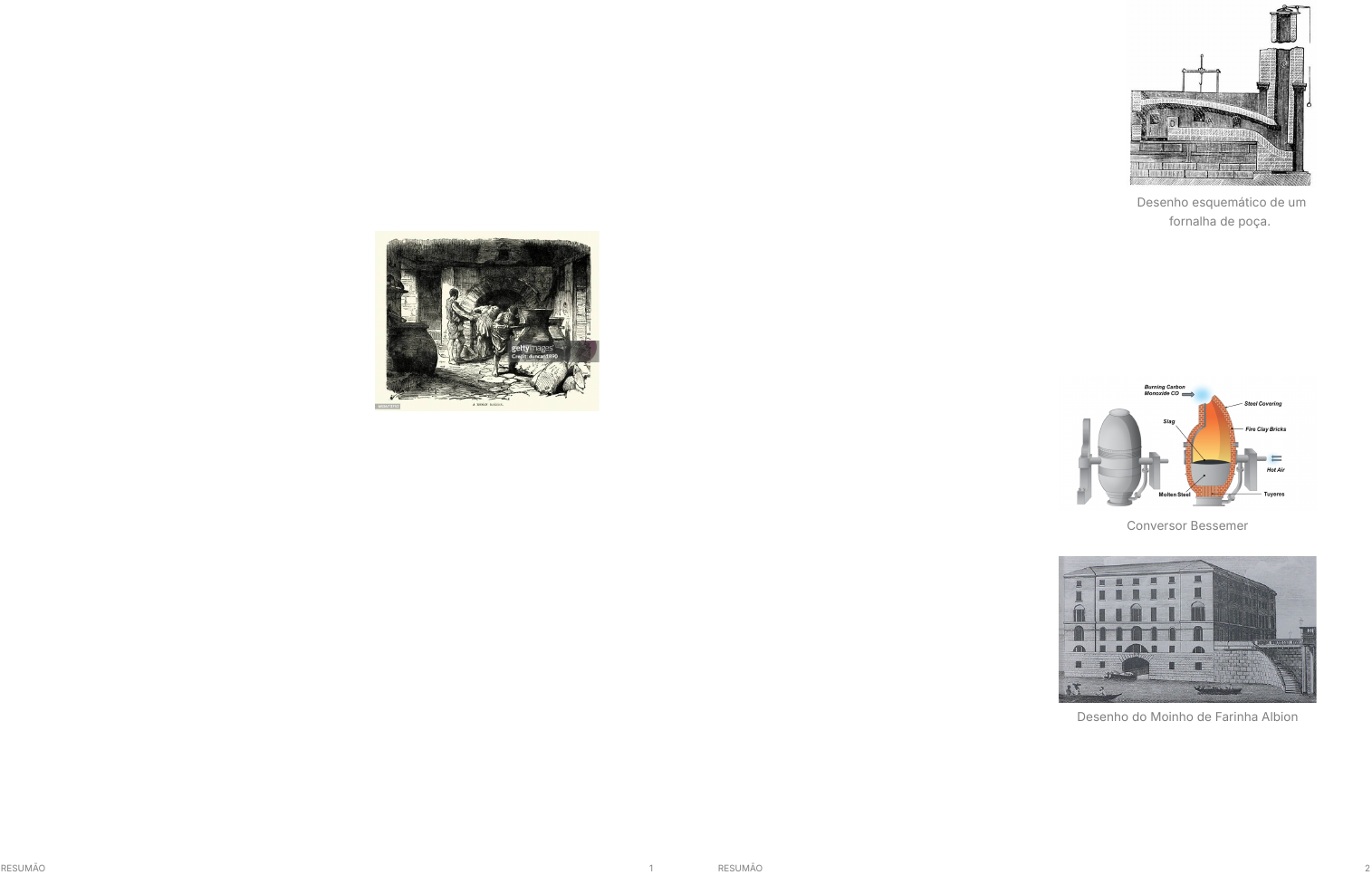

Desenho esquemático de um
fornalha de poça.
Conversor Bessemer
Desenho do Moinho de Farinha Albion
RESUMÃO 3
prédios.
USO DO FERRO NAS FABRICAS
Antes era comum se ter pisos em madeira
apoiadas em vigas também em vigas de
madeira com paredes envoltas em
alvenaria.
 Uma característica comum das fabricas
eram os pequenos vãos, onde largura do
vão interno era dividido em outros
pequenos vãos, isso não se aplicava ao
ultimo pavimento, que era onde ficava as
maquinas;
 O primeiro exemplo do uso de ferro em construções foi a Fabrica de Algodão
de Derby, em 1792. Foi utilizado pela a primeira vez colunas de ferro fundido
multi-planta, onde os pavimentos eram estruturados em arcos de tijolo e pilares
de ferro, chamado de de fabrica “antifogo .ˮ Aqui o vão interno era dividido em
três com aproximadamente 2,70 metros;
 Outra técnica construtiva usada na fabrica foi as abobadilhas, que é um tipo
de abóbada caracterizada por ser normalmente construída sem cimbre, com
tijolos leves e gesso rápido, colando os tijolos pelas bordas, seguindo uma
curvatura pré-determinada até que uma superfície abobadada leve e
autoportante seja obtida, era mais barato e tinha mais isolamento térmico;
FIAÇÃO DE SHREWSBURY, CHARLES BAGE - 1796/1797
Originalmente construído para ser um moinho de linho, a fabrica foi projetada
para ser o mais antifogo possível. Charles projetou um prédio de cinco andares
com uma estrutura interna feita inteiramente de ferro fundido.
RESUMÃO 4
A estrutura era composta por três
fileiras de colunas de ferro fundido e
vigas de ferro fundido estendidas
entre elas. Arcos de tijolo foram
construídos entre as vigas para
sustentar os pisos e tirantes de ferro
forjado impediram que esses arcos
se separassem.
Depois de um tempo foram
construídas estruturas portantes
metálicas em que a área de
influência de uma única coluna
aumentava. O uso das estruturas de
ferro davam maior liberdade de
ocupação da área e também dava
maior flexibilidade funcional;
FABRICAR DE CHOCOLATES MENIER, JULES SAULNIER -
1871/1872
A Fabrica de Chocolate de Menier, em Paris, é outro exemplo de indústria
“antifogo .ˮ Atual sede da Nestlé, o prédio foi construído no estilo Prédio-ponte,
onde a parte de baixo da fabrica tinha turbinas que usava da força motriz como
energia.
 O fabrica em si começa a partir do pavimento onde tem 4 grandes pilares.
No topo dos 4 pilares da ponte sobre
o Marne existem suportes de aço
muito fortes, que se projetam das
laterais. As paredes de ambos os
lados são sustentadas por dois
suportes internos. As paredes
exteriores proporcionam estabilidade
adicional, assim como a estrutura,
com as travessas diagonais que se
cruzam.
RESUMÃO 5
Os painéis são revestidos com tijolos coloridos, que juntamente com as cruzes
diagonais constituem uma decoração superficial. Estas janelas imitam
aberturas na parede, com arcos de segmentos circulares. Sua fachada contém
“contraventamentosˮ que servem mais de decoração assim como a cerâmica
esmaltada que reveste as fachadas.
USO DO FERRO EM PONTES
O uso do ferro em pontes trouxe a possibilidade do uso dos vãos livres cada
vez maiores. A primeira ponte metálica do mundo foi sobre o rio Severn, em
Coalbrookdale, de 1779. Ela tinha aproximadamente 30 metros de vão e foi feita
para facilitar o acesso dos operários e dos veículos à fundição de Darby.
COALBROOKDALE BRIDGE, ABRAHAM DARBY III E JOHN
WILKINSON - 1775/1779
Feita de ferro fundido em formato de arco, possuía boa compressão e péssima
tração (consequência do ferro fundido). Para que a ponte não tivesse risco de
flambagem foi importante travar a ponte para isso a estrutura tinha peças
rebitadas e parafusadas.
Como não se tinha muito
conhecimento do uso do ferro na
época foi aplicado os processos de
construção com a madeira em muitas
construções metálicas (carpintaria
metálica).
A ponte eram dois arcos de ferro
fundido, cada um com 6 toneladas
aproximadamente que forram
fundidas em moldes de areia a céu
aberto.
Com o tempo e com as condições
meteorológicas os parafusos foram
afrouxando então o rebite tinha que
ser de confiança, o rebite  é um
elemento de fixação com função
similar ao prego ou pino.
RESUMÃO 6
Esse fixador metálico une, de uma forma rígida e permanente, peças ou
chapas - principalmente em estruturas metálicas, como máquinas, veículos de
transporte, treliças ou, até mesmo, estruturas simples como cabos de panela.
BANGOR (SOBRE O RIO MENAI), THOMAS TELFORD -
1818/1826
Com aproximadamente 175 metros a ponte
trabalhava as trações, possuía tanto
leveza quanto estabilidade (leveza na
parte suspensa e estabilidade na parte
dos apoios - inicio da ponte);
 Seus elos eram dimensionados para
aguentar o peso sobre a ponte, feita com
16 correntes de ferro fundido cada uma
com 2.538 elos;
 Em 1940 as correntes de ferro foram
substituídas por correntes de aço. O
tabuleiro da ponte foi todo feito em
madeira e depois substituídos
CLIFON BRIDGE, ISAMBARD KINGDOM BRUNEL - 1864
Suspensa a aproximadamente 100 metros acima da lâmina do rio Avon, tinha
412 metros de extensão e 214 de vão. Feita de correntes de ferro fundido foi
interrompida em 1843 por falta de verba, a ponte não possuí um “cabeceira .ˮ
 As correntes de uma ponte sobre o
Tâmisa sofram entregues para a
construção da Clifon;
 Os pilões daponte não são
idênticos, sua correntes são
apoiadas sobre roldanas para
moverem livremente;
 A parte central da ponte é a parte
mais bonita da ponte;
 A construção da ponte foi feita de
forma suspensa, os cabos são
conectados ao maciço rochoso em
RESUMÃO 7
cada uma das extremidades da ponte
e então encordoados sobre os
pilares. A plataforma da ponte é
conectada aos cabos principais
suspensos por cordas ou varas
verticais.
O peso da plataforma é transformado em tensão nos cabos principais. Ao
correrem os cabos pelos pilares, este esforço é transferido para os pilares sob
forma de compressão vertical; nas extremidades dos cabos, a tensão é
equilibrada pelo esforço de ancoragem do solo.
VIADUTO DE GARABIT, GUSTAVE EIFFEL -1882/1884
Construída para a passagem de trens de carga, a ponte foi feita toda vazada de
forma treliçada, tem extensão de 565 metros e 165 metros de vão. O vão da
ponte, em forma de arco, foi construído a partir dos pilares e se forma
suspensa.
 A ponte precisava ser bastante rígida para aguentar o peso tanto do trem
quanto das cargas que seriam transportadas, para isso era necessário que os
furos de junção das duas metades do arco correspondessem exatamente para
permitir a chaveta;
é um elemento de máquina
para manter um eixo fixo a
outros componentes.
Normalmente é feita a partir de
uma barra quadrada e usinada
para encaixar no rebaixo do eixo
e do componente de
transmissão.
Desenho de Chavetas
RESUMÃO 8
BROOKLYN BRIDGE, FAMÍLIA ROEBLING - 1870/1883
Iniciada por John Roebling e finalizada por
sua nora Emily Warren Reobling, a
Brookilyn Bridge tem extensão de 1883
metros e um vão central de 486 metros. A
ponte foi pioneira no uso de cabos de aço.
Possuí ogivas em suas cabeceiras;
Na época da sua inauguração foi
considerada a maior ponte suspensa do
mundo, seus tabuleiros eram de chapa
metálica. Devido à elevação do vão acima
do East River e às margens relativamente
baixas, o resto da ponte, descendo até o
nível do solo, estende-se bastante para o
interior em ambos os lados do rio.
USO DE FERRO EM ESTAÇÕES
FERROVIÁRIAS
As Estações Ferroviárias na época foram construídas para conectas os
extremos das cidades com o centro ou com os polos de indústria. Foram
campos de teste para as técnicas de construção com ferro.
A primeira estação ferroviária foi a de
Crown Street, em Liverpool  1830 
atribuída a George Stephenson mas
por ser muito longe do centro da
cidade, 6 anos depois foi construída
outra e a estação passou a ser
utilizada apenas de terminal de
carga.
EUSTON STATION, CHARLES FOX - 1837
RESUMÃO 9
Localizada na cidade de Londres, a
Euston Station possuía estrutura
metálica que seguram a cobertura e
pilares de ferro fundido. A estação
ficava no fim da linha e era bem
pratica em si, já sua entrada possuía
estética neoclássica, a partir de um
pórtico.
Tinha entrada para as carruagens,
uma plataforma de embarque e uma
de desembarque.
A extensão dos dois telhados (das
águas), totalizam 25X60 metros de
comprimento. A estrutura da
cobertura era composta por barras
de ferro forjado e conectadas por
meio de furação nas extremidades
das barras e montagem com
parafusos.
KINGS CROSS STATION, LEWIS CUBITT - 1851/1852
Situada na cidade de Londres também
possuía duas plataformas, ema de
embarque e uma de desembarque.
Possuía arcos de madeiras apoiadas em
mísulas de ferro forjado fixas ás paredes
de alvenaria, o arco tinha um vão livre de
aproximadamente de 31 metros.
A Kings Cross ficava paralela a St.
Prancas Station.
Curiosidade: a plataforma do Harry Potter
fica localizada na Kings Cross).
RESUMÃO 10
ST. PANCRAS STATION,WILLIAM HENRY BARLOW E ROWLAND
M. ORDISH - 1863/1865
Construída do lado da expansão da
malha ferroviária de Londres, em
uma área de sub habitação.
Arcos foram fixos na laje de piso da
qual está apoiada em um bosque de
colunas de ferro fundido (no subsolo,
que era um deposito de malte).
Com aproximadamente 73 metros de
vão livre com a extensão da área de
embarque e desembarque de 210
metro.
USO DO FERRO EM ESTUFAS
Na segunda metade do século XIX, estufas na escala do Palácio de Cristal
surgiram em toda a Europa, crescendo cada vez mais elaboradas em forma e
detalhes. Servindo como “uma forma dos ricos se enfeitarem e das
universidades fazerem pesquisasˮ elas eram uma forma de apresentar ideias e
projetos para o mundo. A principio se evitou o uso de ferre devido à alta
condutividade térmica que pudesse resultar em uma condensação de água em
sua superfície.
ESTUFA DOS JARDINS DE CHATSWORTH, JOSEPH PAXTON -
1836/1841
Localizado em Derbyshire, os Jardins de Chatsworth eram cuidados pelo
arquiteto e jardineiro Joseph Paxton, que ficou conhecido pela a criação do
Cristal Palace.
RESUMÃO 11
O edifício tem 84 m de
comprimento por 37 m de
largura. Possui nave central com
19 m de altura ladeada por duas
naves laterais inferiores. O
telhado é feito de madeira e
vidro. O envidraçado é plissado,
constituído por painéis de vidro
de 1,20 m de comprimento,
suportados por nervuras
formadas por um conjunto de
ripas de madeira. As nervuras
são sustentadas por vigas de
ferro apoiadas em colunas de
ferro fundido.
Uma galeria contorna a nave central no nível superior das naves laterais. A
parte mais alta da estufa ficou reservada para as palmeiras. A Lily House foi
uma pequena estufa feita por Paxton para para abrigar um lago de Vitórias
Regias, no palácio do duque de Deveonshire (no exemplar de cima);
ESTUFA DO JARDIM BOTÂNICO REAL DE KEW, DECIMUS
BURTON E RICHARD TURNER - 1844/1848
A Palm House (como ficou conhecida
a estufa) foi desenhada pelo
arquiteto Decimus Burton e
construída pelo especialista em ferro
forjado Richard Turner entre 1844
e 1848, sendo o primeiro grande
edifício a ser construído recorrendo
ao ferro forjado como principal
material estrutural.
Tinha um volume central de 30
metros e 22 metros de altura com
uma extensão aproximada de 100
metros. O pavilhão era inteiramente
de ferro e vidro e com passadios de
RESUMÃO 12
madeira, possuía alguns tuneis de
passagem, saída de fumaça e
transporte de carvão (os tuneis eram
para insuflamento da fumaça das
vagonetas de carvão que faziam o
micro clima da estufa).
EXPOSIÇÕES UNIVERSAIS/PAVILHÕES DE
EXPOSIÇÕES
A ideia que presidia tais eventos era a de um mundo único, interligado pelo
comércio e pela ciência, que não via limites ao desenvolvimento e ao progresso
da civilização. Esses eventos eram responsáveis pela circulação de
mercadorias e ideias do novo mundo que se abria sob a liderança europeia e
norte-americana. Durante meses os pavilhões mostravam a pessoas do mundo
todo uma síntese do que se produzia, pensava e vivia nos países ali
representados. Para esses eventos era preciso se ter estruturas que fossem
fáceis de montagem e desmontagem, então os pavilhões foram campos de
teste para as técnicas de construção com ferro.
PAVILHÃO DA 1° EXPOSIÇÃO UNIVERSAL
DE LONDRENS - 1851
Em março de 1850 foi lançado um projeto de pavilhão para a exposição
universal, possuía uma comissão julgadora com diversos arquitetos e
engenheiros onde 245 projetos foram submetidos porém a comissão decidiu
elaborar um próprio projeto.
CRYSTAL PALACE, PROJETO ORIGINAL DE JOSEPH PAXTON
COM MODIFICAÇÃO - 1851
RESUMÃO 13
O projeto para o Crystal Palace foi
modificado por Charles Barry, era um
enorme pavilhão de madeira, vidro e
ferro. Tinha como objetivo ser um
“mercado/ponto de comércio ,ˮ foram
acolhidos mais de 14 mil expositores
vindo de todos os cantos do mundo,
tinha 564 metros de comprimento e
um altura aproximadamente de 33
metros.
O projeto original não tinha a nave
central que no projeto final teve. A
nave central atravessava todo
pavilhão cortando a “tripaˮ que
continha no projeto original do
Paxton, a nave central tinha uma
abóbada que permitiu que fossem
preservadas as árvores que tinha no
terreno do projeto. A área de vidro daabóbada tinha aproximadamente 83
mil metros quadrados.
Os vão maiores da estrutura eram de
ferro forjado e os vão menores de
ferro fundido, foram
aproximadamente 3.500 toneladas de
ferro fundido para as colunas de
seção oca e vigas treliçadas de
pequenos vãos e aproximadamente
530 toneladas de ferro forjado para
vigas treliçadas de vãos maiores.
A cobertura era de duas águas disposta em escama de peixe, as colunas
funcionavam de tubo de queda dʼágua, a madeira usada foi madeira
industrial/laminada, a lamina de vidro modulada era de 1,20 X 0,25.
Foi montada em quatro meses e depois de terminada a exposição foi
remontada em outro local mas acabou pegando fogo.
RESUMÃO 14
Foi cartão postal de Londres, onde a Rainha Vitoria foi na inauguração do
Crystal Palace.
EXPO PARIS, COMEMORAÇÃO DO
CENTENÁRIO DA REVOLUÇÃO FRANCESA
- 1889
A Exposição foi realizada para comemorar o 100.º aniversário da Tomada da
Bastilha, que marcou o início da Revolução Francesa, e também foi vista como
uma forma de estimular a economia e tirar a França de uma recessão
econômica. O evento atraiu 61 722 expositores oficiais, dos quais vinte e cinco
mil eram de fora da França.
A exposição cobria uma área total de
0,96 km². Calcula-se que cerca de
32 milhões de pessoas visitaram a
exposição, que incluía o Palácio das
Belas Artes e o Palácio das Artes
Liberais. A Torre Eiffel foi usada
como pórtico (entrada) do parque de
exposição, utilizando os quatro arcos
como arcos do triunfo (bem francês),
a Torre era a porta de entrada
envolta de corpo (jardim).
Na época da construção da Torre ela
foi muito discutida porque sua altura
tiraria o foco da Catedral de Notre
Drame. A Torre possuí 4 grandes
fundações de concreto, foi feita em
partes de ferro forjado, o aço foi
utilizado em algumas ligações
necessárias, e seu arcos são
meramente de enfeites (sem valor
estrutural).
A superestrutura da Torre se assenta sobre quatro sapatas de concreto maciço
de aproximadamente 2.10 metros de espessura. As sapatas que estão mais
RESUMÃO 15
próximas do rio Sena estão aproximadamente 8 metros mais afastadas, sobre
cada uma delas estão construídos pilares de aproximadamente 7.5 X 7.5
metros, solidarizados entres si por barras de ferro forjado de aproximadamente
10 centímetros (bitola). Foram consumidos em média 7300 toneladas de
aço/ferro na torre.
Outro prédio importante no parque
de exposições em Paris foi a Galeria
das Máquinas. A Galeria tinha vão-
livre de 115 metros e uma altura
máxima de 43 metros. Possuía uma
área coberta de aproximadamente 8
Ha (hectares), com pouco vidro para
que não ficasse muito quente, tinha
arcos de seção oca executados de
chapas e cantoneiras de ferro forjado
rebitados.
Dentro do complexo tinha pontes
rolantes que serviam para que as
pessoas vissem os estandes de
cima. Toda a estrutura era segurada
por pé com roletes de aço, a
estrutura era toda treliçada
trianguladas (de forma isostática).
A exposição foi desmontada em 1910.
RESUMÃO 16
EXPO CHICAGO, EM COMEMORAÇÃO
AOS 400 ANOS DA CHEGADA DE
CRISTOVÃO COLOMBO - 1893
*O professou não fechou a passar sobre mas disse em sala.
A Feira Mundial de Chicago foi uma
grande exposição
pública internacional ocorrida
nos Estados Unidos, no ano de 1893,
na cidade de Chicago, para celebrar
os quatrocentos anos da chegada
de Cristóvão Colombo ao Novo
Mundo, em 1492. A principal atração
da feira era uma grande piscina, que
representava a longa viagem de
Colombo à América.
Teve influência social e cultural com efeitos profundos na arquitetura e no
otimismo industrial norte-americano, como também no saneamento, nas artes
e na imagem de Chicago.
Daniel Burnham e Frederick Law Olmsted foram os responsáveis pela maior
parte dos projetos. O protótipo de Burnham e seus colegas indicava como uma
cidade deveria ser, seguindo os princípios de belas-
artes de design, conhecidos como arquitetura neoclássica, que são baseados
em simetria, balanceio e esplendor. A exposição cobriu mais de 600 Ha
(hectares) de área, com cerca de duzentas construções temporárias de
arquitetura predominantemente neoclássica, canais e lagoas, além de pessoas
e culturas de quarenta e seis países diferentes.
CONSUMO MASSIVO SÉC. XIX
Sem sombra de dúvidas é fato que a Revolução Industrial repercutiu não só na
dinâmica empresarial, como também nos hábitos de consumo da sociedade
pois houve o aumento significativo de oferta de produtos e serviços em larga
escala nas indústrias. Ao lado desse crescimento surgiu a publicidade como
mecanismo apto a despertar novos hábitos de consumo na sociedade, fazendo
RESUMÃO 17
nascer o interesse na aquisição de bens permitindo o escoamento de grande
produção advinda das indústrias.
GALERIAS COMERCIAIS
Primeiros casos de agrupamento de pequenas lojas ao longo de passagens
cobertas por estruturas de metal e vidro datam do final do séc. VXIII em Paris
(por volta de 1770. Pelos anos 20 de séc. XIX o tipo já estava bastante
difundido.
Uma das primeiras passagens foi a
Passage du Caire, em Paris. Construída
em 1798 possuí 370 metros de extensão e
2.60 metros de largura, foi feita em
homenagem a conquista de Napoleão
sobre o Cairo. Hoje em dia ela não está
tão conservada quanto outros exemplares,
ela se junta com mais outras duas
passagens.
Outro exemplar considerado uma das
primeiras passagens e a Passage des
Panoramas, de 1799, também em Paris.
Diferentemente da Passage du Caire ela
se manteve bem conservada até os dias
de hoje. Em 1816 foram instaladas as
primeiras iluminações a gás, no começo
possuía duas cúpulas na entrada, e tem
duas fachadas de vendas com cobertura
de vidro.
O objetivo dessas galerias era aumentar o
m², principalmente do comercio.
A fama das galerias aumentou por serem locais limpos e atraiam seus
visitantes pela a facilidade de se abrigarem do tempo. Eram incubadoras dos
recursos técnicos da época e muitas inovações testadas/criadas nesse
período.
ROYAL OPERA ARCADE, JOHN NASH - 1818
Passage du Caire
Passage des Panorama
RESUMÃO 18
Assim como a Passage des
Panoramas, o Royal Opera também
utilizou de iluminação a gás (que
posteriormente foi trocada), mas
também utilizava da iluminação
zenital.
O nome se dá a entrada da Opera
que é voltada para a passagem, hoje
em dia ela é pouco utilizada porém
ainda contém seu formato original.
Concluído em 1816, o Royal Opera
Arcade antecede seu primo mais
conhecido, Burlington Arcade em
Piccadilly, em três anos.
Para os ricos, simbolizava o
surgimento das compras como uma
atividade de lazer – e não mais como
uma tarefa assumida pelos
funcionários.
BURLINGTON ARCADE, SAMUEL WARE - 1819
RESUMÃO 19
Possuía duas fachadas de lojas em
dois andares e fazia ligação com o
Piccadilly e os Burlington Gardens.
Também possuía iluminação zenital e
foi quase destruída por um incêndio
em 1836, quando várias lojas foram
destruídas, em 1871, e em 1936,
quando a arcada foi saqueada.
GALERIA VITTORIO EMANUELE, GIUSEPPE
MENGONI - 1865/1875
A Galeria Vittorio Emanuele é o metro
quadrado mais caro de Milão, com
aproximadamente 30 metros de
altura com estrutura de ferro forjado.
Faz ligação com outras duas ruas,
uma delas voltada para a Catedral e a
outra para a Casa de Opera (planta
em cruzeiro). Possuí duas cúpulas
envidraçadas com estrutura de
metal. No terreno octogonal central,
encontram-se quatro mosaicos
representando os brasões das três
capitais do Reino da Itália
Turim, Florença e Roma) mais o de
Milão.
GALERIA UMBERTO I, EMANUELE ROCCO -
1887/1890
RESUMÃO 20
A Galeria Umberto I fica em
Nápoles, e tem o mesmo partido
cruciforme da Vittorio Emanuele.
Por ser em Nápoles, que é
menor que Milão, é ligada a ruas
menores, o teto de vidro e ferro
com abobadas e uma cúpula
central de 56 metros. A galerias
na época eram ilhas de
civilização da vida urbana,
quando se fecha essas galerias
a vida urbana morre.
LOJAS DE DEPARTAMENTOS
A RevoluçãoIndustrial desencadeou a produção e o ciclo de varejo
autossustentável. Quanto mais bens eram produzidos, mais produtos havia
para vender, o que aumentou a atividade comercial e deu à classe média em
expansão mais dinheiro para gastar, criando uma demanda por mais produtos.
Daí a criação das lojas de departamentos, que serviam como “pequenos
parques de exposições .ˮ Nessa época as propagandas publicitarias foram
ficando ainda mais fortes.
AU BON MARCHÉ, LOUIS CHARLES BOILEAU -
1869/1872
A Bon Marché foi idealizada pelo
Aristide Boucicaut e sua esposa
como o pensamento de ser um novo
tipo de loja que despertasse todos os
sentidos. Hoje em dia a loja é
propriedade da holding brand Louis
Vuitton.
Tem aproximadamente 5 Ha
(hectares) de área de loja com
grandes claraboias de vidro e ferro
(quase como uma versão moderna
dos salões dos palácios barrocos).
RESUMÃO 21
 Essas lojas de departamento eram
voltados para a classe média alta da
sociedade que tinha uma seção de
alta costura;
 Nos anos 20 sua fachada foi
revestida em pedra.
 As lojas de departamento serviam também como passagem, NÃO ERA O
OBJETIVO PRINCIPAL, dentro da loja possuía programação para as crianças,
sala de leitura para os cavalheiros e também possuía alojamentos paras
funcionarias solteiras (tinha muitos funcionários, principalmente mulheres);
MERCADOS (GÊNEROS ALIMENTÍCIOS)
LES HALLES CENTRALES, VICTOR BALTARD - 1851/1858
Napoleão III Haussmann) rejeitou o
projeto inicial do arquiteto – um
edifício de pedra com telhado de
ferro – por considerá-lo muito
pesado e tradicional (o imperador
supostamente exclamou: “São
guarda-chuvas enormes que eu
quero, nada mais!ˮ).
O projeto final foi audacioso e
totalmente moderno: dez pavilhões
maciços, mas leves, construídos em
ferro (ferro fundido) e vidro. Possuía
9 Ha (hectares) com ruas cobertas e
descobertas com aparência de
fortaleza em escala de cidade.
PRÉ-FABRICAÇÃO METÁLICA DO SÉC. XIX
RESUMÃO 22
No século XIX, a pré-fabricação em ferro fundido já era uma realidade na
Europa, ao passo que as cidades aumentavam as suas superfícies e as suas
populações no mesmo ritmo veloz da implantação dos sistemas de
abastecimento dʼágua, esgotamento sanitário e iluminação pública, dos
caminhos ferroviários e das rodovias e dos grandes equipamentos urbanos. Os
Estados Unidos saíram na frente.
1° PRÉDIO DE CAST IRON, EM NEW YORK - JAMES BOGARDUS
1851
O prédio foi considerado o primeiro
prédio de ferro fundido, e foi
considerado tão elegante quanto o
Crystal Palace, sua fachada era
industrial mas a planta era de
alvenaria. A característica mais
marcante do edifício descrito na
patente de Bogardus é a sua
construção em estrutura composta
por vigas horizontais inseridas em
entablamentos moldados em forma
de canal e sustentados por
semicolunas dóricas gregas
atenuadas.
O espaçamento dos vãos exteriores foi determinado pelo tamanho das
aberturas das janelas e não pela moldura interior.
E. V. HAUGHWOUT BUILDING, PROJETO DE JOHN P. GAYNOR -
1857
RESUMÃO 23
Com cinco andares, localizado em
SoHo, em Manhattan. Diferentemente
do outro exemplar aqui a estrutura
era metálica o que tornou o prédio
pioneiro de estrutura metálicas. Com
24 metros de alturas era loja de
artigos do lar, foi o prédio com o
primeiro elevador de pessoas  Elisha
Otis foi quem criou o mecanismo que
protegiam as pessoas de queda e
perigos), no subsolo ficava a
maquina a vapor que funcionava o
elevador.
 Na época foi publicado um livro
onde se tinha várias modulações de
fachada (do Daniel D. Badger), um
exemplo é a fachada de uma loja
SoHo - que foi tirada toda desse
catálogo.
ESCOLA DE CHICAGO
A Escola de Chicago foi um marco histórico na arquitetura, surgiu com as
primeiras fachadas contínuas, com a repetição de elementos padrão, isto é,
sem muitas variações, mais ou menos tal como conhecemos hoje com janelas
igualmente repetidas ao longo dos pavimentos e aspecto de bloco no volume
do edifício, que ficou conhecido como Estilo Comercial. Esta padronização
possibilitou um erguimento mais prático, e portanto, mais rápido dos edifícios.
Além disso, abriu a possibilidade de uma nova divisão do peso da construção,
aumentando o gabarito.
A CIDADE DE CHICAGO
RESUMÃO 24
Em 1804 foi fundado o forte que deu
origem a cidade de Chicago, já em
1830 a cidade foi ganhando forma
com uma retícula ortogonal que foi
loteada uma milha quadrada junto à
foz do rio. Chicago na época fazia
muitas exportações de kits de
construções de madeiras, tanto que
a cidade em sua grande maioria era
construída de madeira (wood
frame/ballon frame) que era o ponto
principal da arquitetura
estadunidense.
Em 1871 houve o Grande Incêndio que prejudicou principalmente o centro da
cidade, o miolos das casas eram de madeira enquanto a casca era de tijolo.
A reforma do centro da cidade foi campo de
teste para a implantação da verticalização, que
colaborou para o aumento do metro quadrado,
que por ser no centro era o mais caro de
Chicago. Loop de Chicago era o distrito
comercial central de Chicago que atualmente o
segundo maior centro comercial do mundo.
TÉCNICAS DE CONSTRUÇÃO DA ÉPOCA:
A cada pavimento que o prédio ganhava as
paredes dos primeiros pavimentos, que eram
usadas de paredes portantes, aumentavam de
espessura. Já as fundações era feita a partir de
tubulões enormes que chegavam até os lençóis
freáticos  Chicago Caisson. Também se usou
bastante os elevadores.
FIRST LEITER BUILDING, BARON JENNEY - 1879
O First Leiter Building construção mista, onde as colunas de ferro fundido e
fachadas de ferro forjado apoiadas em alvenaria. O edifício marcou um marco
Chicago Caisson
RESUMÃO 25
significativo na engenharia arquitetônica: combinou, pela primeira vez, quatro
elementos essenciais de um arranha-céu moderno em um único edifício.
Eram eles: sua grande altura Leiter I tinha originalmente cinco andares de
altura e logo depois foi ampliado para sete andares); uma estrutura esquelética
de ferro; materiais à prova de fogo de terracota em todos os seus membros
estruturais; e, transporte vertical via elevadores.
HOME INSURANCE BUILDING, BARON JENNY - 1885
Pioneiro no uso de esqueleto metálico, tinha
como objetivo ser prédio comercial. Os
conjuntos de elevadores/elevadores eram
parte importante da estrutura pois traziam
rigidez para o prédio. Foi utilizado do 1° ao 6°
pavimento foi usado fundido, nos demais foi
utilizado aço.
O edifício pesava um terço do peso de um
edifício de alvenaria e as autoridades
municipais ficaram tão preocupadas que
interromperam a construção enquanto
investigavam a sua segurança.
Em abril de 1929, o edifício foi relatado como
tendo uma taxa de ocupação de 90 por cento,
RESUMÃO 26
em comparação com uma taxa de ocupação do
distrito financeiro circundante estimada em 96
por cento ou mais
RELIANCE BUILDING, CHARLES BOWLER ATWOOD -
1894
O prédio tinha objetivo conceber prestação de serviços, foi considerado
bastante esbelto/frágil para um prédio. O prédio era todo em vidro e metal e
apenas 15% não era de vidro e metal, na época o vidro estava barato, no centro
foram usados folhas de 2 metros já nas laterais foram usados caixilhos móveis.
O revestimento era cerâmico, com planta baixa livre dava liberdade total de
layout não possuía paredes portantes. Igual ao exemplo anterior as caixas de
elevadores também servem de elemento de rigidez estrutural, as colunas e
vigas são de chapa de aço rebitados, com conexões também rebitadas.
 HENRI LABROUSTE - 1801/1875
RESUMÃO 27
Henry Labrouste foi um arquiteto francês da famosa escola de arquitetura
École des Beau-Arts, foi considerado inovador dentro do contexto de caráter
arquitetônico, ele se tornou conhecido por seu uso de construção com
estrutura de ferro e foi um dos primeiros a perceber a importância de seu uso.
BIBLIOTECA STE. GENEVIÈVE, LABROUSTE -
1838/1850
Foi considerado bastante esbelto pela sua solidez,Labrouste foi o primeiro a
usar estrutura metálica em construções consideradas nobres (bibliotecas eram
construções nobres). Possui planta funcional, com saguão e escadaria
(escadaria nobres). Sua estrutura é segurada o rebaixo do teto.
 A sala de leitura era dividida em duas
naves. As nervuras sustentam as duas
abobadas, que são de metal esmaltado.
Aqui os tubos não são usados como
queda dʼágua, no pavimento superior o
peitoril da janela era bastante alto. O plano
do prédio é um retângulo longo e estreito.
No piso térreo há uma livraria, uma sala de
livros e administração raras. O primeiro
andar é a sala de leitura, separada por
dois corredores com uma linha de colunas
de ferro fundido apoiando os arcos do
telhado.
 A fachada neo-renascentista italiana é constituída com arcadas (janelas
arqueadas) e planos em serie (repetidos) no piso térreo e uma série de arcadas
maiores que iluminam a sala de leitura; abaixo deles há pequenas aberturas
retangulares que permitem que a segunda linha de prateleiras seja ventilada
dentro de um pequeno corredor naquele momento, para uma maior
recirculação de ar; a fim de manter a umidade dos livros constante.
BIBLIOTECA NACIONAL DE PARIS, LABROUSTE -
1857/1867
RESUMÃO 28
Na Biblioteca Nacional o arquiteto fez um uso
extensivo do ferro que sustenta uma estrutura
de alvenaria. O espaço mais notável é a sala de
leitura, povoada por finas colunas com os seus
capitéis coríntios e cúpulas com claraboias
envidraçadas que, elevando-se a mais de nove
metros do solo, são o meio difusor de
luminosidade no interior da sala.
Tal como a sala de leitura, a sala de reservas é
outra realização notável ao nível da cobertura,
concebida inteiramente com vidro, provocando
a penetração da luz difundida depois pelas
claraboias do pavimento. O ferro aliado ao
vidro concede a estes espaços um efeito
notável.
 Planta de partido basilical, com colunas metálicas e cúpulas metálicas, com 9
colunas metálicas cada uma segurando um óculo e suas nervuras apoiadas
nas alvenarias;
 As janelas da sala de leitura eram voltadas para o pátio interno, também
possuía aberturas zenitais e janelas de clerestorios, na fachada;
