PROVA DE TEORIA DA ESTRUTURA NOTA 10

Prévia do material em texto

Questão 1 | TEORIA DAS ESTRUTURAS
Código da questão: 225930

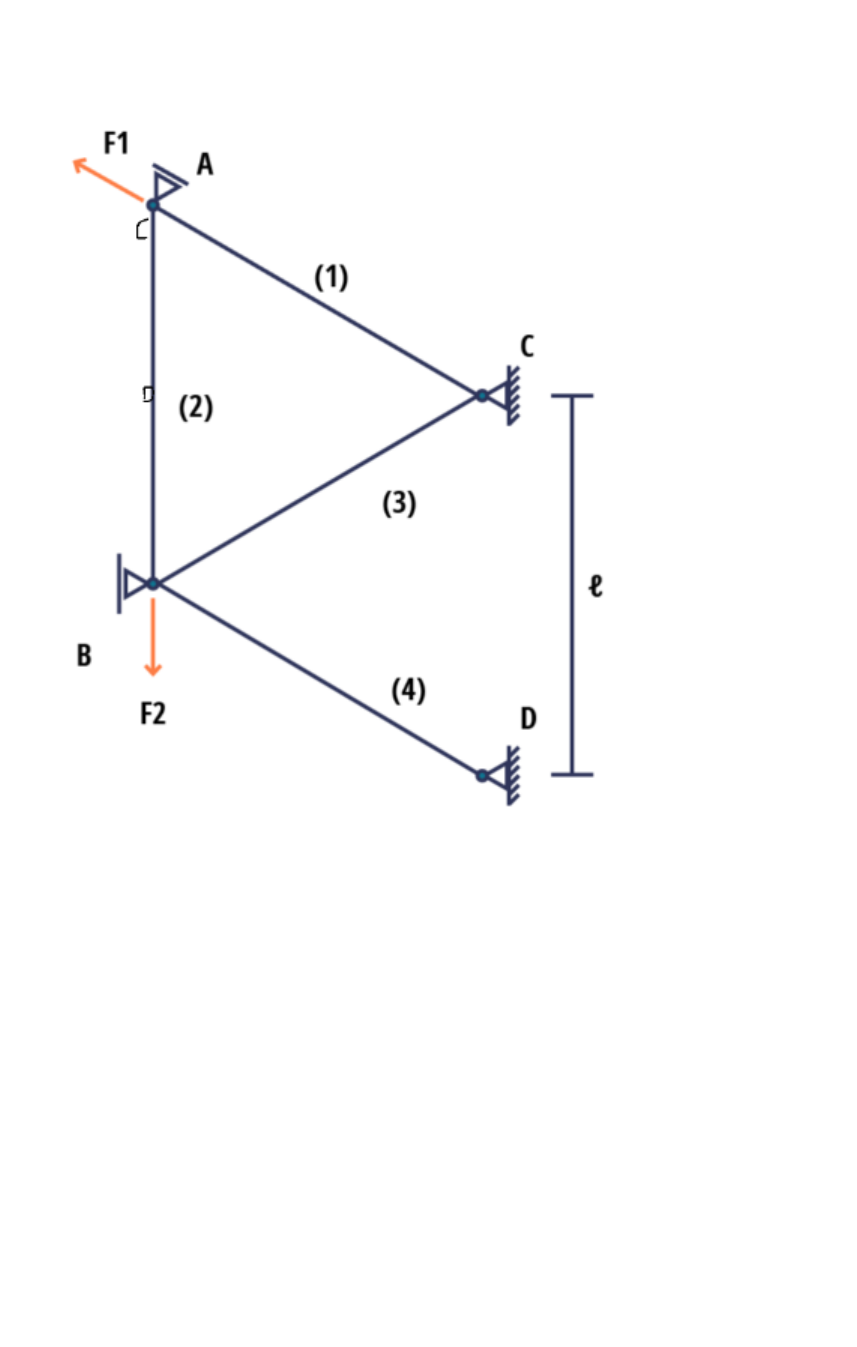

Observe a imagem a seguir:

A estrutura da imagem é do tipo treliça hiperestática plana, submetida
a carregamentos que estão apontados. Essa barra é a simétrica área
de seção transversal A e comprimento ℓ, construída com o mesmo
material do módulo de elasticidade E.
Considerando essas informações e o conteúdo estudo sobre
formulação matricial do processo dos deslocamentos, analise as
afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s)
falsa(s).
I. ( ) As forças normais encontradas nessa estrutura são
determinantes para o deslocamentos nos nós.
II. ( ) Essa estrutura apresenta seis variáveis que determinam a
alteração de comprimento dessas barras.
III. ( ) As forças normais de cada barra é caracterizada pelo material
elástico que define essas forças na estrutura.
IV. ( ) Por apresentar vínculos externos, essa estrutura não pode
apresentar perfil deformado.
Agora, assinale a alternativa que apresenta a sequência correta:
A
F, F, V, V.
B
V, F, V, V
C
V, F, F, V.
D
F, V, V, F.
E
V, V, F, F.
Motivo:
Enviar
Questão 2 | TEORIA DAS ESTRUTURAS
Código da questão: 226032
Com o objetivo de realizar uma análise adequada de forças para
qualquer objeto, é importante considerar um modelo analítico ou
idealizado correspondente que forneça resultados o mais próximo
possível da situação real, mesmo que essa estrutura esteja fora do
seu plano.
Considerando essa informação e os conteúdos estudados sobre
estruturas planas carregadas fora do seu plano, pode-se afirmar que
os sistemas mecânicos fora do seu plano:
A
apresentam as forças exercidas em um corpo isolado quando se
remove os elementos adjacentes da estrutura.
B
apresentam as forças de cisalhamento em um corpo isolado quando
se remove os elementos estruturais adjacentes.
C
apresentam que os elementos estruturais mesmo que isolados
recebem todos os esforços atuantes.
D
apresentam os momentos em um corpo sem precisa isolar o conjunto
estrutural.
E
apresentam as forças exercidas no corpo estrutural sem precisar isolar
o conjunto estrutural
Motivo:
Enviar
Questão 3 | TEORIA DAS ESTRUTURAS
Código da questão: 226036
Todos os sistemas estruturais são compostos de vários elementos
estruturais básicos – vigas, colunas, tirantes, treliças e outros. Como
todas as seções transversais das barras axialmente carregadas são
tracionadas de modo uniforme, o material é usado com máxima
eficiência.
Considerando essa informação e os conteúdos estudados sobre
arranjos reticulados, pode-se afirmar que as vigas contínuas:
A
apresentam predominantemente torque.
B
apresentam predominantemente deformação.
C
apresentam predominantemente flexão.
D
apresentam predominantemente tração.
E
apresentam predominantemente torção.
Motivo:
Enviar
Questão 4 | TEORIA DAS ESTRUTURAS
Código da questão: 225918
Para fazer a análise de vigas hiperestáticas, um dos métodos
utilizados é o processo dos esforços. Esse processo é caracterizado
usualmente pela sua utilização, sua aplicação e seus cálculos,
concluindo, assim, a análise.
Considerando essa informação e o conteúdo estudado sobre processo
dos esforços em vigas, analise os processos a seguir e associe-os
com suas respectivas características.
1) Cálculos.
2) Utilização.
3) Aplicação.
( ) Deve-se montar uma ou várias equações de compatibilidade.
( ) É preciso usar o princípio da superposição que é usado para
materiais de comportamentos elásticos linear.
( ) Desmembra-se a estrutura isostática básica em duas ou várias
estruturas isostáticas, que, quando somadas, resultam na estrutura
isostática básica.
Agora, assinale a alternativa que apresenta a sequência correta:
A
1, 2, 3.
B
3, 2, 1.
C
2, 1, 3.
D
2, 3, 1.
E
3, 1, 2.
Motivo:
Enviar
Questão 5 | TEORIA DAS ESTRUTURAS
Código da questão: 225931
Considere a situação a seguir:
O engenheiro responsável pelo projeto de um aeroporto deve terminar
os esforços atuantes nas barras da estrutura abaixo, que será usada
para apoiar uma ponte telescópica. Calculando essa estrutura pelo
processo do deslocamento, determina-se a quantidade de
deslocabilidade dessa estrutura.

 Considerando
essa informação e os conteúdos estudados sobre a aplicação do
processo dos deslocamentos em pórticos, pode-se afirmar que o
número correto de deslocabilidade da estrutura é equivalente a:
A
1
B
6.
C
0
D
2.
E
8
Motivo:
Enviar
Questão 6 | TEORIA DAS ESTRUTURAS
Código da questão: 225912
Um engenheiro projetista foi consultado para analisar e classificar uma
viga, de acordo com o seguinte croqui:

Para iniciar a análise de classificação dessa viga, é pedido para
determinar os graus de hiperestaticidade de cada apoio.
Considerando essas informações e o conteúdo estudado sobre as
principais definições das estruturas, assinale a alternativa que mostra
o grau de hiperestaticidade dessa estrutura:
A
n = 3.
B
n = 0.
C
n = 1.
D
n = 2.
E
n = 4.
Motivo:
Enviar
Questão 7 | TEORIA DAS ESTRUTURAS
Código da questão: 226013
As linhas de influência determinam a variação de um efeito definido
(por exemplo um esforço cortante uma reação de apoio ou um
momento fletor) em função da disposição que uma carga estará
aplicada sobre uma determinada estrutura.
Considerando essas informações e o conteúdo estudado sobre linhas
de influência, pode-se afirmar que essas linhas encontradas em
estruturas hiperestáticas são:
A
determinadas pela mudança da variação do material utilizado.
B
determinadas pela alteração dos esforços internos.
C
determinadas pela alteração dos esforços externos.
D
determinadas pela mudança da variação de temperatura.
E
determinadas pela mudança do efeito elástico.
Motivo:
Enviar
Questão 8 | TEORIA DAS ESTRUTURAS
Código da questão: 225929
Uma das configurações do Processo do Deslocamento é a formulação
da matriz de uma estrutura utilizada para calcular estruturas
reticuladas, com o uso de softwares computacionais, a fim de
aprimorar o tempo e a formulação de análises estruturais.
Considerando essas informações e o conteúdo estudado sobre
formulação matricial do processo dos deslocamentos, analise as
afirmativas a seguir.
I. As incógnitas usadas no processo do deslocamento são dadas pelos
nós da estrutura.
II. Os esforços dos deslocamentos externos, dados pelo uso das
condições de equilíbrio, são realizados nas extremidades das barras
III. O resultado das incógnitas do processo dos deslocamentos se dá
por diversas equações matemáticas, agrupadas em forma de matriz.
IV. Os esforços das barras são calculados pelo grupo de equações
que resulta dos deslocamentos da barra.
Está correto apenas o que se afirma em
A
I, III e IV.
B
II e IV.
C
III e IV.
D
 I, II e IV.
E
II, III e IV
Motivo:
Enviar
Questão 9 | TEORIA DAS ESTRUTURAS
Código da questão: 225933
A solução pelo método dos deslocamentos pode ser vista como uma
superposição de soluções cinematicamente determinadas, isto é, de
configurações deformadas conhecidas, sendo cada uma associada a
um determinado efeito isolado. No caso de vigas, é preciso
estabelecer valores de reações de apoios virtuais.
Considerando essas informações e o conteúdo estudado sobre a
aplicação do processo dos deslocamentos em vigas, analise as
afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s)
falsa(s).
I. ( ) As reações de apoio atuantes nas barras podem ser calculadas
pelo processo dos esforços em barras engastadas em suas pontas.
II. ( ) As forças e os momentos encontrados em vigas pelo processo
dos deslocamentos são determinadas de coeficiente de equilíbrios .
III. ( ) Os valores dos coeficiente de rigidez globais são encontrados
pela soma dos coeficientes de equilíbrio.
IV. ( ) O valor do coeficiente de rigidez é determinado pelaforça ou
momento e é dividido pelo valor da deslocabilidade unitária aplicada.
Agora, assinale a alternativa que apresenta a sequência correta:
A
V, V, V, F.
B
F, V, V, V.
C
V, F, F, V.
D
F, F, F, V.
E
F, V, F, F.
Motivo:
Enviar
Questão 10 | TEORIA DAS ESTRUTURAS
Código da questão: 226007
No Método de Cross, o sinal do momento numa secção extrema duma
barra não depende da orientação da barra, utilizando-se
habitualmente o sentido anti-horário como positivo para os momentos
em todas as secções e para as rotações em todos os nós.
Fonte: PEREIRA, O. J. B. Introdução ao Método de Cross. Lisboa:
DeCivil, 2019, p. 3.
Considerando essas informações e o conteúdo estudado sobre
fundamentos do Processo de Cross, pode-se afirmar que as estruturas
deslocáveis são:
A
estruturas que apresentam deslocamentos nas extremidades
B
estruturas que apresentam deslocamento laterais nas extremidades.
C
estruturas que apresentam deslocamento laterais nos apoios.
D
estruturas que apresentam deslocamento giratórios nas extremidades.
E
estruturas que apresentam deslocamento laterais nos nós.
