Qual é a classificação do escoamento de água no interior de uma adutora com grande comprimento?
Viscoso, turbulento, incompressível e interno.
Qual é a classificação do escoamento de ar ao redor de um avião de grande porte?
Viscoso, turbulento, incompressível e externo.
Duas placas planas horizontais a uma distância h uma da outra são separadas por um fluido de viscosidade μ e massa específica ρ. A placa inferior está fixa e a superior se move lateralmente com velocidade V constante. Se o fluido em questão se trata da água (μ = 10-3 kg/m.s e ρ ≅ 1000kg/m³), V = 0,5m/s e h = 1,0mm, classifique o regime de escoamento quanto ao nível de influência das tensões viscosas.
Laminar
Em um duto escoa gás sob condições para as quais a velocidade do som é de 500m/s. Qual é o valor máximo da velocidade para que o escoamento seja considerado incompressível?
150m/s
Qual é a classificação do escoamento definido pelo campo de velocidade:
2D e permanente

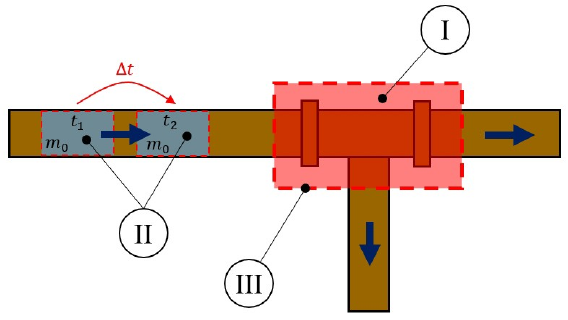

 A figura a seguir representa um trecho de uma tubulação de água onde há um tê.
Especifique o que melhor representa um sistema, um volume de controle e uma superfície de controle, respectivamente.
II, I e III
Classifique o escoamento decorrente do chute forte aplicado em uma bola de futebol de campo em cobrança de falta direta para o gol.
3D, transiente, viscoso, turbulento, incompressível.
1. Um trecho de tubulação, onde escoa água e há redução de diâmetro de 100mm para 50mm, é representado na figura.
Se a velocidade na seção 1 é 0,50m/s, qual é o valor da vazão na seção 2, em L/s ?
3,9
Durante a inspeção de uma rede de água fria utilizada para refrigeração num shopping, foi verificado que havia um vazamento no tê ilustrado na figura. Porém, o local era de difícil acesso, impossibilitando uma medição direta dessa vazão.
Analisando as indicações de diferentes tipos de medidores, foram obtidos os valores representados na figura. Quanto está vazando, em L/s?
0,54 L/s
Considere o escoamento do ar ao redor de uma asa de avião:
Esse tipo de escoamento pode ser considerado invíscido, exceto na esteira formada após a passagem pelo corpo. Desse modo, assumindo regime permanente e escoamento incompressível, calcule a pressão no ponto 2, onde ocorre estagnação (velocidade nula).
Clique no botão para ver a resolução.
RESOLUÇÃO
O escoamento em questão reúne as condições necessárias para validade da equação de Bernoulli (permanente, incompressível e invíscido).
Portanto, a pressão no ponto 2 será maior que em 1. 1. Calculando-se a carga (energia) do fluido em determinado ponto i por  cada uma das parcelas representa, respectivamente:
Energia de pressão, energia cinética e energia potencial gravitacional.
A figura representa o problema clássico do recipiente com um furo n Em escoamentos próximos a superfícies sólidas, é comum haver regiões onde a velocidade é muito baixa. Teoricamente, há pontos localizados no encontro das linhas e corrente com a superfície, consequentemente, com velocidade nula, denominados pontos de estagnação. A figura s seguir ilustra um exemplo clássico dessa situação.
Considerando escoamento invíscido, incompressível e permanente, qual das alternativas abaixo contém a expressão para pressão manométrica no ponto de estagnação da figura? Considere que, distante da esfera, a velocidade é uniforme e com módulo V e a pressão é atmosférica.a profundidade . Considerando-se que não há perda de carga, qual a expressão que fornece o valor da velocidade do jato d’água e qual o nome da equação que pode ser utilizada para sua dedução?
