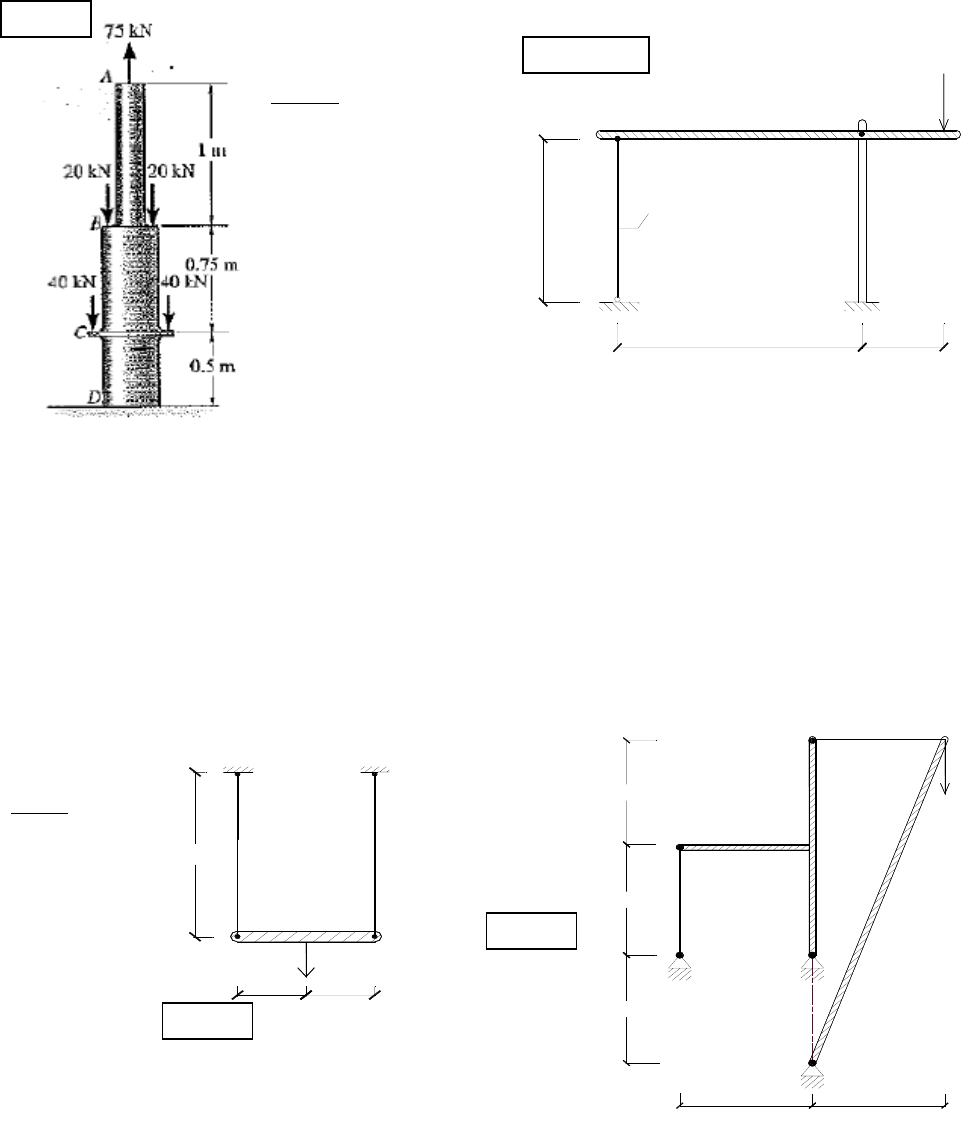

Ω 2 aa L = 2 m P Ω 1 Α Β Resistência dos Materiais / Tensão-Deformação Problema 1 Uma coluna de aço (E=200GPa) se encontra sob o efeito dos carregamentos mostrados na figura. Os segmentos AB e BD têm secções transversais de 600 mm2 e 1200 mm2, respectivamente. Determine o alongamento total da coluna. Problema 2 (a) Calcular a tensão à qual está submetido o arame de aço da figura. (b) Calcular a deformação específica do aço. (c) Calcular o deslocamento do ponto D. (d) Se o arame fosse de cobre em lugar de aço, a deformação seria maior, menor ou igual? Dados: Barra AD y BC rígidas Eac = 200 GPa P = 30 kN φ = 2 cm Ecu = 120 GPa Problema 3 Dado o sistema do P2., determinar o máximo valor que pode tomar P para uma σadm= 140 MPa e φ=2 cm. Problema 4 Dado o sistema do P2., dimensionar o arame de aço com um coeficiente de segurança de 3. (σR=400MPa) Problema 5 O sistema da figura se encontra submetido à carga P. Determinar se a barra AB gira ou se mantém horizontal. No caso que gire, calcular o ângulo de giro. Dados: Barra AB rígida Ω1 = Ω2 = 3,14 cm2 E1 = 4 E2 = 200 GPa a = L/4 P = 50 kN 3m 2m φ 1m C DA B P Ω1 a a a a E C Ω2 A a D B P F P1. P2. P3. P4. 2 2 1 2 1 2 6000 3 ; 4 210 ; 72 2 GPa GPa ABCD rígidos EF P N cm cm E E a m = Ω = Ω = = = = P5. P6. 0,2m 0,2m 0,2m Problema 6 Dado o seguinte sistema, determinar os deslocamentos δx e δy do ponto de aplicação da carga. Problema 7 Determinar o diagrama de esforços normais e a variação de comprimento absoluta da barra. Problema 8 Para o seguinte sistema se pede: (a) Determinar o diagrama de tensões normais. (b) Calcular a variação de comprimento absoluta da barra. Problema 9 O navio é impulsionado pelo eixo da hélice, feito de aço A-36 (E=200GPa) e com 8 m de comprimento, medidos da hélice ao mancal de encosto D do motor. Se esse eixo tiver diâmetro externo de 400 mm e espessura da parede de 50 mm, qual será sua contração axial quando a hélice exercer uma força de 5kN sobre ele? Os apoios B e C são mancais. Problema 10 O corpo de prova mostrado foi cortado de uma chapa de vinil de 5 mm de espessura (E=3,10 GPa) e está submetido a uma força de tração de 1,5 kN. Determine (a) a deformação total do corpo de prova, (b) a deformação de sua parte central BC. Problema 11 Para a treliça de aço (E=200GPa) e o carregamento mostrado, determine as deformações dos componentes AB e AD, sabendo que suas áreas de seção transversal são, respectivamente, 2600 mm e 1800 mm2. Problema 12 O bloco de plástico, mostrado na figura, de dimensões 120x80x50 mm, é colado a um suporte rígido e a uma placa vertical na qual uma carga P de 240 kN é aplicada. Sabendo que o plástico usado tem G = 1050 MPa, determine a deflexão da placa. Dados: 1 2 3 2 1 2 3 200 2 kN kN kN GPa P P P E cm = = = = Ω = P8. P10. P11. P12. Dados: P1 = P3 = 0,6 kN P2 = 0,4 kN q = 0,15 kN/m E = 200 GPa Ω = 5 cm2 P7. P9. 3 m P O A CB Ω1Ω2Ω1 α α l2Ω2 ∆ l3 B Ω3 P A l1Ω1 C Problema 13 Dimensionar a seguinte coluna de concreto reforçado para que cumpra com as seguintes condições: (a) ( )concon adm σ σ≤ , no concreto, (b) ( )aço aço adm σ σ≤ , no aço Dados: h = pequeno P = 8 kN (σaço)adm = 140 kPa Eaço = 200 GPa (σcom) adm = 70 kPa Ec = 25 GPa 0,015 15 %aço c µ Ω = = = Ω (quantia do aço) Problema 14 Determinar as tensões que se geram em cada uma das barras quando se produz uma diminuição da temperatura ∆T. Problema 15 Determinar os diagramas de esforços normais para a seguinte estrutura estaticamente indeterminada. Problema 16 Calcular as tensões normais nas barras do seguinte sistema estaticamente indeterminado logo de superar o erro de montagem ∆. Representar em um gráfico a relação P-δA. Dados: 1 2 136,1 272,2 . N P P N E cte = = ×Ω = Problema 17 Para o seguinte sistema se pede: (a) Dimensionar as barras com um coeficiente de segurança CS=2. (b) Determinar o descenso do ponto de aplicação da carga P. Problema 18 Determinar as tensões que se produzem nas barras uma vez superado o erro de montagem (∆). E = 200 GPa, a barra AC é rígida, ΩI = ΩII = 2 cm2 e ∆ = 0,8 cm. Dados: σesc = 240 kPa E1 = 1,2xE2 = 240 GPa P = 50 kN α = 30° Ω2 = 1,5 Ω1 h P a Ωe a 1,5m C 1,0m Ω2 B A Ω1 B D C A 30cm 20cm 10cm P2 P1 2 m 1 m 1 m 30° C ∆ A 2 m B 30° B' I I II Dados: ∆T = - 30° C Ω1 = 3 cm2; Ω2 = 4 cm2 E1 = 200 GPa; E2 = 25 GPa α1 = 12 × 10 – 6 1/°C; α2 = 11 × 10 – 6 1/°C P13. P14. Dados: P = 160 kN; ∆ = 0,8 cm E = 10 Gpa Ω1 = 40 cm2; l1 = 160 cm Ω2 = 35 cm2; l2 = 70 cm Ω3 = 20 cm2; l3 = 60 cm P15. P16. P17. P18. Problema 19 Para o seguinte sistema se pede: (a) determinar o diagrama de tensões normais, (b) Calcular a variação de comprimento absoluta (∆l ) da barra. Problema 20 Um cilíndrico circular maciço de aço e um tubo oco de cobre se comprimem em uma maquina de testes. Determinar os esforços no aço e no cobre e a deformação unitária específica. Problema 21 Quanto tem que esfriar uma barra de fundição fixa nos seus extremos para que se rompa? Caso o comprimento da barra fosse L=2,5m, quanto teria que ser ∆t ? Problema 22 Um pequeno bloco cilíndrico de alumínio 6061-T6 (E=68,9GPa, ν=0,35), com diâmetro original de 20 mm e comprimento de 75 mm, é colocado em uma máquina de compressão e comprimindo até que a carga axial aplicada seja de 5kN. Determinar (a) o decréscimo de seu comprimento e (b) seu novo diâmetro. Problema 23 O fundido é feito de um material com peso específico γ é módulo de elasticidade E. Supondo que tenha a forma de pirâmide com as dimensões mostradas, determinar quanto sua extremidade é deslocada devido à gravidade quando a peça é suspensa na posição vertical. Problema 24 Determine o deslocamento do ápice A de um parabolóide de revolução homogêneo de altura h, densidade ρ é módulo de elasticidade E, devido ao seu próprio peso. σ rot = 200 MPa E = 110 GPa α = 1.10-5 °C –1 Ω = 5 cm2 L = 1 m Dados: P1 = 100 kN Eac = 200 GPa Ecu = 100 GPa d= 2 cm D= 5 cm L= 10 cm P19. P20. P21. P23. P24. P25. Problema 25 O parafuso AB tem diâmetro de 20mm e passa através de um cilindro com diâmetro interno de 40mm diâmetro externo de 50 mm. O parafuso e o cilindro são feitos de aço A-36 (E=200 GPa, ν=0,32) e estão presos aos suportes rígidos como mostrado. Se o comprimento do parafuso for de 220 mm e o do cilindro 200, determinar a tensão no parafuso quando for aplicada uma força de 50 kN aos suportes. Problema 26 Os dois tubos são feitos do mesmo material e estão acoplados como mostrado. Supondo que a área da seção transversal de BC seja A e a de CD seja 2A, determinar as reações em B e D quando a força P for aplicada na junção C. Problema 27 Duas barras cilíndricas, uma de aço e outra de latão, são unidas em C e impedidas por apoios rígidos em A e E. Para o carregamento indicado na figura e sabendo que Eaço=200 GPa e Elatão=105 GPa, determine (a) as reações em A e E, (b) o deslocamento do ponto C. Problema 28 Sabendo que existe um espaçamento de 0,5 mm quando a temperatura é de +24ºC, determine (a) a temperatura na qual a tensão normal na barra de alumínio será igual a -76MPa, (b) o comprimento exato correspondente da barra de alumínio. Problema 29 Determine (a) a força de compressão nas barras mostradas na figura depois que a temperatura atingiu 82ºC, (b) a variação correspondente no comprimento a barra de bronze. Problema 30 Os três tirantes são feitos do mesmo material e têm áreas da seção transversal A iguais. Determinar a tensão normal média em cada tirante se a viga rígida ACE estiver submetida à força P. Problema 31 O conjunto consiste em um elemento de alumínio6061-T6 (E= 68,9 GPa, ν=0,35) e um elemento de latão C83400 (E= 103 GPa, ν=0,35) que repousam sobre chapas rígidas. Determinar a distância d em que a força P deve ser colocada sobre as chapas, de modo que estas permaneçam horizontais quando os materiais se deformarem. Cada elemento tem largura de 200 mm, e eles não estão unidos. P26. P27. P28. P29. Problema 32 O elemento cônico está engastado em suas extremidades A e B e submetido a uma carga P = 7kN em x=0,75m. Determinar as reações dos apoios. O material tem espessura de 2 mm e é feito de alumínio 2014-T6 (E= 73,1 MPa, ν=0,35). Problema 33 Um cano de vapor com 1,8m de comprimento é feito de aço A-36 (E=200GPa, ν=0,32, α=12x10- 6/ºC) e está acoplado diretamente a duas turbinas A e B como mostrado. O cano tem diâmetro externo de 100mm e sua parede tem espessura de 6mm. A ligação foi feita a uma temperatura T1= 21ºC. Supondo que os pontos de acoplamento das turbinas tenham rigidez de k= 14 kN/mm, determinar a força que o cano exerce sobre as turbinas quando o vapor – e, por tanto, o cano – atingem uma temperatura T2=135ºC. P30. P31. P32. P33. 750 mm 75 mm150 mm 75 mm150 mm 1,50 m 1,80 m
