ANÁLISE DA FORMA VILA SAVOYE

Prévia do material em texto

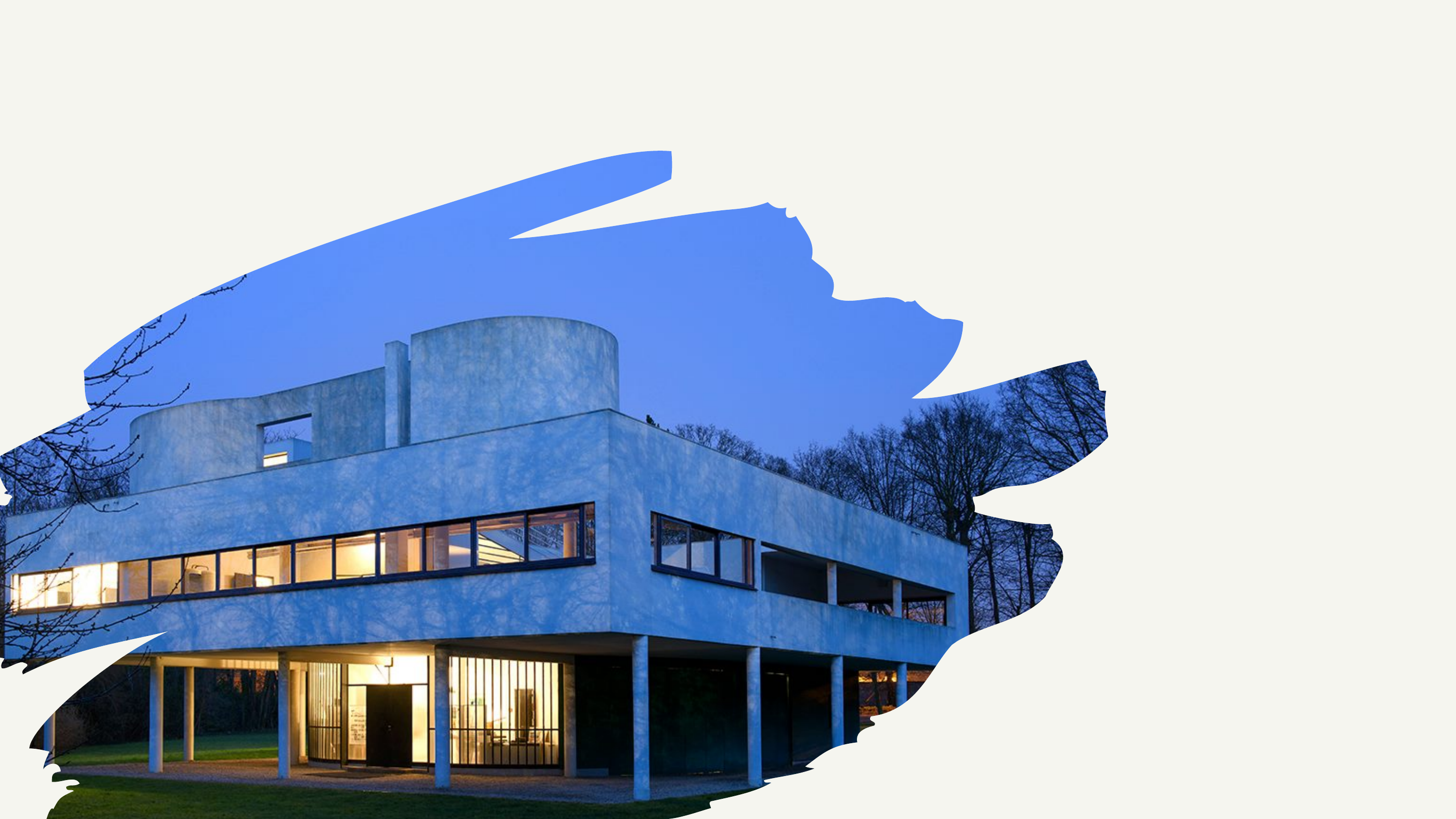

<p>Villa Savoye</p><p>T D E I I Franceli Hauschild, Marciane Friske e Victória Derlam</p><p>01</p><p>Charles Edouard-Jeanneret-Gris conhecido mundialmente</p><p>pelo pseudônimo Le Corbusier, destaca-se como pioneiro</p><p>do movimento modernista e um dos principais</p><p>influenciadores teóricos da arquitetura de todos os tempos.</p><p>Deixou mais de 30 obras pelo mundo, importantes teorias e</p><p>práticas avançadas, que até hoje guiam obras e projetos de</p><p>urbanismo e paisagismo. O arquiteto é conhecido por</p><p>elaborar processos de construção racionalistas e funcionais,</p><p>além de desenvolver táticas que possibilitam paredes mais</p><p>leves por meio de técnicas modernas de concreto armado.</p><p>Le Corbusier</p><p>OBRAS DE</p><p>MAIOR DESTAQUE:</p><p>Unités d’Habitation</p><p>Villa Savoye</p><p>Pavillon Suisse</p><p>Palácio da Assembleia</p><p>Capela Notre-Dame-du-Haut</p><p>Villa Roche</p><p>Obra: Villa Savoye.</p><p>Arquiteto: Le Corbusier.</p><p>Localidade: Poissy, França.</p><p>Ano: 1928 a 1931.</p><p>Terreno: 7 hectares/10.365 m²</p><p>Área construída: 824m²</p><p>Sistema de Construção: Concreto</p><p>e Alvenaria.</p><p>Estilo: Moderno.</p><p>Ficha Técnica</p><p>Le Corbusier, Croqui Vila Savoye.</p><p>Fonte: Fundação Le Corbusier.</p><p>04</p><p>A Villa Savoye é uma residência de</p><p>verãoprojetada para a família burguesa Savoye,</p><p>iniciada em 1928 e concluída 1931, em Poissy,</p><p>cerca de 30Km de Paris.</p><p>A residência se isola no centro do lote, não</p><p>sendo possível avistar sua fachada da rua. As</p><p>árvores criam uma paisagem de plano de fundo</p><p>para a edificação, que, em sua forma retilínea,</p><p>contrasta com a forma orgânica da natureza.</p><p>Fo</p><p>nt</p><p>e:</p><p>G</p><p>oo</p><p>gl</p><p>e</p><p>M</p><p>ap</p><p>s</p><p>Acesso pela</p><p>Rue de Villers</p><p>En</p><p>tr</p><p>ad</p><p>a</p><p>da</p><p>V</p><p>illa</p><p>S</p><p>av</p><p>oy</p><p>e.</p><p>Garagem para três veículos.</p><p>Um salão para receber convidados de forma</p><p>confortável.</p><p>Espaço para acomodar empregados.</p><p>Um dormitório de hóspedes, um dormitório</p><p>para o filho e um grande dormitório com</p><p>quarto de banho para o casal, que poderia se</p><p>localizar no nível superior da edificação.</p><p>Cozinha com equipamentos e comodidades</p><p>modernas,</p><p>Algumas exigências técnicas como água</p><p>quente , fria e gás,</p><p>Eletricidade e aquecimento central.</p><p>Na solicitação do projeto os clientes indicam o</p><p>programa da casa desejada:</p><p>P r o g r a m a d e N e c e s s i d a d e s</p><p>Carta de Madame Savoye à Le Corbusier.</p><p>Fonte: Savoye; Delhomme, 2015 pg. 10.</p><p>Sobre os gostos e opiniões, pouco se disse. Sabe‐se apenas que Mademe Savoye compartilhava do interesse de higiene e</p><p>limpeza quase obsessiva de Le Corbusier.</p><p>O Projeto</p><p>Vila Savoye, primeira proposta. Planta do térreo, primeiro pavimento e segundo pavimento respectivamente.</p><p>Fonte: Benton, 1984 pg. 198.</p><p>Suíte dos proprietários com</p><p>espaços integrados e</p><p>fluídos</p><p>Edificação</p><p>com divisão</p><p>tripartida</p><p>Rampa localizada no eixo central do</p><p>conjunto conectando verticalmente os</p><p>espaços</p><p>Base com pilotis</p><p>Escada externa</p><p>Neste esboço aspectos compositivos fundamentais do projeto final já se manifestam.</p><p>Térreo segue com um volume curvo mas</p><p>metragem relativamente menor, sendo</p><p>deslocado para a esquerda não estando mais</p><p>centralizado em relação ao prisma elevado.</p><p>A rampa é suprimida havendo apenas</p><p>uma escada retangular de dois</p><p>lances, descentralizada em relação</p><p>ao eixo da planta.</p><p>Mantem-se a escada externa de</p><p>acesso ao terraço jardim, assim como</p><p>a escada helicoidal do solarium.</p><p>organização bipartida, em forma de H,</p><p>separando as áreas de uso diurno e noturno.</p><p>A suíte permanece no segundo pavimento com as</p><p>paredes curvas mantidas, mas com outra geometria.</p><p>Vila Savoye, segunda proposta. Planta do</p><p>térreo, primeiro pavimento e segundo</p><p>pavimento respectivamente, 6 de</p><p>novembro de 1928.</p><p>Fonte: Benton, 1984 pg. 198.</p><p>Vila Savoye, terceira proposta. Plantas do térreo, primeiro e segundo e fachada respectivamente, 26 e 27 de</p><p>novembro de 1928.</p><p>Fonte: Benton, 1984 pg. 198.</p><p>Quatro volumes</p><p>retangulares</p><p>independentes</p><p>Eixo de simetria</p><p>separando de</p><p>forma rígida, as</p><p>atividades diurnas</p><p>e noturnas</p><p>Suíte dos Savoye, está</p><p>localizada no eixo</p><p>central da edificação</p><p>Escada que conecta</p><p>desde o hall no térreo</p><p>O volume do solarium</p><p>destaca ainda mais o eixo</p><p>simétrico da composição,</p><p>assim como a hierarquia do</p><p>volume central e a completa</p><p>eliminação de</p><p>planos curvos</p><p>Vila Savoye, quarta proposta. Plantas do térreo, primeiro e segundo pavimento e</p><p>fachada lateral respectivamente, 17 de dezembro de 1928.</p><p>Fonte: Benton, 1984 pg. 198.</p><p>Redução de 41,50m² na</p><p>planta de cada pavimento.</p><p>Suíte principal alocada no primeiro</p><p>pavimento junto com os demais</p><p>dormitórios e funções</p><p>A rampa ressurge como coluna</p><p>vertebral da composição, no eixo</p><p>central, conectando o átrio principal ao</p><p>salão; e o terraço jardim ao</p><p>solarium</p><p>Permanece a escada que</p><p>dá acesso direto ao terraço</p><p>jardim</p><p>Escada helicoidal disposta em</p><p>paralelo com a rampa,</p><p>conectando o átrio do</p><p>térreo ao pavimento principal e</p><p>ao solário.</p><p>Do quarto projeto para a versão construída, pouco se modificou.</p><p>As mudanças mais significativas foram:</p><p>O giro de 90º na</p><p>disposição da</p><p>escada</p><p>helicoidal, agora</p><p>perpendicular à</p><p>circulação via</p><p>rampa</p><p>A criação de uma circulação para o dormitório do casal independente da circulação dos demais</p><p>dormitórios, possibilitada pela modificação da posição do banho desta suíte na área central do bloco</p><p>Nota‐se, também, a ausência da escada externa que dava acesso direto do térreo ao terraço jardim, sem passar pelo</p><p>interior da residência. Pequenas alterações, em função de detalhes construtivos e acabamentos, foram efetuadas no</p><p>decorrer da obra, mas nenhuma de significância na composição dos espaços e da arquitetura idealizada por Le Corbusier.</p><p>Atualmente é propriedade do Estado francês e é gerenciada</p><p>pelo Centre des Monuments Nationaux (Centro de</p><p>Monumentos Nacionais).</p><p>Passou por um processo de restauração em 1963, que</p><p>envolveu a reparação e substituição de elementos danificados,</p><p>bem como a restauração da estrutura original do edifício e de</p><p>seus interiores.</p><p>Após a restauração, a Villa Savoye foi aberta ao público como</p><p>um museu e centro de estudos de arquitetura.</p><p>Requer manutenção constante e cuidados especiais para</p><p>preservar sua integridade arquitetônica e garantir sua</p><p>sustentabilidade a longo prazo.</p><p>Análise</p><p>Condições Climáticas</p><p>Na Villa Savoye há predominância de ventos provenientes de duas direções em particular:</p><p>O vento sudoeste, proveniente do oceano atlântico, que é chuvoso e quente no inverno, e o vento nordeste que é</p><p>seco e frio durante todo o ano e pelo qual é caracterizado o frio rigoroso no inverno.</p><p>Portanto, a casa foi projetada com a intenção de receber insolação, devido ao clima temperado do continente.</p><p>O pátio interno é voltado para o sudoeste</p><p>para receber o sol à tarde, possibilitando a</p><p>iluminação para o interior da casa e a</p><p>ventilação cruzada dos cômodos adjacentes.Os quartos e os cômodos de</p><p>serviço estão voltados para o</p><p>nordeste e o sudeste para</p><p>receber o sol pela manhã.</p><p>Condições Climáticas</p><p>A lareira aquece a sala principal da casa criando uma solução</p><p>que adequa a casa ao clima frio, amenizando a temperatura</p><p>dos ambientes em algumas épocas do ano.</p><p>As claraboias na cobertura permitem a passagem de</p><p>iluminação e calor, juntamente com a adoção de um</p><p>solarium com a finalidade de aproveitar o sol.</p><p>Como elementos de adequação climática podemos identificar os grandes</p><p>painéis de vidro em todas as paredes externas do primeiro permitindo a</p><p>entrada de luz e calor.</p><p>Os pátios/terraço favorecem a circulação de ar e permitem incidência</p><p>solar em mais superficies da casa.</p><p>ACESSO SOCIAL</p><p>INCIDÊNCIA SOLAR</p><p>VENTILAÇÃO</p><p>Planta Baixa Térreo Planta Baixa TerraçoPlanta Baixa 1º Pavimento</p><p>A circulação e os acessos foram pensados criando um passeio arquitetural,</p><p>conceito esse que conseguimos observar desde a chegada, onde o acesso</p><p>principal é oposta ao acesso principal da casa.</p><p>O recuo do volume que fica sob o bloco principal define uma transição</p><p>interior/exterior, criando um caminho coberto para que os carros cheguem a</p><p>garagem desembarcando os passageiros na entrada principal.</p><p>No primeiro pavimento os espaços são distribuídos em volta da rampa, que</p><p>está adjacente a um terraço jardim, chegando até a cobertura, finalizando</p><p>assim a ideia de</p><p>passeio arquitetural com a presença do solarium.</p><p>Circulação</p><p>ENTRADA</p><p>DE VEÍCULOS</p><p>SAÍDA DE</p><p>VEÍCULOS</p><p>ACESSO VEÍCULOS</p><p>ACESSO SOCIAL</p><p>ACESSO SERVIÇO</p><p>CIRCULAÇÃO VERTICAL</p><p>CIRCULAÇÃO HORIZONTAL</p><p>1. ACESSO: EM ESPIRAL</p><p>A fachada principal está posicionada de forma oposta a rua,</p><p>prolongando assim a sequência do acesso enfatizando a forma</p><p>tridimensional à medida que nos movemos ao redor do seu</p><p>perímetro, mantendo o acesso principal escondido até a sua</p><p>entrada.</p><p>2. ENTRADA: PROJETADA</p><p>O andar superior gera uma projeção de cobertura, auxiliando na</p><p>ideia de um espaço transicional proporcionando assim um abrigo</p><p>superior.</p><p>Circulação</p><p>3. CONFIGURAÇÃO DA VIA: LINEAR E ESPIRAL</p><p>Sua via é linear em todo ambiente como na rampa que conecta o</p><p>átrio principal ao salão, e o terraço jardim ao solarium, se tornando</p><p>espiral apenas nas escadas que da acesso desde o hall de entrada</p><p>até o solarium.</p><p>4. RELAÇÃO VIA ESPAÇO: PASSAR ATRÁVES DOS ESPAÇOS E PELOS ESPAÇOS</p><p>A via passa axialmente através de um espaço, criando padrões de repouso e movimento. Também passa pelos espaços</p><p>mantendo a integridade de cada um.</p><p>5. FORMA DO ESPAÇO DE CIRCULAÇÃO: FECHADOS E ABERTOS</p><p>A casa é composta por cômodos mistos, havendo áreas fechadas mais privativas e outras abertas como o terraço/solarium</p><p>criando uma área para receber o sol à tarde, possibilitando a iluminação para o interior da casa e a ventilação cruzada dos</p><p>cômodos adjacentes.</p><p>Planta Baixa 1º PavimentoPlanta Baixa Térreo</p><p>Circulação</p><p>SERVIÇO</p><p>SOCIAL</p><p>ÍNTIMO</p><p>Planta Baixa Térreo Planta Baixa TerraçoPlanta Baixa 1º Pavimento</p><p>Zoneamento</p><p>O pavimento térreo comporta a maior parte do setor de serviço.</p><p>O primeiro pavimento é considerado o principal nível de estar da casa, abrigando o mais importante espaço social e todo</p><p>o setor íntimo.</p><p>O segundo pavimento consiste todo em um setor social que é o solarium.</p><p>A casa divide-se em em três pavimentos:</p><p>Enquanto o setor social da casa é amplo e integrado com o exterior por meio de pátios/terraços, o setor íntimo é mais</p><p>compartimentado e reservado.</p><p>Garagem</p><p>R</p><p>am</p><p>pa</p><p>Hall de Entrada</p><p>Quarto</p><p>Empregada</p><p>Lavanderia</p><p>Sala de EstarCozinha</p><p>Quarto</p><p>R</p><p>am</p><p>pa</p><p>Lavabo</p><p>Terraço</p><p>Banheiro</p><p>Suíte Sala de</p><p>Estar</p><p>PrivadaQuarto</p><p>Terraço</p><p>R</p><p>am</p><p>pa</p><p>Solarium</p><p>Fonte: https://rb.gy/bfq7v</p><p>Acesso</p><p>principal</p><p>Planta Baixa Térreo</p><p>Área impermeável</p><p>quadrangular</p><p>Acesso de</p><p>veiculos</p><p>Planta Baixa 2º Pavimento</p><p>Quadrilátero</p><p>Semicirculo</p><p>A planta térrea é</p><p>composta por uma</p><p>forma quadrangular com</p><p>adição semicircular na</p><p>extremidade.</p><p>Elementos Primários</p><p>Cubo alongado</p><p>horizontalmente</p><p>Cilindro cortado</p><p>transversalmente</p><p>Base composta por cilindros</p><p>alongados até a extremidade</p><p>Subtração</p><p>retângular</p><p>longitudinal</p><p>Subtração</p><p>retângular</p><p>todas as quatro fachadas são</p><p>simetricamente proporcionais,</p><p>criando um quadrado perfeito.</p><p>Elementos Primários</p><p>Leis de Gestalt</p><p>Lei da Semelhança: Aparece na malha ortogonal de pilotis que possuem o mesma forma cilíndrica, cor e tamanho. Assim como</p><p>está presente nas janelas em fita em todas as fachadas, trazendo um efeito visual como pertencente ao mesmo grupo de</p><p>linearidade.</p><p>Lei da Proximidade: Juntamente com a Lei da Semelhança, há proximidade nas janelas, que formam uma unidade.</p><p>Lei da Continuidade: Há aplicação da Lei da Continuidade em toda forma linear, sem interrupções, da edificação, assim como na</p><p>forma sinuosa do solarium no terraço.</p><p>Fachada posterior Fachada frontal</p><p>Lei da Pregnância: A Villa Savoye possui fácil compreensão por possuir cores claras e ser formada por figuras geométricas</p><p>básicas, tendo assim alta pregnância.</p><p>Lei da Segregação: aparece no térreo, que diferentemente da cor branca do restante da edificação, é verde. E no terraço há</p><p>elementos sinuosos que se diferenciam do restante linear.</p><p>Lei da Unificação: A fachada traz unificação em seu material, cor e também na repetição dos pilotis e posições das janelas em</p><p>todas fachadas. Formando assim, um equilíbrio entre semelhança, proximidade e unificação.</p><p>Lei do Fechamento: As várias esquadrias quadradas levam a formar um retângulo em cada fachada, assim como os pilotis.</p><p>Leis de Gestalt</p><p>Fachada posterior Fachada frontal</p><p>Colisões de planos:</p><p>Além das formas</p><p>tridimensionais, a obra</p><p>apresenta colisões de</p><p>planos, que é evidente</p><p>na sobreposição de</p><p>elementos</p><p>arquitetônicos, como</p><p>paredes, pilares e</p><p>cobertura. Composta por uma série de volumes</p><p>retangulares interligados, como os volumes</p><p>principais da casa e as janelas retangulares que</p><p>colidem entre si em diferentes direções. Essas</p><p>colisões de retângulos ocorrem tanto na planta</p><p>horizontal da residência, com diferentes blocos</p><p>retangulares sobrepostos,</p><p>Colisões entre formas retas e curvas: a casa</p><p>apresenta um contraste entre formas retas e curvas</p><p>que colidem de forma intencional, enquanto os</p><p>volumes retangulares predominam na estrutura</p><p>principal da residência.</p><p>A presença de rampas e escadas em espiral</p><p>introduz formas curvas que colidem com as</p><p>linhas retas. Essa colisão entre formas retas e</p><p>curvas adiciona uma camada de complexidade</p><p>e dinamismo à composição</p><p>O terraço da Villa Savoye</p><p>apresenta colisões entre formas</p><p>planas, como o próprio terraço, e</p><p>volumes elevados que o rodeiam</p><p>Colisões Formais</p><p>Eixo: A Villa Savoye é organizada em torno</p><p>de um eixo central que atravessa a</p><p>residência verticalmente. A presença desse</p><p>eixo cria uma sensação de ordenamento e</p><p>direcionamento espacial, proporcionando</p><p>uma orientação clara aos usuários.</p><p>Simetria: A simetria é um elemento presente</p><p>principalmente na composição da fachada</p><p>principal. Os volumes retangulares são</p><p>dispostos de maneira simétrica em relação ao</p><p>eixo central, criando uma aparência</p><p>equilibrada e harmoniosa</p><p>Ritmo: A residência exibe um</p><p>ritmo repetitivo e regular em sua</p><p>composição. Os volumes</p><p>retangulares são dispostos de</p><p>forma sequencial ao longo do</p><p>eixo central, criando uma</p><p>sensação de repetição e ritmo</p><p>visual. Além disso, os pilotis</p><p>verticais ao longo da edificação</p><p>contribuem para esse ritmo</p><p>regular, adicionando uma</p><p>sensação de movimento e</p><p>fluidez à composição.</p><p>Dado: O dado está presente em</p><p>elementos como a fachada</p><p>principal, janelas, terraço e rampas</p><p>em espiral.</p><p>O uso do dado adiciona profundidade, textura e ritmo à obra.</p><p>Isso é alcançado por meio de recuos e avanços que criam</p><p>jogos de luz e sombra, destacando os volumes retangulares da</p><p>fachada.</p><p>Princípios da Ordem</p><p>Princípios da Ordem</p><p>Simetria: A planta baixa é organizada de maneira simétrica em torno</p><p>de um eixo vertical, os espaços são distribuídos igualmente em ambos</p><p>os lados desse eixo, criando uma sensação de equilíbrio na planta. O</p><p>eixo vertical divide a planta em duas metades iguais, criando uma</p><p>sensação de correspondência visual.</p><p>Planta Baixa Térreo Planta Baixa TerraçoPlanta Baixa 1º Pavimento</p><p>Eixo: O eixo vertical é uma característica marcante da Villa Savoye. Ele começa no</p><p>piso térreo, passa pelo centro da rampa curva e se estende até o último andar. Além</p><p>disso, há um eixo horizontal marcante na planta baixa, que pode ser visualizado no</p><p>alinhamento da sala de estar e do terraço.</p><p>Ritmo: Possuí um ritmo consistente e repetitivo em sua planta baixa, a rampa curva é repetida</p><p>em cada andar, criando uma sequência contínua e dinâmica. Além disso, as colunas estruturais</p><p>são espaçadas regularmente ao longo da fachada, criando um ritmo visual repetitivo.</p><p>Curiosidades</p><p>Ficou pronta em 1931 e já neste ano a casa foi inundada.</p><p>A casa foi pouco a pouco deixada de ser utilizada pelos</p><p>proprietários e muito se deve aos seus problemas de infiltração.</p><p>Com a chegada da segunda guerra, ela passa a ser utilizada</p><p>como celeiro. E com o seu fim, passa a ser utilizada como</p><p>escola.</p><p>Em 1958, a casa é comprada pela cidade de Poissy com a</p><p>intensão de ser demolida e dar lugar a uma nova escola. Porém,</p><p>com a mobilização de muitos arquitetos, decide-se pela não</p><p>demolição.R</p><p>ép</p><p>lic</p><p>a</p><p>em</p><p>e</p><p>sc</p><p>al</p><p>a</p><p>re</p><p>al</p><p>d</p><p>a</p><p>V</p><p>illa</p><p>S</p><p>av</p><p>oy</p><p>e.</p><p>F</p><p>on</p><p>te</p><p>: h</p><p>tt</p><p>ps</p><p>:/</p><p>/r</p><p>b.</p><p>gy</p><p>/9</p><p>zo</p><p>8l</p><p>Em 1964 é declarada Monumento Civil, com seu autor ainda vivo.</p><p>E em 1965 é declarada Monumento Histórico e se inicia uma</p><p>nova restauração para voltar a casa ao seu</p><p>projeto original</p><p>A Maquete</p><p>Materiais Utilizados:</p><p>Papel Smith</p><p>Papel Contact preto</p><p>Color Set preto</p><p>Tinta PVA branca e verde</p><p>Acetato</p><p>Musgo e galhos de árvore</p><p>Serragem com corante verde</p><p>Palitos de churrasco</p><p>Interior Villa Savoye.</p><p>Fonte: https://www.youtube.com/watch?v=nAfmba3hLPw</p><p>BLÖMKER, Angelina. Villa Savoye e Casa Curutchet. Programa de</p><p>Pesquisa e Pós-graduação em Arquitetura, Universidade Federal do Rio Grande</p><p>do Sul. Porto Alegre, 2017. Disponível em: Acesso em: 08 de maio de 2023.</p><p>MACIEL, Carlos Alberto. Villa Savoye: arquitetura e manifesto (1). Vitruvius,</p><p>2022. Disponível em:</p><p>. Acesso em:</p><p>12 de maio de 2023.</p><p>NOGUEIRA, Camila. Villa Savoye. Disponível em:</p><p>. Acesso em: 08 de</p><p>maio de 2023</p><p>Referências</p><p>Modelo 3D Villa Savoye - Le Corbusier.</p><p>Fonte: https://rb.gy/l8agj</p><p>https://rb.gy/l8agj</p>
