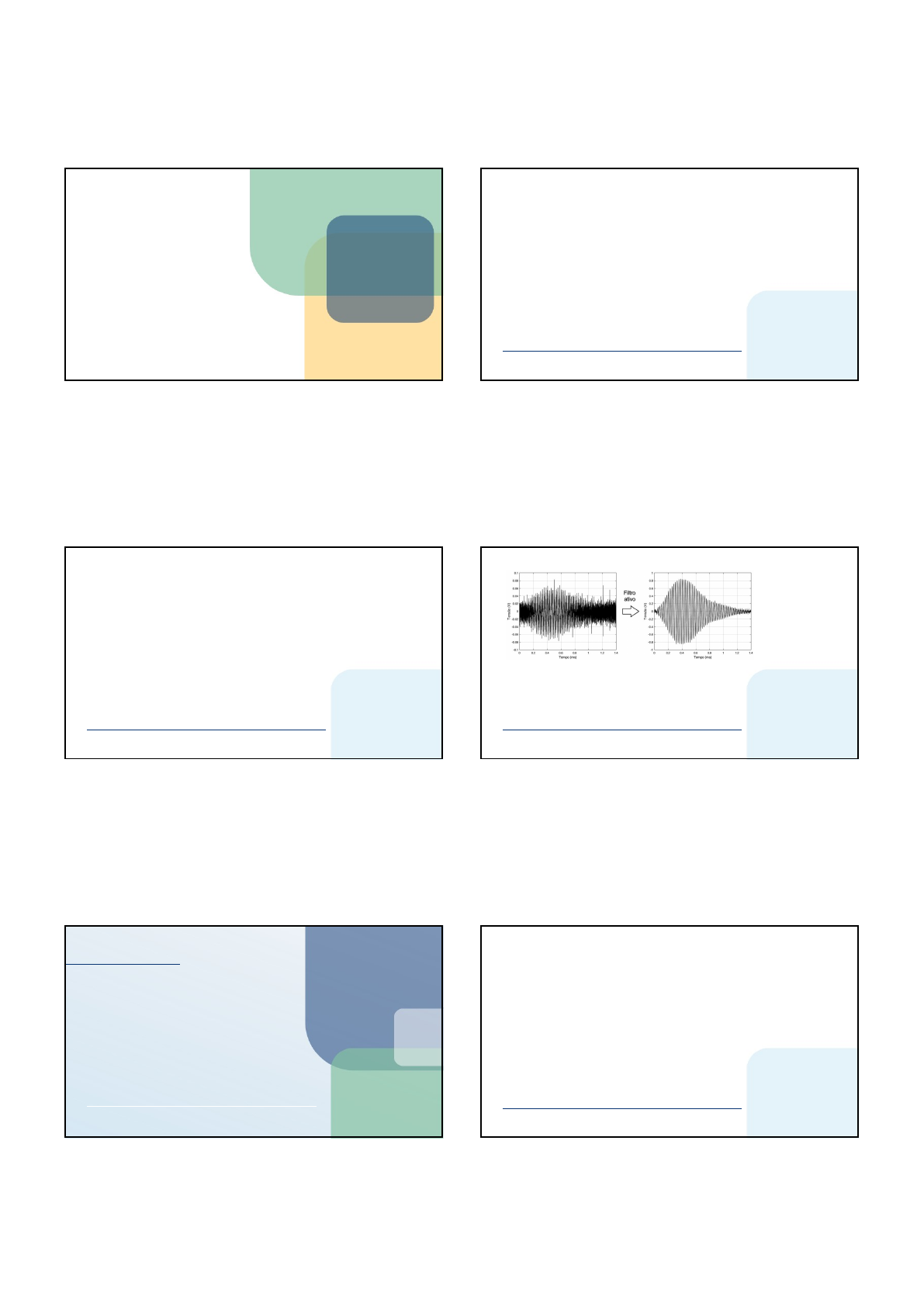

1
Eletrônica
Analógica
Avançada
Aula 04: Filtros ativos
Professor Renato Kazuo Miyamoto
• Unidade de Ensino: 4
• Competência da Unidade: estudar e projetar
filtros ativos diversos.
• Resumo: apresenta os tipos de filtros existentes
e como realizar o seu projeto.
• Palavras-chave: filtros ativos; respostas de
filtros; projeto de filtros ativos.
• Título da Tele aula: filtros ativos
• Tele aula nº: 4
Contextualização
• Como é possível minimizar o ruído de um sinal?
• Quais os tipos de filtros que existem?
• Como projetar um filtro analógico?
• Qual a importância dos filtros dentro de um
sistema eletrônico?
• Qual a capacidade de remoção de ruído de um
filtro ativo?
elaborada pelo autor.
Conceitos
Fundamentos de
filtros
• Os filtros podem ser classificados dentro de 3
aspectos:
• Tecnologia empregada;
• Função executada;
• Tipo de resposta aproximada;
• Quanto a tecnologia empregada:
• Filtros passivos montados somente com
elementos passivos;
• Filtros ativos  utilizam elementos passivos e ativos;
• Filtros digitais  processo de filtragem feito em um
dispositivo digital;
1 2
3 4
5 6
2
• Quanto a função executada ou tipo de resposta ideal;
adaptada de Malvino e Bates (2016, p. 790-793).
adaptada de Malvino e Bates (2016, p. 790-793).
• Os filtro passa-faixa e rejeita faixa possuem
duas frequências de corte e outros parâmetros:
• Filtros com Q menor que 1 são chamados de banda
larga e com Q maior que 1 são chamados de banda
estreita;
• Termos importantes:
• Atenuação  perda que o sinal sofre;
• Banda de passagem, corte e transição;
Pertence (2015, p. 146).
• Termos importantes:
• Seletividade  capacidade de um filtro distinguir um
valor de frequência em meio a todo o espectro;
• Ordem de um filtro  relacionada a taxa de
decaimento do filtro;
Seleção de parâmetros de filtros
• Você trabalha como pesquisador e deve
desenvolver um circuito para condicionamento
de um sinal ultrassônico;
• Os transdutores operam na frequência de 40±1
kHz e largura de banda de banda de 2 kHz;
• O sinal de recepção possui baixa amplitude
(100 mVpp) e grande quantidade de ruído;
• Quais são as características e parâmetros de um
filtro para ser utilizado nessa situação?
Resolvendo a situação-problema
• Os filtros podem ser classificados dentro de 3
aspectos:
• Tecnologia empregada;
• Função executada;
• Tipo de resposta aproximada;
• Sinal de baixa amplitude  impossibilita a
amostragem  necessidade de ganho  filtro
ativo;
7 8
9 10
11 12
3
• Onda ultrassônica com frequência específica 
demais valores de frequência devem ser
filtrados  filtro passa-faixa;
• Transdutor com frequência central de 40 kHz e
erro de ±1 kHz  sinal entre 39 e 41 kHz;
• Largura de banda de 2 kHz:
• No extremo superior do erro o sinal terá frequências
entre 40 e 42 kHz;
• No estremo inferior do erro o sinal terá frequências
entre 38 e 40 kHz;
• O filtro deve permitir a passagem de
frequências entre 38 e 42 kHz;
• Ainda deve-se determinar a resposta
aproximada e ordem do filtro;
Conceitos
Tipos de filtros
ativos
• As respostas ideais dos
filtros são impossíveis
de serem obtidas na
prática  respostas
aproximadas;
elaborada pelo autor.
Filtro Butterworth
• Resposta plana na banda de passagem
 mantem a amplitude do sinal
passante constante.
Pertence (2015, p. 151).
Filtro Chebyshev
• Possui um decaimento mais acentuado que o
Butterworth;
• Apresenta ondulações na banda de passagem;
13 14
15 16
17 18
4
Pertence (2015, p. 153)
Pertence (2015, p. 153)
• No filtro Chebyshev inverso as oscilações
aparecem na banda de corte;
• No filtro elíptico, as duas bandas possuem
oscilações;
• O filtro Bessel não apresenta oscilações, mas a
atenuação é pequena; Adaptado de
https://upload.wikimedia.org/wikipedia/co
mmons/0/0a/Bessel_3rd-order_gain.svg
Pertence (2015, p. 155).
adaptada de https://upload.wikimedia.org/
wikipedia/commons/thumb/b/ba/ChebyshevII_respon
se.png/350px-ChebyshevII_response.png
adaptado de Malvino e Bates (2016, p. 805)
• Para a análise vamos considerar a atenuação
uma década após a frequência de corte:
• Vamos supor um filtro de Chebyshev de
primeira ordem com E = 0,99:
• PR = 3 dB é o máximo valor de amplitude das
oscilações que o filtro pode ter;
Estudo de caso –
Taxa de decaimento
e ripple dos filtros
Chebyshev
• Com isso, temos um filtro Chebyshev de
primeira ordem com PR = 3 dB onde a
atenuação na primeira década será de 20 dB 
mesmo valor que um filtro Butterworth de
primeira ordem;
• Compensa utilizar um filtro Chebyshev nesse
caso?
• Vamos considerar agora um filtro Chebyshev de
4ª ordem com PR = 1 dB:
• Se mantermos a ordem e colocarmos PR = 3 dB:
• Conclusão: quanto maior a amplitude das
oscilações, maior a taxa de atenuação;
19 20
21 22
23 24
5
• Um filtro Butterworth de 4º teria uma
atenuação de 80 dB na mesma frequência;
• Resumo:
• Na maioria dos casos, a atenuação de um filtro
Chebyshev será maior que um filtro Butterworth de
mesma ordem;
• A tentativa de reduzir a amplitude das oscilações de
um filtro Chebyshev penaliza a sua atenuação;
Conceitos
Projeto de filtros
ativos passa-baixas
e passa-altas
• Você trabalha como pesquisador e deve
desenvolver um circuito para condicionamento
de um sinal ultrassônico;
• Alguns parâmetros para o filtro já foram
definidos previamente  filtro ativo passa-faixa
com frequências de corte entre 38 e 42 kHz
• Qual a resposta aproximada que deve utilizada
e qual a ordem do filtro?
Seleção de resposta
aproximada para
um filtro
Resolvendo a situação-problema
• A resposta do filtro não deve ter oscilações na
banda de passagem para não haver variação da
amplitude e distorção do sinal passante 
Chebyshev e Cauer não podem ser utilizados;
• A atenuação mínima deve ser de 40 dB/década;
• Não deve haver valor de atenuação mínima 
Chebyshev inverso não pode ser utilizado;
• Opções restantes:
• Bessel;
• Butterwoth taxa de decaimento maior;
• Calculando a ordem para se gerar uma
atenuação de 40 dB/década em um filtro
Butterworth:
• Os filtros ativos possuem duas estruturas que
podem ser utilizadas:
• Fonte de tensão controlada por tensão (VCVS)  a
performance do filtro é pouco dependente das
características do amp-op utilizado;
• Realimentação múltipla (MFB)  a obtenção de um
filtro com alto fator Q ou de alta frequência depende
do ganho em malha aberta do amp-op;
• A escolha da aproximação e ordem do filtro
influenciam no valor dos parâmetros a e b que
são utilizados no projeto dos filtros;
Seleção de resposta
aproximada para
um filtro
25 26
27 28
29 30
6
• Para filtros com ordem maior ou igual a 3
devem ser realizadas associações em cascata de
filtros;
Filtro passa-baixas
2ª ordem
Filtro passa-baixas
1ª ordem
Filtro passa-baixas 3ª ordem
Filtro passa-altas
2ª ordem
Filtro passa-altas
2ª ordem
Filtro passa-altas 4ª ordem
Entrada
Entrada
Saída
Saída
elaborada pelo autor.
Filtros passa-baixas – Topologia VCVS
elaborada pelo autor. elaborada pelo autor.
Filtro passa-baixas – Topologia MFB
elaborada pelo autor.
Filtros passa-altas – Topologia VCVS
elaborada pelo autor. elaborada pelo autor.
Filtro passa-altas – Topologia MFB
elaborada pelo autor.
Conceitos
Projeto de filtros
ativos passa-faixa e
rejeita-faixa
31 32
33 34
35 36
7
Filtro passa-faixa
• Permite a passagem de uma faixa de frequência,
determinada por duas frequências de corte;
• Para o projeto de um filtro passa-faixa banda
larga se coloca em sequência um filtro passa-
altas e um passa-baixas;
elaborada pelo autor.
• O filtro passa-faixa banda estreita possui
uma resposta específica, com uma
frequência central bem definida;
Condição do ganho:
adaptada de Carter (2001, p. 3).
elaborada pelo autor.
Filtro rejeita-faixa
• Impede a passagem de um faixa de frequência;
elaborada pelo autor.
• No projeto de filtros, se atentar os valores de
capacitores e resistores;
• Os ajustes paravalores comerciais e a
tolerância dos componentes alteram os valores
da frequência de corte de projeto;
• Você trabalha como pesquisador e deve
desenvolver um circuito para condicionamento
de um sinal ultrassônico;
• Todos os parâmetros do filtro já foram
selecionados;
• Você deve realizar o projeto de um filtro passa-
faixa Butterwoth com frequências de corte em
38 e 42 kHz (Q=10)e ganho de ao menos 20
vezes;
Projeto de um filtro
ativo
Resolvendo a situação problema
• Como o fator Q é maior que 1 deve ser
projetado um filtro passa-faixa banda estreita;
• Verificando se o ganho necessário pode ser
obtido:
• Determinando arbitrariamente o valor de C1:
elaborada pelo autor.
37 38
39 40
41 42
8
• Calculando os resistores:
• Definidos os valores dos componentes, o filtro
pode ser montado;
• Atenção! Utilizar alimentação simétrica.
elaborada pelo autor.
Conceitos
Recapitulando
Recapitulando
• Classificações dos filtros:
• Tecnologia empregada;
• Função executada;
• Tipo de resposta aproximada;
• Projeto de filtros ativos:
• Topologia VCVS;
• Topologia MFB;
43 44
45 46
47
