INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E ECNOLOGIA DO CEARÁ
DIRETORIA DE ENSINO
GERÊNCIA DA ÁREA DE CONSTRUÇÃO CIVIL
CURSO DE ENGENHARIA CIVIL

DISCIPLINA: DESENHO DE CONSTRUÇÃO CIVIL

CIRCULAÇÃO VERTICAL - ESCADA

É o elemento construtivo que faz a comunicação entre os diferentes níveis (pavimentos)
de uma edificação, e é composta por planos horizontais e verticais sucessivos.

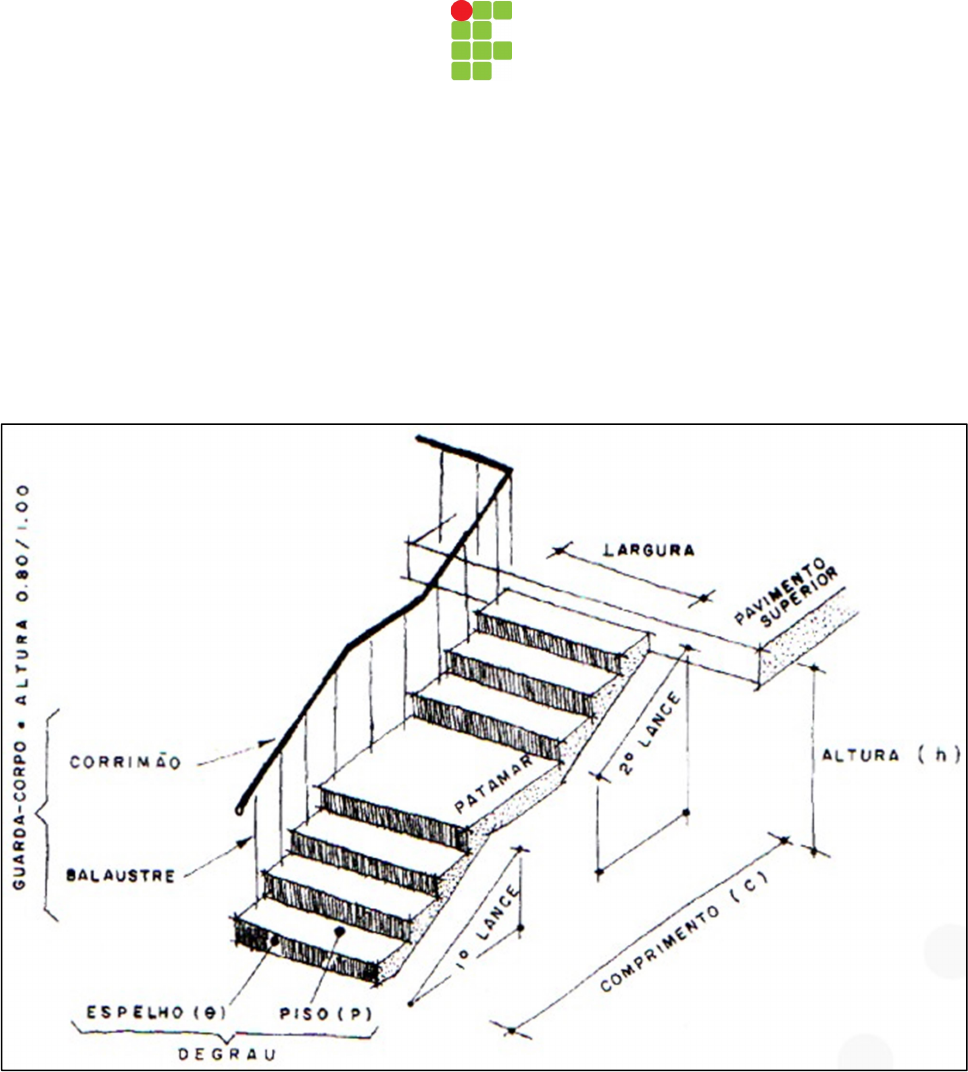

Uma escada é composta pelos seguintes elementos:




- Balaústre: Pequena coluna ou pilar que, alinhada lado a lado, sustenta corrimãos e
guarda-copos.
- Bocel: prolongamento do piso além do plano do espelho;
- Caixa de escada: é a área reservada para a sua construção;
- Corrimão: apoio para mãos colocado ao longo de escadas;
- Degrau: O conjunto formado por um piso e um espelho;
- Lance: trecho constituído por uma série de degraus;
- Patamar: plano horizontal, bem maior que os pisos, colocado entre os lances.



DIMENSIONAMENTO

Para um dimensionamento adequado devemos considerar:

- Altura do pé-direito (Pd);
- Espessura da laje (E);
- Largura (L) a ser estabelecida de acordo com o uso (residencial, comercial etc.);















CÁLCULOS
1. Cálculo da altura a vencer (H): somatório do pé-direito(Pd) e espessura da laje(E).
H = Pd + E
2. Cálculo do número de degraus (Nd): feito através da divisão da altura a vencer(H)
 Pela altura do espelho(h). Adotar valores entre 16 e 18cm.
Nd = H / h
Observação: quando o resultado for um número fracionário, arredondar para o número inteiro maior.
3. Cálculo do espelho real (hr): feito através da divisão da altura a vencer(H)
pelo número de degraus.
hr = H / Nd
4. Cálculo do piso (p): o valor do piso é calculado através da fórmula de
2hr+ p = 64cm
5. Cálculo do número de espelhos (Nh): o número de espelhos é igual ao número
 de degraus.
Nh = Nd
Observação: 64cm é o valor aproximado de um passo médio de um homem no plano horizontal.
6. Cálculo número de pisos (Np): é igual ao número de espelhos(Nh) menos 1.
Np = Nh - 1
é determinado através do número de 7. Cálculo da projeção horizontal (PH):
 pisos (Np) multiplicado pelo valor do piso (p).
Projeção horizontal
(um lance)





Projeção horizontal
(lance em L)
Projeção horizontal
(lance em U)
