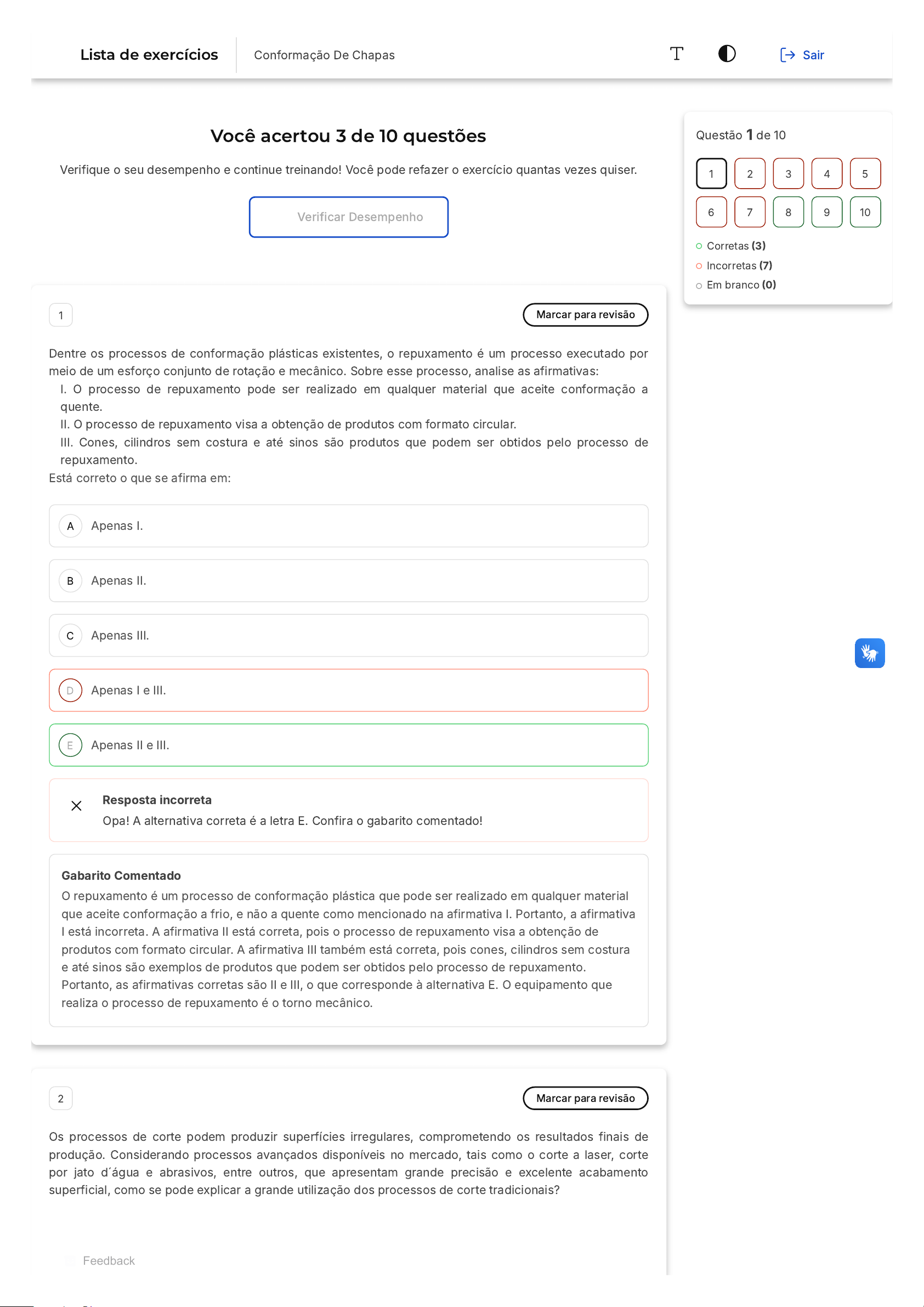

Conformação De Chapas

Prévia do material em texto

Você acertou 3 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
Dentre os processos de conformação plásticas existentes, o repuxamento é um processo executado por
meio de um esforço conjunto de rotação e mecânico. Sobre esse processo, analise as afirmativas:
I. O processo de repuxamento pode ser realizado em qualquer material que aceite conformação a
quente.
II. O processo de repuxamento visa a obtenção de produtos com formato circular.
III. Cones, cilindros sem costura e até sinos são produtos que podem ser obtidos pelo processo de
repuxamento.
Está correto o que se afirma em:
Apenas I.
Apenas II.
Apenas III.
Apenas I e III.
Apenas II e III.
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
O repuxamento é um processo de conformação plástica que pode ser realizado em qualquer material
que aceite conformação a frio, e não a quente como mencionado na afirmativa I. Portanto, a afirmativa
I está incorreta. A afirmativa II está correta, pois o processo de repuxamento visa a obtenção de
produtos com formato circular. A afirmativa III também está correta, pois cones, cilindros sem costura
e até sinos são exemplos de produtos que podem ser obtidos pelo processo de repuxamento.
Portanto, as afirmativas corretas são II e III, o que corresponde à alternativa E. O equipamento que
realiza o processo de repuxamento é o torno mecânico.
2 Marcar para revisão
Os processos de corte podem produzir superfícies irregulares, comprometendo os resultados finais de
produção. Considerando processos avançados disponíveis no mercado, tais como o corte a laser, corte
por jato d´água e abrasivos, entre outros, que apresentam grande precisão e excelente acabamento
superficial, como se pode explicar a grande utilização dos processos de corte tradicionais?
Questão 1 de 10
Corretas (3)
Incorretas (7)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Conformação De Chapas Sair
Feedback
A
B
C
D
E
A
B
C
D
E
Embora a qualidade não seja tão boa, os menores custos de produção justificam sua aplicação.
A manutenção de lâminas sempre afiadas, independente da espessura das chapas, permite a
obtenção de superfícies ideais para uma ampla gama de aplicações.
A manutenção de lâminas sempre afiadas e o controle da espessura das chapas permite a
obtenção de superfícies ideais para uma ampla gama de aplicações.
A qualidade da operação de corte apresenta melhores características com o aumento da
espessura das chapas.
As operações de corte serão totalmente substituídas nas indústrias por processos mais
avançados.
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
Os processos de corte tradicionais ainda são amplamente utilizados, apesar da existência de
tecnologias mais avançadas como o corte a laser, corte por jato d'água e abrasivos. Isso se deve ao
fato de que, quando as lâminas são mantidas sempre afiadas e há um controle adequado da
espessura das chapas, é possível obter superfícies com características adequadas para uma ampla
gama de aplicações. Além disso, esses processos tradicionais são mais simples de serem
executados. Portanto, a alternativa C é a correta, pois menciona a manutenção de lâminas sempre
afiadas e o controle da espessura das chapas como fatores que permitem a obtenção de superfícies
ideais para diversas aplicações.
3 Marcar para revisão
Durante a operação de dobramento, há a deformação plástica do metal e, para se obter uma peça com a
forma final desejada, é preciso considerar a recuperação elástica do material. A recuperação elástica do
material, ou retorno elástico, pode variar em função de fatores como:
O limite de escoamento e o ângulo máximo de dobramento.
O limite de escoamento e limite de ruptura do material.
O limite de escoamento e o módulo de elasticidade do material.
O módulo de elasticidade do material e o ângulo máximo de dobramento.
O limite de ruptura do material e o ângulo mínimo de dobramento.
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A recuperação elástica do material, também conhecida como retorno elástico, é um fenômeno que
ocorre durante a operação de dobramento de um metal. Este fenômeno pode ser influenciado por
diversos fatores, entre eles, o limite de escoamento e o módulo de elasticidade do material. O limite de
escoamento é a tensão máxima que um material pode suportar sem sofrer deformação permanente.
Já o módulo de elasticidade é uma medida da rigidez do material, ou seja, sua resistência à
A
B
C
D
E
A
B
C
D
E
deformação elástica. Portanto, quanto maior for o limite de escoamento e o módulo de elasticidade do
material, maior será a recuperação elástica. Isso significa que o material terá uma maior capacidade
de retornar à sua forma original após a operação de dobramento, o que é essencial para obter uma
peça com a forma final desejada.
4 Marcar para revisão
Operações de calandragem utilizam rolos para realizar a conformação plástica de chapas de metal, em
uma máquina denominada calandra. Dentre os objetivos dos processos de calandragem pode-se indicar:
Indicada apenas para propiciar curvaturas às chapas.
Indicada para realizar o desempeno e dobramento de chapas.
Indicada apenas para o desempeno das chapas.
Indicada para propiciar curvaturas às chapas e para o desempeno das chapas.
Indicada para realizar o estiramento e propiciar curvaturas às chapas.
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
As operações de calandragem, realizadas em uma máquina chamada calandra, têm como objetivo
principal a conformação plástica de chapas de metal. Isso pode ser feito de duas maneiras:
propiciando curvaturas às chapas ou realizando o desempeno das mesmas. O desempeno é um
processo que recupera chapas empenadas ou com irregularidades em sua forma, tornando-as
retilíneas. Isso é feito através de pequenos dobramentos em direções opostas, promovidos pelos rolos
da calandra. Portanto, a alternativa D é a correta, pois indica que a calandragem é utilizada tanto para
propiciar curvaturas quanto para o desempeno das chapas.
5 Marcar para revisão
Os processos de conformação plástica são obtidos através da deformação plástica dos materiais até
alcançar a forma desejada, podendo ser classificados em processos de conformação volumétrica e de
chapas. Com base nos processos de conformação de chapas, é correto afirmar que são exemplos deste
tipo de processo:
Estampagem, dobramento e forjamento.
Extrusão, dobramento e forjamento.
Calandragem, repuxamento e trefilação.
Estampagem, repuxamento e calandragem.
Extrusão, trefilação e forjamento.
A
B
C
D
E
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
Os processos de conformação de chapas incluem estampagem, repuxamento e calandragem. A
estampagem é um processo que utiliza moldes para criar formas nas chapas. O repuxamento é um
processo que estica a chapa para criar formas profundas. A calandragem é um processo que curva a
chapa. Por outro lado, processos como laminação, forjamento, extrusão e trefilação são classificados
como processos de conformação volumétrica, pois alteram o volume do material, e não apenas a sua
forma superficial.
6 Marcar para revisão
Para o corte de chapas três operações distintas são empregadas, que são as operações de cisalhamento,
de recorte e de puncionamento. Quanto às operações de recorte e puncionamento é correto afirmar que:
No recorte, a parte destacada é a peça desejada, enquanto na operação de puncionamento, a
peça desejada é a peça remanescente.
No recorte, a parte remanescente é a peça desejada, enquanto na operação de puncionamento, a
peça desejada é a peça destacada.Não existe diferença entre as operações de recorte e puncionamento.
No recorte, a parte destacada é obtida através de uma fresa, enquanto na operação de
puncionamento, a peça desejada é obtida por uma punção.
No recorte, a parte destacada é descartada, enquanto na operação de puncionamento, a peça
desejada é a peça remanescente.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
São empregadas três operações distintas para o corte de chapas, que são as operações de
cisalhamento, de recorte e de puncionamento. O cisalhamento já foi discutido anteriormente.  As
operações de recorte e puncionamento apresentam diferenças pequenas.  Nos dois casos, o corte
por cisalhamento será realizado para a obtenção de uma geometria específica, determinada por uma
matriz de recorte.  No recorte, a parte destacada é a peça desejada, enquanto na operação de
puncionamento, a parte retirada é apena um retalho, enquanto a peça desejada é a peça
remanescente.
7 Marcar para revisão
A
B
C
D
E
A
B
C
O processo de embutimento, que também é conhecido como estampagem profunda, é um processo de
conformação plástica que pode produzir peças a partir de chapas de metal. Sobre esse processo, é
possível afirmar:
I. Esse processo pode ser utilizado para produção de objetos com vários perfis e ocos.
II. Esse processo só pode ser realizado numa única operação.
III.  Nesse processo, não há alteração da espessura do material ao final da operação.
Das afirmações acima sobre a deformação a quente, quais são corretas?
Apenas I.
Apenas II.
Apenas III.
Apenas I e II.
Apenas I e III.
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
O processo de embutimento, também conhecido como estampagem profunda, é um método de
conformação plástica que permite a produção de peças com diversos perfis e ocos (afirmação I). No
entanto, a afirmação II está incorreta, pois o processo de embutimento não se limita a uma única
operação. Dependendo da complexidade e profundidade da peça desejada, várias operações podem
ser necessárias. Por fim, a afirmação III está correta, pois durante o processo de embutimento, a
espessura do material não sofre alterações significativas. Portanto, as afirmações I e III são as
corretas, o que corresponde à alternativa E.
8 Marcar para revisão
O processo de repuxamento é realizado em diversas etapas, desde a fixação da placa de natureza circular
no cabeçote do torno, como primeira etapa da operação. Ainda sobre essas etapas, é possível afirmar
que:
I. Após a fixação da placa no cabeçote, uma ferramenta especial com rolete na extremidade é levada ao
encontro da peça, forçando esse material contra o mandril.
II. Apenas o mandril é fixado ao torno em processo de rotação a elevada velocidade.
III. A ferramenta com rolete fica pressionando a peça sobre o mandril até que o torno encerre sua
rotação.
Está correto o que se afirma em:
Apenas I.
Apenas II.
Apenas III.
D
E
A
B
C
D
E
Apenas I e III.
Apenas II e III.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O processo de repuxamento é composto por várias etapas. A primeira delas é a fixação da placa, que
será moldada, no cabeçote do torno. Em seguida, uma ferramenta especial, que possui um rolete em
sua extremidade, é levada até a peça, pressionando-a contra o mandril. Este mandril possui o formato
da peça que será produzida. É importante ressaltar que tanto o mandril quanto a placa devem estar
fixados ao torno. O processo de repuxamento é finalizado quando a peça adquire o formato desejado.
Portanto, a afirmação correta é a primeira, pois as demais contêm informações incorretas ou
incompletas sobre o processo de repuxamento.
9 Marcar para revisão
O processo de repuxamento é um processo de conformação bastante utilizado no meio industrial e visa a
obtenção de peças com formato de sinos ou mesmo copos. Dentre as afirmações abaixo, verifique
aquelas que são verdadeiras em relação ao processo.
I. O equipamento utilizado para a operação de repuxamento é o torno CNC, e somente este torno
mecanizado pode realizar a operação.
II. Qualquer material pode, em tese, ser repuxado exceto os metais dúcteis porque não podem ser
conformados a frio.
III. O processo de repuxamento pode também ser utilizado na redução da espessura da chapa para o
formato final além da conformação do material.
Está correto o que se afirma em:
Apenas I.
Apenas  I e II.
Apenas II e III.
Apenas III.
Apenas II.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A afirmação correta é a III. O processo de repuxamento pode ser utilizado para reduzir a espessura da
chapa para o formato final, além de conformar o material. A afirmação I está incorreta, pois não
apenas o torno CNC pode ser utilizado para a operação de repuxamento, mas também outros tipos de
torno mecanizado. A afirmação II também está incorreta, pois os metais dúcteis podem ser
conformados a frio e, portanto, podem ser repuxados. O repuxamento é um processo de conformação
que permite a obtenção de peças com formatos específicos, como sinos ou copos, e é amplamente
utilizado na indústria.
A
B
C
D
E
10 Marcar para revisão
No processo de estiramento, as chapas são deformadas e estiradas por garras, sendo curvadas sobre
uma matriz positiva, obtendo-se a mudança na forma da chapa. Este processo está presente em indústrias
como a aeronáutica e a aeroespacial devido a fatores como:
O processo de estiramento é indicado para a produção de peças com baixo grau de curvatura.
O processo de estiramento permite a produção de peças de grandes dimensões em quantidades
reduzidas.
O processo de estiramento não é indicado para a produção de peças com alto grau de curvatura.
O processo de estiramento não permite a produção de peças de grandes dimensões em
quantidades reduzidas.
O processo de estiramento sempre resulta na ruptura da peça.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O processo de estiramento é amplamente utilizado em diversos setores da indústria, com destaque
para as indústrias aeronáuticas e aeroespaciais. Isso se deve ao fato de que esse processo é
adequado para a produção de peças com elevado grau de curvatura ou até mesmo com dupla
curvatura. Além disso, o processo de estiramento permite a produção de peças de grandes
dimensões em quantidades reduzidas, o que é uma necessidade comum nesses setores. Portanto, a
alternativa B está correta, pois afirma que o processo de estiramento permite a produção de peças de
grandes dimensões em quantidades reduzidas.
