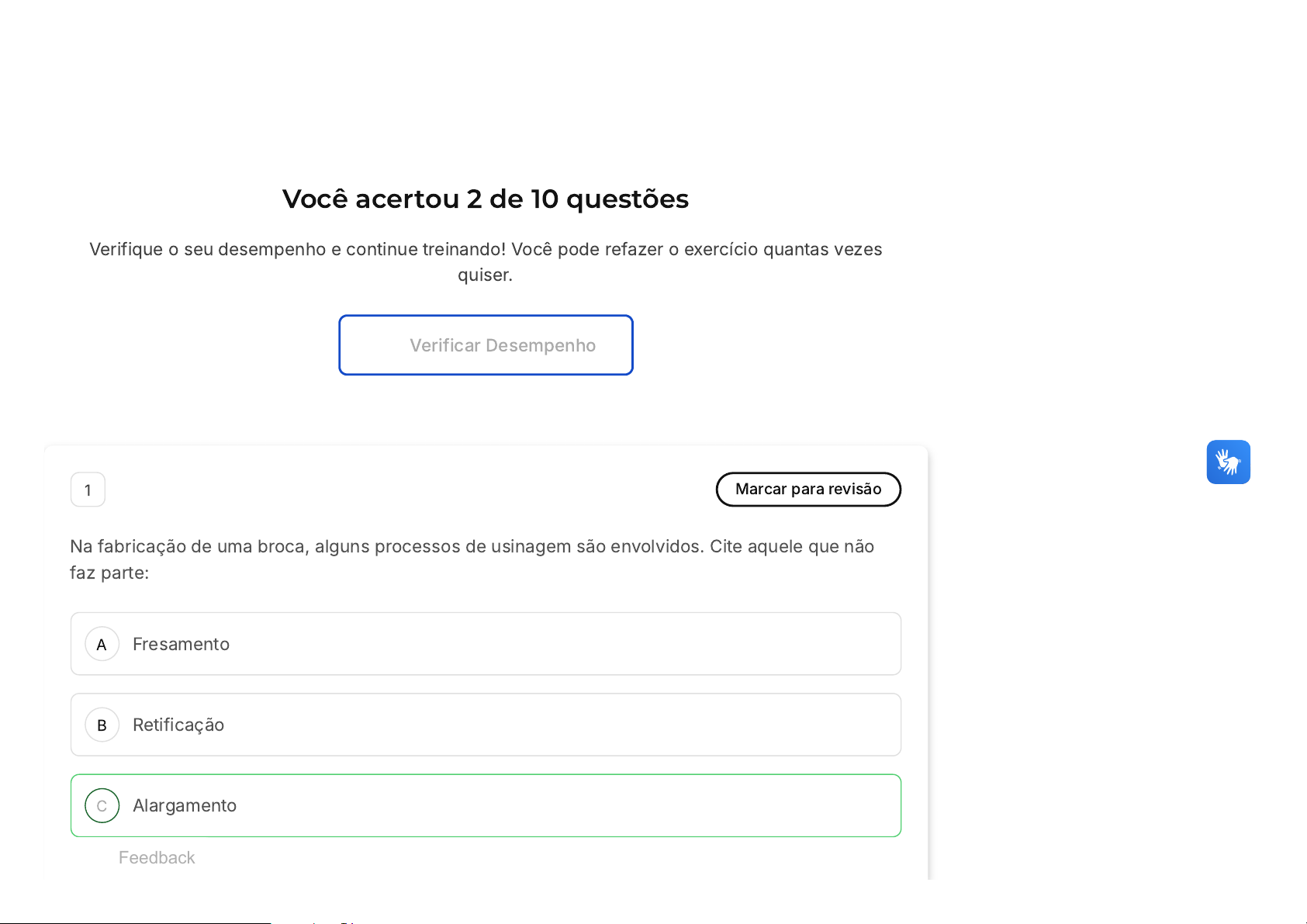

Você acertou 2 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes
quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
Na fabricação de uma broca, alguns processos de usinagem são envolvidos. Cite aquele que não
faz parte:
Fresamento
Retificação
Alargamento
Feedback
D
E
Laminação
Estiramento a quente
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O processo de alargamento não é utilizado na fabricação de brocas. Este processo é
geralmente usado para aumentar o diâmetro de um furo já existente em uma peça, e não na
criação de uma broca. Os outros processos listados, como fresamento, retificação, laminação e
estiramento a quente, são comumente utilizados na produção de brocas.
2 Marcar para revisão
Dentre as afirmações abaixo, num processo de mandrilamento, determine as que estão corretas:
I � As mandriladoras permitem a adaptação de diferentes tipos de ferramentas
II � Num brochamento interno a brocha trabalha sujeita à ação de tração ou de compressão
III � Um dos principais problemas do processo de usinagem é a parada da operação para a troca de
ferramentas
A
B
C
D
E
Todas estão corretas
II
I e II
I e III
Todas estão incorretas
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
As três afirmações estão corretas. A primeira afirmação é verdadeira porque as mandriladoras
são máquinas-ferramentas versáteis que permitem a adaptação de diferentes tipos de
ferramentas, o que as torna adequadas para uma variedade de operações de usinagem. A
segunda afirmação também é verdadeira, pois no brochamento interno, a brocha trabalha
sujeita à ação de tração ou de compressão, dependendo do tipo de brochamento. Por fim, a
terceira afirmação é correta, pois um dos principais problemas do processo de usinagem é a
parada da operação para a troca de ferramentas, o que pode levar a um aumento no tempo de
produção e nos custos.
A
B
C
D
E
3 Marcar para revisão
Suponha uma operação de usinagem, nas etapas finais do processo, que envolve superfícies de
revolução, num processo de usinagem de pré-furos fundidos, forjados ou extrudados e que o
sistema ferramenta peça podem ter movimentos de rotação. Essa operação é conhecida como:
Laminação
Mandrilamento
Extrusão
Alargamento
Furação
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito comentado!
Gabarito Comentado
O mandrilamento é uma operação de usinagem que ocorre nas etapas finais do processo. Esta
operação envolve superfícies de revolução e é utilizada em processos de usinagem de pré-
A
B
C
D
E
furos fundidos, forjados ou extrudados. Durante o mandrilamento, o sistema composto pela
ferramenta e pela peça pode realizar movimentos de rotação. Portanto, a operação descrita no
enunciado refere-se ao mandrilamento.
4 Marcar para revisão
Num processo de furação, o diâmetro da broca mede 10 mm, sendo que a broca possui um avanço
de 300 mm/min com comprimento de operação de 60 mm. Determine o tempo completo para essa
operação.
0,2 min
0,5 min
5 min
2 min
0,4 min
Questão 3 de 10
Corretas �2�
Incorretas �8�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Exercicio Usinagem Por Furação, Mandrilamento e Brochamento Sair
A
B
C
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
5 Marcar para revisão
Determine a força de corte que haverá num processo de brochamento de uma liga que apresenta ks
= 200 kgf/mm , dado que a largura total de corte de um dente vale 5 mm e que a espessura de
corte vale 0,10.
2
150 kgf
140 kgf
130 kgf
D
E
120 kgf
100 kgf
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A força de corte �F ) em um processo de brochamento pode ser calculada pela fórmula F =k .b
.h, onde k é a resistência ao corte da liga, b é a largura total de corte de um dente e h é a
espessura de corte. Substituindo os valores dados na questão na fórmula, temos F �200 .5
.0,10, que resulta em F = 100 kgf. Portanto, a força de corte que haverá no processo de
brochamento dessa liga é de 100 kgf.
c c s
s
c
c
6 Marcar para revisão
Em um processo de furação plena com pré-furação, determine o valor aproximado da força de
avanço, sabendo-se que o avanço vale 0,25 mm/volta e que o diâmetro do furo é de 10 mm e que o
diâmetro da pré-furação é de 6 mm. Considere as constantes do material B = 40, 1 - y = 0,5 e w
= 0,9.
o o o
A
B
C
D
E
80 kgf
90 kgf
74 kgf
100 kgf
110 kgf
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A força de avanço �F ) em um processo de furação pode ser calculada pela fórmula F �B .f1
.D1 .�D −do ).
Substituindo os valores conhecidos na fórmula, temos: F �40 .0,25 .10 .�10 �6 ).
Realizando os cálculos, obtemos que F é aproximadamente igual a 73,7 kgf. Portanto, a
alternativa correta é a "C", que apresenta o valor mais próximo a 73,7 kgf, ou seja, 74 kgf.
a a o
−yo
−wo wo wo
a
0,5 0,1 0,9 0,9
a
A
B
C
D
E
7 Marcar para revisão
Em um processo de furação, são encontradas resistências. Qual a resistência de menor
participação?
Corte do material
Atrito
Extrusão do material
Deformação
Compressão
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito comentado!
Gabarito Comentado
No processo de furação, diversas resistências são encontradas, como o corte do material, a
extrusão do material, a deformação e a compressão. No entanto, a resistência que tem a menor
participação é o atrito, que representa apenas de 2% a 5% do total. Isso significa que, apesar
A
B
C
D
E
de estar presente, o atrito tem um impacto relativamente pequeno em comparação com as
outras resistências mencionadas.
8 Marcar para revisão
Os processos podem ser identificados pela função. Como se chama a colocação de furos em peças
onde já existe um furo inicial?
Alargamento.
Pré-furação.
Brochamento.
Laminação.
Extrusão.
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito comentado!
A
B
C
Gabarito Comentado
O processo de colocação de furos em peças onde já existe um furo inicial é denominado pré-
furação. Este é um procedimento comum em trabalhos de usinagem e fabricação, onde um furo
inicial é feito para guiar a ferramenta de corte e garantir a precisão do furo final. Portanto, a
alternativa correta é a "B", que se refere à pré-furação.
9 Marcar para revisão
Num processo de furação plena com pré-furação, determine o valor aproximado da força de
avanço, sabendo-se que o avanço vale 0,3 mm/volta e que o diâmetro do furo é de 8 mm e que o
diâmetro da pré-furação é de 6 mm. Considere as constantes do material B = 50, 1 - y = 0,4 e w
= 0,4.
o o o
50 kgf
60 kgf
80 kgf
D
E
27 kgf
10 kgf
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
Para resolver a questão, utilizamos a fórmula da força de avanço �F ) em um processo de
furação plena com pré-furação. A fórmula é dada por F �B .f1� .D1� .�D o−do ).
Substituindo os valores dados na questão na fórmula, temos: F �50 .0,3 .8 .�8 �6 ).
Realizando os cálculos, obtemos que F = 26,9 kgf, que é aproximadamente 27 kgf. Portanto, a
alternativa correta é a D.
a
a o
yo wo w wo
a
0,4 0,6 0,4 0,4
a
10 Marcar para revisão
Num processo de furação plena, determine o valor aproximado da força de avanço, sabendo-se que
o material utilizado tem dureza Brinell HB � 150 e que a broca tem diâmetro de 10 mm e avanço de
0,2 mm/volta.
A
B
C
D
E
91 kgf
101 kgf
71 kgf
81 kgf
51 kgf
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
