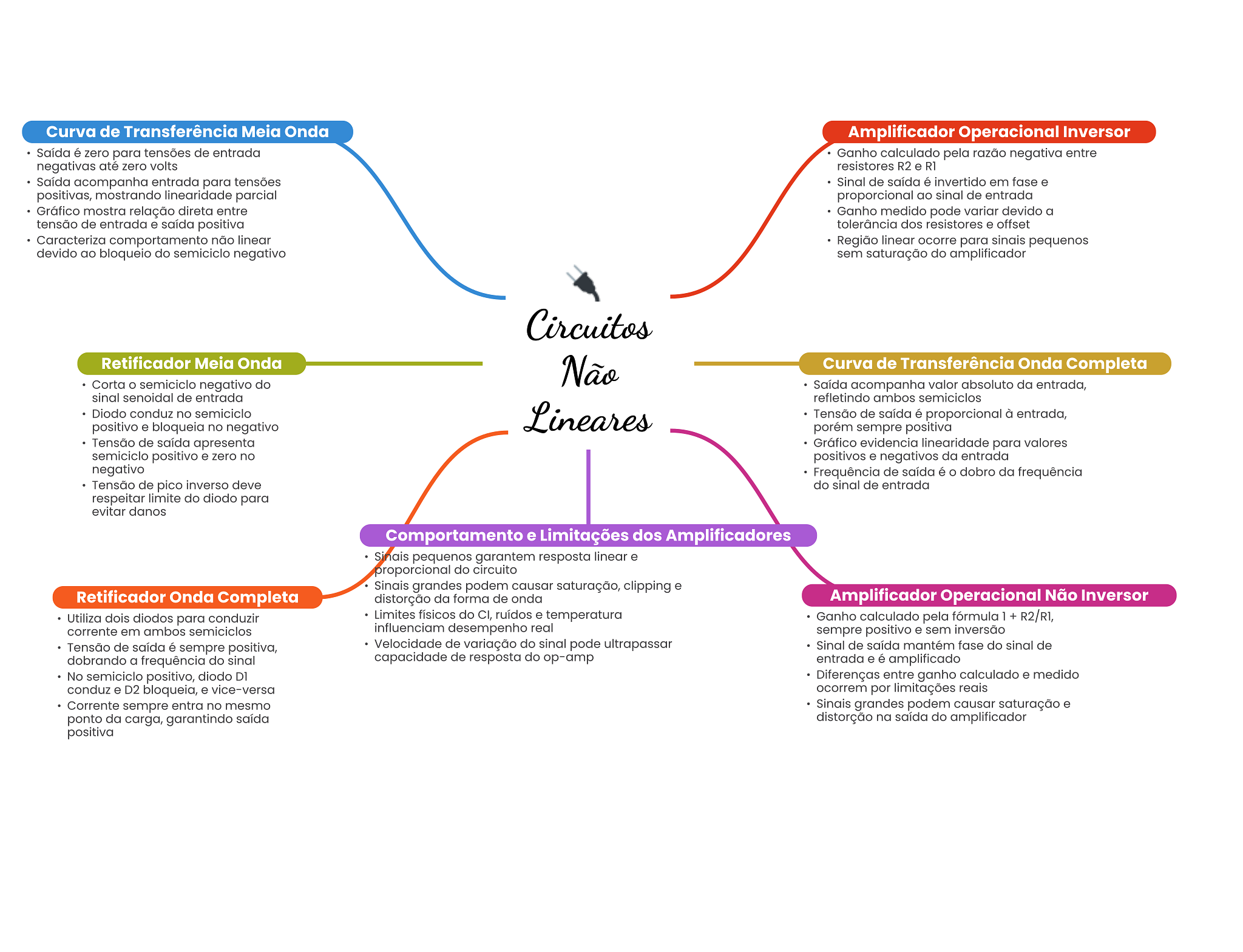

Mapa Mental - Circuitos Não Lineares

Prévia do material em texto

Curva de Transferência Meia Onda Amplificador Operacional Inversor Saída é zero para tensões de entrada Ganho calculado pela razão negativa entre negativas até zero volts resistores R2 e R1 Saída acompanha entrada para tensões Sinal de saída é invertido em fase e positivas, mostrando linearidade parcial proporcional ao sinal de entrada Gráfico mostra relação direta entre Ganho medido pode variar devido a tensão de entrada e saída positiva tolerância dos resistores e offset Caracteriza comportamento não linear Região linear ocorre para sinais pequenos devido ao bloqueio do semiciclo negativo sem saturação do amplificador Circuitos Retificador Meia Onda Não Curva de Transferência Onda Completa Corta semiciclo negativo do Saída acompanha valor absoluto da entrada, sinal senoidal de entrada refletindo ambos semiciclos Diodo conduz no semiciclo Lineares Tensão de saída é proporcional à entrada, positivo e bloqueia no negativo porém sempre positiva Tensão de saída apresenta Gráfico evidencia linearidade para valores semiciclo positivo e zero no positivos e negativos da entrada negativo Frequência de saída é O dobro da frequência Tensão de pico inverso deve do sinal de entrada respeitar limite do diodo para evitar danos Comportamento e Limitações dos Amplificadores Sinais pequenos garantem resposta linear e proporcional do circuito Sinais grandes podem causar saturação, clipping e Retificador Onda Completa distorção da forma de onda Amplificador Operacional Não Inversor Utiliza dois diodos para conduzir Limites físicos do CI, ruídos e temperatura Ganho calculado pela fórmula 1 + R2/R1, corrente em ambos semiciclos influenciam desempenho real sempre positivo e sem inversão Tensão de saída é sempre positiva, Velocidade de variação do sinal pode ultrapassar Sinal de saída mantém fase do sinal de dobrando a frequência do sinal capacidade de resposta do op-amp entrada e é amplificado No semiciclo positivo, diodo Diferenças entre ganho calculado e medido conduz e D2 bloqueia, e vice-versa ocorrem por limitações reais Corrente sempre entra no mesmo Sinais grandes podem causar saturação e ponto da carga, garantindo saída distorção na saída do amplificador positiva
