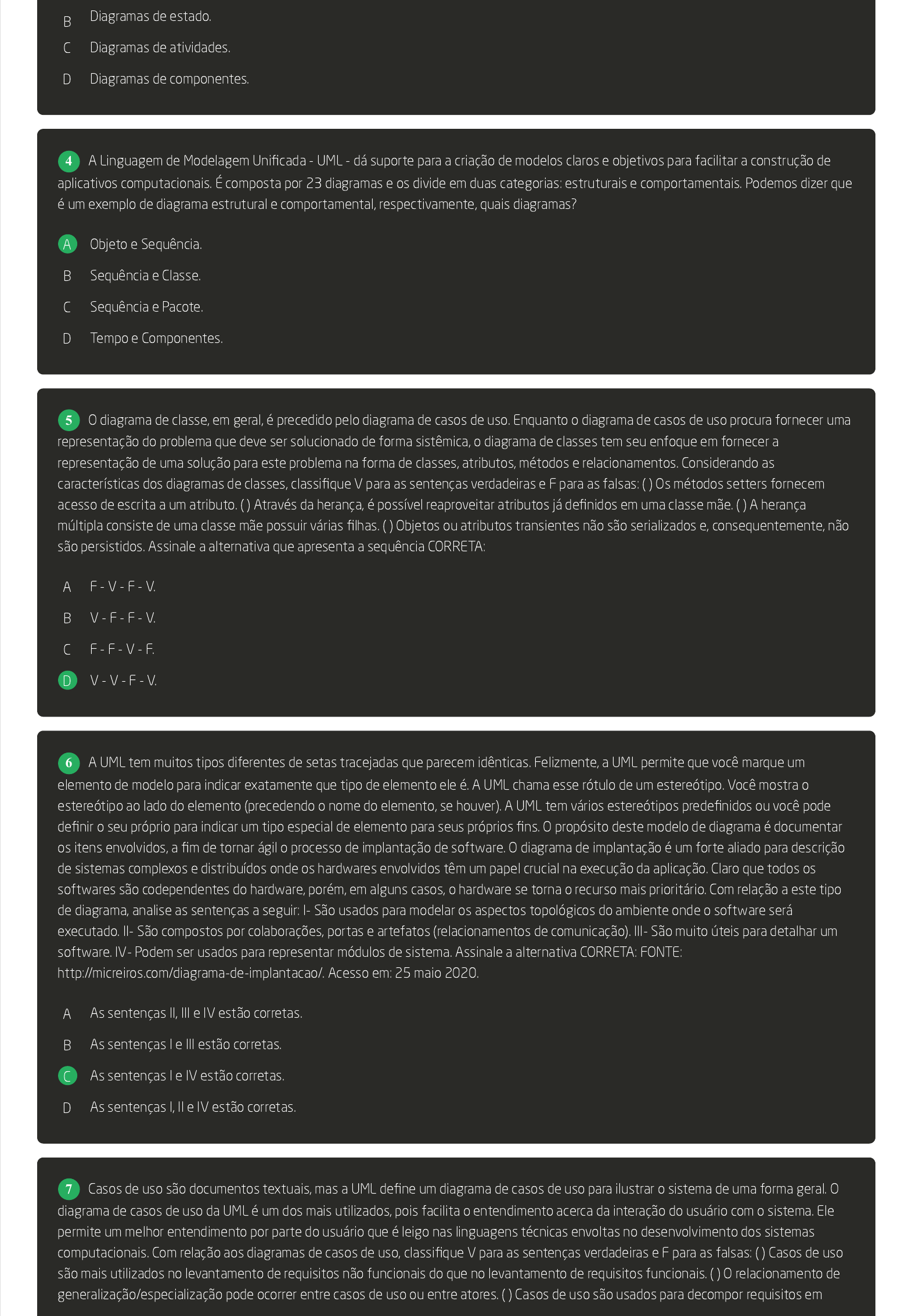

B Diagramas de estado. Diagramas de atividades. D Diagramas de componentes. 4 A Linguagem de Modelagem Unificada UML dá suporte para a criação de modelos claros e objetivos para facilitar a construção de aplicativos computacionais. É composta por 23 diagramas e os divide em duas categorias: estruturais e comportamentais. Podemos dizer que é um exemplo de diagrama estrutural e comportamental, respectivamente, quais diagramas? A Objeto e Sequência. B Sequência e Classe. Sequência e Pacote. D Tempo e Componentes. 5 0 diagrama de classe, em geral, é precedido pelo diagrama de casos de uso. Enquanto diagrama de casos de uso procura fornecer uma representação do problema que deve ser solucionado de forma sistêmica, diagrama de classes tem seu enfoque em fornecer a representação de uma solução para este problema na forma de classes, atributos, métodos e relacionamentos. Considerando as características dos diagramas de classes, classifique V para as sentenças verdadeiras e F para as falsas: () Os métodos setters fornecem acesso de escrita a um atributo. () Através da herança, é possível reaproveitar atributos já definidos em uma classe mãe. () A herança múltipla consiste de uma classe mãe possuir várias filhas. () Objetos ou atributos transientes não são serializados e, consequentemente, não são persistidos. Assinale a alternativa que apresenta a sequência CORRETA: A B V-F-F-V. F-F-V-F. D 6 A UML tem muitos tipos diferentes de setas tracejadas que parecem idênticas. Felizmente, a UML permite que você marque um elemento de modelo para indicar exatamente que tipo de elemento ele é. A UML chama esse rótulo de um estereótipo. Você mostra ao lado do elemento (precedendo nome do elemento, se houver). A UML tem vários estereótipos predefinidos ou você pode definir seu próprio para indicar um tipo especial de elemento para seus próprios fins. 0 propósito deste modelo de diagrama é documentar os itens envolvidos, a fim de tornar ágil processo de implantação de software. 0 diagrama de implantação é um forte aliado para descrição de sistemas complexos e distribuídos onde os hardwares envolvidos têm um papel crucial na execução da aplicação. Claro que todos os softwares são codependentes do hardware, porém, em alguns casos, hardware se torna 0 recurso mais prioritário. Com relação a este tipo de diagrama, analise as sentenças a seguir: São usados para modelar os aspectos topológicos do ambiente onde software será executado. II- São compostos por colaborações, portas e artefatos (relacionamentos de comunicação). III- São muito úteis para detalhar um software. IV- Podem ser usados para representar módulos de sistema. Assinale a alternativa CORRETA: FONTE: Acesso em: 25 maio 2020. A As sentenças II, III e IV estão corretas. As sentenças I e III estão corretas. As sentenças e IV estão corretas. D As sentenças I, e IV estão corretas. 7 Casos de uso são documentos textuais, mas a UML define um diagrama de casos de uso para ilustrar 0 sistema de uma forma geral. 0 diagrama de casos de uso da UML é um dos mais utilizados, pois facilita 0 entendimento acerca da interação do usuário com 0 sistema. Ele permite um melhor entendimento por parte do usuário que é leigo nas linguagens técnicas envoltas no desenvolvimento dos sistemas computacionais. Com relação aos diagramas de casos de uso, classifique V para as sentenças verdadeiras e F para as falsas: () Casos de uso são mais utilizados no levantamento de requisitos não funcionais do que no levantamento de requisitos funcionais. () 0 relacionamento de pode ocorrer entre casos de uso ou entre atores. () Casos de uso são usados para decompor requisitos em
