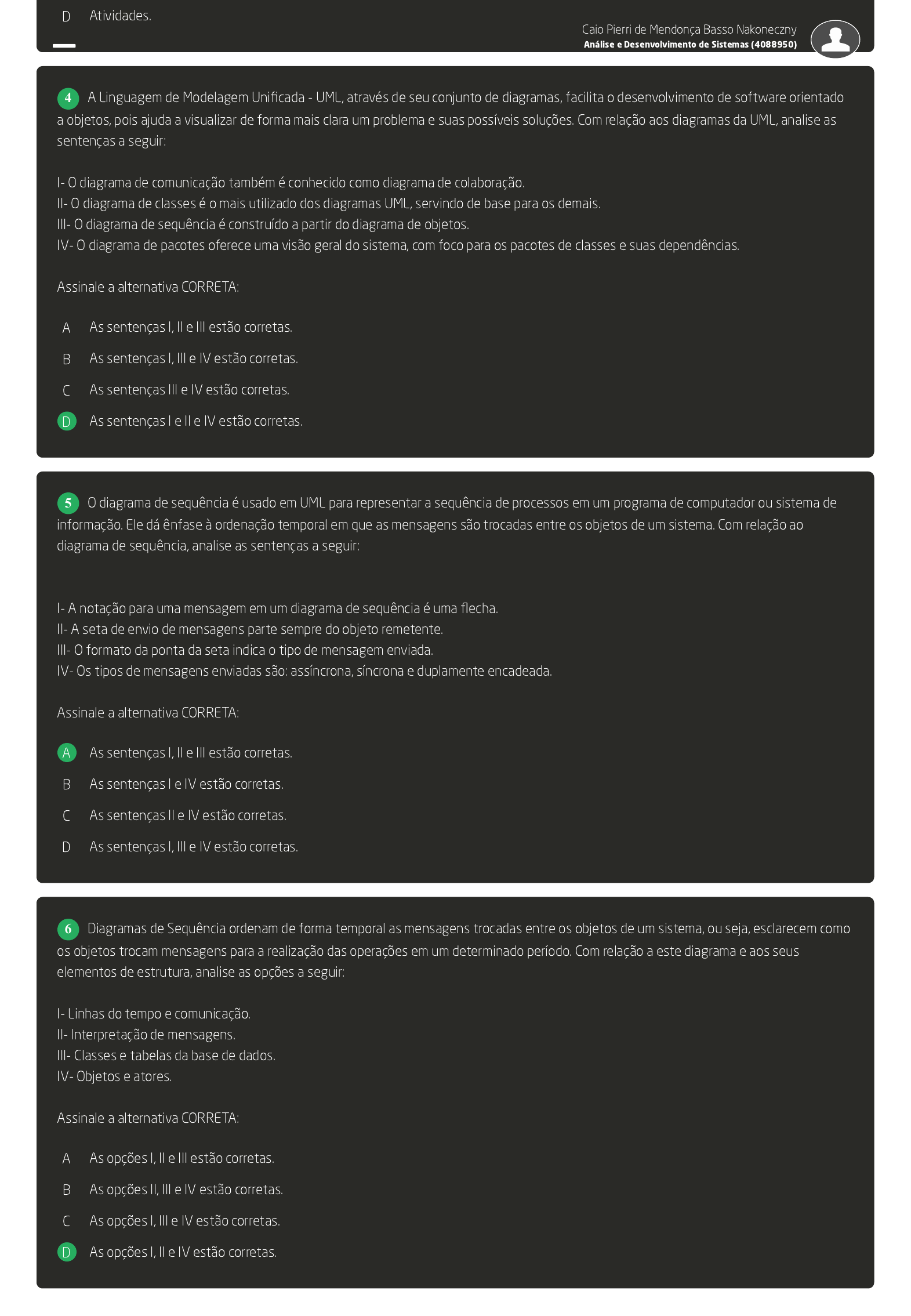

D Atividades. Caio Pierri de Mendonça Basso Nakoneczny Análise e Desenvolvimento de Sistemas (4088950) 4 A Linguagem de Modelagem Unificada UML, através de seu conjunto de diagramas, facilita 0 desenvolvimento de software orientado a objetos, pois ajuda a visualizar de forma mais clara um problema e suas possíveis soluções. Com relação aos diagramas da UML, analise as sentenças a seguir: 0 diagrama de comunicação também é conhecido como diagrama de colaboração. II- 0 diagrama de classes é 0 mais utilizado dos diagramas UML, servindo de base para os demais. III- 0 diagrama de sequência é construído a partir do diagrama objetos. IV- 0 diagrama de pacotes oferece uma visão geral do sistema, com foco para os pacotes de classes e suas dependências. Assinale a alternativa CORRETA: A As sentenças I, e III estão corretas. B As sentenças I, III e IV estão corretas. As sentenças III e IV estão corretas. D As sentenças e e IV estão corretas. 5 0 diagrama de sequência é usado em UML para representar a sequência de processos em um programa de computador ou sistema de informação. Ele dá ênfase à ordenação temporal em que as mensagens são trocadas entre os objetos de um sistema. Com relação ao diagrama de sequência, analise as sentenças a seguir: A notação para uma mensagem em um diagrama de sequência é uma flecha. II- A seta de envio de mensagens parte sempre do objeto remetente. III- 0 formato da ponta da seta indica 0 tipo de mensagem enviada. IV- Os tipos de mensagens enviadas são: assíncrona, síncrona e duplamente encadeada. Assinale a alternativa CORRETA: A As sentenças I, e III estão corretas. B As sentenças e IV estão corretas. As sentenças e IV estão corretas. D As sentenças I, III e IV estão corretas. 6 Diagramas de Sequência ordenam de forma temporal as mensagens trocadas entre os objetos de um sistema, ou seja, esclarecem como os objetos trocam mensagens para a realização das operações em um determinado período. Com relação a este diagrama e aos seus elementos de estrutura, analise as opções a seguir: Linhas do tempo e comunicação. II- Interpretação de mensagens. III- Classes e tabelas da base de dados. IV- Objetos e atores. Assinale a alternativa CORRETA: A As opções I, II e III estão corretas. B As opções II, III e IV estão corretas. As opções I, III e IV estão corretas. D As opções I, e IV estão corretas.
