Análise de Sistemas Físicos
59
Prof. Harold Dias de Mello Junior
Modelos matemáticos
• Exercício 2:

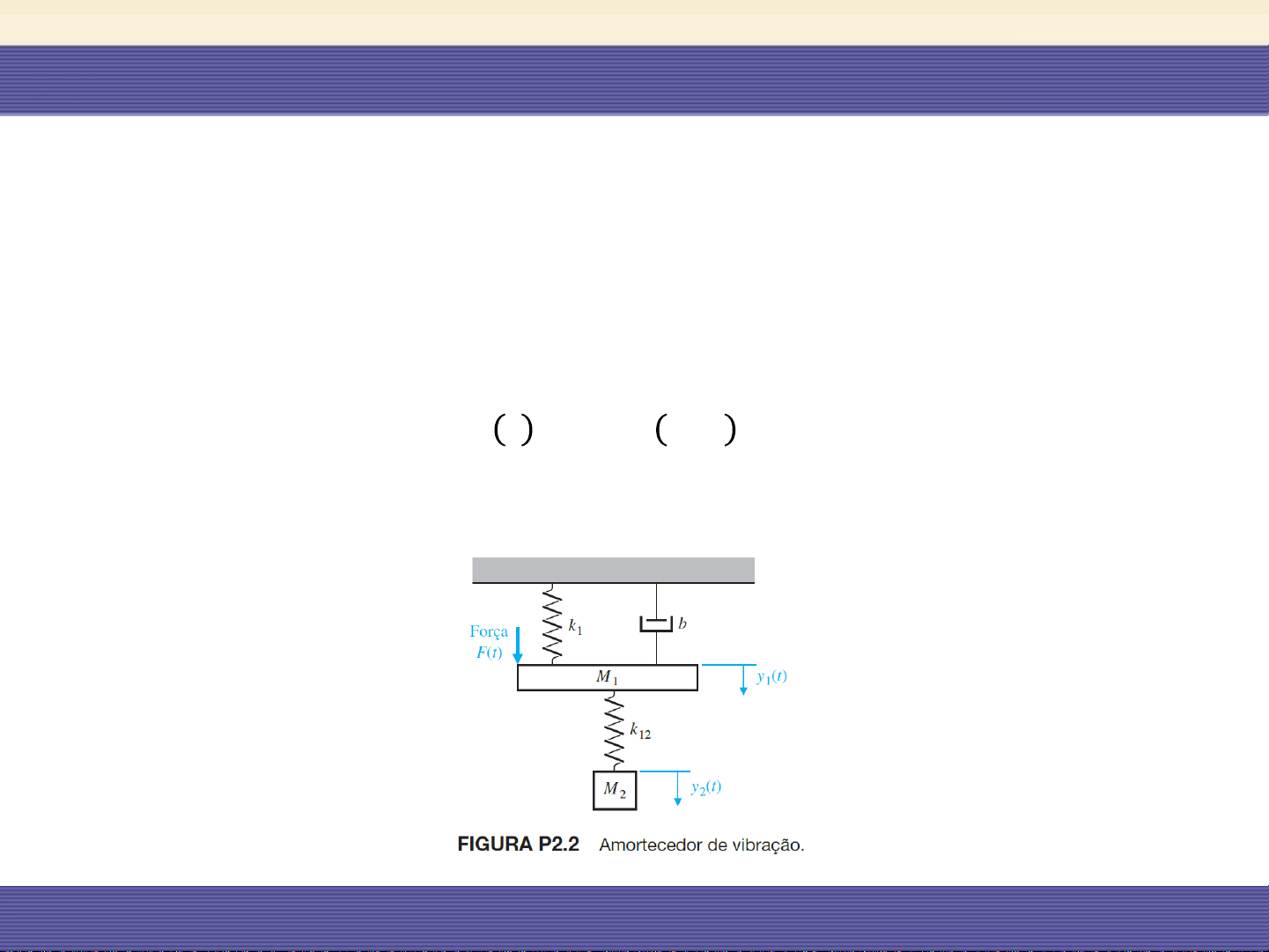

▪ Um amortecedor de vibrações dinâmicas é mostrado a seguir. Este sistema
é representativo de muitas situações envolvendo a vibração de máquinas
contendo componentes desbalanceados. Os parâmetros 𝑀2 e 𝑘12 podem
ser escolhidos de tal modo que a massa principal 𝑀1 não vibre em regime
permanente quando 𝐹 𝑡 = 𝑎sen 𝜔𝑜𝑡 . Obtenha: (1) as equações íntegro-
diferenciais que descrevem o sistema e (2) o circuito elétrico com a
analogia força-corrente.
Análise de Sistemas Físicos
60
Prof. Harold Dias de Mello Junior
Modelos matemáticos
• Exercício 3:
▪ Um sistema massa-mola acoplado é mostrado a
seguir. As massas e as molas são supostas iguais.
Obtenha: (1) as equações íntegro-diferenciais que
descrevem o sistema e (2) o circuito elétrico usando a
analogia força-corrente:
61
Prof. Harold Dias de Mello Junior
Análise de Sistemas Físicos
Modelos matemáticos
• Exercício 4:
▪ Obtenha o sistema elétrico análogo ao sistema
mecânico mostrado na figura a seguir:
a) Usando analogia força-tensão
b) Usando analogia força-corrente
62
Prof. Harold Dias de Mello Junior
Análise de Sistemas Físicos
Modelos matemáticos
• Exercício 5:
▪ Obtenha o sistema elétrico análogo ao sistema
mecânico abaixo:
a) Usando analogia força-tensão
