Lista para prova 1

Prévia do material em texto

Atenção: os exercícios foram retirados dos livros textos indicados no plano de curso da
disciplina, portanto desconsidere as referências de figuras.

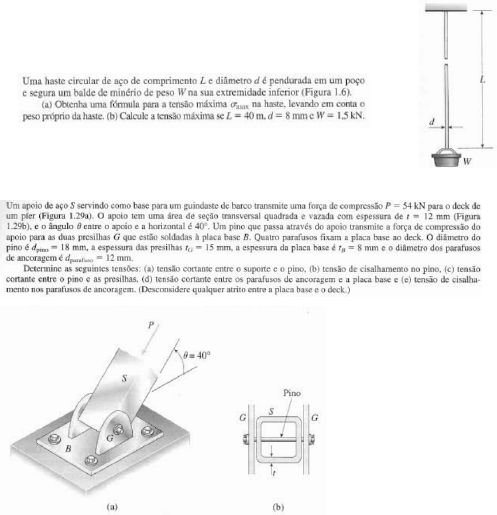

1)



2)


3) Um fio longo está pendurado verticalmente e sujeito à tração do seu próprio peso.
Calcular o maior comprimento que poderá ser pendurado sem causar rompimento se
for de (a) aço, com tensão de ruptura d de 240kgf/mm2 e (b) alumínio, com tensão de
ruptura de 40 kgf/mm2. O peso específico do aço e alumínio são respectivamente;
8gf/cm3 e 2,7gf/cm3.
4) Um tubo de aço (tensão admissível de escoamento igual a 28kgf/mm2) deve suportar
uma carga de tração de 125tf, com coeficiente de segurança contra o escoamento de
1,8. Sabendo-se que a espessura da parede do tubo é 1/8 (um oitavo) do diâmetro
externo, calcular o diâmetro externo mínimo necessário.
5) Três peças de madeiras são coladas na disposição vista na figura abaixo. Todas têm a
mesma seção transversal e têm 200mm de comprimento na direção perpendicular ao
plano da figura. Para P=10tf, qual a tensão de cisalhamento nas juntas coladas?


6) Uma punção com diâmetro de 20mm abre furos em uma chapa de aço de 5mm de
espessura, exercendo uma força de 12tf. Calcular a tensão média de cisalhamento da
chapa e a tensão média de compressão na punção.

Respostas:
1a)
;
1b)

2a)

2b)

2c)

2d)

2e)

3) a) 30 000 m b) 14 815 m
4) d= 153 mm
5) 0,5 kgf/mm2
6) cisalhamento: 38,2kgf/mm2 e compressão: 38,2 kgf/mm2
