Laje Protendida
Concreto Protendido, o que é
Protensão?
• A protensão é uma tecnologia que é realizada por meio de cabos de
aço de alta resistência, tracionados e ancorados no próprio concreto,
fazendo com que seus esforços trabalhem a compressão. Esse
processo é feito através de cabos e cordoalhas que podem ser
engraxadas ou plastificadas. Com isso, diminui a quantidade de
vigas e proporciona lajes mais esbeltas e que suportam grandes
cargas, é um sistema construtivo seguro devido à inexistência de
fissuras pois o concreto não está submetido a tração, porém um
procedimento caro para pequenas construções. Esse processo é feito
com macacos hidráulicos. O concreto a ser utilizado nesse tipo de
laje deve ser de no mínimo, 25 Mpa.
Curiosidade
O MASP – Museu de
Arte de São Paulo é um
ícone para a engenharia
mundial pois é um
edifício inteiro apoiado
em 4 pilares e 4 sapatas
com um vão livre de 74
metros


VANTAGENS
• Reduz significativamente o peso da estrutura, permite maior
velocidade de execução e consequentemente menores gastos por
atrasos e com a mão de obra e redução de deformações e fissuras
além de aproveita da melhor forma possível toda a seção de concreto
da laje proporcionando equilíbrio das tensões.
DESVANTAGENS
• Encarece a obra quando feito em vãos pequenos. Se houver
mudanças no projeto, terá de ser feito com muito mais detalhes, e
cuidado extremo para a execução, pois qualquer falha pode ser
comprometedora para a estrutura.

• A laje protendida é bastante usada em hospitais, prédios comerciais e
residenciais. As deformações em uma laje protendida são menores do
que no concreto armado, podendo eliminar completamente as
deformações causadas pelo peso próprio, permite também menor
distância de piso a piso por ajudar na diminuição de altura das vigas,
que no caso de um edifício alto, pode resultar na economia de um
pavimento, revestimentos, tubulações e elementos de fachada.


O que compõe a Laje Protendida?
Vigotas Protendidas: São feitas de concreto estrutural, executadas
industrialmente, tendo sua seção formando um “T” invertido, com
sua armadura ativa pré-tensionada.
Elementos de Enchimento: São pré-fabricados com materiais inertes,
maciços ou vazados (material cerâmico ou isopor) que são
intercalados entre as vigotas, com função de reduzir o volume de
concreto e o peso próprio da laje além de servir como fôrma para o
concreto complementar que é a camada que cobre a laje e pode ter de
4 a 5 cm de espessura.

Tipos de Lajes Protendidas
Laje Maciça Protendida: É uma laje com 16 cm de espessura, onde
sua protensão é feita por cordoalhas engraxadas. Na maioria dos
casos é apoiada diretamente nos pilares. Caso em que é preocupante
o esforço de punção e também é feito o uso de capitéis.
Laje Nervurada Protendida;
Laje treliçada Protendida;
Laje Alveolar Protendida;
Laje Steel Deck Protendida.

Resistência à Compressão
 Pré-tensão: O aço é esticado antes de o concreto ser colocado. O
concreto é vertido para dentro de moldes em torno dos tendões para
“descansar”. Quando o concreto atinge a força necessária, as forças
de alongamento são liberadas. Como o aço reage para recuperar o
seu comprimento original, as tensões de tração são convertidas para
uma tensão de compressão no concreto.
Pós-tensão: O aço é esticado após o concreto endurecer. O concreto é
lançado ao redor, mas não entra em contato com o aço não esticado.
Uma vez que o concreto tenha endurecido para a força necessária, os
tendões de aço são esticados e ancorados externamente. Geralmente
é moldado in-loco, para pontes, grandes vigas, lajes, reservatórios,
entre outros.

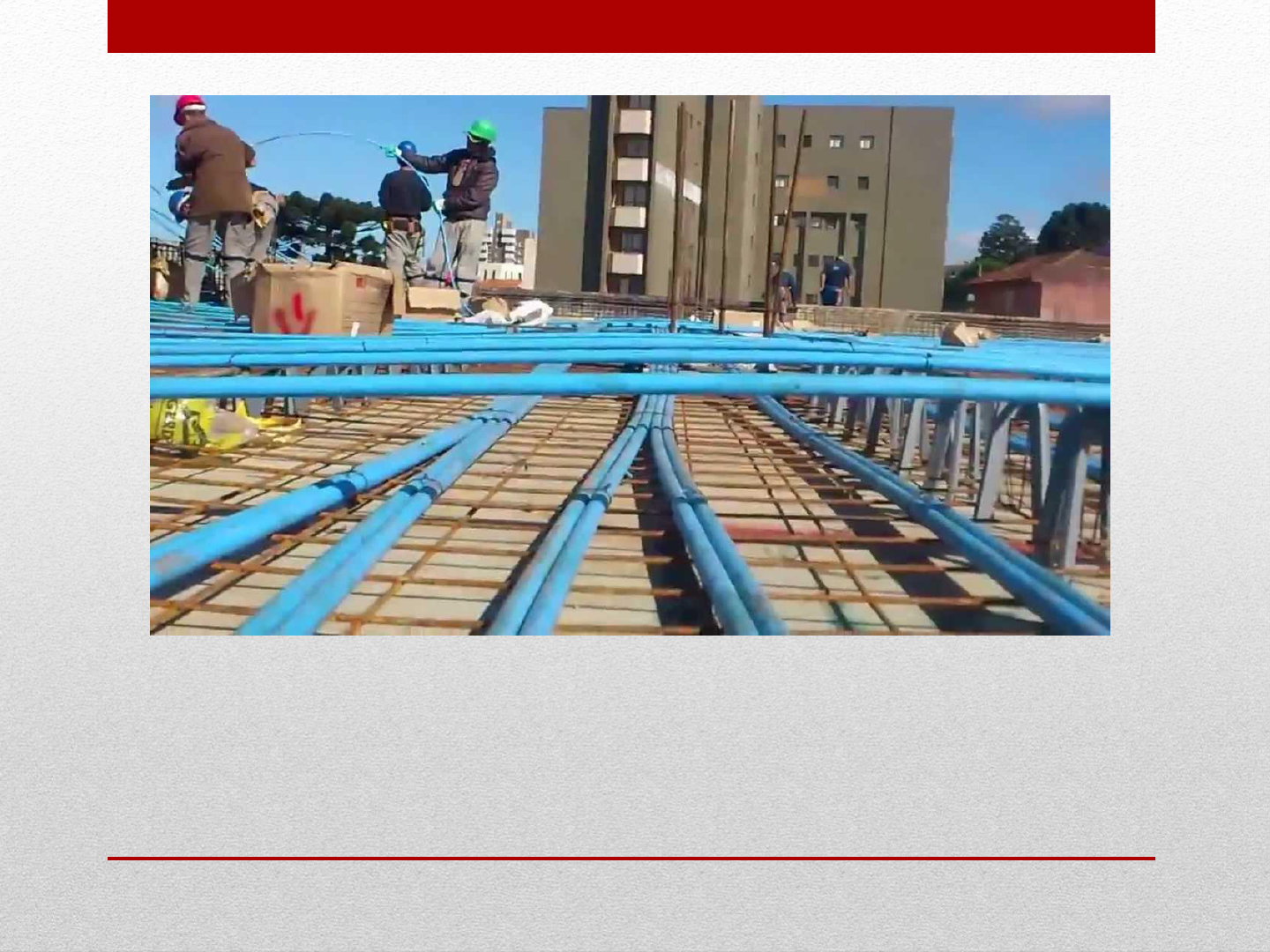

Sistema de Protenção A cordoalha: Chega no canteiro com
graxa protetora
contra a corrosão e
bainha plástica
individual, muito
resistente, cada
cordoalha pesa 0,88
kg/m (Ø 12,7 mm) e
pode variar. O
posicionamento nas
cotas corretas é feito
com o auxílio de
peças de plástico ou
aço (cadeirinhas)

Sistema de Protenção
Aço para Protensão: Aço de
alta resistência que é usado
para protender o concreto,
normalmente cordoalha
formada por 7 fios. É o
elemento do cabo que é
alongado e ancorado para
promover a necessária força
de protensão. Ao ser
tracionado a 15 toneladas,
esse aço se alonga entre 6 e 7
milímetros por metro. Assim
esticado é fixado pelas
ancoragens. Tentando voltar
ao comprimento inicial, ele
comprime o concreto através
das ancoragens.

Alongamento:
Acréscimo de
comprimento do
aço que ocorre sob
aplicação da força
de protensão.
Ancoragem:
Conjunto de peças
mecânicas para
fixar o aço para a
protensão e
transmitir
permanentemente a
força de protensão
ao concreto.


Tipos de Ancoragem
 Ancoragem Ativa/Passiva: Ancoragem da extremidade ativa do cabo
que é usada para tencionar e fixar o aço para protensão.
Ancoragem passiva: Quando a ancoragem fica visível, mas não é
colocado o macaco.
Ancoragem Intermediária: Ancoragem localizada em qualquer ponto
ao longo do comprimento do cabo, que pode ser usada para tencionar
um dado comprimento do cabo sem a necessidade de cortá-lo.
Normalmente usada em intervalos de concretagem para possibilitar a
antecipação da protensão e remoção da fôrma.
Ancoragem Morta: Ancoragem da ponta final do cabo, normalmente
colocada e fixada numa das extremidades do cabo antes de este
chegar ao local da obra; não é usada para aplicar a protensão ao cabo.
