Lista 4
Capítulos 9 e 10 – Bird

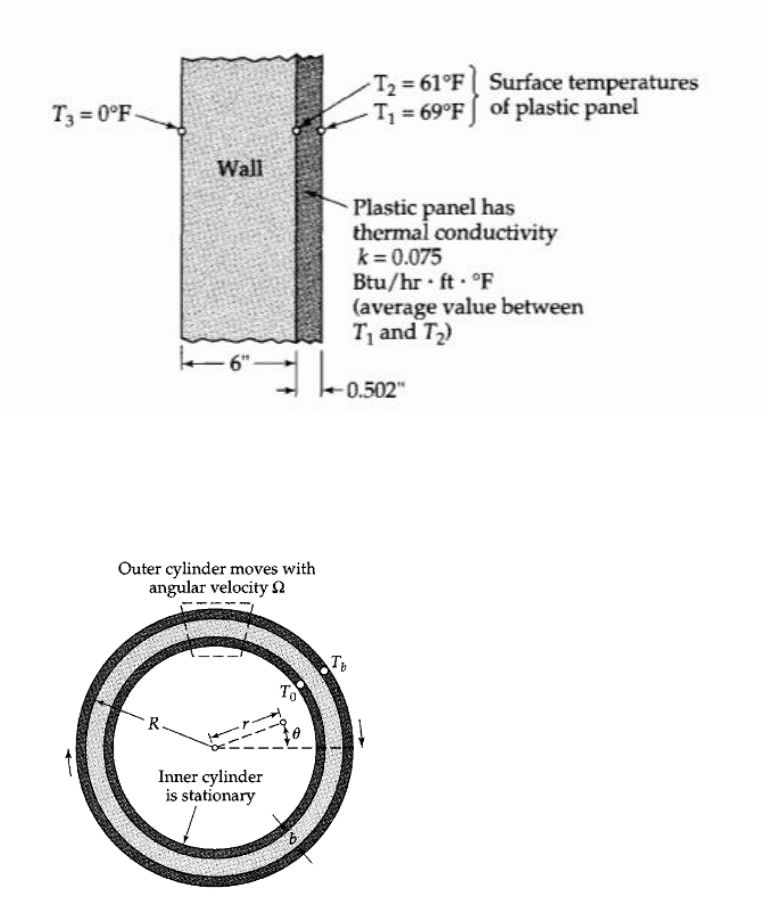

1) O poder isolante de uma pared epode ser medido por meio de um arranjo como
mostrado na figura. Coloca-se um painel plástico contra a parede. No painel montam-
se dois termopares sobre as superfícies do painel. A condutividade térmica e a
espessura do painel são conhecidas. Da medida das temperaturas no regime
permanente mostrada na figura, calcule:
a) O fluxo térmico permanente através da parede (e do painel)
b) A resistência térmica (espessura da parede dividida pela condutividade térmica)
OBS: Resolver no S.I.. k = 0,13 W/mK


2) Determine o perfil da temperatura para o problema de aquecimento viscoso, para as
seguintes condições de contorno: em x=0, T=T0; em x=b, qx=0. (Feito em aula)


3) Reformule o problema da questão 2 (e também discutido na seção 10.4) para um
polímero fundido, cuja viscosidade pode ser adequadamente descrita por um modelo
de lei de potência. Mostre que a distribuição de temperatura é a mesma que

(
𝑇 − 𝑇0
𝑇𝑏 − 𝑇0
) =
1
2
𝐵𝑟
𝑥
𝑏
(1 −
𝑥
𝑏
) +
𝑥
𝑏


, mas com o número de Brinkman dado por,
𝐵𝑟𝑛 = [
𝑚𝑣𝑏
𝑛+1
𝑏𝑛−1𝑘(𝑇𝑏 − 𝑇0)
]

4) Pastas e suspensões muito grossas podem se mover em canais como se fossem um
pistão sólido. Podemos então aproximar a constante v0 em toda seção do escoamento.
Reformule o problema da convecção forçada para escoamento empistonado em um
tubo circular de raio R. Mostre que a distribuição de temperatura análoga à
Θ(𝜀, 𝜁) = 4𝜁 + 𝜀2 −
1
4
𝜀4 −
7
24

é,
Θ(𝜀, 𝜁) = 2𝜁 −
1
2
𝜀2 −
1
4

Em que
𝜁 =
𝑘𝑧
𝜌𝐶�̂�𝑣0𝑅2
 e Θ e 𝜀 são definidos como, Θ =
T−T1
𝑞0𝑅
𝑘
 e 𝜀 =
𝑟
𝑅


5) Um fluido viscoso com propriedades físicas
independentes da temperatura está em
escoamento laminar plenamente
desenvolvido entre duas superfícies planas
separadas pela distância 2B. Para z<0, a
temperatura do fluido é T=T1. Para z>0,
calor é adicionado a um fluxo constante q0
em ambas as paredes. Determine a
distribuição de temperatura T(x,z) para altos
valores de z.
a) Faça um balanço de energia para obter a
equação diferencial T(x,z). Então descarte o
termo de dissipação viscosa e o termo de
condução axial.
b) Reformule o problema em termos das quantidades adimensionais.
Θ =
T−T1
𝑞0𝐵/𝑘
 , 𝜎 = 𝑥/𝐵 e 𝜁 = 𝑘𝑧/𝜌𝐶�̂�𝑣𝑧𝑚𝑎𝑥𝐵
2
c) Obtenha a solução assintótica para altos valores de z.
6) Um fio elétrico de 5 mm de diâmetro e 4,5 m de comprimento apresenta uma queda
de voltagem de 0,6 volt. Determine a temperatura máxima no fio se o ar ambiente
está a 25ºC e o coeficiente de transferência de calor h é 32 W/m²K. Compare as
quedas de temperatura através do fio e do ar em torno do fio.

7) Uma parede de fornalha consiste em três camadas: (i) uma camada de tijolo refratário
ou resistente ao calor, (ii) uma camada de tijolo isolante, e (iii) uma placa de aço com
espessura de 63 cm para proteção mecânica. Calcule a espessura de cada camada de
tijolo para a espessura total mínima se a perda de calor através da parede deve ser de
15700 W/m², supondo que as camadas têm contato térmico excelente. A seguinte
informação está disponível:

 Temperatura máxima permitida Condutividade térmica (W/mK)
Material ºC A 37,7ºC A 1093 ºC
Tijolo refratário 1427 3,12 6,23
Tijolo isolante 1093 1,56 3,12
Aço - 45,17




Ti
jo
lo
 r
e
fr
at
ár
io

Ti
jo
lo
 is
o
la
n
te

Placa de aço
37,7ºC 1371ºC
