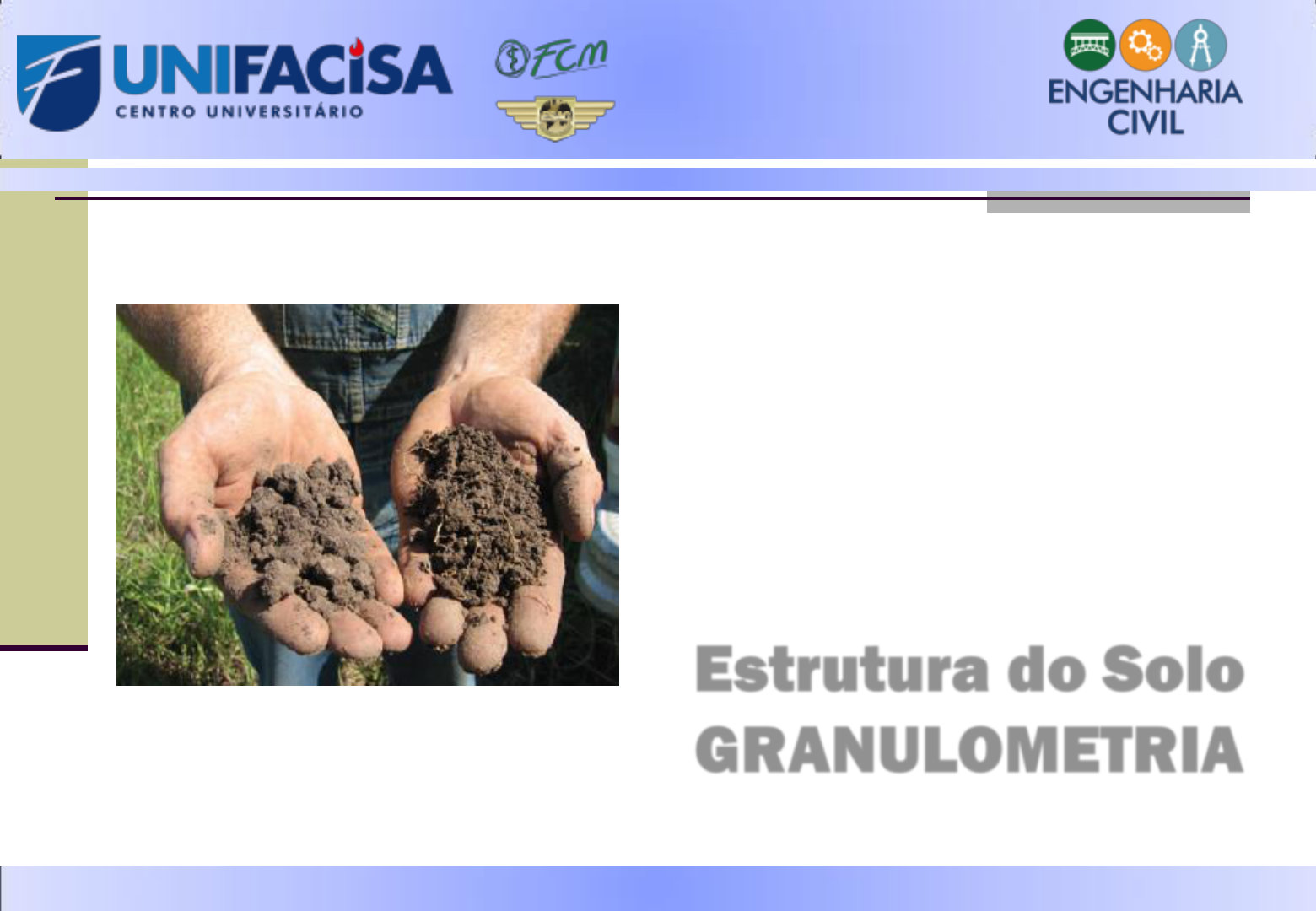

Estrutura do Solo
GRANULOMETRIA
Ano/semestre: 2018.2

Disciplina: Mecânica dos Solos I

Curso: Engenharia Civil

Professora: Roberta Costa Meira Quirino
ESTRUTURA DOS SOLOS


 O solo é um conjunto de partículas dispostas de forma
organizada, seguindo ação de forças naturais.

 Define-se como Estrutura, o arranjo das partículas que compõem
o solo. A estrutura do solo influencia o seu comportamento como
material de engenharia.
 Nos solos grossos
(areias e pedregulhos) a
massa de cada partícula é
grande, não há forças
elétricas entre elas, a
gravidade é o principal
fator agindo na formação
de sua estrutura.
Mecânica dos Solos
ESTRUTURA DOS SOLOS


 Do ponto de vista da engenharia o comportamento mecânico
e hidráulico de um solo, fica definido principalmente por duas
características: COMPACIDADE E ORIENTAÇÃO DAS
PARTÍCULAS.
 A orientação das partículas produz, como efeito principal,
diferentes permeabilidades do solo, conforme o fluxo seja normal
ou paralelo à direção de deposição do material.
Mecânica dos Solos
ESTRUTURA DOS SOLOS


 Nos solos finos (siltes e argilas), a massa de cada partícula
é muito pequena, quando comparada com as forças
intermoleculares existentes. A existência dessas forças de atração
faz com que nos solos finos, as partículas não se depositem
individualmente, mas sim em grupos, originando estruturas dos
tipos:
 Alveolar (favo de abelha)
Atração molecular – solos finos
 Floculenta
Dispõem-se em arcos através das forças elétricas
 Esqueleto
Compostos por grãos finos e grossos - esqueleto
Mecânica dos Solos
FORMA DOS GRÃOS
 Nos solos grossos a forma característica é a EQUIDIMENSIONAL, em
função da ação dos agentes mecânicos desintegradores. Raramente
corresponde à partículas que tenham sofrido ataque químico.

 A forma equidimensional divide-se em ANGULAR e ARREDONDADA.

 As formas angulares são típicas das areias residuais e areias
vulcânicas. As formas arredondadas são freqüentes nas areias de rios e
algumas formações de praias (areias eólicas).
ESTRUTURA DOS SOLOS


Partículas
arredondadas
– menor atrito
Partículas
angulares –
maior atrito
Mecânica dos Solos
TAMANHO DAS PARTÍCULAS
 Os solos são formados por partículas de diferentes tamanhos, em
proporções variadas. O tamanho relativo dos grãos que formam a fase
sólida dos solos é chamado TEXTURA. A medida da textura é feita pela
análise granulométrica.
 De acordo com a textura os solos são classificados como GROSSOS
E FINOS. São solos grossos os Pedregulhos e as Areias, e são solos
finos, os Siltes e as Argilas.
Escala Granulométrica:( ABNT 6502/95)
Argila silte areia pedregulho
0,002 mm 0,06 mm 2,0 mm 60 mm
ESTRUTURA DOS SOLOS


Mecânica dos Solos
ALGUMAS RELAÇÕES DIMENSIONAIS ENTRE PARTÍCULAS


 Areia
F = 2 mm

A=4pR2=0,126 cm2

V=4/3pR3=0,00419 cm3

m=0,00419.2,65=0,0111 g
 Argila

F = 0,002 mm (argila)

A=4pR2=1,26.10-7 cm2

V=4/3pR3=4,19.10-12 cm3

m=4,19.10-12.2,65=1,11.10-11 g
Mecânica dos Solos
IDENTIFICAÇÃO VISUAL E TÁTIL DOS SOLOS
Muitas vezes em campo temos a necessidade de uma identificação
prévia do solo, sem que o uso do aparato de laboratório esteja
disponível.

Esta classificação primária é extremamente importante na definição
(ou escolha) de ensaios de laboratório mais elaborados e pode ser
obtida a partir de alguns testes feitos rapidamente em uma amostra de
solo.

No processo de identificação tátil visual de um solo utilizam-se
freqüentemente os seguintes procedimentos (vide NBR 7250):
Mecânica dos Solos
IDENTIFICAÇÃO VISUAL E TÁTIL DOS SOLOS
• Tato: Esfrega-se uma porção do solo na mão. As areias são ásperas; as
argilas parecem com um pó quando secas e com sabão quando úmidas.

• Plasticidade: Moldar bolinhas ou cilindros de solo úmido. As argilas são
moldáveis enquanto as areias e siltes não são moldáveis.

• Resistência do solo seco: As argilas são resistentes a pressão dos dedos
enquanto os siltes e areias não são.

• Dispersão em água: Misturar uma porção de solo seco com água em uma
proveta, agitando-a. As areias depositam-se rapidamente, enquanto que as
argilas turvam a suspensão e demoram para sedimentar.

• Impregnação: Esfregar uma pequena quantidade de solo úmido na palma de
uma das mãos. Colocar a mão embaixo de uma torneira aberta e observar a
facilidade com que a palma da mão fica limpa. Solos finos se impregnam e não
saem da mão com facilidade.
Mecânica dos Solos
 APLICAÇÕES NA ENGENHARIA

 Auxilia a “sentir” a textura do solo (que solo é esse) e também
será empregada na classificação de solos.
 Pode ser usada para definir a faixa granulométrica especificada
para filtro de um dreno.
 Pode ser um critério de seleção de materiais de enchimento e
aterros de barragens, materiais para sub-base e base de
pavimentos e agregados para concreto e misturas asfálticas.
A distribuição granulométrica é mais importante para os solos granulares.
Mecânica dos Solos
Mecânica dos Solos
Mecânica dos Solos
Mecânica dos Solos
d10 d30 d60
Mecânica dos Solos
Mecânica dos Solos
Mecânica dos Solos
 A distribuição granulométrica do solo é obtida através da análise do
material por dois processos:

 Método do Peneiramento - realizado para partículas com diâmetros equivalentes
superiores a 0,074mm (peneira nº200)

 Método da Sedimentação - procedimento válido para partículas com diâmetros
equivalentes inferiores a 0,2mm.

OBS: O ensaio de peneiramento não é realizado para partículas com diâmetros
inferiores a 0,074mm pela dificuldade em se confeccionar peneiras com aberturas
de malha desta ordem de grandeza. Embora existindo no mercado, a peneira 400
(com abertura de malha de 0,045mm) não é regularmente utilizada no ensaio de
peneiramento, por ser facilmente danificada e de custo elevado.
DISTRIBUIÇÃO GRANULOMÉTRICA
Mecânica dos Solos
DISTRIBUIÇÃO GRANULOMÉTRICA
Método do Peneiramento

 Procedimento feito com o auxílio de
peneiras de malhas metálicas, quadradas. É
utilizado para solos com diâmetros de partículas
maiores que 0,075 mm. Esta limitação é física,
função do material usado na fabricação da peneira.
Mecânica dos Solos
DISTRIBUIÇÃO GRANULOMÉTRICA (NBR 7181)
Mecânica dos Solos
DISTRIBUIÇÃO GRANULOMÉTRICA
Mecânica dos Solos
DISTRIBUIÇÃO GRANULOMÉTRICA
Somatório das massas
Eixo X Eixo Y
Mecânica dos Solos
DISTRIBUIÇÃO GRANULOMÉTRICA
Mecânica dos Solos
DISTRIBUIÇÃO GRANULOMÉTRICA
Mecânica dos Solos
MÉTODO DA SEDIMENTAÇÃO

 Ensaio realizado com o auxílio do densímetro baseado na lei de Stokes que
estabelece:

 “Supondo uma esfera caindo através de uma massa líquida de extensão infinita, após
os primeiros instantes da queda, a esfera atinge uma velocidade constante, que é
função do quadrado do diâmetro da esfera”.
 Relaciona o diâmetro equivalente das partículas (D) com a velocidade de
sedimentação (v) em meio líquido de viscosidade (μ) e peso específico ()
conhecidos.
2.
.18
Dws





Mecânica dos Solos
MÉTODO DA SEDIMENTAÇÃO
Como funciona o densímetro?

O instrumento mede a densidade dos líquidos, ou seja, a massa dividida pelo volume.
Trata-se de um tubo de vidro com uma certa quantidade de chumbo na base. Na parte de cimado tubo há uma escala desenhada. Ao mergulhar o densímetro no líquido, ele afunda até
deslocar um volume de fluido cujo peso se iguale ao dele. A superfície do líquido indica a
densidade".
Mecânica dos Solos
Mecânica dos Solos
Mecânica dos Solos
Mecânica dos Solos
Mecânica dos Solos
Mecânica dos Solos
Determine a porcentagem passante em cada peneira e construa a curva
granulométrica para o Ensaio 1.
Após verificar a distribuição granulométrica para o Ensaio 2, obtenha sua
classificação quanto a uniformidade e também sua graduação (bem ou mal
graduado).
