1
Gabarito da Lista de Exercícios Nº 4
1. C
2.

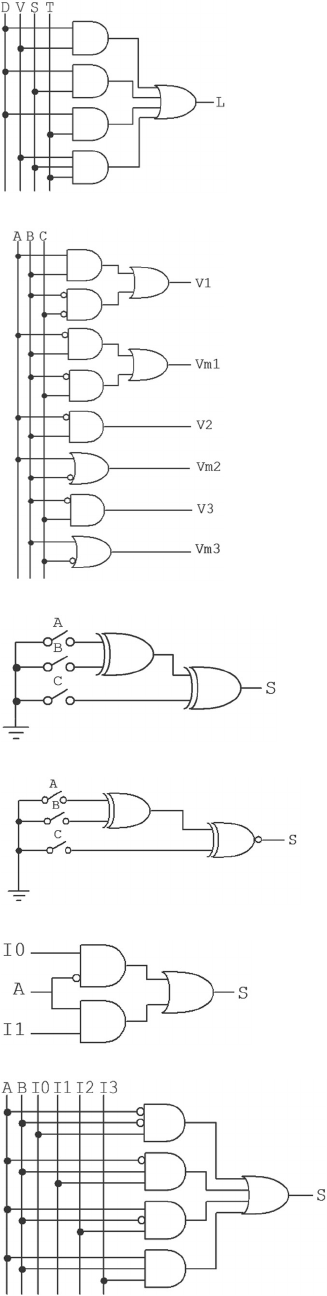

3.

V1 = AB + B’C’
Vm1 = A’B + B’C
V2 = A’B
Vm2 = A + B’
V3 = B’C
Vm3 = B + C’

4.

5.

6.

7.

 2
8.
Sensores:
A  Nível mínimo de T1
B  Nível mínimo de T2
C  Nível máximo de T2
D  Nível máximo de T3
9. A bomba B1 será ligada quando houver líquido em A (sensor T1) e não houver em C (sensor
de nível máximo de T2), pois B1 = AC. A bomba B2 será ligada quando houver líquido em B
(sensor T2) e não houver em D (sensor de nível máximo de T3), pois B2 = BD.
10.
Sensores:
Ic – botão de cima
Ib – botão de baixo
A – sensor de nível máximo
B – sensor de nível colocado na metade do tanque
Eve – eletroválvula de entrada
Evs – eletroválvula de saída

11. A eletroválvula de entrada (Eve) será ligada quando o botão de cima for acionando e não
houver líquido no sensor A (nível máximo) ou quando o botão de baixo for acionado e não houver
líquido no sensor B (meio do tanque), pois Eve = I1A + I2B. A eletroválvula de saída (Evs) será
ligada quando ambos os botões forem desacionados, pois Evs = I1I2.

12. VX VT W 
13. 101611016221C .T.TG .TT.G.A  GG

14. D
15.
a)
A B C Z
0 0 0 0
0 0 1 X
0 1 0 0
0 1 1 1
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 1

b)


16.
