RESMAT - 3º semestre/UNIP (arquitetura e urbanismo)

Prévia do material em texto

1 – Tomando as três equações de equilíbrio da estática para um sistema estrutural plano, podemos afirmar
que:
Estruturas hipostáticas: nestas estruturas faltam vínculos para que esteja em equilíbrio, o número de equações
de equilíbrio é menor do que o número de equações da estática.

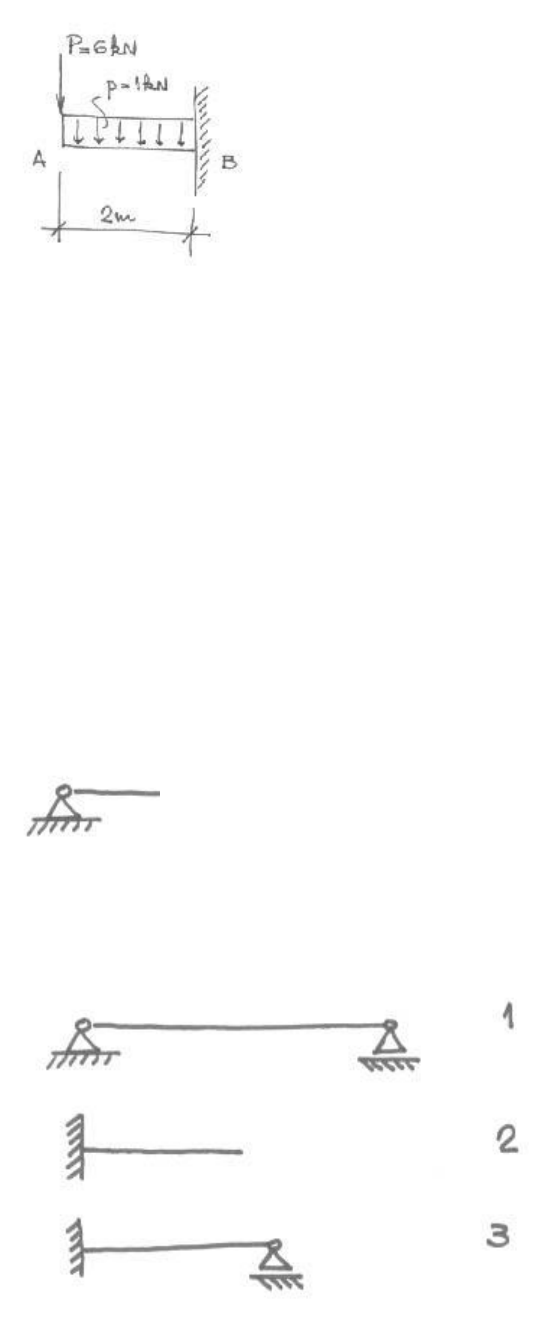

2 – Na estrutura esquematizada abaixo, pode-se afirmar que:

A reação vertical em B é de 8 kN.

3 – Quando se analisa o tipo de apoio de uma estrutura, pode-se afirmar que o engastamento é um vínculo
que:
Não permite a rotação, nem o deslocamento na vertical e na horizontal.

4 – Assinale a resposta correta:
Se o número de vínculos em uma estrutura é superior ao mínimo necessário para que a mesma se mantenha
equilibrada, a estrutura é denominada hiperestática.

5 – Para que uma estrutura esteja em equilíbrio, é necessário que:
Além das somatórias das cargas verticais e horizontais precisarem estar em equilíbrio com as reações verticais
e horizontais dos apoios, os momentos provocados pelas cargas em relação a um pólo devem estar
equilibrados com os momentos provocados pelas reações em relação ao mesmo pólo.

6 – O esquema abaixo indica um apoio do tipo:

Articulado, com rotação livre e deslocamento fixo na vertical e na horizontal.

7 – Em relação às estruturas esquematizadas abaixo, pode-se afirmar que:

As estruturas 1 e 2 são isostáticas e a 3 é hiperestática.

8 – Na estrutura esquematizada ao lado, pode-se afirmar que, para um valor genérico de P:

O valor da força cortante é constante ao longo da barra AB.

9 – Na estrutura esquematizada ao lado, se a carga P está aplicada no ponto A, na extremidade da barra A, e
supondo que o tamanho da barra AB possa ser alterado, pode-se afirmar em relação à reação vertical no
ponto B:

O valor da reação de apoio em B não se altera com a variação do tamanho da barra AB.

10 – Na estrutura esquematizada ao lado, pode-se afirmar que, para um valor genérico de P:

Os diagramas de momentos fletores e forças cortantes no trecho AC apresentam valores nulos.

11 – Na estrutura da figura abaixo:

O valor do momento fletor na barra AB cresce de forma parabólica de B para A.


12 – Na estrutura da figura abaixo, se:
P = 10 kN
P = 5 Kn
L = 4 m

O valor da reação vertical no engastamento será:

30 kN.

13 – Indicar qual o esquema do diagrama de momentos fletores na barra da estrutura abaixo:



14 – Na estrutura esquematizada, com
P = 20 kN
P = 5 kN / m, temos as seguintes reações de apoio:

Rva = 21,7 kN e Rvb = 28,3 kN

15 – Na estrutura da figura ao lado, o valor do momento fletor no engastamento é:

150 kNm
16 – Na estrutura abaixo, sabendo que p = 4tf/m e L = 9m, o valor do momento fletor máximo no vão é:

40,5 tfm

17 - Para a análise das possibilidades de movimento de uma estrutura quando submetida a quaisquer
condições de carregamento, deve-se verificar em que direções os nós que ligam a estrutura permitem
movimento. Esses nós são denominados vínculos, que podem permitir movimentos relativos entre os
elementos por eles unidos. Sua representação é utilizada quando fazemos a análise de esforços segundo um
esquema físico do seu funcionamento teórico.
O vínculo abaixo esquematizado:

Mostra um apoio articulado móvel, representado pela figura C.

18 – Quando uma estrutura não tem condições de permanecer em equilíbrio, podemos classificá-la como:
Estrutura Hipostática

19 – Sob o ponto de vista de equilíbrio, a estrutura esquematizada abaixo como:

Hipostática

20 – Na estrutura esquematizada abaixo, uma barra AB está sujeita a uma carga concentrada P. Podemos
afirmar que:


É uma estrutura isostática, engastada em A e livre em B.

21 – Na estrutura esquematizada abaixo, a barra AC está sujeita a duas cargas concentradas P1 e P2, sendo
desprezado o seu peso próprio. Nessas condições de esquema estático, para a determinação da reação de
apoio total vertical, pode-se afirmar que:

A reação vertical em A é igual à soma de P1 com P2.

22 – Na estrutura esquematizada abaixo, uma viga bi-apoiada está sujeita ao carregamento abaixo. Nesse
caso, pode-se afirmar que:

A reação vertical em A é sempre maior que em B.

23 – Na estrutura esquematizada abaixo, pode-se afirmar que:

A reação vertical no ponto C é igual a (P.a) e o momento de engastamento em C é igual a (P.a).

24 – Na estrutura esquematizada abaixo, o momento de engastamento é igual a:

100 tfm

25 - A barra da figura abaixo está bi-apoiada nas extremidades A e B. Seu peso próprio pode ser desprezado.
Essa barra suporta uma carga concentrada P, cujo valor é 800 N, ou 80 kgf.
Os valores de l1 e l2 são, respectivamente, 4m e 6m. Nessas condições, as reações verticais de apoio nos
pontos A e B são, respectivamente:


480 kN e 320 kN

26 - Considere a barra bi-apoiada vencendo um vão de 10 metros. Essa viga está sujeita a uma carga vertical
concentrada, cujo valor é 20 kN, ou seja, 2 tf.
Sabendo que a carga está aplicada a 4m do apoio esquerdo A, os valores das reações verticais nos apoios A e
B, resultam nos seguintes valores:

RvA = 12 Kn, RvB = 8kN

27 – Para a barra esquematizada abaixo, o valor do momento de engastamento é:

100 tfm

28 – O valor do momento de engastamente a vida abaixo esquematizada é:

156 tfm








29 – As reações verticais nos apoios para a estrutura abaixo esquematizada, nos apoios à esquerda (A) e à
direita (B), são:

28 tf e 23 tf

30 – As reações verticais nos apoios à esquerda e à direita para a estrutura abaixo esquematizada são,
respectivamente:

61,7 tf e 78,3 tf

31 – Os valores da reação vertical e do momento fletor de engastamento para a estrutura da figura abaixo
são, respectivamente:

24 tf e 113,5 tfm

32 – A viga da figura abaixo é feita de um material cujo peso específico é 25 kN/m³. Sua seção transversal
mede 20cm x 50cm. Essa viga, como mostra a figura, está bi-apoiada e vence um vão de 5,20m, e recebe
uma carga uniformemente distribuída ao longo de sua extensão, cujo valor é de 20 kN/m.

Para o estudo dos esforços aplicados na viga e suas reações de apoio, deve-se considerar que o peso próprio
da viga deve ser somado à carga aplicada, provocando assim uma carga total distribuída aplicada ao longo
de sua extensão. Assim sendo, o valor da reação vertical nos apoios A e B é igual, uma vez que a estrutura é
simétrica, assim como o carregamentp aplicado sobre ela. O valor dessa reação é:
58,5 kN

33 – A vida da figura abaixo está em balanço e recebe uma carga concentrada em sua extremidade, de 10
kN. Essa viga possui seção transversal etangular e é feita de um material cujo peso específico é 19 kN/³.
Considerando o peso próprio da vida, pode-se afirmar que os valores da reação vertical e do momento no
engastamento são, respectivamente:
Dados: a= 30cm; b=70cm; l=2,70m

20,77 Kn e 41,54 kNm

34 – A figura abaixo, cujas medidas estão em centímetros, mostra uma viga bi-apoiada nos pilares P1 e P2,
que recebe uma parede de alvenaria de 15cm de altura e 3m de altura em toda a sua extensão. Essa viga é
feita de um material cujo peso especifico é 20 kN/m³, e sua seção transversal mede 15cm x 50cm.
Para a análise estrutural, pode-se considerar que o vão teórico como sendo a distância entre os eixos dos
pilares, ou seja, o vão teórico é de 654 cm.
Sabendo-se que o peso específico do tijolo maciço é de 18 kN/m³, conforme a NBR-6120, pode-se afirmar
que os valores das reações verticais de apoio em P1 e P2 vale:

30,96 kN

35 – Considere uma estrutura em balanço sujeita a duas situaçõesdiferentes de carregamento:
Uma, Situação 1, com uma carga concentrada aplicada na extremidade do balanço;
Outra, Situação 2, com a mesma carga aplicada a uma distância de 2/3 do engastamento.
Em ambas as situações o peso próprio da barra é desprezado.
Pergunta-se:
a- Em qual dos casos a reação vertical de apoio no engastamento é maior?
b- Em qual dos casos o momento de engastamento é maior?


a) Nas duas situações a reação é a mesma
b) Situação 1

36 – Na estrutura esquematizada abaixo, podemos afirmar que o momento fletor máximo na barra AB:


É positivo, ocorre no meio do vão, e o diagrama de fletores é uma parábola.

37 – Na estrutura esquematizada abaixo, pode-se afirmar que:

A força cortante na barra cresce de A para B, e seu valor em B é de 8 kN.

38 – Na estrutura esquematizada abaixo, o valor do momento fletor MA no engastamento é igual a:

96 kNm

39 – Para uma viga em balanço com o esquema de cargas apresentado, o respectivo diagrama de momento
fletores é:




40 – Na estrutura abaixo, o valor do momento máximo na barra AB é:

90 kNm
