Torque – Avançada


Professor Neto
Professor Allan Borçari
1

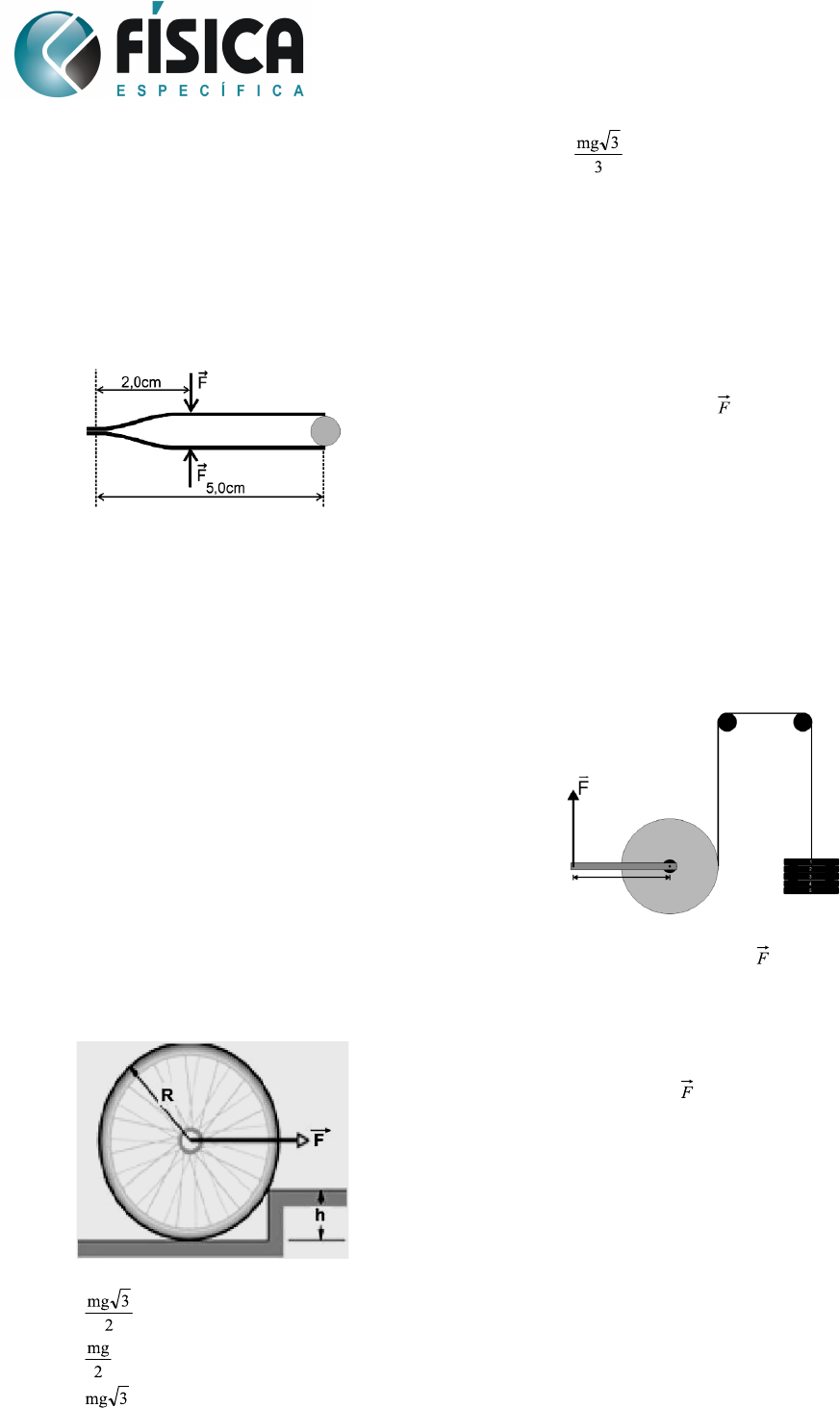

Questão 01 - (ACAFE SC/2012)

Um instrumento utilizado com
frequência no ambiente ambulatorial é
uma pinça. Considere a situação em que
se aplica simultaneamente uma força F
de módulo 10 N como se indica na
figura a seguir.



O módulo da força, em newtons, que
cada braço exerce sobre o objeto
colocado entre eles é:

a) 15
b) 8
c) 10
d) 4

Questão 02 - (UPE/2012)

A figura abaixo ilustra uma roda de raio
R e massa m. Qual é o módulo da força
horizontal F, necessária para erguer a
roda sobre um degrau de altura h = R/2,
quando aplicada no seu eixo?

Considere a aceleração da gravidade g.



a)
b)
c)
d) mg
e)

Questão 03 - (UFSC/2012)

A figura abaixo representa de maneira
esquemática um equipamento para
exercícios físicos, encontrado
praticamente em qualquer academia de
musculação. A proposta do equipamento
é aplicar uma força na extremidade do
braço de alavanca, fixo ao disco
metálico, fazendo-o girar. Na
extremidade do disco se encontra fixado
um cabo de aço que se conecta, através
de duas polias fixas, a 5 barras de ferro
de 5,0 kg cada uma. O disco do
equipamento possui um raio de 0,50 m e
o braço de alavanca possui 1,0 m de
comprimento. Despreze a massa do
disco metálico e qualquer tipo de atrito.



Supondo que a força seja aplicada
perpendicularmente ao braço de
alavanca, assinale a(s) proposição(ões)
CORRETA(S).

01. A força mínima necessária,
aplicada no braço de alavanca para
manter suspensas as 5 barras de
ferro, é de 125,0 N.
02. Se as barras de ferro se movem para
cima com velocidade constante de
2,0 m/s, significa que o disco do
equipamento gira com velocidade
angular de 4,0 rad/s, enquanto que a
extremidade do braço de alavanca se
move com uma velocidade de 4,0
m/s.
04. Uma força de 250,0 N aplicada no
braço de alavanca fará com que as 5
































































































Torque – Avançada


Professor Neto
Professor Allan Borçari
2
barras de ferro possuam uma
aceleração de 2,0 m/s2.
08. O braço de alavanca com o disco
metálico em questão é um exemplo
de máquina simples (alavanca) do
tipo interfixa.
16. O ângulo entre a força aplicada e
o braço de alavanca não altera o
valor da força aplicada às barras de
ferro.


Questão 04 - (UERJ/2011)

Uma prancha homogênea de
comprimento igual a 5,0 m e massa igual
a 10,0 kg encontra-se apoiada nos pontos
A e B, distantes 2,0 m entre si e
equidistantes do ponto médio da
prancha.
Sobre a prancha estão duas pessoas, cada
uma delas com massa igual a 50 kg.
Observe a ilustração:



Admita que uma dessas pessoas
permaneça sobre o ponto médio da
prancha.
Nessas condições, calcule a distância
máxima, em metros, que pode separar as
duas pessoas sobre a prancha, mantendo
o equilíbrio.

Questão 05 - (UPE/2011)

A figura abaixo mostra uma barra
homogênea de peso 10 N e de
comprimento 10 m que está apoiada
sobre um suporte distante de 3,0 m da
sua extremidade esquerda.



Pendura-se um bloco de massa m = 2,0
kg na extremidade esquerda da barra e
coloca-se um bloco de massa M = 4,0 kg
sobre a barra do lado direito ao suporte.
O valor de D, para que a barra esteja em
equilíbrio, em metros, vale

Dado: considere a aceleração da
gravidade g = 10 m/s2.

a) 4,5
b) 5,0
c) 5,5
d) 6,0
e) 6,5


Questão 06 - (UNIFICADO RJ/2011)

Uma barra homogênea, com peso igual a
18 newtons e 12 metros de comprimento
está suspensa na horizontal, em repouso,
por 2 fios verticais que estão presos às
suas exremidades A e B, conforme a
ilustração a seguir.



Uma esfera com peso igual a 2 newtons
está pendurada a uma distância x da
extremidade A. Seja FB a tração exercida
pelo fio sobre a extremidade B. A função
que associa FB à distância x (0 ≤ x ≤ 12)
é uma função de 1º grau, cujo
coeficiente angular vale

































































































Torque – Avançada


Professor Neto
Professor Allan Borçari
3
a) 1/10
b) 1/6
c) 1/5
d) 1/4
e) 1/3

Questão 07 - (IME RJ/2011)



A figura acima apresenta um perfil
metálico AB, com dimensões
AC = 0,20 m e CB = 0,18 m, apoiado em
C por meio de um pino sem atrito.
Admitindo-se desprezível o peso do
perfil AB, o valor da força vertical F, em
newtons, para que o sistema fique em
equilíbrio na situação da figura é:

Dados:

• sen(15º) = 0,26
• cos(15º) = 0,97

a) 242,5
b) 232,5
c) 222,5
d) 212,5
e) 210,5


Questão 08 - (UEL PR/2011)

Um toldo de calçada é fixado a uma
parede nos pontos A, A', B e B'.

Em cada ponto A e A' existe uma rótula
que permite ao toldo girar para cima. Em
cada ponto B e B', existe um parafuso
que fixa o toldo à parede de tal forma
que este não possa girar. Num dia
chuvoso, um forte vento faz com que as
linhas de corrente de ar passem pelo
toldo, como apresentado na figura
abaixo. Em 1, a velocidade do ar é de
22m/s e, em 2, ela é de 14m/s.



Sabendo-se que a área do toldo é de
2,5m2, que a força que prende o toldo à
parede no ponto B é de 1,0N e que a
densidade do ar é de 10–2kg/m3,
considere as afirmativas a seguir.

I. O toldo irá girar para cima.
II. O torque gerado pelo vento será
maior que o torque gerado pela
força em B e B'.
III. O toldo permanecerá preso à parede
em A, A', B e B'.
IV. O torque gerado pelo vento será
menor que o torque gerado pela
força em B e B'.

Assinale a alternativa correta.

a) Somente as afirmativas I e II são
corretas.
b) Somente as afirmativas I e IV são
corretas.
c) Somente as afirmativas III e IV são
corretas.
d) Somente as afirmativas I, II e III são
corretas.
































































































Torque – Avançada


Professor Neto
Professor Allan Borçari
4
e) Somente as afirmativas II, III e IV
são corretas.

Questão 09 - (UFRJ/2011)

Um portão retangular de massa igual a
50kg tem 2,50m de comprimento, 1,45m
de altura e está preso a duas dobradiças
A e B. O vértice da dobradiça A dista
0,10m do topo do portão, e o vértice da
dobradiça B, 0,10m da base, como
indica a figura a seguir.



Suponha que o sistema esteja em
repouso, que o peso do portão esteja
aplicadoem seu centro geométrico e que
a aceleração g da gravidade local seja
10m/s2.

a) Calcule o módulo da força resultante
exercida pelas duas dobradiças
sobre o portão.
b) Calcule o módulo da componente
horizontal da força exercida pela
dobradiça A sobre o portão e
determine seu sentido.

Questão 10 - (UNICAMP SP/2011)

O homem tem criado diversas
ferramentas especializadas, sendo que
para a execução de quase todas as suas
tarefas há uma ferramenta própria.

a) Uma das tarefas enfrentadas
usualmente é a de levantar massas
cujo peso excede as nossas forças.
Uma ferramenta usada em alguns
desses casos é o guincho girafa,
representado na figura abaixo.
 Um braço móvel é movido por um
pistão e gira em torno do ponto O
para levantar uma massa M. Na
situação da figura, o braço encontra-
se na posição horizontal, sendo D =
2,4m e d = 0,6m. Calcule o módulo
da força exercida pelo pistão para
equilibrar uma massa M = 430kg.
 Despreze o peso do braço. Dados:
cos30° = 0,86 e sen30° = 0,50.



b) Ferramentas de corte são largamente
usadas nas mais diferentes situações
como, por exemplo, no preparo dos
alimentos, em intervenções
cirúrgicas, em trabalhos com metais
e em madeira. Uma dessas
ferramentas é o formão, ilustrado na
figura ao lado, que é usado para
entalhar madeira. A área da
extremidade cortante do formão que
tem contato com a madeira é
detalhada com linhas diagonais na
figura, sobre uma escala graduada.
Sabendo que o módulo da força
exercida por um martelo ao golpear
a base do cabo do formão é F =
4,5N, calcule a pressão exercida na
madeira.



Questão 11 - (FUVEST SP/2011)

































































































Torque – Avançada


Professor Neto
Professor Allan Borçari
5
Para manter-se equilibrado em um
tronco de árvore vertical, um pica-pau
agarra-se pelos pés, puxando-se contra o
tronco, e apoia sobre ele sua cauda,
constituída de penas muito rígidas,
conforme figura abaixo. No esquema
impresso na folha de respostas estão
indicadas as direções das forças nos pés
(T) e na cauda (C) do pica-pau ─ que
passam pelo seu centro de massa (CM)
─ e a distância da extremidade da cauda
ao CM do pica-pau, que tem 1 N de peso
(P).



a) Calcule os momentos da forças P e
C em relação ao ponto O indicado
no esquema abaixo.

b) Escreva a expressão para o
momento da força T em relação ao
ponto O e determine o módulo dessa
força.
c) Determine o módulo da força C na
cauda do pica-pau.




Gabarito: 01. D 02. C
 03. 11 04. 2,2m
 05. D 06. B 07. A
 08. A
 09. a) FA + FB = 500N
b) Para calcular o módulo FAh da força
horizontal , usamos o fato de que é
nulo o torque das forças relativo ao
ponto B. Para que isso ocorra, a
componente horizontal de deve
apontar para a esquerda e satisfazer a
relação FAh×1,25 – 500×1,25=0, donde
FAh = 500N.
10. a) F = 20000N
 b) p = 7,5 ⋅ 105Pa

11. a) MP = 8N ⋅ cm
 MC = 0
 b) MT = –T ⋅ bT
 MT = – 16T
 Na situação de equilíbrio, ∑M = 0 e
∑ = 0, logo:
∑M = 0
MT + MP + MC = 0
–16T + 8 + 0 = 0
T = 0,5 N
 c) C ≅ 0,87 N
