Roteiro 3 – Estudo dos movimentos utilizando o trilho de ar


UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ - UTFPR
CÂMPUS GUARAPUAVA

Avenida Professora Laura Pacheco Bastos, 800 - Bairro Industrial - 85053-510 –
Guarapuava – PR - Brasil


Introdução
No experimento feito em laboratório analisamos
o movimento retilíneo de um corpo em uma
superfície sem atrito. Para isso foi utilizado um
trilho de ar, aparelho que possui na sua superfície
diversos furos, por onde saem jatos de ar fazendo
com que o corpo deslize sobre o trilho sem atrito.
Procedimento Experimental
 Nesse experimento foi necessário a utilização
de alguns materiais. Foram eles: trilho de ar,
cronometro digital com disparador eletrônico, trena,
sensores fotoelétricos, carrinho (corpo), compressor
de ar, mangueira flexível e uma corda com um peso
fixado.
 Após realizada a configuração, no cronometro
digital, exigida para o movimento desejado, o corpo
é colocado em posição inicial. Feita essa etapa o
corpo é liberado assumindo o movimento atribuído
no disparador eletrônico. Esse corpo passa por dois
sensores fotoelétricos onde o tempo será marcado.
Com a trena é medida a distância entre os dois
sensores.
Foram feitos dois experimentos distintos, no
primeiro foi um movimento retilíneo uniforme
(MRU) e, no segundo, um movimento retilíneo
uniformemente variado (MRUV).
No experimento realizado para MRU o peso foi
retirado logo após o corpo entrar em movimento,
fazendo com que não tivesse aceleração no
intervalo. Já no MRUV o peso é considerado em
todo o movimento, assumindo assim o valor da
aceleração.
Os experimentos foram divididos em 5 etapas.
A cada etapa aumentava a distância entre os
sensores. Para não ser tendencioso foram feitas 5
medições por etapa, totalizando 25 medições por
experimento.
Discussões e Resultados
Sabemos que em um movimento temos o
deslocamento e o tempo gasto nesse movimento,
com isso podemos achar diversas grandezas. Com
base em fórmulas que estudamos anteriormente
obtivemos algumas dessas grandezas.
Vejamos quais foram os resultados obtidos e os
métodos usados para encontra-los:

1° Experimento (MRU)

A partir desse experimento obtivemos os
intervalos de tempo nas diferentes etapas. Através
da fórmula da média aritmética simples
encontramos o tempo médio em cada intervalo.
Segue na tabela abaixo os resultados:



(Tabela 1 – Tempo para cada intervalo)

Através da Tabela 1 obtivemos o gráfico abaixo:


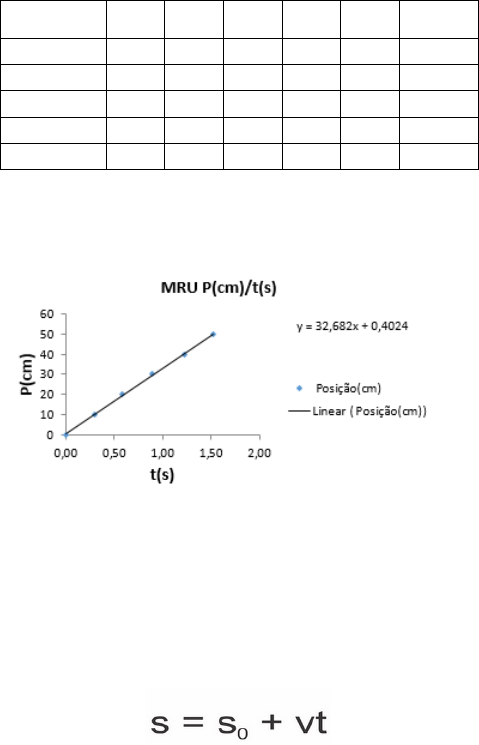

(Grafico 1 – Posição pelo tempo)

Observamos que o coeficiente angular
corresponde à velocidade do corpo durante o
movimento. Já o coeficiente linear representa a
posição inicial do objeto (t=0).
Para obter as velocidades em cada intervalo,
usamos a fórmula a seguir:


(Equação 1 – Espaço)

S=Posição final do corpo
S0=Posição inicial do corpo
V=Velocidade do corpo
T=Tempo


INTERVALO
1° (s) 2° (s) 3° (s) 4° (s) 5° (s)
MÉDIA
(s)
10 0,2910 0,3035 0,2901 0,3002 0,2924 0,2954
20 0,5797 0,5810 0,5796 0,5759 0,5778 0,5788
30 0,8972 0,9294 0,8837 0,8920 0,8762 0,8957
40 1,2769 1,3075 1,2076 1,1582 1,1928 1,2286
50 1,6397 1,4886 1,4765 1,4919 1,4899 1,5173


Com ela obtivemos a seguinte tabela:

Vm em
cada
posição
1º
(cm/s)
2º
(cm/s)
3º
(cm/s)
4º
(cm/s)
5º
(cm/s) Vm Total (cm/s)
10 34,36 32,95 34,47 33,31 34,20 33,8590 ± 0,00443
20 34,50 34,42 34,51 34,73 34,61 34,5546 ± 0,00228
30 33,44 32,28 33,95 33,63 34,24 33,5071 ± 0,00146
40 31,33 30,59 33,12 34,54 33,53 32,6226 ± 0,00105
50 30,49 33,59 33,86 33,51 33,56 33,0039 ± 0,00085

(Tabela 2 – Velocidade média)

Comparando as duas tabelas obtivemos o
gráfico:


(Grafico 2 – Velocidade média pelo tempo)

Observamos que o coeficiente angular
corresponde a aceleração do corpo durante o
movimento. Notamos que, por não haver
aceleração, o movimento mantem uma velocidade
constante. Já o coeficiente linear representa a
velocidade inicial do objeto (t=0). Em MRU, a
velocidade inicial é igual a velocidade final.

2° Experimento (MRUV)

A partir desse experimento obtivemos os
intervalos de tempo nas diferentes etapas. Através
da fórmula da média aritmética simples
encontramos o tempo médio em cada intervalo.
Segue na tabela abaixo os resultados:

INTERVALO
1° (s) 2° (s) 3° (s) 4° (s) 5° (s)
MÉDIA
t(s)
50 cm 0,6172 0,6176 0,6119 0,6103 0,6150 0,6144
60 cm 0,7607 0,7788 0,7565 0,7604 0,7640 0,7641
70 cm 0,8910 0,8940 0,9071 0,8785 0,8774 0,8896
80 cm 0,9926 0,9876 0,9910 0,9798 0,9857 0,9873
90 cm 1,0758 1,1039 1,0801 1,0766 1,0881 1,0849

(Tabela 3 – Tempo por intervalo)


Através dessa Tabela 3 obtivemos os gráficos
abaixo:

(Gráfico 3 – Posição pelo tempo ao quadrado)

Nesse gráfico temos que o coeficiente linear
representa a posição inicial do objeto (t=0) e o
coeficiente angular é a aceleração do corpo durante
o movimento executado.


(Gráfico 4 – Posição pelo tempo)

No gráfico 4 observamos que o coeficiente angular
corresponde à velocidade do corpo durante o
movimento. Já o coeficiente linear representa a
posição inicial do objeto (t=0).

Para obter as velocidades em cada intervalo,
usamos a formula a seguir:


(Equação 1 – Espaço)

S=Posição final do corpo
S0=Posição inicial do corpo
V=Velocidade do corpo
T=Tempo

Com ela obtivemos a tabela com as seguintes
velocidades:

(Tabela 4 – Velocidade média)

Comparando as duas tabelas obtivemos o
gráfico da velocidade pelo tempo:

Vm em
cada
posição
1º
(cm/s)
2º
(cm/s)
3º
(cm/s)
4º
(cm/s)
5º
(cm/s) Vm (cm/s)
50 81,0110 80,9585 81,7127 81,9269 81,3008 81,3820 ± 0,00369
60 78,8747 77,0416 79,3126 78,9058 78,5340 78,5338 ± 0,00288
70 78,5634 78,2998 77,1690 79,6813 79,7812 78,6989 ± 0,00248
80 80,5964 81,0045 80,7265 81,6493 81,1606 81,0275 ± 0,00229
90 83,6587 81,5291 83,3256 83,5965 82,7130 82,9646 ± 0,00212



(Gráfico 5 – Velocidade média pelo tempo)

Observamos que o coeficiente angular
corresponde a aceleração do corpo durante o
movimento. Em MRUV essa aceleração é constante
em todo o movimento. Já o coeficiente linear
representa a velocidade inicial do objeto (t=0). Vale
lembrar que no MRUV a velocidade varia com o
tempo.
Para obter as acelerações médias em cada
intervalo, usamos a fórmula a seguir:


(Equação 2 – Velocidade)

V= Velocidade final
V0= Velocidade inicial
A= Aceleração
T= Tempo

Com ela obtivemos os seguintes resultados:









 (Tabela 5 – Aceleração média)

Através dessa tabela obtivemos o seguinte gráfico:


(Grafico 6 – Aceleração média pelo tempo)
Observamos que o coeficiente angular
corresponde à velocidade do corpo durante o
movimento. Já o coeficiente linear representa a
aceleração inicial do objeto (t=0).

Erro na velocidade do experimento
Aplicando a fórmula do erro de propagação da
velocidade:

(Equação 3 – Propagação de erros)


(Equação 4 – Velocidade média)

Temos:


(Aplicação da equação 3 com a equação 4)


Aplicando a fórmula da propagação do erro da
distância e tempo para velocidade média, temos:


(Equação 5 – Propagação de erro da distância e tempo para
a velocidade média)
Conclusão
A partir dos nossos resultados e do nossos
dados, podemos concluir que no MRU temos
velocidade constante, ou seja, aceleração nula. Já
no MRUV temos velocidade variada, isso implica
que a aceleração também varia, apesar da
propagação dos erros nas medidas coletadas.
Referências
1. TIPLER, P. A.; MOSCA, G. Física
para cientistas e engenheiros -
Mecânica, Oscilações e Ondas,
Termodinâmica. 5.ed. LTC, 2006.
2. HALLIDAY, David; RESNICK,
Robert; WALKER,
Jearl. Fundamentos de
física. Volume. 1. 8. ed. Rio de
Janeiro: LTC, 2009.t(s) Am(cm/s^2)
0,6144 132,4577
0,7641 102,7821
0,8896 88,4655
0,9873 82,0664
1,0849 76,4721


Apêndice
 Equação 1 – Espaço;
 Equação 2 – Velocidade;
 Equação 3 – Propagação de erros;
 Equação 4 – Velocidade média;
 Equação 5 – Propagação de erros de
distância e tempo para velocidade
média;
 Gráfico 1 – Posição pelo tempo
(MRU);
 Gráfico 2 – Velocidade média pelo
tempo (MRU);
 Gráfico 3 – Posição pelo tempo ao
quadrado (MRUV);
 Gráfico 4 – Posição pelo tempo ao
quadrado (MRUV);
 Gráfico 5 – Velocidade média pelo
tempo (MRUV);
 Gráfico 6 – Aceleração média pelo
tempo (MRUV);
 Tabela 1 – Tempo para cada intervalo
(MRU);
 Tabela 2 – Velocidade média (MRU)
 Tabela 3 – Tempo por intervalo
(MRUV);
 Tabela 4 – Velocidade média
(MRUV);
 Tabela 5 – Aceleração média (MRUV);
 Imagem 1 – Erro da velocidade MRU;
 Imagem 2 – Erro da velocidade
MRUV;
 Imagem 3 – Erro da velocidade
MRUV.


























































































Imagem 1







Imagem 2









Imagem 3
