RESISTENCIA DOS MATERIAIS– ENGENHARIA CIVL – PROF LYVIO
AVALIAÇÃO OFICIAL B2 2020-1
ACADEMICO: _______________________________________________________________________
RA: __________________________________________________ TURMA:____________________
NOTA:
Orientações: A prova deverá ter obrigatoriamente resolução de cada questão e a resposta final deverá ser
colocada no quadro de respostas ao final da prova.
Valor da prova: 4000 pontos.
Todas a questões têm o mesmo valor.
Data: 15/06/2020
Enviar no endereço: edulyvio@gmail.com

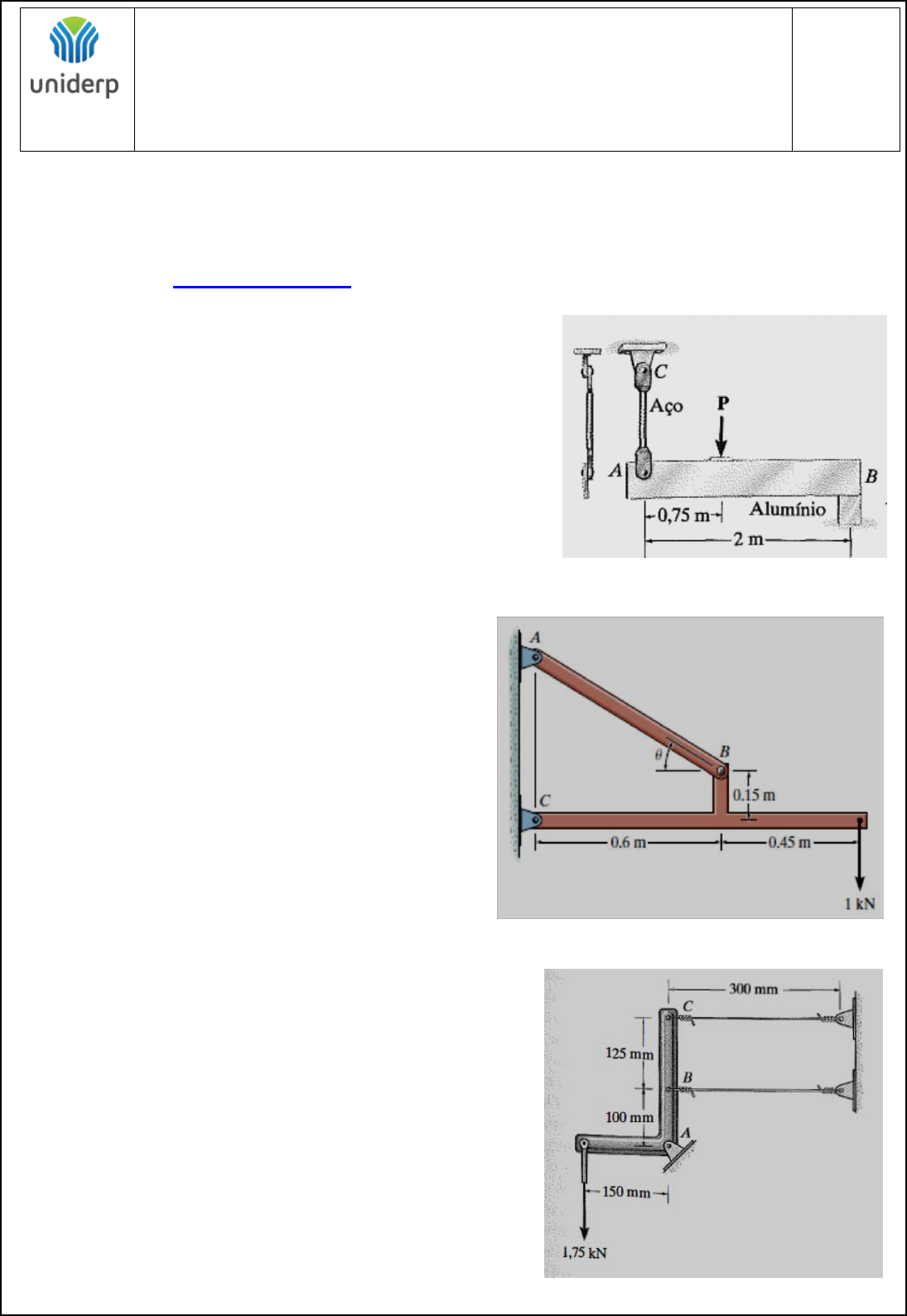

1) A barra rígida AB mostrada na figura é sustentada por uma haste
de aço AC de 20 mm de diâmetro e um bloco de alumínio com área
de seção transversal de 1800 𝑚𝑚2. Os pinos de 18 mm de
diâmetro em A e C estão submetidos a cisalhamento simples. Se
as tensões de ruptura do aço e do alumínio forem (𝜎𝑎ç𝑜)𝑟𝑢𝑝 =
680 𝑀𝑃𝑎 e (𝜎𝑎𝑙)𝑟𝑢𝑝 = 70 𝑀𝑃𝑎, respectivamente, e a tensão de
ruptura por cisalhamento para cada pino for 𝜏𝑢𝑝 = 900 𝑀𝑃𝑎,
determine a maior carga P que pode ser aplicada à barra. Aplique
um fator de segurança FS = 2.



2) A estrutura da figura está sujeita a carga de 1 kN, e esta
ligada por um parafuso em B e por uma haste com área
de seção transversal circular AB. O parafuso B esta sujeito
a cisalhamento simples. Se a tensão de ruptura por
cisalhamento para o parafuso em B for rup 25 MPa = e a
tensão de ruptura por tração para a haste AB for
rup 75 Mpa = , determine o diâmetro do parafuso B bem
como a área da seção transversal da haste AB. O Fator de
Segurança utilizado para este projeto é de 1,25.
Considere 60= ° .



3) O elo rígido é sustentado por um pino em A e dois cabos de
aço A-36, cada um com comprimento de 300 mm quando não
alongados e área de seção transversal de 7,8 mm2. Determine a
força desenvolvida nos cabos quando o elo suportar a carga
vertical de 1,75 kN. Módulo de elasticidade do aço é 200 Gpa.



mailto:edulyvio@gmail.com
4) O conjunto da figura consiste de uma haste CB
de aço A-36 ( 200açoE GPa ) e de uma haste BA
de alumínio 6061-T6 ( min 70alu ioE GPa ), cada
uma com diâmetro de 25 mm. Se a haste esta
sujeita a uma carga axial 1 12P kN em A e
2 18P kN na conexão B, determinar o
deslocamento da extremidade A.



5) A coluna é construída de concreto de alta resistência, possui raio de
100 mm e seis hastes de reforço de aço A - 36. Se ela for submetida a
uma força axial de 150 kN, determine a tensão normal média no
concreto e em cada haste. Cada uma tem diâmetro de 20 mm.
Considere: 200açoE GPa e 29concretoE GPa




6) O elemento inclinado da figura está submetido a uma força de
compressão de 600 lb. Determinar a tensão de compressão
média ao logo das áreas de contato planas definidas por AB e BC
e a tensão de cisalhamento média ao longo do plano definido por
EDB.




7) O conjunto é composto por três hastes de titânio e uma barra rígida AC. A área da seção transversal de cada
haste é dada na figura. Se uma força de 30 kN for aplicada ao anel F, determine o deslocamento horizontal do
ponto F. Considere o modulo de elasticidade do titânio igual a 120 Gpa.



2 m 4 m
8) O carregamento distribuído é sustentado pelas três barras de suspensão. AB e EF são feitas de alumínio (
al 70E Gpa= ) e CD é feita de aço ( a o 200çE GPa= ). Se cada barra tiver área da seção transversal de
2450mm
, determine a força desenvolvida em cada barra se 45w kN m= .



QUADRO DE RESPOSTAS

1ª QUESTÃO 𝑃 =
2ª QUESTÃO
𝑑𝐵 =
𝐴𝐴𝐵 =
3ª QUESTÃO
𝐹𝐶 =
𝐹𝐵 =
4ª QUESTÃO 𝛿𝐴 =
5ª QUESTÃO
𝜎𝑐𝑜𝑛𝑐𝑟𝑒𝑡𝑜 =
𝜎𝑎ç𝑜 =
6ª QUESTÃO
𝜎𝐴𝐵 =
𝜎𝐵𝐶 =
𝜏𝑚é𝑑 =
7ª QUESTÃO 𝛿𝐹 =
8ª QUESTÃO
𝐹𝐴𝐵 =
𝐹𝐶𝐷 =
𝐹𝐸𝐹 =

jnilsonv17@gmail.com
168 kN
jnilsonv17@gmail.com
10,603 mm
jnilsonv17@gmail.com
29,434 mm²
jnilsonv17@gmail.com
433 kN
jnilsonv17@gmail.com
974,25 kN
jnilsonv17@gmail.com
1,275 mm
jnilsonv17@gmail.com
23,32 MPa
jnilsonv17@gmail.com
3,38 MPa
jnilsonv17@gmail.com
240 psi
jnilsonv17@gmail.com
160 psi
jnilsonv17@gmail.com
80 psi
jnilsonv17@gmail.com
0,3401 mm
jnilsonv17@gmail.com
27,794 kN
jnilsonv17@gmail.com
79,412 kN
jnilsonv17@gmail.com
27,794 kN
