ECG e Registros
Registros

É o registro de ondas de despolarização e
repolarização. Essas ondas do coração conseguem
se difundir para outras superfícies do corpo, uma
vez que o corpo é muito condutor (sal e água).
Ondas de deflexão:
↪Onda de deflexão positiva: curva para cima
↪Onda de deflexão negativa: curva para baixo

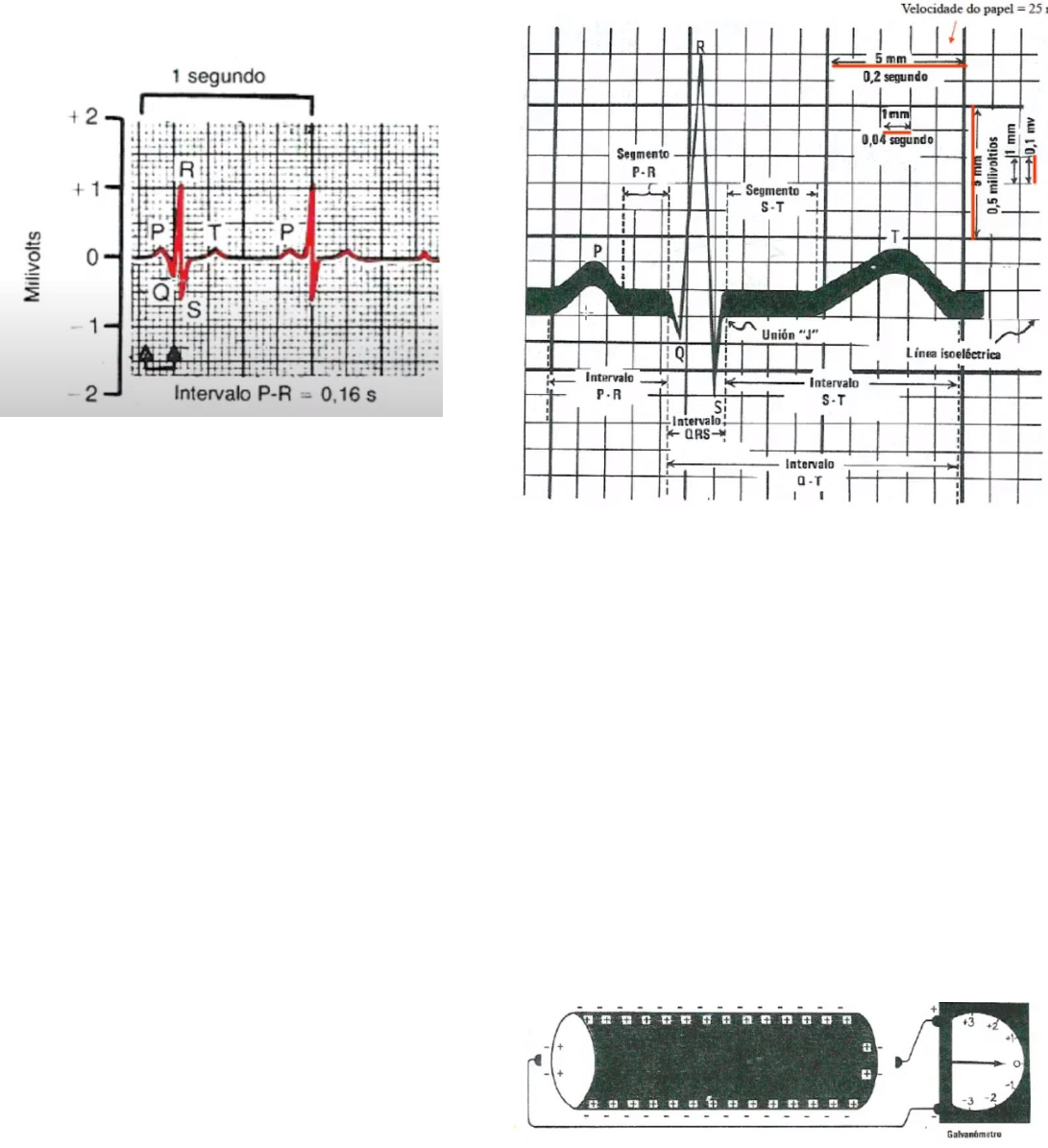

Onda P: despolarização dos átrios.
Complexo Q,R,S: despolarização dos ventrículos.
Onda T: repolarização do ventrículo.
A onda de repolarização atrial se sobrepõe no
complexo Q,R,S, logo, não aparece no ECG, pois as
duas ondas acontecem ao mesmo tempo.
No ECG se calcula a amplitude de cada onda pelo
milivolt e na horizontal é possível contar o tempo
em segundos da duração de cada onda, e avaliar se
está dentro da normalidade.
Momentos de constância (platô, repouso) não são
identificados no ECG, é a linha reta que aparece.

Princípios do funcionamento do aparelho de
registros
O eletrodo somente capta as cargas de fora da
célula, uma vez que ele é colocado sobre a pele.
Dessa forma, em repouso, a célula possui mais
cargas positivas fora e mais negativas dentro, assim
o eletrodo capta as cargas positivas. Porém, no
momento da despolarização da célula, ela fica com
cargas negativas fora que serão captadas pelo
eletrodo.
São posicionados dois eletrodos, um positivo e outro
negativo, para que capte a diferença de potencial no
galvanômetro.

↪Em repouso: o galvanômetro registra zero, pois
os eletrodos estão captando a mesma carga positiva
em repouso.
↪Em despolarização: um eletrodo está na parte
despolarizada e outro na polarizada.
• Eletrodo negativo detectando carga negativa e
o positivo detectando positiva: o equipamento
capta uma onda de deflexão positiva.
↪Despolarizada: registra zero, pois os dois eletrodos
captam a mesma carga negativa.
↪Em repolarização: um eletrodo está na parte
despolarizada e a outra na polarizada.
• Eletrodo negativo detecta carga positiva e
eletrodo positivo detecta negativa: o registro é
uma onda de deflexão negativa.

Fluxo de corrente elétrica pelo coração: nodo AS
gera o PA → sincício atrial despolariza → nodo AV
→septo ventricular (parte inicial do septo
despolarizada é a onda Q) → todo o septo (onda R)
→ paredes laterais do ventrículo (onda S) → onda
de repolarização do ventrículo (onda T).
↪A repolarização do coração começa pelas
paredes dos ventrículos e depois o septo, o
contrário da despolarização.
Vetor resultante do fluxo de corrente: direção
resultante das correntes que percorrem o coração.


Derivações eletrocardiográficas
Colocação dos eletrodos: instala 5 eletrodos e ele
não agem ao mesmo tempo, depende da escolha
do que o veterinário quer registrar e a maquina de
acordo com esse registro de derivação selecionam
2 eletrodos., um funcionando positivo e o outro
negativo.
↪Lugares: membro anterior direito (branco) e
esquerdo (preto), membro posterior direito (verde)
e esquerdo (vermelho), coração (eletrodo cordial).
Cada lugar tem um eletrodo especificado com uma
cor.
↪Quem determinada se o eletrodo é positivo ou
negativo é o aparelho.

Derivações clássicas (bipolares) dos membros:
registro comparando dois eletrodos diferentes, essas
derivações são selecionadas no aparelho.
↪Derivação clássica bipolar I, II ou III: as linhas
vermelhas dessas derivações se juntarem formam
um triângulo.
↪Triângulo de Einthoven:
• Derivação I: direito (+) e esquerdo (-) posterior.
• Derivação II: direito anterior (-) e esquerdo
posterior (+).
• Derivação III: esquerdo posterior (+) e
esquerdo anterior (-).



Vetor resultante da despolarização atrial: na direção
e sentido do nodo AS para o AV.
Posiciona o vetor resultante no meio do triangulo,
projeta ele em cada lado de acordo com a
derivação pertencente e se analisa se é onda de
deflexão positiva ou negativa. Deve analisar se a
ponta do vetor é positiva ou negativa, sabendo que
a base é o início da seta e é o momento de inicio
da despolarização (-) e a ponta é a parte ainda
polarizada (+), isso em uma onda de despolarização
na de repolarização é diferente.

Onda Q: é a onda do ramo penetrante (região de
entrada do septo).
Onda S: é a onda que vai do ápice para a base do
coração pelas paredes.
Onda R: onda que desce pelo septo.
Onda T: inicia por todo o ápice e vai subindo pelas
paredes e septo. A ponta do vetor é negativa, pois
é a parte que vai repolarizar por ultimo e a base é
positiva, pois é a primeira a repolarizar e ficar
polarizada.
Derivação II: é a usada para fazer o laudo, a D1 e a
DIII são somente para analisar se as ondas estão
corretas.
Derivações unipolares aumentadas dos membros:
são 3 eletrodos, 1 no terminal positivo e os outros 2
no terminal negativo.
Registro em aVR: todas as ondas estão de ponta
cabeça.
Tipos: aVR, aVL e aVf.


Derivações torácicas (pré-cordiais)
Tipos: CV10, CV5rl, CV6ll, CV6lu.
Eletrodo cordial: sempre o positivo e posicionado em
cima do coração.
Eletrodo cordial no coração e posiciona os outros
em seus respectivos lugares.
