UNIVERSIDADE FEDERAL RURAL DO SEMIÁRIDO
CAMPUS DE CARAÚBAS
Bacharelado em Ciência e Tecnologia
Avaliação II – Resistência dos Materiais

Nome:__________________________________________________________

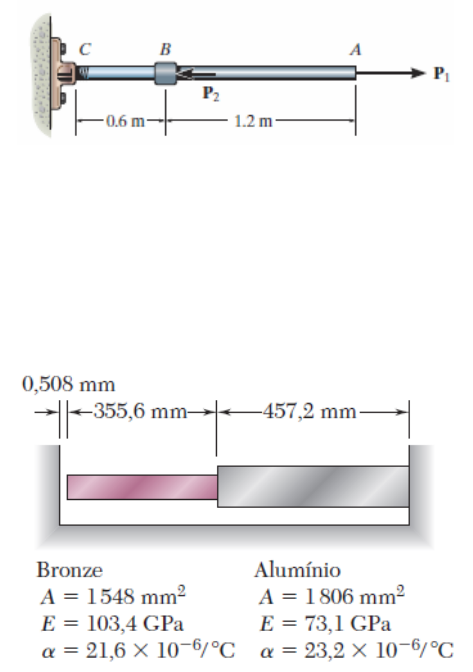

1-) O conjunto composto por uma haste CB de aço A-36 e uma haste de BA de
alumínio 6061-T6, cada uma com diâmetro de 25 mm. Determine as cargas
aplicadas P1 e P2 se A se deslocar 2mm para direita e B se deslocar 0,5 mm para
esquerda quando as cargas forem aplicadas. O comprimento de cada segmento
não alongado é mostrado na figura. Despreze o tamanho das conexões em B e
C e considere que elas são rígidas. Dados: Eaço := 200⋅GPa e EAl := 68.9⋅GPa.


2-) Sabendo que existe um espaçamento de 0,508 mm quando a temperatura é
de 23,9 ºC, determine (a) a temperatura na qual a tensão normal na barra de
alumínio será igual a 75,8 MPa e (b) o comprimento exato correspondente da
barra de alumínio.




3-) Um tubo de aço com diâmetro externo de 62,5 mm é usado para transmitir
3kW quando gira a 27 rpm. Determine, com aproximação de múltiplos de 5 mm,
o diâmetro interno d do tubo se a tensão de cisalhamento admissível for τadm = 70
MPa.

4-) As extremidades estriadas e engrenagens acopladas ao eixo de aço A-36
estão sujeitas aos torques mostrados. Determine o ângulo de torção da
engrenagem C em relação à engrenagem D. O eixo tem diâmetro de 40 mm.
Dados: G := 75GPa.

5-) O eixo de aço tem 300mm de comprimento e é parafusado em uma parede
com uma chave de torque. Determine as maiores forças conjugadas F que
podem ser aplicadas ao eixo sem provocar o escoamento do aço. 𝜏𝑒 = 56𝑀𝑃𝑎.
